ما هو القالب ذو اللوحين؟مفتاح القوالب بالحقن الفعال للقولبة بالحقن

القالب ذو اللوحين هو تصميم أساسي ومستخدم على نطاق واسع في قولبة الحقن.ويتكون من مستوى فراق واحد يقسم القالب إلى نصفين، يشار إليهما عادةً باسم جانب التجويف والجانب الأساسي.يسمح هذا التصميم بإخراج الجزء المصبوب ونظام العداء بكفاءة عند فتح القالب.إن بساطة وتعدد استخدامات القالب ثنائي الألواح تجعله مناسبًا لمجموعة واسعة من التطبيقات، خاصةً في الإعدادات متعددة التجاويف حيث يتم دمج نظامي العداء والبوابة في مستوى الفصل.وهذا يضمن إخراج كل من الأجزاء المقولبة ونظام العداء في وقت واحد أثناء عملية فتح القالب.

شرح النقاط الرئيسية:

ما هو القالب ذو اللوحين؟مفتاح القوالب بالحقن الفعال للقولبة بالحقن

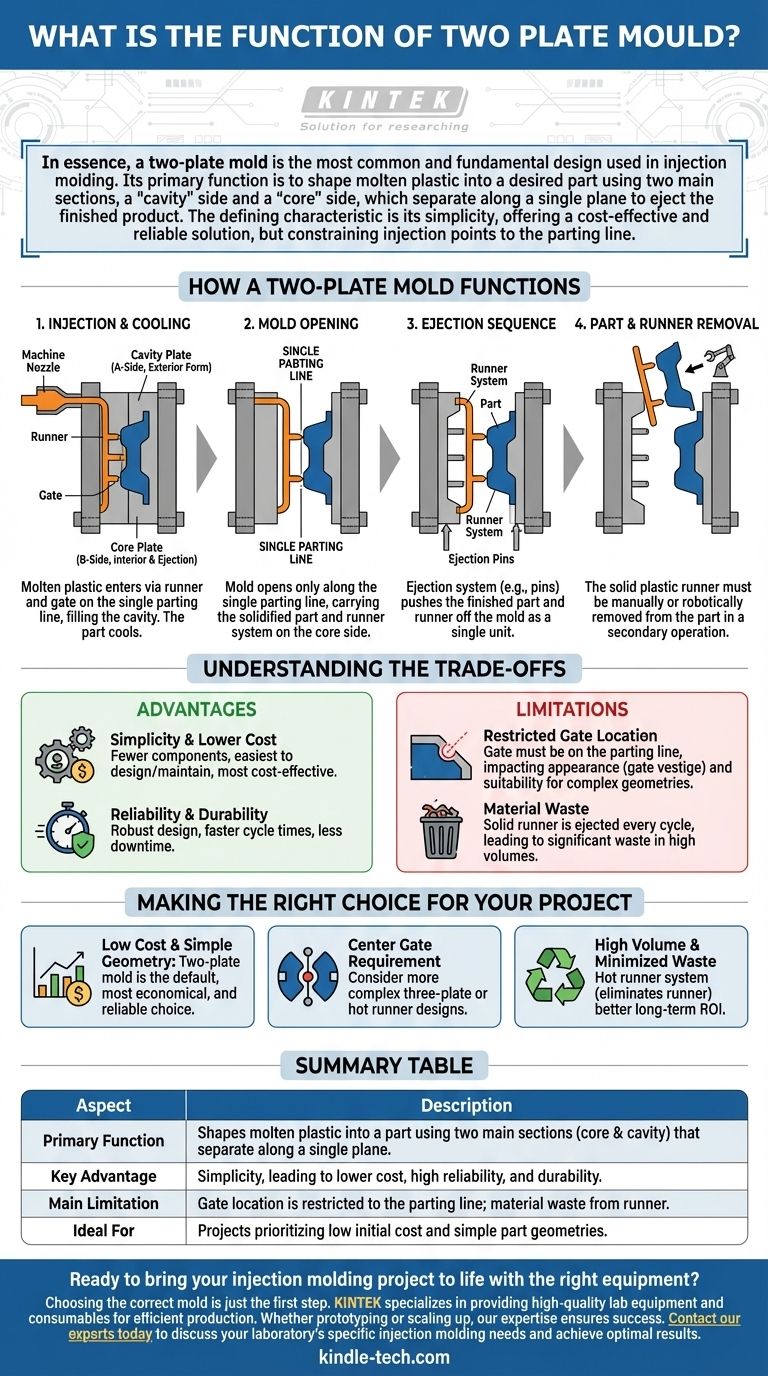

  1. الهيكل الأساسي للقالب ثنائي الألواح:

    • يتكون القالب ثنائي الألواح من نصفين رئيسيين: جانب التجويف (ثابت) والجانب الأساسي (متحرك).
    • يلتقي هذان النصفان عند مستوى فراق واحد، وهو الواجهة التي ينقسم فيها القالب أثناء عملية الطرد.
    • بساطة هذا التصميم تجعل من السهل تصنيعه وصيانته وتشغيله.
  2. وظيفة مستوى الفراق:

    • يعد المستوى الفاصل أمرًا بالغ الأهمية لتشغيل القالب لأنه يسمح للقالب بالفتح والإغلاق بسلاسة.
    • عندما ينفتح القالب، يفصل المستوى الفاصل بين التجويف والنصف الأساسي، مما يتيح إخراج الجزء المصبوب ونظام العداء.
    • في القوالب متعددة التجاويف، يتم تصميم نظامي العداء والبوابة بحيث يقعان داخل مستوى الفصل، مما يضمن طردهما مع الأجزاء.
  3. نظام العداء والبوابة:

    • العدَّاء هو القناة التي يتدفق من خلالها البلاستيك المصهور من ماكينة القولبة بالحقن إلى تجاويف القالب.
    • البوابة هي نقطة دخول البلاستيك المنصهر إلى تجويف القالب.
    • في القالب ثنائي الألواح، يجب وضع العداء والبوابة في مستوى الفراق لضمان إخراجها عند فتح القالب.وهذا أمر ضروري للتشغيل التلقائي للقالب ولمنع أي إعاقة في عملية التشكيل.
  4. آلية الطرد:

    • يتم تسهيل طرد الجزء المقولب ونظام العداء بواسطة دبابيس أو ألواح قاذفة موجودة على الجانب الأساسي للقالب.
    • عند فتح القالب، تدفع آلية القاذف الجزء ونظام العداء خارج القالب، مما يسمح بدورات إنتاج مستمرة.
    • يعد تصميم نظام القاذف أمرًا بالغ الأهمية لضمان تحرير الأجزاء دون تلف وأن نظام العداء قد تم إخراجه بالكامل من القالب.
  5. مزايا القوالب ثنائية الألواح:

    • البساطة: التصميم المباشر للقوالب ثنائية الألواح يجعلها سهلة التصنيع والصيانة.
    • الفعالية من حيث التكلفة: نظرًا لبساطتها، فإن القوالب ثنائية الألواح تكون أكثر فعالية من حيث التكلفة بشكل عام مقارنةً بتصميمات القوالب الأكثر تعقيدًا.
    • تعدد الاستخدامات: إنها مناسبة لمجموعة واسعة من التطبيقات، بدءًا من القوالب البسيطة ذات التجويف الواحد إلى القوالب المعقدة متعددة التجاويف.
    • سهولة التشغيل: إن مستوى التقسيم الواحد ونظام العداء والبوابة المتكامل يجعل تشغيل القوالب ثنائية الألواح سهل نسبيًا، مما يقلل من احتمالية حدوث أخطاء أثناء الإنتاج.
  6. تطبيقات القوالب ثنائية الألواح:

    • تُستخدم القوالب ثنائية الألواح بشكل شائع في إنتاج مجموعة متنوعة من الأجزاء البلاستيكية، بما في ذلك السلع الاستهلاكية ومكونات السيارات والأجهزة الطبية.
    • وهي مناسبة بشكل خاص لعمليات الإنتاج بكميات كبيرة حيث تكون الكفاءة والفعالية من حيث التكلفة أمرًا بالغ الأهمية.
    • إن القدرة على دمج تجاويف متعددة في قالب واحد يجعلها مثالية لإنتاج كميات كبيرة من الأجزاء المتماثلة.
  7. اعتبارات التصميم والتصنيع:

    • اختيار المواد: يعد اختيار مادة القالب أمرًا بالغ الأهمية لضمان المتانة ومقاومة التآكل، خاصة في الإنتاج بكميات كبيرة.
    • تصميم نظام التبريد: يعد التبريد الفعال أمرًا ضروريًا للحفاظ على جودة القِطع وأزمنة الدورات.التصميم المناسب لقنوات التبريد داخل القالب ضروري لتحقيق التبريد الأمثل.
    • تصميم البوابة: يجب أن تكون البوابة مصممة للسماح بالتدفق السلس للبلاستيك المنصهر في التجويف مع تقليل العيوب مثل خطوط اللحام وحبس الهواء.
    • نظام القاذف: يجب أن يكون نظام القاذف قويًا بما يكفي للتعامل مع طرد كل من الأجزاء ونظام العداء دون التسبب في تلف أو تشوه.

وباختصار، فإن القالب ثنائي الألواح هو حل متعدد الاستخدامات وفعال من حيث التكلفة لقولبة الحقن، ويوفر البساطة وسهولة التشغيل والملاءمة لمجموعة واسعة من التطبيقات.ويضمن تصميمها كفاءة طرد كل من الأجزاء المصبوبة ونظام العدّاء، مما يجعلها أداة أساسية في إنتاج المكونات البلاستيكية.

جدول ملخص:

الجانب الرئيسي التفاصيل
الهيكل يتكون من نصفين: جانب التجويف (ثابت) وجانب القلب (متحرك).
مستوى التقسيم تتيح فتح القالب بسلاسة وطرد القِطع ونظام العداء.
نظام العداء والبوابة مدمج في مستوى الفراق للقذف المتزامن.
آلية الإخراج تستخدم دبابيس/ألواح قاذف لدفع الأجزاء والعدائين للخارج دون تلف.
المزايا بسيطة وفعالة من حيث التكلفة ومتعددة الاستخدامات وسهلة التشغيل.
التطبيقات تُستخدم في السلع الاستهلاكية والسيارات والأجهزة الطبية وعمليات التشغيل بكميات كبيرة.
اعتبارات التصميم اختيار المواد، ونظام التبريد، وتصميم البوابة، ونظام القاذف القوي.
