تحديد مشاكل القطب المرجعي السيئ في أنظمة القياس ومعالجتها

علامات القطب المرجعي التالف

انخفاض جهد الأشعة تحت الحمراء

في اختبارات القياس الفولتامي الدوري (CV)، يمكن أن تؤدي المقاومة الكبيرة داخل القطب المرجعي إلى إزاحة الجهد في المخطط الطيفي، وبالتالي تشويه تفسير سلوك الاستقطاب.ويمكن أن يؤدي هذا التحول إلى استنتاجات مضللة حول العمليات الكهروكيميائية التي تحدث على سطح القطب.وبالمثل، في اختبارات التحليل الطيفي للمعاوقة الكهروكيميائية (EIS)، يمكن أن تؤدي المقاومة العالية إلى إزاحة كبيرة في قيمة المعاوقة الكهروكيميائية عند التقاطع مع المحور X.يمكن أن يحجب هذا الإزاحة خصائص المعاوقة الحقيقية للنظام، مما يجعل من الصعب تشخيص المشكلات الأساسية ومعالجتها بدقة.

ولفهم تأثير المقاومة على هذه القياسات بشكل أفضل، ضع في اعتبارك السيناريوهات التالية:

• اختبارات السيرة الذاتية:يمكن أن تتسبب المقاومة العالية في القطب المرجعي في حدوث انزياح في الجهد يحرف منحنى الاستقطاب الفعلي.يمكن أن يكون هذا الإزاحة إشكالية بشكل خاص عند محاولة تحديد تيارات الذروة أو نطاقات جهد محددة مرتبطة بتفاعلات معينة.

• اختبارات EIS:في EIS، يمكن أن تؤدي المقاومة إلى إزاحة في قيمة Rs، وهو أمر بالغ الأهمية لتحديد معاوقة النظام عند ترددات مختلفة.يمكن أن يؤدي هذا الإزاحة إلى انحراف طيف المعاوقة، مما يجعل من الصعب التمييز بين المكونات السعوية والمقاومة.

تتطلب معالجة هذه المشكلات معايرة ومراقبة دقيقة لمقاومة القطب المرجعي بعناية.يمكن أن تساعد تقنيات مثل توصيلات المكثفات المتوازية في EIS في التخفيف من المعايرة عالية التردد في المعايرة المرجعية للقطب المرجعي مما يضمن قياسات مقاومة أكثر دقة.

المعاوقة عالية التردد

في اختبارات التحليل الطيفي للمعاوقة الكهروكيميائية (EIS)، يمكن أن تظهر القطع الأثرية عالية التردد كأنماط دائرية في طيف المعاوقة.وغالبًا ما تُعزى هذه القطع الأثرية إلى القطب المرجعي الذي يمكن أن يقدم مقاومة غير مرغوب فيها عند الترددات الأعلى.يمكن أن يؤدي وجود هذه القطع الأثرية إلى إخفاء خصائص المعاوقة الحقيقية للنظام، مما يؤدي إلى تفسير البيانات بشكل غير دقيق.

وللتخفيف من هذه المشكلة، تتمثل إحدى الإستراتيجيات الفعالة في تقليل المعاوقة عند الترددات العالية دون المساس بالمعاوقة منخفضة التردد.ويمكن تحقيق ذلك من خلال دمج مكثف بالتوازي مع القطب المرجعي.يعمل المكثف كمسار منخفض المعاوقة عند الترددات العالية، متجاوزًا القطب المرجعي بفعالية ومقللًا المعاوقة الكلية.

من خلال وضع مكثف بشكل استراتيجي، يمكن تقليل التشوهات عالية التردد بشكل كبير، مما يسمح بالحصول على أطياف EIS أكثر وضوحًا ودقة.ويضمن هذا النهج أن يظل القطب المرجعي فعالاً وموثوقًا به عبر نطاق واسع من الترددات، مما يعزز الجودة الإجمالية لبيانات EIS.

تحديد القطب المرجعي السيئ

تحليل قيمة OCV

تتمثل إحدى طرق تحديد القطب المرجعي السيئ في قياس قيمة جهد الدائرة المفتوحة (OCV) بين القطب المرجعي وقطب عامل مستقر.تسمح هذه التقنية بمراقبة أداء القطب المرجعي بمرور الوقت. يمكن أن تكون التغييرات الكبيرة في قيمة OCV بمثابة مؤشر واضح على وجود مشكلات محتملة في القطب المرجعي .قد تظهر مثل هذه التغييرات على شكل تحولات مفاجئة أو انجرافات تدريجية في قراءات القيمة الفعالة للقطب المرجعي OCV، مما قد يؤثر على دقة القياسات اللاحقة.

لإجراء هذا التحليل، يعد وجود قطب كهربائي عامل مستقر أمرًا ضروريًا لتوفير خط أساس موثوق به يمكن مقارنة القيمة الفعالة للقطب المرجعية للقيمة التشغيلية للقطب المرجعي. يمكن أن يكون الجدول الذي يلخص قيم OCV النموذجية والظروف المقابلة لها مفيدًا بشكل خاص لتشخيص المشكلات:

من خلال المراقبة المنتظمة لقيم القيمة السوقية المفتوحة ومقارنتها بهذه المعايير، يصبح من الأسهل اكتشاف ومعالجة أي حالات شاذة قد تنشأ.لا يساعد هذا النهج الاستباقي في الحفاظ على سلامة نظام القياس فحسب، بل يضمن أيضًا إمكانية اتخاذ أي إجراءات تصحيحية ضرورية على الفور.

تحليل اختبار المعاوقة الكهروكيميائية

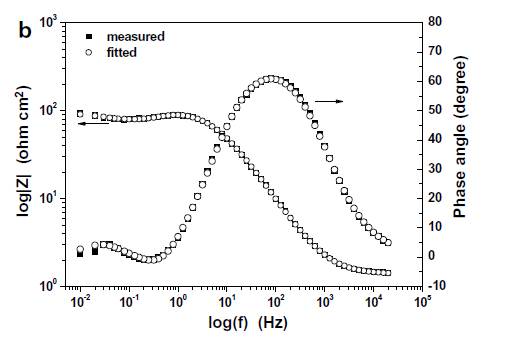

يعد التحليل الطيفي للمعاوقة الكهروكيميائية (EIS) أداة مهمة لتشخيص سلامة القطب المرجعي.عند إجراء اختبار EIS، يتم قياس معاوقة القطب المرجعي بدقة عبر نطاق من الترددات.إذا تجاوزت معاوقة القطب المرجعي 1kΩ، فهذا يشير إلى وجود مشكلة محتملة قد تتطلب التدخل.

عتبة المعاوقة هذه ليست اعتباطية؛ فهي مستمدة من الحاجة إلى الحفاظ على قياسات دقيقة وموثوقة.يمكن أن يؤدي وجود قطب مرجعي بمعاوقة أعلى من 1kΩ إلى حدوث أخطاء كبيرة في طيف EIS، والتي تظهر على شكل تشوهات أو إزاحات في البيانات.ويمكن أن تحجب هذه الأخطاء السلوك الحقيقي للنظام، مما يؤدي إلى تفسيرات غير صحيحة للعمليات الكهروكيميائية الجارية.

على سبيل المثال، في الأنظمة التي يُستخدم فيها القطب المرجعي لمراقبة إمكانات القطب العامل، يمكن أن تتسبب المعاوقة العالية في انخفاض الجهد، المعروف باسم انخفاض الأشعة تحت الحمراء، والذي يمكن أن يؤدي إلى انحراف القياسات.وهذا يمثل مشكلة خاصة في التطبيقات التي يكون فيها التحكم الدقيق في الإمكانات أمرًا ضروريًا، كما هو الحال في أبحاث البطاريات أو دراسات التآكل.

في الحالات التي تتجاوز فيها المعاوقة العتبة الحرجة، قد يحتاج القطب المرجعي إلى التعديل أو الاستبدال لاستعادة الدقة.قد تتضمن التعديلات إعادة تهيئة القطب من خلال عمليات تنظيف أو إعادة طلاء محددة.إذا فشلت هذه الإجراءات، غالبًا ما يكون استبدال القطب المرجعي بآخر جديد هو الحل الأكثر فعالية لضمان استمرار القياسات الموثوقة.

من خلال إجراء اختبارات EIS بانتظام ومراقبة معاوقة الأقطاب المرجعية ومراقبة معاوقة الأقطاب المرجعية يمكن للباحثين والمهندسين إدارة المشكلات المحتملة بشكل استباقي، مما يضمن سلامة ودقة قياساتهم الكهروكيميائية.

c

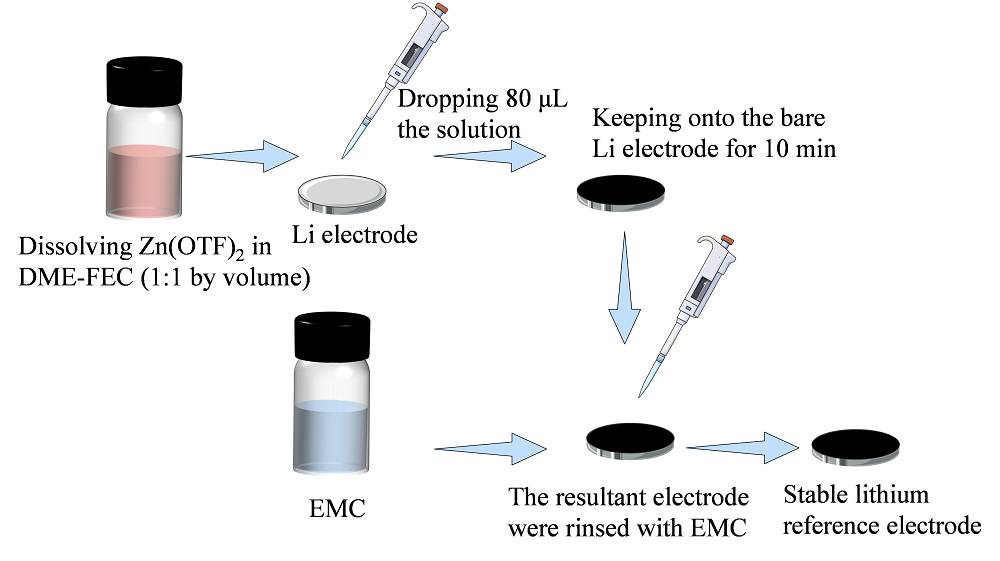

القطب المرجعي من معدن الليثيوم

عند التعامل مع أقطاب الليثيوم المعدنية المرجعية التي تظهر قيم جهد دائرة مفتوحة غير مستقرة (OCV)، غالبًا ما يكون النهج الاستراتيجي ضروريًا لتحقيق الاستقرار في أدائها.تتضمن إحدى الطرق الفعالة تكرار عملية الطلاء بالليثيوم، والتي يمكن أن تساعد في استعادة موثوقية القطب.وتتضمن هذه العملية عادةً التحكم بعناية في ترسيب الليثيوم على سطح القطب الكهربائي، مما يضمن تشكيل طبقة موحدة ومستقرة.

ومع ذلك، إذا استمرت المشكلة حتى بعد عدة محاولات، واستمر القطب في إظهار عدم انتظام أثناء الاختبارات الطيفية للمعاوقة الكهروكيميائية (EIS)، فقد يكون ذلك مؤشراً على وجود مشاكل أعمق في بنية القطب أو سلامة المواد.وفي مثل هذه الحالات، يصبح إنشاء قطب مرجعي جديد خطوة ضرورية.وينطوي ذلك على التصنيع الدقيق لقطب كهربائي جديد، مع الالتزام بإجراءات صارمة لمراقبة الجودة لضمان استيفائه للمعايير المطلوبة من حيث الثبات والدقة.

من خلال معالجة هذه المشكلات بشكل استباقي، يمكن تحسين دقة وموثوقية نظام القياس بشكل كبير، مما يضمن جمع بيانات أكثر دقة واتساقًا في الدراسات الكهروكيميائية.

التكرار في الأقطاب الكهربائية المرجعية

ويُعد تطبيق التكرار في تصميم البطارية من خلال دمج أقطاب مرجعية متعددة بمثابة استراتيجية قوية للتخفيف من المخاطر المرتبطة بخلل في القطب المرجعي أو عدم قابليته للاستخدام.لا يعزز هذا النهج موثوقية نظام القياس فحسب، بل يضمن أيضًا دقة البيانات المتسقة، وهو أمر بالغ الأهمية لكل من التطبيقات البحثية والعملية.

في السيناريوهات التي يفشل فيها قطب مرجعي واحد، فإن وجود نسخة احتياطية متاحة على الفور يمنع فقدان البيانات ويحافظ على سلامة التجارب.يمكن أن يكون هذا التكرار مفيدًا بشكل خاص في التطبيقات الحرجة مثل الأجهزة الطبية أو أنظمة الطيران، حيث تكون موثوقية البيانات أمرًا بالغ الأهمية.

علاوة على ذلك، يمكن أن يسهل استخدام أقطاب مرجعية متعددة إجراء اختبارات تشخيصية أكثر شمولاً.على سبيل المثال، يمكن أن تساعد مقارنة القراءات من أقطاب كهربائية مختلفة في تحديد الحالات الشاذة الدقيقة التي قد لا يتم ملاحظتها مع إعداد قطب كهربائي واحد.يمكن أن يوفر هذا التحليل المقارن رؤى أعمق حول أداء البطارية وصحتها، مما يساعد في استكشاف الأخطاء وإصلاحها وصيانتها بشكل أكثر فعالية.

من خلال دمج التكرار في الأقطاب الكهربائية المرجعية، يتم تحسين المتانة والموثوقية الإجمالية لنظام البطارية بشكل كبير، مما يجعلها استراتيجية قيمة في تصميم وتنفيذ أنظمة القياس المتقدمة.
