كيف تقوم بإعداد عينة لتحليل حيود الأشعة السينية (XRD)؟ تحقيق بيانات دقيقة عن التركيب البلوري

لإعداد عينة بشكل صحيح لتحليل حيود الأشعة السينية (XRD)، يتمثل الهدف الأساسي في إنتاج مسحوق ناعم وموحد يحتوي على بلورات ذات توجيه عشوائي. يضمن هذا أن شعاع الأشعة السينية يتفاعل مع جميع المستويات البلورية الممكنة، مما ينتج عنه نمط حيود دقيق. من الضروري التمييز بين هذا وبين التألق بالأشعة السينية (XRF)، الذي يقيس التركيب العنصري وله متطلبات إعداد عينة مختلفة.

المبدأ الأساسي لإعداد عينة حيود الأشعة السينية هو القضاء على "التوجيه المفضل" - وهو ميل البلورات إلى الاصطفاف في اتجاه معين. يعد الحصول على مسحوق ناعم ذي توجيه عشوائي أهم خطوة للحصول على بيانات عالية الجودة وموثوقة حول التركيب البلوري والمرحلة لمادتك.

الهدف: تحقيق التوجيه العشوائي للبلورات

يعمل حيود الأشعة السينية عن طريق قياس كيفية انحراف الأشعة السينية عن مستويات الشبكة داخل التركيب البلوري. لكي "يرى" الجهاز جميع المستويات الممكنة ويقيسها بدقة، يجب أن تشير البلورات الصغيرة (البلورات) في عينتك إلى كل اتجاه ممكن.

لماذا يعتبر الطحن هو الخطوة الأولى

الخطوة الأولية والأكثر أهمية هي تقليل حجم جسيمات عينتك. يتم ذلك عادةً باستخدام هاون ومدقة، إما يدويًا أو باستخدام آلة طحن آلية.

الطحن يحقق أمرين: يكسر البلورات الكبيرة ويساعد على عشوائية توجيهها. الهدف عادةً هو مسحوق ناعم يشبه الدقيق بحجم جسيمات أقل من 10 ميكرومتر (µm).

الغرض من التجانس

بعد الطحن، يجب خلط العينة جيدًا لضمان أنها متجانسة. يضمن هذا أن الجزء من العينة الذي يتم تحليله بواسطة شعاع الأشعة السينية يمثل المادة السائبة بأكملها.

بدون التجانس المناسب، قد تقوم بتحليل جزء أغنى بمرحلة واحدة من جزء آخر دون علمك، مما يؤدي إلى نتائج كمية غير صحيحة.

طرق التحميل القياسية لعينات حيود الأشعة السينية

بمجرد حصولك على مسحوق ناعم، يجب عليك تركيبه بشكل صحيح في حامل العينة. الطريقة التي تختارها تؤثر بشكل مباشر على احتمالية إدخال التوجيه المفضل.

طريقة التحميل الخلفي

هذه هي الطريقة المفضلة لتقليل التوجيه المفضل. يتم تحميل المسحوق في الجزء الخلفي من تجويف حامل العينة ويتم ضغطه مقابل سطح مستوٍ (مثل شريحة زجاجية) أثناء ملء الحامل.

السطح الذي يتم تحليله هو السطح الذي تم ضغطه مقابل اللوح المسطح. يخلق هذا سطحًا أملسًا دون تطبيق ضغط من شأنه أن يوجه البلورات ذات الشكل اللوحي أو الإبري.

طريقة التحميل الأمامي

هذه طريقة أسرع ولكنها أكثر خطورة. يتم وضع المسحوق في الجزء العلوي من حامل العينة وتسويته بشكل مسطح باستخدام حافة مستقيمة، مثل شريحة زجاجية.

يمكن للضغط الهابط من الشريحة أن يسبب بسهولة التوجيه المفضل، خاصة بالنسبة للمواد ذات الأشكال البلورية غير المتساوية الأبعاد (مثل الطين، والميكا). يمكن أن يتسبب هذا في ظهور قمم حيود معينة قوية بشكل مصطنع بينما تضعف القمم الأخرى أو تختفي.

حوامل الخلفية الصفرية

بالنسبة لكميات العينات الصغيرة جدًا، يتم استخدام حامل عينة ذي خلفية صفرية (أو حيود صفري). هذه الحوامل مصنوعة عادةً من بلورة سيليكون واحدة مقطوعة على طول مستوى لن ينتج قمم حيود في النطاق الزاوي الشائع.

يتم تشتيت طبقة رقيقة من عينتك على السطح، غالبًا باستخدام سائل مثل الإيثانول للمساعدة في التصاقها عند تبخر السائل.

فهم المفاضلات والمزالق

يعد إعداد العينة السيئ هو السبب الرئيسي لنتائج حيود الأشعة السينية غير الدقيقة. يعد فهم الأخطاء الشائعة مفتاحًا لتجنبها.

المأزق رقم 1: التوجيه المفضل

هذا هو المصدر الأهم للخطأ. إذا كانت البلورات مصطفة، فإن شدة قمم الحيود المقابلة ستكون غير صحيحة. هذا أمر كارثي للتحليل الكمي للمراحل، حيث تُستخدم شدة القمم لتحديد كمية كل مرحلة موجودة.

المأزق رقم 2: خطأ إزاحة العينة

يجب أن يكون سطح عينتك مستويًا تمامًا مع سطح حامل العينة.

إذا كان سطح العينة مرتفعًا جدًا أو منخفضًا جدًا بالنسبة للحامل، فسيتم إزاحة قمم الحيود إلى مواضع زاوية غير صحيحة. هذا يجعل تحديد المرحلة صعبًا وحسابات الخلية الوحدوية غير دقيقة.

المأزق رقم 3: الطحن غير الكافي

إذا كانت الجسيمات كبيرة جدًا، فلن يتفاعل شعاع الأشعة السينية مع عدد كافٍ من البلورات للحصول على إشارة تمثيلية إحصائيًا. ينتج عن هذا نمط حيود "محبب" أو "منقط" مع أشكال قمم ضعيفة وشدد غير صحيحة.

اتخاذ الخيار الصحيح لهدفك

يجب أن تتطابق طريقة الإعداد الخاصة بك مع هدف تحليلك. كلما كان قياسك أكثر حساسية، أصبحت عملية الإعداد الخاصة بك أكثر أهمية.

• إذا كان تركيزك الأساسي هو تحديد المرحلة الروتيني: قد تكون طريقة التحميل الأمامي كافية، ولكن كن دائمًا على دراية بخطر التوجيه المفضل الذي يؤثر على شدد القمم.
• إذا كان تركيزك الأساسي هو التحليل الكمي أو تنقيح التركيب البلوري: طريقة التحميل الخلفي ضرورية لضمان أن شدد القمم دقيقة قدر الإمكان.
• إذا كان تركيزك الأساسي هو تحليل كمية صغيرة جدًا من المادة: حامل الخلفية الصفرية هو الخيار الضروري لتجنب التداخل من حامل العينة نفسه.

في نهاية المطاف، يعد إتقان إعداد العينة هو المفتاح لتحويل حيود الأشعة السينية من مجرد قياس بسيط إلى أداة تحليل قوية.

جدول ملخص:

الخطوة	الإجراء الرئيسي	الهدف
1. الطحن	تقليل حجم الجسيمات إلى أقل من 10 ميكرومتر	القضاء على البلورات الكبيرة وبدء العشوائية
2. التجانس	خلط المسحوق جيدًا	ضمان أن الجزء الذي تم تحليله يمثل المادة
3. التركيب	استخدام التحميل الخلفي (المفضل) أو التحميل الأمامي	إنشاء سطح أملس وتقليل التوجيه المفضل
4. تجنب المزالق	التأكد من أن العينة مستوية مع الحامل، وتجنب الضغط المفرط	منع إزاحة العينة وأخطاء الشدة

احصل على نتائج دقيقة وموثوقة لحيود الأشعة السينية بثقة. يعد إعداد العينة المناسب هو أساس التحليل الدقيق للتركيب البلوري والمراحل. تتخصص KINTEK في توفير معدات ولوازم مختبرية عالية الجودة ضرورية لسير عمل حيود الأشعة السينية الخاص بك، بدءًا من أدوات الطحن وحتى حوامل العينات.

دع خبرائنا يساعدونك في تحسين عمليتك. اتصل بنا اليوم لمناقشة احتياجات مختبرك المحددة وضمان بناء تحليلاتك على أساس متين.

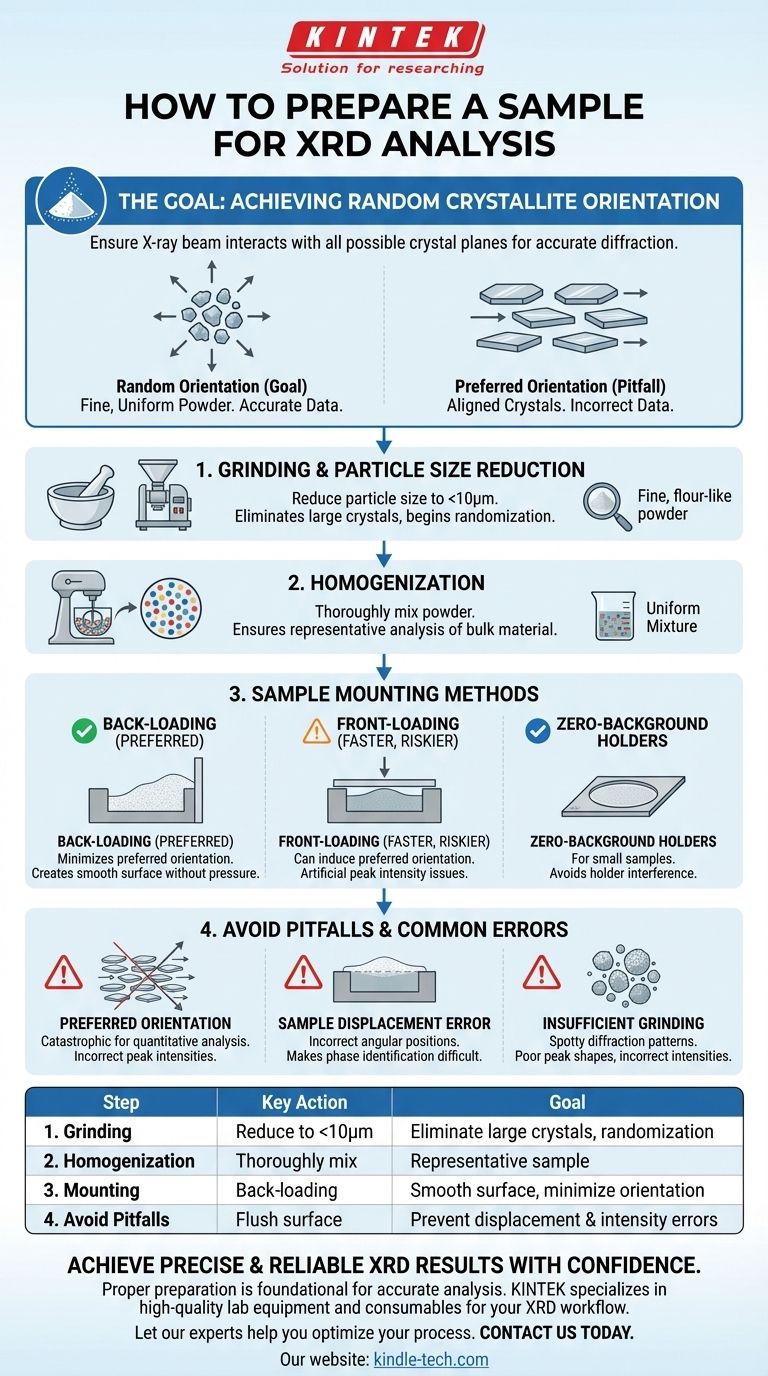

دليل مرئي
