كيف يتم إنتاج الجرافين أحادي الطبقة؟ دليل لطرق "من الأعلى للأسفل" و "من الأسفل للأعلى"

لإنتاج الجرافين أحادي الطبقة، يستخدم المصنعون استراتيجيتين أساسيتين: نهج "من الأعلى للأسفل" الذي يقشر الطبقات من الجرافيت، ونهج "من الأسفل للأعلى" الذي يبني الطبقة الذرية من الغازات المحتوية على الكربون. الطرق الأكثر بروزًا هي التقشير الميكانيكي للبحث، والتقشير في الطور السائل للمركبات الكبيرة، والترسيب الكيميائي للبخار (CVD) للإلكترونيات ذات المساحة الكبيرة، والتي تعتبر التقنية الواعدة للتصنيع على النطاق الصناعي.

إن الطريقة المستخدمة لإنتاج الجرافين ليست مسألة "الأفضل" بل هي مسألة "الأفضل لغرض معين". القرار الأساسي هو مفاضلة بين جودة المنتج النهائي وكمال البلورات مقابل تكلفة وقابلية توسيع عملية التصنيع.

نهج "من الأعلى للأسفل": البدء من الجرافيت

تتضمن هذه الاستراتيجية فصل طبقات الجرافين الفردية عن قطعة أكبر من الجرافيت، تمامًا مثل تقشير صفحات كتاب. إنها تتطلب جهدًا ميكانيكيًا ولكنها بسيطة من الناحية المفاهيمية.

التقشير الميكانيكي (طريقة "الشريط اللاصق")

هذه هي الطريقة الأصلية، الحائزة على جائزة نوبل. تتضمن استخدام شريط لاصق لتقشير رقائق أرق تدريجيًا من قطعة من الجرافيت عالي التنظيم حتى يتم عزل طبقة ذرية واحدة.

تنتج هذه التقنية رقائق الجرافين الأعلى جودة والأكثر نقاءً المعروفة. ومع ذلك، فإن العملية يدوية، وتنتج رقائق صغيرة للغاية (بمقاس الميكرومتر)، وغير قابلة للتوسع لأي شكل من أشكال الإنتاج الضخم. وتظل المعيار الذهبي للبحث العلمي الأساسي.

التقشير في الطور السائل (LPE)

في LPE، يتم خلط مسحوق الجرافيت السائب في مذيب سائل ويخضع لعمليات عالية الطاقة، مثل السونكة، التي تستخدم الموجات الصوتية لتفتيت الجرافيت إلى رقائق.

هذه الطريقة قابلة للتوسع للغاية وفعالة من حيث التكلفة لإنتاج كميات كبيرة من "حبر" الجرافين أو تشتتاته. المادة الناتجة مثالية للاستخدام في المركبات، والطلاءات الموصلة، والبطاريات، ولكن الرقائق الفردية صغيرة وتحتوي على المزيد من العيوب، مما يؤدي إلى أداء كهربائي أقل مقارنة بالطرق الأخرى.

نهج "من الأسفل للأعلى": البناء من ذرات الكربون

تبني هذه الاستراتيجية ورقة الجرافين ذرة بذرة على سطح الركيزة. إنها توفر تحكمًا أكبر في مساحة المنتج النهائي وهي محور التسويق للإلكترونيات.

الترسيب الكيميائي للبخار (CVD)

CVD هي الطريقة الرائدة لإنتاج أفلام الجرافين عالية الجودة وذات المساحة الكبيرة. تتضمن العملية تسخين محفز معدني، عادةً رقائق النحاس (Cu)، إلى درجات حرارة عالية (حوالي 1000 درجة مئوية) داخل غرفة مفرغة.

ثم يتم إدخال غاز يحتوي على الكربون، مثل الميثان (CH4). تؤدي الحرارة العالية إلى تحلل جزيئات الغاز، وتترسب ذرات الكربون على سطح رقائق النحاس، وتتجمع ذاتيًا لتشكل طبقة واحدة مستمرة من الجرافين. يمكن بعد ذلك نقل الجرافين إلى ركيزة مستهدفة مثل السيليكون أو البلاستيك المرن.

النمو فوق السطحي على كربيد السيليكون (SiC)

تتضمن هذه الطريقة تسخين رقاقة من كربيد السيليكون إلى درجات حرارة عالية جدًا (أكثر من 1300 درجة مئوية) في الفراغ. تتسبب الحرارة في تسامي ذرات السيليكون على السطح (تتحول مباشرة إلى غاز)، تاركة وراءها ذرات الكربون.

ثم تعيد ذرات الكربون المتبقية ترتيب نفسها لتشكيل طبقة جرافين عالية الجودة مباشرة على رقاقة SiC. بينما تنتج هذه الطريقة جرافين عالي الجودة من الدرجة الإلكترونية بشكل استثنائي، فإن التكلفة العالية ومتطلبات درجة الحرارة لرقائق SiC تجعلها عملية مكلفة للغاية.

فهم المفاضلات

يتطلب اختيار طريقة الإنتاج فهمًا واضحًا للمفاضلات بين التكلفة والجودة والحجم.

التكلفة

التقشير في الطور السائل هو إلى حد بعيد أرخص طريقة للإنتاج بالجملة. تتمتع CVD بتكاليف معدات معتدلة ولكن يمكن توسيع نطاقها بفعالية. النمو فوق السطحي على SiC هو الأغلى بسبب تكلفة رقائق الركيزة.

الجودة وكثافة العيوب

التقشير الميكانيكي ونمو SiC ينتجان الجرافين الأعلى جودة بأقل عدد من العيوب الذرية، مما يجعلهما مثاليين للإلكترونيات عالية الأداء والبحث. جرافين CVD أيضًا عالي الجودة ولكنه عادةً ما يكون متعدد البلورات (مصنوع من العديد من المجالات البلورية الأصغر المتصلة ببعضها)، مما قد يحد قليلاً من أدائه الإلكتروني النهائي. ينتج LPE رقائق ذات أدنى جودة وتحتوي على أكبر عدد من العيوب.

قابلية التوسع والشكل النهائي

CVD هي بطلة قابلية التوسع للألواح الكبيرة والمستمرة، مع إظهار إنتاج أفلام بمقياس المتر بتقنية اللفافة. LPE هي بطلة قابلية التوسع للحجم الكبير، حيث تنتج كيلوغرامات من تشتت الجرافين. التقشير الميكانيكي غير قابل للتوسع بشكل أساسي.

اتخاذ القرار الصحيح لتطبيقك

هدفكم يحدد طريقة الإنتاج الصحيحة.

• إذا كان تركيزكم الأساسي هو البحث الأساسي الذي يتطلب جودة بلورية مثالية: التقشير الميكانيكي هو المعيار الذي لا جدال فيه لإنشاء أجهزة اختبار فردية ونقية.
• إذا كان تركيزكم الأساسي هو الإلكترونيات ذات المساحة الكبيرة، أو أجهزة الاستشعار، أو الموصلات الشفافة: يوفر الترسيب الكيميائي للبخار (CVD) أفضل توازن بين الجودة العالية وقابلية التوسع الصناعي.
• إذا كان تركيزكم الأساسي هو إنشاء المركبات، أو الأحبار الموصلة، أو إضافات البطاريات: يوفر التقشير في الطور السائل (LPE) المسار الأكثر فعالية من حيث التكلفة لإنتاج كميات كبيرة من مادة الجرافين بالجملة.

في النهاية، إنتاج الجرافين مشكلة تم حلها؛ التحدي الآن يكمن في مطابقة النوع الصحيح من الجرافين للتطبيق الصحيح.

جدول الملخص:

الطريقة	الميزة الرئيسية	مثالي لـ
التقشير الميكانيكي	أعلى جودة، رقائق نقية	البحث الأساسي
الترسيب الكيميائي للبخار (CVD)	أفلام عالية الجودة وذات مساحة كبيرة	الإلكترونيات، أجهزة الاستشعار
التقشير في الطور السائل (LPE)	فعال من حيث التكلفة، كميات كبيرة	المركبات، البطاريات، الأحبار
النمو فوق السطحي على SiC	عالي الجودة، من الدرجة الإلكترونية	الإلكترونيات عالية الأداء

هل أنتم مستعدون لدمج الجرافين في سير عمل مختبركم؟ طريقة الإنتاج الصحيحة هي مفتاح نجاحكم. تتخصص KINTEK في توفير معدات المختبرات والمواد الاستهلاكية الدقيقة اللازمة للبحث والتطوير في المواد المتقدمة. سواء كنتم تستكشفون الخصائص الأساسية أو تتوسعون لتطبيقات صناعية، يمكن لخبرتنا أن تساعدكم في تحقيق أهدافكم. اتصلوا بخبرائنا اليوم لمناقشة كيف يمكننا دعم احتياجات مختبركم المحددة.

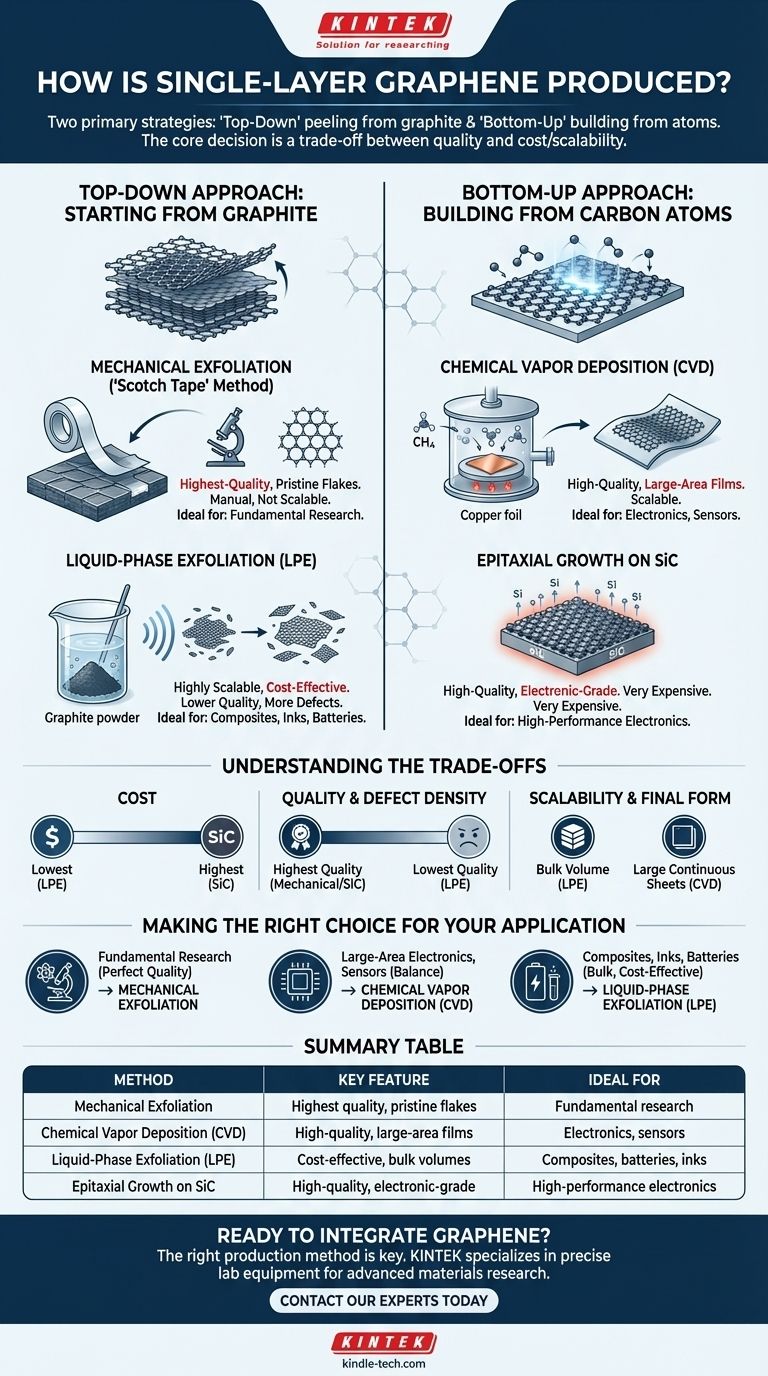

دليل مرئي
