بينما لا يوجد عدد رسمي واحد، تُفهم تقنيات التذرية بشكل أفضل من خلال تقنيتها الأساسية، والتي تندرج تحت بضع فئات رئيسية. الأنواع الرئيسية هي التذرية بالتيار المستمر (DC Sputtering)، والتذرية بالتردد اللاسلكي (RF Sputtering)، والتذرية بالمغنطرون (Magnetron Sputtering) (التي تعزز التيار المستمر والتردد اللاسلكي)، والتذرية التفاعلية (Reactive Sputtering). توجد اختلافات أكثر تقدمًا مثل HiPIMS والتذرية بشعاع الأيونات لتطبيقات متخصصة للغاية.
إن "نوع" التذرية ليس مجرد تسمية؛ بل يمثل حلاً هندسيًا محددًا مصممًا للتغلب على قيود أساسية، مثل عدم القدرة على ترسيب المواد العازلة أو الحاجة إلى معدلات ترسيب أسرع. يتم تحديد الاختيار الصحيح بالكامل من خلال المادة التي تحتاج إلى ترسيبها وخصائص الفيلم التي تحتاج إلى تحقيقها.
تقنيات التذرية الأساسية
في جوهرها، تستخدم التذرية البلازما لقصف مادة المصدر ("الهدف")، مما يؤدي إلى إزاحة الذرات التي تترسب بعد ذلك كفيلم رقيق على الركيزة. يتم تعريف الطريقتين الأساسيتين بنوع الطاقة الكهربائية المستخدمة لتوليد تلك البلازما.
التذرية بالتيار المستمر (DC Sputtering): الطريقة الأصلية
التذرية بالتيار المستمر (DC) هي أبسط أشكال التذرية. يتم تطبيق جهد تيار مستمر عالٍ على الهدف في غرفة مفرغة مملوءة بغاز خامل مثل الأرجون.
يؤدي هذا إلى إنشاء بلازما، وتتسارع أيونات الأرجون الموجبة إلى الهدف المشحون سلبًا، مما يؤدي إلى إخراج الذرات. يكمن قيدها الأساسي في أنها تعمل فقط مع المواد المستهدفة الموصلة للكهرباء.
التذرية بالتردد اللاسلكي (RF Sputtering): الحل للعوازل
عند محاولة تذرية مادة عازلة (عازلة كهربائيًا) بمصدر تيار مستمر، تتراكم الشحنة الموجبة على سطح الهدف، مما يوقف العملية بشكل فعال.
تحل التذرية بالتردد اللاسلكي (RF) هذه المشكلة باستخدام مصدر طاقة تيار متردد متناوب (عادة 13.56 ميجاهرتز). يسمح التبديل السريع للمجال الكهربائي للهدف بتحييد نفسه في كل دورة، مما يتيح التذرية المتسقة للمواد العازلة والعازلة كهربائيًا مثل الأكاسيد والسيراميك.
تعزيز الترسيب: دور المغنطرونات
تعتبر طرق التيار المستمر والتردد اللاسلكي الأساسية فعالة ولكنها بطيئة نسبيًا. التذرية بالمغنطرون ليست نوعًا منفصلاً بل هي تحسين حاسم يزيد بشكل كبير من كفاءة كليهما.
كيف تعمل التذرية بالمغنطرون
في التذرية بالمغنطرون، يتم تكوين مجال مغناطيسي قوي خلف الهدف المتذرر. يحبس هذا المجال الإلكترونات الحرة من البلازما، ويحصرها في منطقة مباشرة أمام سطح الهدف.
الفائدة الرئيسية: زيادة التأين
تمتلك هذه الإلكترونات المحاصرة والحلزونية مسارًا أطول بكثير، مما يزيد بشكل كبير من احتمالية اصطدامها بذرات الأرجون المحايدة وتأينها.
تخلق هذه العملية بلازما أكثر كثافة وشدة تتركز بالقرب من الهدف، كل ذلك دون الحاجة إلى زيادة ضغط الغاز.
النتيجة: أغشية أسرع وأكثر كثافة
تعني البلازما الأكثر كثافة توفر المزيد من الأيونات لقصف الهدف. يؤدي هذا إلى معدلات ترسيب أعلى بكثير وغالبًا ما يؤدي إلى ترسيب أغشية ذات جودة أعلى وأكثر كثافة على الركيزة. اليوم، تعتمد معظم الأنظمة الحديثة على المغنطرون، ويشار إليها باسم التذرية بالمغنطرون بالتيار المستمر (DC Magnetron Sputtering) أو التذرية بالمغنطرون بالتردد اللاسلكي (RF Magnetron Sputtering).
التحكم في كيمياء الفيلم: التذرية التفاعلية
تركز هذه التقنية على إنشاء أغشية مركبة، وليس مجرد ترسيب مادة نقية. يمكن دمجها مع التذرية بالمغنطرون بالتيار المستمر أو التردد اللاسلكي.
التذرية في جو تفاعلي
في التذرية التفاعلية، يتم إدخال كمية صغيرة من غاز تفاعلي، مثل الأكسجين أو النيتروجين، عمدًا إلى غرفة التفريغ مع غاز الأرجون الخامل.
إنشاء أغشية مركبة
عندما تتذرى الذرات من الهدف المعدني (مثل التيتانيوم)، فإنها تنتقل نحو الركيزة وتتفاعل مع هذا الغاز. يتيح لك ذلك تكوين أغشية مركبة جديدة مباشرة على الركيزة، مثل نيتريد التيتانيوم (TiN) أو ثاني أكسيد التيتانيوم (TiO2).
فهم المفاضلات
يتضمن اختيار تقنية التذرية الموازنة بين الأداء والتكلفة وتوافق المواد. لا توجد طريقة "أفضل" واحدة.
السرعة مقابل توافق المواد
المفاضلة الأساسية هي بين التذرية بالتيار المستمر والتردد اللاسلكي. التذرية بالتيار المستمر أسرع وأبسط ولكنها تقتصر بشكل صارم على المواد الموصلة. التذرية بالتردد اللاسلكي أكثر تنوعًا، وقادرة على ترسيب أي مادة، ولكنها أبطأ بشكل عام وتتطلب مصادر طاقة أكثر تعقيدًا وتكلفة.
التكلفة والتعقيد مقابل جودة الفيلم
توفر التذرية بالمغنطرون الأساسية توازنًا ممتازًا بين السرعة والجودة لمعظم التطبيقات. ومع ذلك، توفر الطرق المتقدمة مثل التذرية بالمغنطرون النبضية عالية الطاقة (HiPIMS) أو التذرية بشعاع الأيونات (IBS) كثافة فيلم فائقة والتصاق ونقاء على حساب تعقيد المعدات وتكلفتها بشكل كبير.
التحكم في العملية
التذرية التفاعلية قوية بشكل لا يصدق لإنشاء طبقات صلبة أو بصرية، ولكنها تقدم تحديًا كبيرًا في التحكم في العملية. يتطلب موازنة معدل التفاعل لتجنب تسمم الهدف مع ضمان فيلم متفاعل بالكامل إدارة دقيقة للغاية لتدفق الغاز والطاقة.
اختيار طريقة التذرية الصحيحة
يجب أن يسترشد اختيارك مباشرة بهدفك النهائي للفيلم الرقيق.
- إذا كان تركيزك الأساسي هو ترسيب المعادن الموصلة بسرعة وفعالية من حيث التكلفة: نقطة البداية هي التذرية بالمغنطرون بالتيار المستمر (DC Magnetron Sputtering).
- إذا كان تركيزك الأساسي هو ترسيب المواد العازلة أو العازلة كهربائيًا مثل الأكاسيد أو السيراميك: فأنت بحاجة إلى التذرية بالمغنطرون بالتردد اللاسلكي (RF Magnetron Sputtering).
- إذا كان تركيزك الأساسي هو إنشاء أغشية مركبة محددة مثل النيتريدات أو الكربيدات: ستحتاج إلى استخدام التذرية التفاعلية (Reactive Sputtering)، عادةً مع هدف معدني يعمل بالتيار المستمر.
- إذا كان تركيزك الأساسي هو تحقيق أعلى كثافة فيلم والتصاق ممكنين للتطبيقات الحرجة: يجب عليك البحث في الطرق المتقدمة مثل HiPIMS أو التذرية بشعاع الأيونات (Ion Beam Sputtering).
يعد فهم هذه الطرق الأساسية وتطبيقاتها المقصودة هو الخطوة الأولى نحو تحقيق أهدافك المحددة لترسيب الأغشية الرقيقة.
جدول الملخص:
| نوع التذرية | الاستخدام الأساسي | الميزة الرئيسية |
|---|---|---|
| التذرية بالتيار المستمر (DC Sputtering) | المعادن الموصلة | بسيطة، فعالة من حيث التكلفة |
| التذرية بالتردد اللاسلكي (RF Sputtering) | المواد العازلة/العازلة كهربائيًا | متعددة الاستخدامات للمواد غير الموصلة |
| التذرية بالمغنطرون (Magnetron Sputtering) | كفاءة محسنة للتيار المستمر/التردد اللاسلكي | معدلات ترسيب أعلى وأغشية أكثر كثافة |
| التذرية التفاعلية (Reactive Sputtering) | الأغشية المركبة (مثل النيتريدات، الأكاسيد) | تنشئ طبقات كيميائية محددة |
هل تحتاج إلى مساعدة في اختيار تقنية التذرية المناسبة لترسيب الأغشية الرقيقة في مختبرك؟ تتخصص KINTEK في معدات المختبرات والمواد الاستهلاكية، وتقدم حلولًا متخصصة لأنظمة التذرية بالتيار المستمر، والتردد اللاسلكي، والمغنطرون، والتذرية التفاعلية. سنساعدك على تحقيق خصائص دقيقة للفيلم، وتحسين كفاءة الترسيب، وضمان توافق المواد. اتصل بخبرائنا اليوم لمناقشة تطبيقك المحدد والحصول على توصية مخصصة!

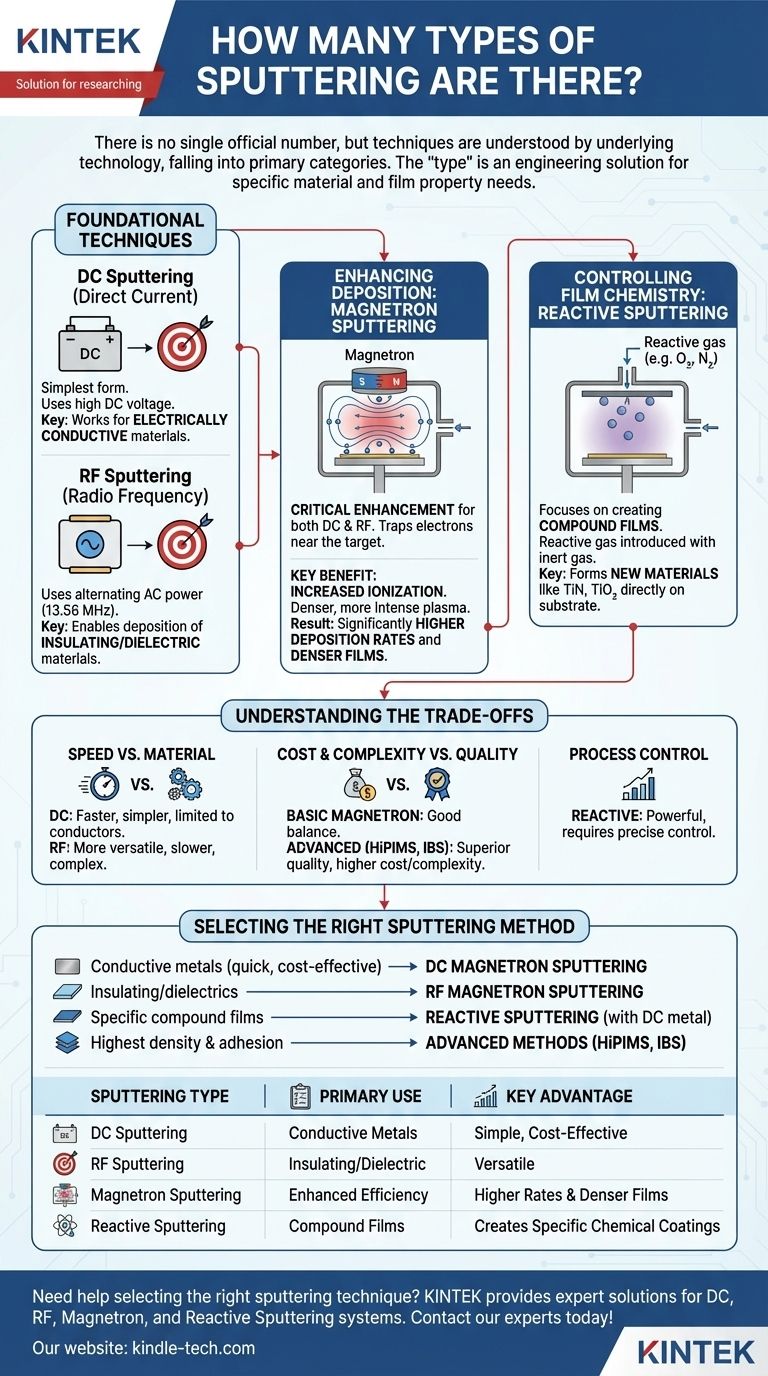

دليل مرئي
