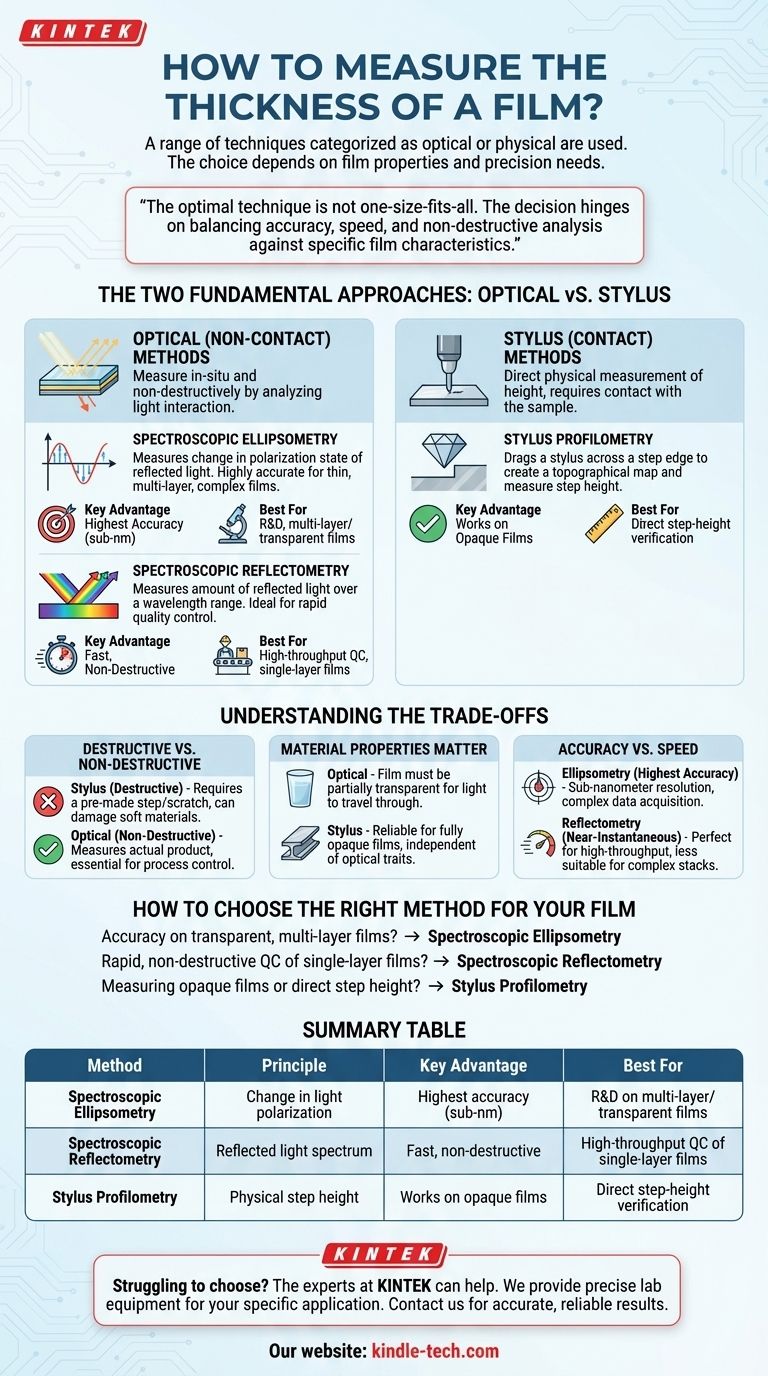

يعد قياس سُمك الفيلم عملية بالغة الأهمية في العديد من الصناعات، بما في ذلك تصنيع أشباه الموصلات والبصريات والطلاءات.يعتمد اختيار تقنية القياس على عوامل مثل خصائص المادة ونطاق السماكة وما إذا كان القياس مطلوبًا أثناء الترسيب أو بعده.وتشمل الأساليب الشائعة التقنيات البصرية مثل قياس الإهليلج وقياس الطيف الضوئي، والأساليب الميكانيكية مثل قياس الملامح بالقلم والأدوات المتقدمة مثل انعكاسية الأشعة السينية (XRR) والفحص المجهري الإلكتروني.وتتميز كل طريقة بمزاياها، مثل الاختبار غير المدمر أو الدقة العالية أو الملاءمة لنطاقات سُمك محددة.إن فهم مبادئ وتطبيقات هذه التقنيات أمر ضروري لاختيار الطريقة الأنسب لسيناريو معين.
شرح النقاط الرئيسية:
-
التقنيات البصرية لقياس سُمك الغشاء الرقيق
- القياس الإهليلجي:تقيس هذه الطريقة التغير في استقطاب الضوء المنعكس من الفيلم.وهي دقيقة للغاية ويمكنها قياس السُمك في نطاق النانومتر.يعتبر معامل الانكسار للمادة معلمة حاسمة في هذه الطريقة.
- القياس الطيفي الضوئي:تحلل هذه التقنية نمط تداخل الضوء المنعكس من الواجهات العلوية والسفلية للفيلم.وهي مناسبة لقياس السماكات التي تتراوح بين 0.3 إلى 60 ميكرومتر، وهي مفيدة بشكل خاص لمناطق أخذ العينات المجهرية.
- قياس التداخل:تعتمد هذه الطريقة على أهداب التداخل الناتجة عن سطح عاكس للغاية.وهي تقنية غير تلامسية وتوفر دقة عالية لنقاط محددة على الفيلم.
-
الطرق الميكانيكية لقياس سماكة الغشاء الرقيق
- قياس الملامح باللولب:تتضمن هذه التقنية سحب قلم على سطح الفيلم لقياس فرق الارتفاع بين الفيلم والركيزة.وتتطلب وجود أخدود أو خطوة وهي مناسبة لقياس السماكة عند نقاط محددة.
- ميكروبالان الكوارتز البلوري الكوارتزي (QCM):تقيس هذه الطريقة تغير الكتلة أثناء ترسيب الفيلم من خلال مراقبة تغير تردد بلورة الكوارتز.وتُستخدم عادةً لمراقبة السُمك في الوقت الحقيقي أثناء الترسيب.
-
التقنيات المتقدمة لقياس سماكة الأغشية الرقيقة
- الانعكاسية بالأشعة السينية (XRR):تستخدم هذه الطريقة الأشعة السينية لقياس سُمك وكثافة الأغشية الرقيقة.وهي دقيقة للغاية ويمكنها قياس السُمك في نطاق النانومتر.
- الفحص المجهري الإلكتروني بالمسح المقطعي المستعرض (SEM) والفحص المجهري الإلكتروني النافذ (TEM):توفر هذه التقنيات تصويراً مباشراً للمقطع العرضي للفيلم، مما يسمح بقياس السُمك بدقة.ومع ذلك، فهي مدمرة وتتطلب تحضير العينة.
-
العوامل التي تؤثر على دقة القياس
- انتظام الفيلم:بالنسبة للتقنيات مثل قياس الملامح بالقلم وقياس التداخل، يعد تجانس الفيلم أمرًا بالغ الأهمية لأنها تقيس السُمك عند نقاط محددة.
- معامل الانكسار:تعتمد التقنيات البصرية مثل قياس الإهليلج وقياس الطيف الضوئي على معامل انكسار المادة.المواد المختلفة لها معاملات انكسار مختلفة، والتي يجب أن تكون معروفة بدقة لإجراء قياسات دقيقة.
- الاختبارات غير المدمرة:إن تقنيات مثل القياس الطيفي الضوئي وقياس التداخل هي تقنيات غير تلامسية وغير مدمرة مما يجعلها مثالية للأغشية الحساسة أو الرقيقة.
-
التطبيقات والاعتبارات
- المراقبة في الوقت الحقيقي:تُستخدم تقنيات مثل مقياس الكمية لرصد السُمك في الوقت الحقيقي أثناء الترسيب، مما يضمن التحكم الدقيق في عملية نمو الفيلم.
- أخذ العينات المجهرية:يعد القياس الطيفي الضوئي مفيدًا بشكل خاص لقياس السُمك في مناطق أخذ العينات المجهرية، مما يجعله مثاليًا للتطبيقات في مجال الإلكترونيات الدقيقة والبصريات.
- دقة عالية:توفر طرق مثل XRR وقياس الإهليلج دقة عالية وهي مناسبة لتطبيقات البحث والتطوير حيث تكون القياسات الدقيقة بالغة الأهمية.
من خلال فهم هذه النقاط الرئيسية، يمكن للمشتري أو المستخدم اختيار الطريقة الأنسب لقياس سُمك الغشاء الرقيق بناءً على متطلباته المحددة، مما يضمن نتائج دقيقة وموثوقة.
جدول ملخص:
| الطريقة | التقنية | المزايا | نطاق السماكة |
|---|---|---|---|
| التقنيات البصرية | قياس الإليبسومتر | دقة عالية، نطاق النانومتر | 0.1 نانومتر - 1 ميكرومتر |
| قياس الطيف الضوئي | أخذ عينات مجهرية، غير مدمرة | 0.3 ميكرومتر - 60 ميكرومتر | |
| قياس التداخل | عدم الاتصال، دقة عالية | 0.1 نانومتر - 10 ميكرومتر | |
| الطرق الميكانيكية | قياس ملامح القلم | قياس نقاط محددة، يتطلب أخدودًا | 1 نانومتر - 100 ميكرومتر |
| ميكروبالان كريستال الكوارتز | المراقبة في الوقت الحقيقي أثناء الترسيب | 0.1 نانومتر - 1 ميكرومتر | |
| التقنيات المتقدمة | الانعكاسية بالأشعة السينية (XRR) | دقة عالية، تقيس السُمك والكثافة | 0.1 نانومتر - 1 ميكرومتر |
| SEM/TEM | التصوير المباشر والقياس المقطعي الدقيق للمقاطع العرضية | 0.1 نانومتر - 1 ميكرومتر |
