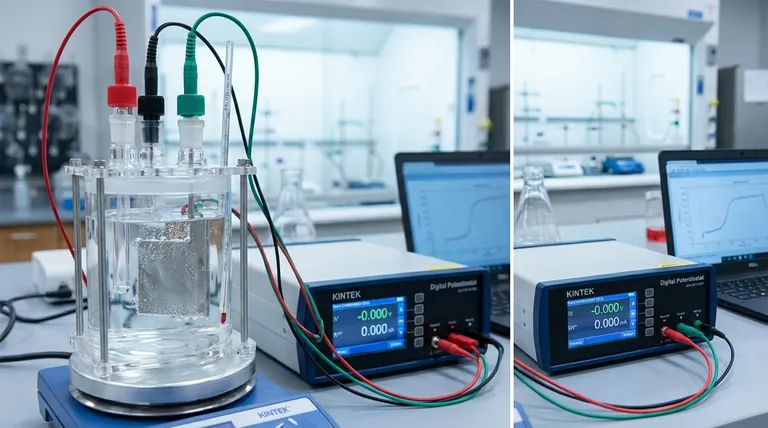

في جوهرها، تعد خلية التآكل التحليلية للوحة المسطحة نظامًا مُتحكمًا فيه لدراسة كيفية تدهور المادة. وهي تتكون من ثلاثة أقطاب كهربائية أساسية (العامل، والمقابل، والمرجع)، وجسم خلية لاحتواء التجربة، ومحلول إلكتروليتي لمحاكاة بيئة أكالة وتوصيل الأيونات.
تم تصميم النظام ليس فقط لمراقبة التآكل، ولكن لقياسه بدقة. يخدم كل مكون غرضًا كهربائيًا مميزًا: المادة قيد الاختبار (القطب الكهربائي العامل)، وخط أساس جهد ثابت للقياس الدقيق (القطب الكهربائي المرجعي)، ومسار لتدفق التيار دون التدخل في القياس (القطب الكهربائي المقابل).
نظام الأقطاب الثلاثة: قلب الخلية
تعتمد فعالية هذا الإعداد على الفصل الواضح للأدوار بين الأقطاب الكهربائية الثلاثة. وهذا يسمح ببيانات نظيفة ودقيقة حول سلوك تآكل المادة.
القطب الكهربائي العامل (الموضوع)
القطب الكهربائي العامل هو العينة المسطحة للمادة التي تدرسها. إنه محور التجربة بأكملها.
تُؤخذ جميع القياسات من هذا المكون لتحديد معدل تآكله ومقاومته وخصائصه الكهروكيميائية.
القطب الكهربائي المقابل (مُكمِل الدائرة)
الوظيفة الوحيدة للقطب الكهربائي المقابل هي إكمال الدائرة الكهربائية. فهو يسمح بتدفق التيار إلى أو من القطب الكهربائي العامل.
عادة ما يكون مصنوعًا من مادة خاملة، مثل البلاتين، لضمان عدم تفاعله أو تداخله مع العمليات الكهروكيميائية التي يتم قياسها عند القطب الكهربائي العامل.
القطب الكهربائي المرجعي (خط الأساس الثابت)
القطب الكهربائي المرجعي هو المكون الأكثر أهمية لدقة القياس. فهو يوفر جهدًا ثابتًا ومستقرًا (فولتية) لا يتغير أثناء التجربة.
فكر فيه على أنه "مستوى سطح البحر" للجهد الكهربائي. تتم جميع قياسات جهد القطب الكهربائي العامل بالنسبة لخط الأساس الثابت هذا، مما يضمن أن تكون البيانات موثوقة وقابلة للتكرار. مثال شائع هو قطب الفضة/كلوريد الفضة (Ag/AgCl).
البيئة: جسم الخلية والإلكتروليت
تحتوي الأقطاب الكهربائية داخل بيئة مادية وكيميائية مُتحكم بها بعناية تتيح حدوث تفاعل التآكل بطريقة قابلة للقياس.
جسم الخلية (الحاوية الخاملة)
جسم الخلية هو الوعاء المادي، المصنوع عادةً من الزجاج أو مادة أخرى مستقرة كيميائيًا، الذي يحمل الأقطاب الكهربائية والمحلول الإلكتروليتي.
مهمته الأساسية هي احتواء التجربة دون التفاعل مع الإلكتروليت أو التأثير على النتائج بطريقة أخرى.
الإلكتروليت (وسط التفاعل)
الإلكتروليت هو المحلول الموصل للأيونات الذي يحيط بالأقطاب الكهربائية. وهو مصمم لمحاكاة بيئة التآكل المحددة التي تريد دراستها (على سبيل المثال، مياه البحر، محلول حمضي).
هذا المحلول ضروري لأنه يسمح للأيونات بالهجرة بين الأقطاب الكهربائية، مما يكمل الدائرة الكهروكيميائية ويسهل عملية التآكل على سطح القطب الكهربائي العامل.
فهم المفاضلات والقيود
على الرغم من قوته، فإن الخلية التحليلية هي نموذج مختبري. يعد فهم قيودها أمرًا أساسيًا لتفسير النتائج بشكل صحيح.
المحاكاة مقابل الواقع
توفر بيئة الخلية المُتحكم فيها بيانات ممتازة ولكنها قد لا تعيد إنشاء الظروف الواقعية تمامًا، والتي غالبًا ما تتضمن تقلبات في درجات الحرارة، أو إجهادات ميكانيكية، أو عوامل بيولوجية مثل الأغشية الحيوية.
أهمية موضع القطب الكهربائي
هندسة الإعداد مهمة. يمكن أن يؤثر البعد والاتجاه بين الأقطاب الكهربائية العاملة والمقابلة والمرجعية بشكل كبير على المجال الكهربائي، وبالتالي على دقة القياسات.
النقاء أمر بالغ الأهمية
يمكن للشوائب الموجودة في المحلول الإلكتروليتي أن تُدخل تفاعلات جانبية غير مقصودة، مما يؤدي إلى بيانات معيبة واستنتاجات غير صحيحة حول مقاومة المادة للتآكل.
تطبيق هذا على هدف بحثك
سيحدد تركيزك التجريبي أي جانب من جوانب بيانات النظام هو الأكثر أهمية بالنسبة لك.
- إذا كان تركيزك الأساسي هو اختيار المواد: ستقارن تيار التآكل المقاس من أقطاب كهربائية عاملة مختلفة لترتيب أداء المادة الأفضل في إلكتروليت معين.
- إذا كان تركيزك الأساسي هو تقييم الطلاء: يقيس النظام مدى فعالية الطلاء الموجود على القطب الكهربائي العامل في منع الإلكتروليت من التسبب في التآكل، والذي يتم الإشارة إليه غالبًا من خلال تيار منخفض جدًا.
- إذا كان تركيزك الأساسي هو البحث الأساسي: يمكنك تغيير متغير واحد بشكل منهجي، مثل تركيبة الإلكتروليت، لمعرفة كيف يؤثر على البيانات الكهروكيميائية من القطب الكهربائي العامل.
من خلال عزل كل وظيفة كهربائية، يمكّنك نظام الأقطاب الثلاثة من ترجمة عملية التآكل المعقدة إلى بيانات دقيقة وقابلة للتنفيذ.
جدول ملخص:
| المكون | الوظيفة الأساسية | السمة الرئيسية |
|---|---|---|
| القطب الكهربائي العامل | المادة قيد الاختبار؛ محور التجربة. | العينة المسطحة التي تتم دراستها للتآكل. |
| القطب الكهربائي المقابل | يكمل الدائرة الكهربائية للسماح بتدفق التيار. | مصنوع من مادة خاملة (مثل البلاتين) لتجنب التداخل. |
| القطب الكهربائي المرجعي | يوفر خط أساس جهد ثابت للقياس الدقيق. | ضروري لبيانات موثوقة (مثل قطب Ag/AgCl). |
| جسم الخلية | حاوية خاملة تحمل الإلكتروليت والأقطاب الكهربائية. | مستقر كيميائيًا (مثل الزجاج) لعدم التأثير على النتائج. |
| الإلكتروليت | المحلول الموصل للأيونات الذي يحاكي بيئة التآكل. | يسهل تفاعل التآكل على القطب الكهربائي العامل. |
هل أنت مستعد لتحقيق بيانات تآكل دقيقة وموثوقة لبحثك؟
تعد خلية اللوحة المسطحة التحليلية أداة قوية، ولكن دقتها تعتمد على مكونات عالية الجودة وإعداد خبير. تتخصص KINTEK في توفير المعدات والمواد الاستهلاكية المخبرية التي تحتاجها لاختبارات كهروكيميائية فائقة.
سواء كنت تختار مواد جديدة، أو تقيّم طلاءات واقية، أو تجري أبحاثًا أساسية في مجال التآكل، فلدينا الحلول لدعم عملك.
دعنا نناقش تطبيقك المحدد. اتصل بخبرائنا اليوم للتأكد من أن مختبرك مجهز للنجاح.

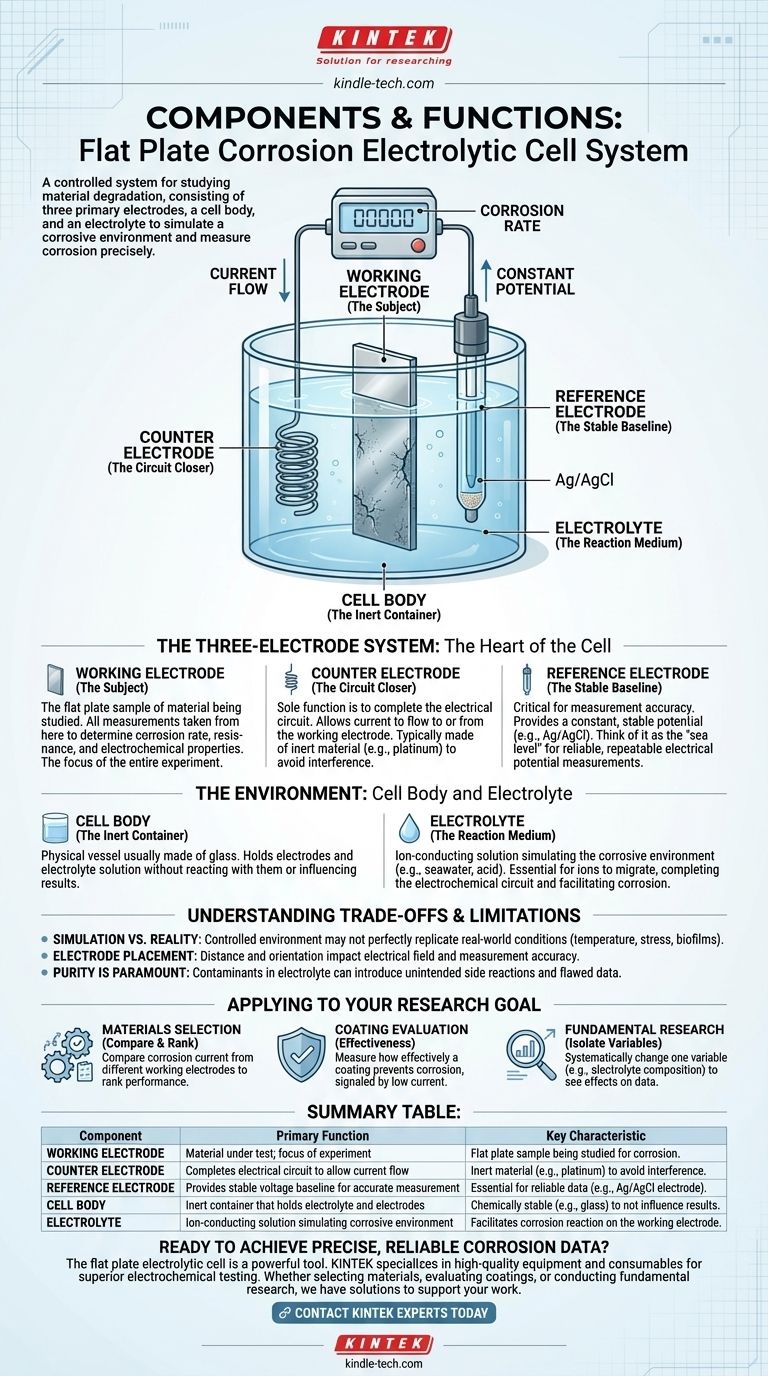

دليل مرئي
