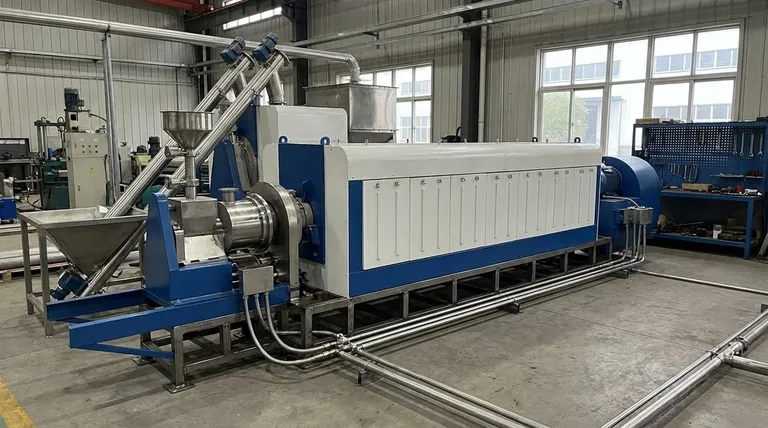

ما هي الأنواع المختلفة لمفاعلات الكتلة الحيوية؟ اختيار التصميم الصحيح لعملية التحويل الخاصة بك

في جوهرها، مفاعلات الكتلة الحيوية هي أوعية متخصصة مصممة للتحويل الكيميائي الحراري للمواد العضوية إلى طاقة أو مواد كيميائية قيمة. تتميز الأنواع الأساسية بكيفية تفاعل وقود الكتلة الحيوية الصلب مع الغازات التفاعلية والحرارة داخل الوعاء: مفاعلات الطبقة الثابتة، والطبقة المميعة، والتدفق المحمول. يمثل كل تصميم نهجًا هندسيًا مختلفًا لتحسين هذه العملية المعقدة.

لا يوجد "أفضل" مفاعل للكتلة الحيوية في المطلق. الخيار الأمثل هو دائمًا دالة مباشرة للمادة الأولية للكتلة الحيوية الخاصة بك - حجمها ورطوبتها وتجانسها - والمنتج النهائي المطلوب، سواء كان حرارة أو طاقة أو مواد كيميائية أولية.

مبدأ التحويل الأساسي: ما الذي تفعله المفاعلات؟

قبل فحص الأجهزة، من الأهمية بمكان فهم العملية الأساسية. تسهل معظم مفاعلات الكتلة الحيوية عمليات التغويز أو الانحلال الحراري.

التغويز والانحلال الحراري

يستخدم التغويز كمية محكمة من عامل مؤكسد (مثل الهواء أو الأكسجين أو البخار) لحرق الكتلة الحيوية جزئيًا عند درجات حرارة عالية. تحول هذه العملية الوقود الصلب إلى خليط غازي قابل للاحتراق يسمى الغاز التخليقي، ويتكون بشكل أساسي من الهيدروجين وأول أكسيد الكربون والميثان.

الانحلال الحراري هو التحلل الحراري للكتلة الحيوية في غياب الأكسجين تمامًا، مما ينتج عنه خليط من الفحم الحيوي الصلب، والزيت الحيوي السائل، والغاز التخليقي. يؤثر نوع المفاعل بشكل كبير على المنتج الذي يتم تعظيمه من بين هذه المنتجات.

مفاعلات الطبقة الثابتة: حصان العمل البسيط

هذا هو أقدم وأبسط تصميم للمفاعل. كما يوحي الاسم، تشكل المادة الأولية للكتلة الحيوية طبقة ثابتة داخل المفاعل.

كيف يعمل

تخيل شواية فحم بسيطة. تقوم بتحميل الوقود الصلب (قوالب الفحم أو قطع الخشب)، ويتدفق عامل التغويز (الهواء) لأعلى أو لأسفل عبر الطبقة المعبأة. يستهلك الوقود ببطء مع تشكل مناطق مميزة للتجفيف، والانحلال الحراري، والتغويز، والاحتراق داخل الطبقة.

الخصائص الرئيسية

تشتهر مفاعلات الطبقة الثابتة ببساطتها وقدرتها على تحمل جزيئات المواد الأولية الكبيرة وغير المنتظمة، بما في ذلك رقائق الخشب والنفايات الزراعية ذات المحتوى العالي من الرطوبة. عيبها الأساسي هو احتمال توزيع درجة الحرارة غير المتساوي وإنتاج القطران، مما قد يعقد العمليات اللاحقة.

الأنواع الفرعية الشائعة

هناك نوعان رئيسيان من التكوينات:

• التدفق الصاعد (Updraft): يتدفق عامل التغويز لأعلى، عكس اتجاه تدفق الوقود لأسفل. هذا بسيط جدًا ولكنه ينتج غازًا تخليقيًا عالي القطران.
• التدفق الهابط (Downdraft): يتدفق عامل التغويز لأسفل، مع اتجاه تدفق الوقود. هذا يجبر قطران المواد المتطايرة على المرور عبر منطقة الاحتراق الساخنة، مما يؤدي إلى "تكسيرها" وينتج غازًا تخليقيًا أنظف بكثير، ولكنه يتطلب مادة أولية أكثر تجانسًا.

مفاعلات الطبقة المميعة: الخلاط الديناميكي

يمثل هذا التصميم قفزة كبيرة في التعقيد والأداء، حيث يتصرف أشبه بسائل يغلي منه كومة ثابتة من المواد الصلبة.

كيف يعمل

تخيل وعاءً مليئًا بالرمل. إذا نفخت كمية كافية من الهواء من الأسفل، سيبدأ الرمل في التحرك والفقاعات كما لو كان يغلي. في مفاعل الطبقة المميعة، تُغذى جزيئات الكتلة الحيوية في طبقة ساخنة من مادة خاملة (مثل الرمل أو الألومينا) التي يتم "تميعها" بواسطة عامل التغويز.

الخصائص الرئيسية

يخلق هذا الخلط المستمر توزيعًا موحدًا للغاية لدرجة الحرارة ونقلًا ممتازًا للحرارة في جميع أنحاء المفاعل. يؤدي هذا إلى كفاءة تحويل أعلى وإنتاج قطران أقل مقارنة بتصاميم الطبقة الثابتة. إنها الأنسب لجزيئات الوقود الأصغر والأكثر تجانسًا نسبيًا.

الأنواع الفرعية الشائعة

• الطبقة المميعة الفقاعية (BFB): تعمل بسرعات غازية أقل، مع فقاعات غاز مميزة ترتفع عبر الطبقة. إنها تقنية قوية وشائعة الاستخدام.
• الطبقة المميعة المتداولة (CFB): تستخدم سرعات غازية أعلى لحمل مادة الطبقة والوقود غير المتفاعل خارج المفاعل إلى إعصار، والذي يفصل المواد الصلبة ويعيدها إلى الأسفل. يوفر هذا التداول خلطًا أفضل ووقت بقاء أطول للوقود، مما يزيد من التحويل.

مفاعلات التدفق المحمول: المعالج عالي الإنتاجية

هذا هو النوع الأكثر تقدمًا وكثافة من المفاعلات، ويعمل أشبه بغرفة احتراق محرك صاروخي منه بفرن بسيط.

كيف يعمل

فكر في آلة السفع الرملي. يتم حقن الكتلة الحيوية المسحوقة الناعمة والجافة (مثل الدقيق) مع العامل المؤكسد في المفاعل. تُحمل الجزيئات، أو "تُحمل"، في تدفق الغاز الساخن وتتفاعل على الفور تقريبًا عند درجات حرارة عالية جدًا (عادةً >1200 درجة مئوية).

الخصائص الرئيسية

توفر مفاعلات التدفق المحمول إنتاجية عالية للغاية وتنتج غازًا تخليقيًا نظيفًا جدًا وعالي الجودة وخاليًا من القطران، وهو مثالي لإنتاج الوقود السائل أو المواد الكيميائية. تتسبب درجات حرارة التشغيل العالية في ذوبان الرماد إلى خبث سائل، وهو أسهل في الإزالة. ومع ذلك، فإن قيودها الرئيسية هي المتطلبات الصارمة لمادة أولية دقيقة جدًا وجافة وموحدة، مما يستلزم معالجة مسبقة كبيرة ومكلفة.

فهم المقايضات الحاسمة

يتضمن اختيار المفاعل التنقل في سلسلة من المقايضات الهندسية الأساسية. لا يوجد خيار متفوق عالميًا.

مرونة المواد الأولية مقابل تكاليف المعالجة المسبقة

تعتبر مفاعلات الطبقة الثابتة الأكثر تسامحًا، حيث تقبل الكتلة الحيوية الكبيرة والرطبة بأقل قدر من التحضير. في المقابل، تتطلب مفاعلات التدفق المحمول معالجة مسبقة مكثفة (تجفيف، طحن، سحق)، مما يضيف نفقات رأسمالية وتشغيلية كبيرة. تقع مفاعلات الطبقة المميعة في المنتصف.

الإنتاجية والكفاءة مقابل التعقيد

تتميز مفاعلات التدفق المحمول بأعلى إنتاجية وكفاءة تحويل، ولكنها أيضًا الأكثر تعقيدًا وتكلفة في البناء والتشغيل. مفاعلات الطبقة الثابتة بسيطة ورخيصة ولكن لديها إنتاجية أقل وعرضة للتشقق والأداء غير المتساوي.

جودة المنتج مقابل ظروف التشغيل

إذا كان الهدف هو غاز تخليقي عالي النقاء للتخليق الكيميائي، فإن إنتاج مفاعل التدفق المحمول عالي الحرارة ومنخفض القطران لا يضاهى. إذا كان الهدف هو مجرد إنتاج الحرارة أو الطاقة من النفايات المحلية، فقد يكون الغاز الأقل جودة من مفاعل الطبقة الثابتة أو الطبقة المميعة الأبسط مناسبًا تمامًا وأكثر اقتصادا بكثير.

اتخاذ الخيار الصحيح لهدفك

يجب أن تبدأ عملية الاختيار بتعريف واضح لمادتك المدخلة ومخرجك المطلوب.

• إذا كان تركيزك الأساسي هو معالجة مواد أولية متنوعة وغير مجهزة (مثل قطع الخشب أو النفايات الصلبة البلدية): يوفر مفاعل الطبقة الثابتة أكبر قدر من المرونة وأقل متطلبات للمعالجة المسبقة.
• إذا كان تركيزك الأساسي هو تحقيق توازن بين الكفاءة ومرونة الوقود الجيدة وتوليد الطاقة القابلة للتطوير: يمثل مفاعل الطبقة المميعة، وخاصة CFB، الحل الوسط الأكثر تنوعًا والمثبت تجاريًا.
• إذا كان تركيزك الأساسي هو توليد غاز تخليقي عالي الجودة وخالي من القطران للوقود السائل أو التخليق الكيميائي: يعتبر مفاعل التدفق المحمول هو الخيار الأفضل، بشرط أن تتمكن من تحضير مادة أولية دقيقة وجافة.

في النهاية، سيضيء التعريف الواضح لمدخلاتك ومخرجاتك المسار الأكثر فعالية للمضي قدمًا.

جدول الملخص:

نوع المفاعل	الميزة الرئيسية	المادة الأولية المثالية	الميزة الأساسية
الطبقة الثابتة	طبقة وقود ثابتة	جزيئات كبيرة، رطبة، غير موحدة (رقائق الخشب، النفايات)	البساطة، مرونة عالية في المواد الأولية
الطبقة المميعة	طبقة متقلبة تشبه السائل من مادة خاملة	جزيئات أصغر، موحدة	تحكم ممتاز في درجة الحرارة، كفاءة عالية، قطران منخفض
التدفق المحمول	جزيئات الوقود محمولة في تيار غاز عالي السرعة	كتلة حيوية دقيقة، جافة، مسحوقة	إنتاجية عالية جدًا، غاز تخليقي خالي من القطران، نقاء عالي
