بينما يُعد ضروريًا لترسيب المواد العازلة، فإن الرش المغناطيسي بالترددات الراديوية (RF magnetron sputtering) ليس تقنية متفوقة عالميًا. عيوبه الأساسية هي معدلات الترسيب الأبطأ بكثير مقارنة بالرش المغناطيسي بالتيار المستمر (DC sputtering)، وتكلفة المعدات الأعلى وتعقيد النظام، والتحديات الكبيرة المتعلقة بالإدارة الحرارية والتحكم في العملية. غالبًا ما تحد هذه العوامل من استخدامه في التطبيقات الصغيرة أو المتخصصة حيث يكون ترسيب العوازل هو الهدف الرئيسي.
المقايضة الأساسية في الرش بالترددات الراديوية هي قبول كفاءة أقل وتعقيد أعلى مقابل القدرة الفريدة على ترسيب الأغشية الرقيقة العازلة والكهربائية. فهم هذه المقايضة أمر بالغ الأهمية لتحديد ما إذا كانت عيوبه تفوق فوائده لتطبيقك المحدد.
تحدي تكلفة النظام وتعقيده
العائق الأساسي أمام اعتماد الرش بالترددات الراديوية غالبًا ما يكون اقتصاديًا وتشغيليًا. فالمعدات المطلوبة أكثر تعقيدًا وتكلفة بطبيعتها من نظيرتها التي تعمل بالتيار المستمر.
نظام توصيل الطاقة الباهظ الثمن
يتطلب نظام الترددات الراديوية مصدر طاقة تيار متردد متخصصًا عالي التردد، وهو أغلى بكثير من مصدر طاقة التيار المستمر القياسي.
علاوة على ذلك، فإنه يتطلب شبكة مطابقة للمقاومة بين مصدر الطاقة وغرفة الرش. هذا الجهاز حاسم لنقل الطاقة بكفاءة إلى البلازما ولكنه يضيف طبقة أخرى من التكلفة والتعقيد واحتمال الفشل.
الطاقة غير الفعالة وتداخل الترددات الراديوية
تشتهر مصادر طاقة الترددات الراديوية بعدم كفاءتها، حيث غالبًا ما تحول أقل من 70% من طاقة الإدخال إلى طاقة ترددات راديوية قابلة للاستخدام. يُفقد الباقي كحرارة، مما يستلزم أنظمة تبريد قوية (غالبًا ما تكون مبردة بالماء للوحدات التي تزيد عن 1 كيلوواط) ويزيد من تكاليف الطاقة التشغيلية.
تولد هذه الأنظمة أيضًا تداخلًا كبيرًا في الترددات الراديوية (RFI). يمكن أن تعطل هذه "الضوضاء" الإلكترونية المعدات الحساسة الأخرى، مما يتطلب درعًا دقيقًا واستراتيجيات تخفيف، مما يزيد من التعقيد الكلي للنظام.
قيود الأداء والعملية
بالإضافة إلى الأجهزة، يقدم الرش بالترددات الراديوية العديد من التحديات المتعلقة بالأداء التي يمكن أن تؤثر على جودة الفيلم النهائي وكفاءة العملية.
معدلات ترسيب أبطأ
أحد العيوب الشبه عالمية للرش بالترددات الراديوية هو معدل الترسيب الأبطأ مقارنة بالرش المغناطيسي بالتيار المستمر للمواد الموصلة. وهذا يجعله أقل ملاءمة للتطبيقات التي تتطلب إنتاجًا عالي الإنتاجية أو إنشاء أغشية سميكة جدًا.
إجهاد متبقي وعيوب أعلى
يمكن أن تؤدي طبيعة بلازما الترددات الراديوية إلى قصف أيوني أعلى على الركيزة. بينما يمكن أن يحسن هذا أحيانًا كثافة الفيلم، فإنه غالبًا ما يؤدي إلى إجهاد متبقي داخلي أعلى، خاصة في الطلاءات السميكة.
يمكن أن يؤدي هذا القصف المتزايد أيضًا إلى إدخال المزيد من العيوب الهيكلية في الفيلم، مما قد يضر بخصائصه الكهربائية أو الميكانيكية.
صعوبة تحسين العملية
يمكن أن يكون تحسين عملية الرش بالترددات الراديوية مهمة تستغرق وقتًا طويلاً. العدد الكبير من معلمات التحكم - بما في ذلك الطاقة والضغط وتدفق الغاز وضبط شبكة مطابقة المقاومة - يخلق مشهدًا معقدًا للتنقل عند محاولة تحقيق خصائص فيلم محددة.
فهم المقايضات الرئيسية
يتضمن قرار استخدام الرش بالترددات الراديوية الموازنة بين قدرته الفريدة والعديد من القيود العملية، لا سيما فيما يتعلق بالحرارة والحجم.
توليد حرارة كبير
يتم تحويل جزء كبير من الطاقة الموصلة إلى الهدف في نظام الترددات الراديوية مباشرة إلى حرارة. وهذا يتطلب نظام تبريد فعال للهدف لمنع ارتفاع درجة الحرارة والتلف.
في الوقت نفسه، تتعرض الركيزة لتسخين كبير من البلازما، مع درجات حرارة قد تصل إلى 250 درجة مئوية. وهذا يجعل الرش بالترددات الراديوية غير مناسب لترسيب الأغشية على الركائز الحساسة للحرارة بدون حلول تبريد متقدمة.
قيود على حجم الركيزة وهندستها
الرش بالترددات الراديوية هو الأكثر فعالية وشيوعًا للاستخدام في مناطق الركيزة الأصغر. إن توسيع نطاق العملية للترسيب المنتظم على الأسطح الكبيرة يمثل تحديًا تقنيًا ومكلفًا.
كما أنه يكافح لترسيب طلاءات موحدة على الركائز ذات الهياكل المعقدة ثلاثية الأبعاد، حيث يمكن أن يكون توزيع البلازما غير موحد.
التحديات مع المواد المغناطيسية الحديدية
عند رش المواد المغناطيسية مثل الحديد أو النيكل، يمكن للمجال المغناطيسي للمادة نفسها أن يتداخل مع البلازما ويعطلها. وهذا يمكن أن يؤدي إلى عملية غير مستقرة وترسيب غير موحد.
اتخاذ القرار الصحيح لتطبيقك
يتطلب اختيار طريقة الرش الصحيحة مواءمة نقاط القوة والضعف للتقنية مع هدفك الأساسي.
- إذا كان تركيزك الأساسي هو ترسيب أغشية عازلة عالية الجودة في بيئة بحثية: فإن الرش بالترددات الراديوية هو الأداة الصحيحة، ولكن يجب عليك تخصيص ميزانية لنظام الطاقة المعقد وإدارة تسخين الركيزة.
- إذا كان تركيزك الأساسي هو الإنتاج الصناعي عالي السرعة وواسع النطاق للأغشية الموصلة: فإن المعدلات البطيئة وقضايا قابلية التوسع في الرش بالترددات الراديوية تجعل الرش المغناطيسي بالتيار المستمر أو التيار المستمر النبضي خيارًا أكثر اقتصادية بكثير.
- إذا كان تركيزك الأساسي هو ترسيب الأغشية على ركائز حساسة للحرارة: كن على دراية بأن الرش بالترددات الراديوية يولد حرارة كبيرة، وسوف تحتاج إلى الاستثمار في أو تصميم حل تبريد قوي للركيزة لمنع التلف.
فهم هذه المقايضات المتأصلة هو الخطوة الأولى نحو اختيار تقنية الترسيب المناسبة لأهدافك التقنية والاقتصادية المحددة.
جدول الملخص:
| العيوب | التأثير الرئيسي |
|---|---|
| معدلات ترسيب أبطأ | إنتاجية أقل مقارنة بالرش بالتيار المستمر |
| تكلفة معدات أعلى | مصادر طاقة وشبكات مطابقة أغلى |
| إدارة حرارية معقدة | تسخين كبير للركيزة (يصل إلى 250 درجة مئوية) |
| تداخل الترددات الراديوية (RFI) | يمكن أن يعطل المعدات المعملية الحساسة |
| قابلية توسع محدودة | يمثل تحديًا للركائز الكبيرة المساحة أو المعقدة |
هل تواجه تحديات في ترسيب الأغشية الرقيقة؟ تتخصص KINTEK في معدات المختبرات والمواد الاستهلاكية، وتقدم حلولًا مخصصة لاحتياجات مختبرك. سواء كنت تقوم بترسيب أغشية عازلة أو تتطلب طلاءات موصلة عالية الإنتاجية، يمكن لخبرائنا مساعدتك في اختيار تقنية الرش المناسبة. اتصل بنا اليوم لتحسين عمليتك وتحقيق نتائج متفوقة!

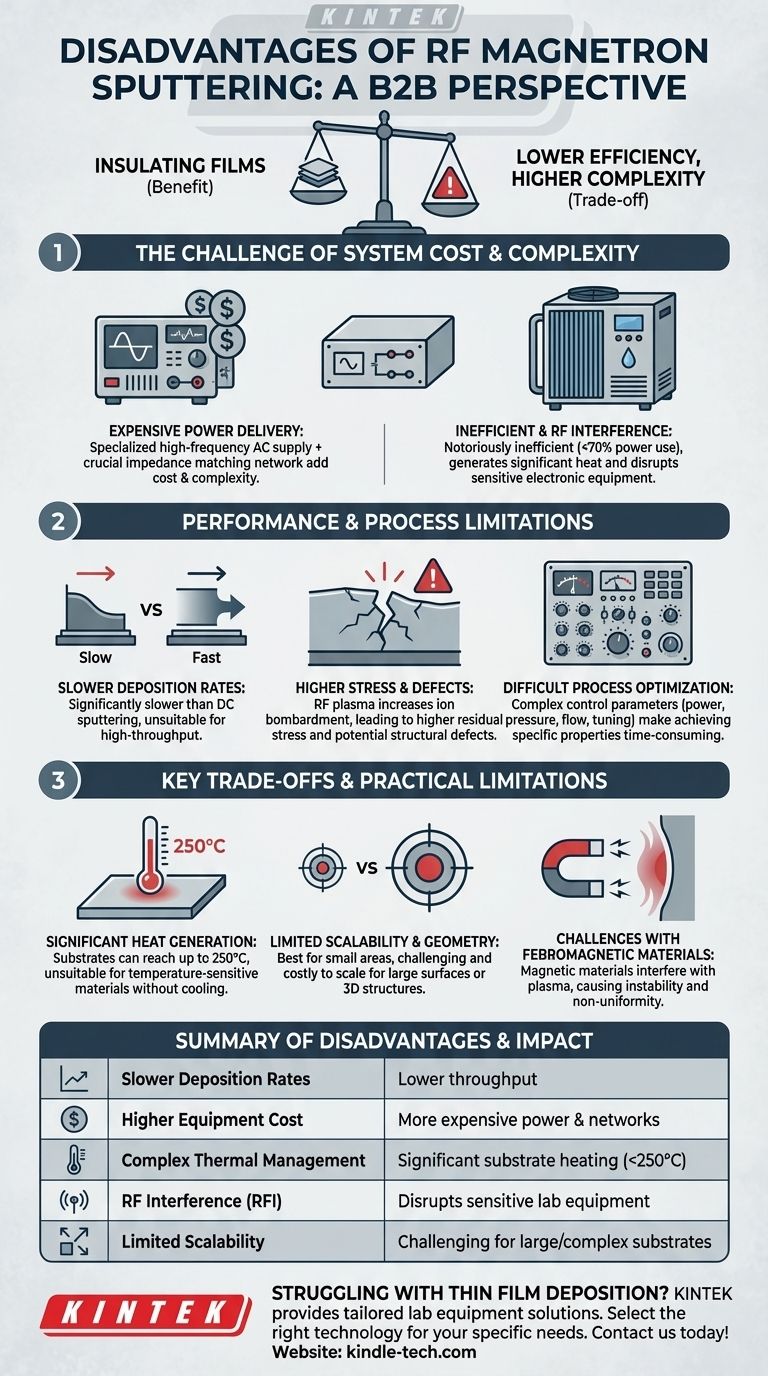

دليل مرئي
