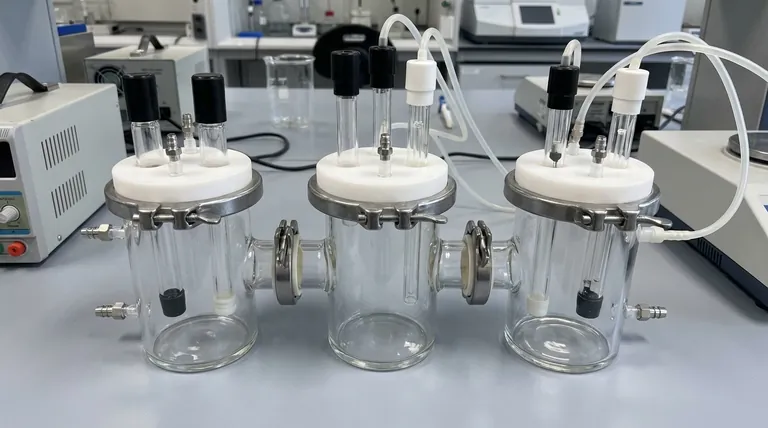

التكوين القياسي لخلية التحليل الكهربائي من النوع H ثلاثية الحجرات يتضمن عادةً ترتيبًا محددًا للمنافذ المصممة للأقطاب الكهربائية وخطوط الغاز. يتم تجهيز إحدى الحجرات الجانبية بمنفذي أقطاب كهربائية مقاس 6.2 مم ومنفذي غاز مقاس 3.2 مم. تحتوي الحجرة المركزية والحجرة الجانبية الأخرى على منفذ قطب كهربائي واحد مقاس 6.2 مم ومنفذي غاز مقاس 3.2 مم لكل منهما.
في حين أن هناك تخطيطًا شائعًا للمنافذ "القياسية"، فإن الغرض الحقيقي منه هو توفير خط أساس متعدد الاستخدامات لفصل التفاعلات الكهروكيميائية. يعد فهم وظيفة كل حجرة ومنفذ أمرًا بالغ الأهمية، حيث ستتطلب معظم التجارب المتقدمة التحقق من هذه المواصفات أو طلب التخصيص.
الغرض من تصميم الحجرات الثلاث
يفصل تصميم خلية H القياسية ذات الحجرتين بين تفاعلات الأنود والكاثود. يضيف تصميم الخلية ثلاثية الحجرات حجرة مركزية لعزل هاتين الحجرتين الرئيسيتين بشكل أكبر.
### نظام مستقل ولكنه مترابط
الحجرات الثلاث منفصلة ماديًا ولكنها متصلة بأغشية لتبادل الأيونات. يسمح هذا التصميم ببيئة تجريبية أكثر تحكمًا.
### منع تداخل المنتجات
الوظيفة الأساسية للحجرة الوسطى هي العمل كمخزن مؤقت، مما يمنع المنتجات المتولدة عند قطب كهربائي واحد من الهجرة والتأثير على التفاعل عند القطب الكهربائي الآخر.
تشريح تكوين المنفذ القياسي
يعد حجم كل منفذ وموقعه مقصودًا، ومصممًا لاستيعاب الأدوات القياسية للكيمياء الكهربائية. يعتمد التخطيط غير المتماثل على احتياجات تجربة نموذجية بثلاثة أقطاب كهربائية.
### حجرة التفاعل الرئيسية
هذا الجانب، الذي يستضيف عادةً القطب الكهربائي العامل، هو الأكثر تجهيزًا.
- منفذان مقاس 6.2 مم: أحدهما للقطب الكهربائي العامل. والآخر بالغ الأهمية للقطب الكهربائي المرجعي (أو أنبوب لوجين لحمله)، والذي يجب وضعه بالقرب من القطب الكهربائي العامل لضمان قياسات جهد دقيقة.
- منفذان مقاس 3.2 مم: تُستخدم هذه المنافذ لإدارة الغاز - أحدهما كمدخل لتنقية المحلول (على سبيل المثال، بالنيتروجين أو الأرجون) والآخر كمخرج للتهوية.
### حجرة التفاعل المعاكس
يستضيف هذا الجانب القطب الكهربائي المعاكس. احتياجاته أبسط.
- منفذ واحد مقاس 6.2 مم: يحمل القطب الكهربائي المعاكس، الذي يكمل الدائرة الكهربائية.
- منفذا 3.2 مم: يخدمان نفس وظائف مدخل/مخرج الغاز كما في الحجرة الأخرى.
### الحجرة المركزية للعزل
تعمل هذه الحجرة الوسطى على عزل حجرتي الأقطاب الكهربائية.
- منفذ واحد مقاس 6.2 مم: هذا المنفذ متعدد الاستخدامات. يمكن استخدامه للمراقبة (على سبيل المثال، إدخال مسبار الأس الهيدروجيني)، أو أخذ عينات من الإلكتروليت، أو وضع قطب مرجعي ثانٍ.
- منفذا 3.2 مم: يسمحان بتنقية أو إدارة الغلاف الجوي داخل الحجرة المركزية بشكل مستقل.
التخصيص: عندما لا يكون "القياسي" كافياً
المواصفات المقدمة هي خط أساس شائع، لكنها ليست معيارًا صناعيًا صارمًا. تحقق دائمًا من الأبعاد مع المورد الخاص بك قبل الشراء.
### الحاجة إلى التعديل
قد تختلف احتياجاتك التجريبية المحددة عن الإعداد القياسي. قد تحتاج إلى منافذ أكبر لأجهزة استشعار فريدة، أو منافذ إضافية للقياسات المتزامنة، أو مواد محددة للتوافق الكيميائي.
### التحقق من مواصفات المورد
نظرًا لأن مصطلح "قياسي" يمكن أن يكون فضفاضًا، فمن الضروري التعامل مع أي مواصفات مدرجة كنقطة انطلاق. تأكد من أن أحجام المنافذ ومواقعها ستناسب الأقطاب الكهربائية والمجسات وخطوط الغاز الخاصة بك.
كيفية تطبيق هذا على مشروعك
يجب أن يكون اختيارك لتكوين الخلية مدفوعًا بالكامل بأهدافك التجريبية.
- إذا كان تركيزك الأساسي هو دراسة قياسية بثلاثة أقطاب كهربائية تتطلب فصل المنتجات: التكوين الشائع الموصوف هنا هو نقطة انطلاق ممتازة وموثوقة.
- إذا كان عملك يتضمن دراسة نقل الأيونات أو خصائص الغشاء: تصميم الحجرات الثلاث ضروري، ويجب عليك إيلاء اهتمام وثيق لخصائص أغشية تبادل الأيونات المستخدمة.
- إذا كنت بحاجة إلى مراقبة معقدة في الموقع (على سبيل المثال، درجة الحرارة، الضغط، أخذ العينات): ستحتاج على الأرجح إلى طلب خلية مخصصة بمنافذ إضافية أو ذات أحجام معدلة لاستيعاب معداتك المحددة.
يعد فهم الوظيفة وراء شكل خلية التحليل الكهربائي الخاصة بك هو الخطوة الأولى نحو تصميم تجربة دقيقة وناجحة.
جدول ملخص:
| الحجرة | منافذ 6.2 مم | منافذ 3.2 مم | الوظيفة الأساسية |
|---|---|---|---|
| حجرة التفاعل الرئيسية | 2 (الأقطاب الكهربائية العاملة والمرجعية) | 2 (مدخل/مخرج الغاز) | تستضيف القطب الكهربائي العامل والمسبار المرجعي. |
| الحجرة المركزية للعزل | 1 (للمراقبة/أخذ العينات) | 2 (مدخل/مخرج الغاز) | تعمل كمخزن مؤقت لمنع تداخل المنتجات. |
| حجرة التفاعل المعاكس | 1 (القطب الكهربائي المعاكس) | 2 (مدخل/مخرج الغاز) | تستضيف القطب الكهربائي المعاكس لإكمال الدائرة. |
هل أنت مستعد لتكوين خلية التحليل الكهربائي المثالية لأبحاثك؟ تتخصص KINTEK في المعدات المخبرية عالية الجودة، بما في ذلك خلايا التحليل الكهربائي من النوع H القياسية والمخصصة المصممة للتجارب الكهروكيميائية الدقيقة. يمكن لفريقنا مساعدتك في اختيار التكوين الصحيح أو تصميم حل مخصص لتلبية مواصفاتك الدقيقة، مما يضمن الأداء الأمثل والموثوقية. اتصل بخبرائنا اليوم لمناقشة احتياجات مشروعك!

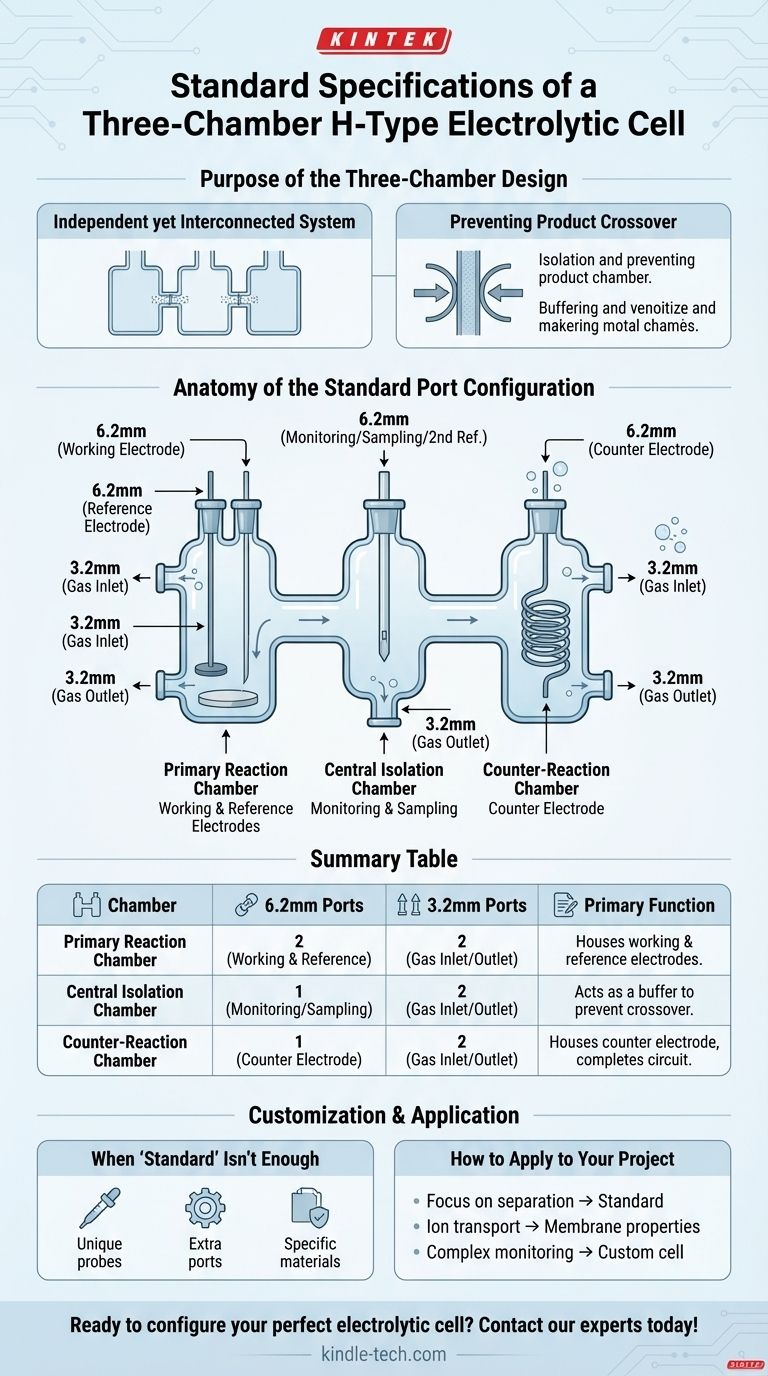

دليل مرئي
