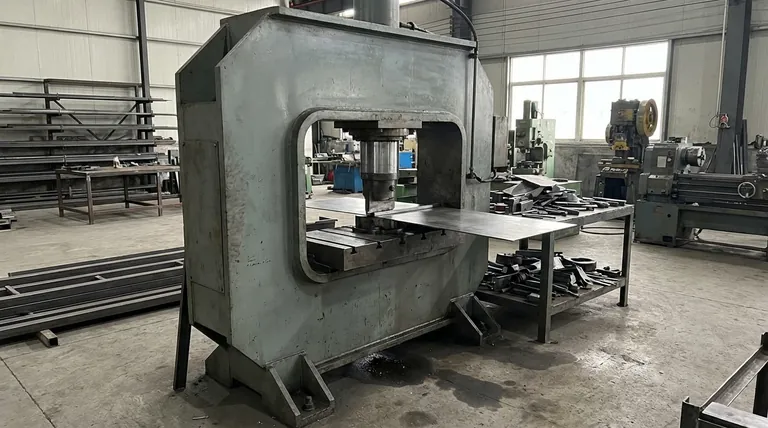

ما هي مكبس الإطار C؟ دليل لتصميمه وتطبيقاته المتنوعة

في جوهرها، مكبس الإطار C هو أداة آلة متعددة الاستخدامات وشائعة تتميز بإطارها على شكل حرف C. يترك هذا التصميم الجزء الأمامي والجوانب من منطقة العمل مفتوحة، مما يوفر وصولاً استثنائيًا لتحميل المواد، وتغيير الأدوات، ودمج الأتمتة. يتم تشغيلها إما هيدروليكيًا أو ميكانيكيًا لأداء مجموعة واسعة من عمليات التشكيل والتثقيب والتجميع.

المفهوم الأساسي الذي يجب فهمه هو المقايضة المتأصلة في إطار C: يوفر تصميمه المفتوح إمكانية وصول وتنوعًا لا مثيل لهما، ولكن هذا التصميم نفسه يمكن أن يكون عرضة للانحراف ("التثاؤب") تحت الأحمال الثقيلة، مما قد يؤثر على التطبيقات عالية الدقة.

تشريح مكبس الإطار C

غالبًا ما يكون مكبس الإطار C هو العمود الفقري لورشة التصنيع نظرًا لتصميمه المباشر ومرونته التشغيلية. يؤثر بناؤه بشكل مباشر على قدراته وقيوده.

الإطار على شكل حرف "C"

الميزة المميزة هي إطاره، وهو عادة قطعة واحدة صلبة من الفولاذ المصبوب أو الملحوم على شكل حرف "C". يخلق هذا البناء المكون من قطعة واحدة "حلقًا" أو فتحة يتم فيها أداء العمل.

المكونات الأساسية

يتكون المكبس من كبش (المكون المتحرك الذي يطبق القوة)، وسرير ثابت أو لوحة دعم (سطح العمل)، ونظام طاقة. تُعرف المسافة من الخط المركزي للكبش إلى الجزء الخلفي من حلق الإطار باسم عمق الحلق.

التصميم مفتوح الجانب

على عكس المكابس ذات الأعمدة الأربعة (إطار H) أو الجوانب الصلبة (جانب مستقيم)، فإن تصميم الإطار C مفتوح من ثلاثة جوانب. هذه هي ميزته الأساسية، مما يجعله سهلًا للغاية للمشغلين لتحميل وتفريغ الأجزاء يدويًا أو للمهندسين لدمج الناقلات والأذرع الروبوتية.

التطبيقات الشائعة وحالات الاستخدام

إن مزيج القوة وإمكانية الوصول في الإطار C يجعله مناسبًا لمجموعة واسعة من مهام التصنيع عبر مقاييس مختلفة، من النماذج الصغيرة المثبتة على الطاولة إلى الآلات الكبيرة القائمة على الأرض.

التشكيل والختم

تُستخدم هذه المكابس بشكل متكرر لثني وتشكيل الصفائح المعدنية إلى أشكال مرغوبة. تضغط قوة الكبش على قالب في المادة، مما يجعلها تأخذ شكل الأداة.

التثقيب والقطع

باستخدام الأدوات المناسبة، يمكن لمكبس الإطار C تثقيب الثقوب في المواد بكفاءة (التثقيب) أو قطع أشكال محددة من ورقة أكبر (القطع).

التجميع والتركيب بالضغط

تُعد مكابس الإطار C مثالية أيضًا لعمليات التجميع، مثل ضغط المحامل في الأغلفة، وإدخال الأعمدة في التروس، أو تجعيد المكونات معًا.

فهم المقايضات

يتطلب اختيار المكبس فهمًا واضحًا لنقاط قوته وضعفه. يقدم تصميم الإطار C واحدة من أهم المقايضات الأساسية في هندسة المكابس.

القوة: إمكانية وصول لا مثيل لها

التصميم المفتوح يبسط كل شيء. تغيير القوالب أسرع. التعامل اليدوي مع الأجزاء مريح وفعال. دمج أنظمة التغذية والإزالة الآلية أقل تعقيدًا بكثير مما هو عليه في مكبس الإطار المغلق. وهذا غالبًا ما يترجم إلى تكاليف تشغيل أقل ومرونة أكبر.

الضعف: انحراف الإطار ("التثاؤب")

شكل "C" له ضعف هيكلي متأصل. تحت حمولة كبيرة، يميل حلق "C" إلى الانفتاح أو "التثاؤب" قليلاً. يعني هذا الانحراف الزاوي أن الكبش والسرير لم يعودا متوازيين تمامًا عند نقطة القوة القصوى.

التأثير على الدقة

يمكن أن يكون هذا الانحراف مشكلة حرجة للعمليات عالية الدقة مثل سك العملات أو الختم السفلي، حيث يعد الحفاظ على محاذاة الأدوات المثالية أمرًا بالغ الأهمية لجودة الجزء. بينما توجه ميزات مثل الأدلة الحركة الخطية للكبش، إلا أنها لا تستطيع منع الإطار نفسه من الانحراف. العمليات ذات الأحمال غير المتوازنة ستزيد من هذا التأثير.

اتخاذ القرار الصحيح لهدفك

يعتمد قرار استخدام مكبس الإطار C على تقييم واضح للمتطلبات المحددة لتطبيقك من حيث القوة والوصول والدقة.

• إذا كان تركيزك الأساسي هو التنوع وسهولة التعامل مع الأجزاء: فإن مكبس الإطار C هو خيار ممتاز وفعال من حيث التكلفة لمهام التشكيل والتجميع والتثقيب للأغراض العامة.
• إذا كان تركيزك الأساسي هو دمج الأتمتة للإنتاج: فإن التصميم مفتوح الجانب للإطار C يجعله مرشحًا مثاليًا للدمج مع الأذرع الروبوتية وأنظمة الناقل.
• إذا كان تركيزك الأساسي هو أقصى دقة تحت حمولة كبيرة: يجب عليك تقييم مكبس الإطار H أو الجانب المستقيم بعناية، حيث توفر تصميماتها المغلقة صلابة فائقة وتقلل من الانحراف.

في النهاية، فإن فهم العلاقة بين الوصول المفتوح للإطار C وإمكانية انحرافه يمكّنك من اختيار الأداة المناسبة للمهمة.

جدول الملخص:

الجانب	الوصف
الميزة الرئيسية	إطار على شكل حرف C يوفر وصولاً مفتوحًا من ثلاثة جوانب
الميزة الأساسية	إمكانية وصول لا مثيل لها للعمليات اليدوية والآلية
القيود الأساسية	انحراف الإطار ("التثاؤب") تحت الأحمال العالية أو غير المتوازنة
التطبيقات الشائعة	التشكيل، الختم، التثقيب، القطع، التركيب بالضغط، والتجميع
مثالي لـ	المهام المتنوعة التي تتطلب سهولة التعامل مع الأجزاء ودمج الأتمتة
