ما هو الفرق بين التبخير بالشعاع الإلكتروني والتبخير الحراري؟ دليل لاختيار طريقة الترسيب الفيزيائي للبخار (PVD) المناسبة

في جوهرها، يتمثل الفرق بين التبخير بالشعاع الإلكتروني والتبخير الحراري في كيفية تسخين المادة المصدر إلى درجة التبخير. يستخدم التبخير الحراري التسخين المقاوم، مثل الموقد الكهربائي، حيث يتم تسخين "قارب" أو بوتقة تحتوي على المادة بواسطة تيار كهربائي. يستخدم التبخير بالشعاع الإلكتروني حزمة إلكترونات عالية الطاقة، موجهة بدقة لتسخين مادة المصدر فقط، مما يترك البوتقة المحيطة باردة.

يعتمد القرار بين هاتين الطريقتين على درجة انصهار مادتك والنقاء المطلوب للفيلم النهائي. التبخير الحراري هو عملية أبسط للمواد ذات درجات الحرارة المنخفضة، في حين يوفر التبخير بالشعاع الإلكتروني نقاءً وكثافة وتنوعًا فائقين للتطبيقات ذات درجات الحرارة العالية والحساسة.

الفرق الأساسي: توصيل الطاقة

تعد طريقة توصيل الطاقة هي التمييز الأهم بين هاتين التقنيتين للترسيب الفيزيائي للبخار (PVD). إنها تحدد أنواع المواد التي يمكنك استخدامها، وجودة الفيلم الذي يمكنك إنتاجه، والتعقيد العام للنظام.

التبخير الحراري: التسخين المقاوم غير المباشر

في التبخير الحراري، يتم تمرير تيار كهربائي عبر بوتقة موصلة (تسمى غالبًا "قارب") مصنوعة عادةً من معدن مقاوم للحرارة مثل التنغستن أو الموليبدينوم.

يؤدي هذا التيار إلى تسخين القارب بسبب مقاومته الكهربائية. ثم تنتقل الحرارة إلى المادة المصدر الموجودة بداخله، مما يؤدي في النهاية إلى انصهار المادة وتبخرها.

التبخير بالشعاع الإلكتروني: نقل الطاقة المباشر

يستخدم التبخير بالشعاع الإلكتروني نهجًا مختلفًا جذريًا. يتم تسخين فتيل من التنغستن لإنتاج تيار من الإلكترونات.

يتم بعد ذلك تسريع هذه الإلكترونات بواسطة جهد عالٍ وتوجيهها بواسطة مجالات مغناطيسية لتصطدم بسطح المادة المصدر بطاقة هائلة. ينقل هذا التركيز للطاقة حرارة إلى بقعة صغيرة على المادة إلى درجات حرارة عالية جدًا، مما يسبب تبخرًا سريعًا ومباشرًا من المصدر. يتم تبريد البوتقة، المعروفة باسم الموقد، بالماء ولا تصبح ساخنة.

مقارنة خصائص الأداء الرئيسية

يؤدي الاختلاف في آلية التسخين إلى تباينات كبيرة في الأداء، مما يؤثر بشكل مباشر على جودة ونوع الفيلم الرقيق الذي يمكنك إنشاؤه.

توافق المواد

التبخير الحراري هو الأنسب للمواد ذات نقاط الانصهار المنخفضة نسبيًا، مثل الألومنيوم أو الفضة أو الذهب. تقتصر درجة الحرارة على نقطة انصهار البوتقة نفسها.

التبخير بالشعاع الإلكتروني يتفوق في ترسيب المواد ذات نقاط الانصهار العالية جدًا، بما في ذلك المعادن المقاومة للحرارة (البلاتين، التنغستن) والمركبات العازلة (ثاني أكسيد السيليكون، ثاني أكسيد التيتانيوم). يمكن للحزمة المركزة توليد درجات حرارة موضعية عالية للغاية لا يمكن تحقيقها بالتسخين المقاوم.

نقاء الفيلم وكثافته

نظرًا لأن التبخير الحراري يسخن البوتقة بأكملها، فهناك خطر كبير من تبخر مادة البوتقة أو تفاعلها مع المادة المصدر. يمكن أن يؤدي هذا إلى إدخال شوائب في الفيلم المترسب.

ينتج التبخير بالشعاع الإلكتروني أغشية أنقى وأكثر كثافة بكثير. نظرًا لأن الموقد المبرد بالماء يظل باردًا، فإنه لا يطلق غازات أو يلوث تيار البخار. تؤدي الطاقة العالية لعملية الترسيب أيضًا إلى وصول الذرات إلى الركيزة بطاقة أكبر، مما يؤدي إلى نمو فيلم أكثر كثافة.

معدل الترسيب والتحكم

يوفر التبخير بالشعاع الإلكتروني عمومًا معدل ترسيب أعلى من التبخير الحراري. يمكن التحكم في طاقة الشعاع الإلكتروني بدقة، مما يسمح بمعدلات ترسيب مستقرة وقابلة للتكرار على مدى فترات طويلة.

في حين أنه فعال، يمكن أن يكون التحكم في المعدل في التبخير الحراري أقل استقرارًا، لأنه يعتمد على إدارة درجة حرارة القارب بأكمله، والذي يتمتع باستجابة حرارية أبطأ.

فهم المفاضلات

إن اختيار طريقة الترسيب لا يقتصر على اختيار الخيار الأعلى أداءً. إنه يتعلق بفهم المفاضلات العملية لهدفك وميزانيتك المحددين.

بساطة التبخير الحراري

الميزة الأساسية للتبخير الحراري هي بساطته وتكلفته المنخفضة. الأجهزة أقل تعقيدًا، مما يجعله خيارًا متاحًا واقتصاديًا للتطبيقات التي لا تشكل قيودها عاملاً. إنه خيار عملي لترسيب الطبقات المعدنية البسيطة.

تعقيد التبخير بالشعاع الإلكتروني

أنظمة التبخير بالشعاع الإلكتروني أكثر تعقيدًا وتكلفة. تتطلب مزودات طاقة عالية الجهد، وأنظمة توجيه مغناطيسية متطورة، وبنية تحتية تبريد أكثر قوة. هذا التعقيد هو الثمن المدفوع لتنوعه الفائق وجودة الفيلم.

اتخاذ الخيار الصحيح لتطبيقك

يجب أن يسترشد اختيارك بفهم واضح لمتطلبات المواد لديك وأهداف الجودة.

• إذا كان تركيزك الأساسي هو ترسيب مواد ذات درجة انصهار عالية (مثل الأكاسيد أو السيراميك أو المعادن المقاومة للحرارة): التبخير بالشعاع الإلكتروني هو الخيار العملي الوحيد، حيث لا يمكن للطرق الحرارية الوصول إلى درجات الحرارة اللازمة.
• إذا كان تركيزك الأساسي هو تحقيق أعلى نقاء وكثافة للفيلم للتطبيقات البصرية أو الإلكترونية الصعبة: التبخير بالشعاع الإلكتروني هو الطريقة المتفوقة بسبب آلية التسخين المباشر وتقليل خطر التلوث.
• إذا كان تركيزك الأساسي هو حل بسيط وفعال من حيث التكلفة للمعادن ذات درجة الانصهار المنخفضة حيث يكون النقاء المعتدل مقبولاً: غالبًا ما يكون التبخير الحراري كافيًا، وأكثر اقتصادًا، وأسهل في التنفيذ.

في النهاية، يتطلب اختيار التقنية المناسبة مطابقة فيزياء العملية مع متطلبات مادتك والنتيجة المرجوة لفيلمك.

جدول الملخص:

الميزة	التبخير الحراري	التبخير بالشعاع الإلكتروني
طريقة التسخين	تسخين مقاوم للبوتقة	شعاع إلكتروني مركز على المادة المصدر
الأفضل لـ	المعادن ذات درجة الانصهار المنخفضة (الألومنيوم، الذهب، الفضة)	المواد ذات درجة الانصهار العالية (الأكاسيد، السيراميك)
نقاء الفيلم	متوسط (خطر تلوث البوتقة)	عالي (البوتقة المبردة بالماء تقلل التلوث)
التكلفة والتعقيد	تكلفة أقل، نظام أبسط	تكلفة أعلى، نظام أكثر تعقيدًا

هل ما زلت غير متأكد من طريقة التبخير المناسبة لمشروعك؟ خبراء KINTEK هنا للمساعدة. نحن متخصصون في توفير معدات المختبرات والمواد الاستهلاكية المناسبة لاحتياجات الترسيب الفيزيائي للبخار (PVD) الخاصة بك. اتصل بنا اليوم لمناقشة تطبيقك والحصول على توصية مخصصة لتحقيق نتائج فائقة في الأغشية الرقيقة.

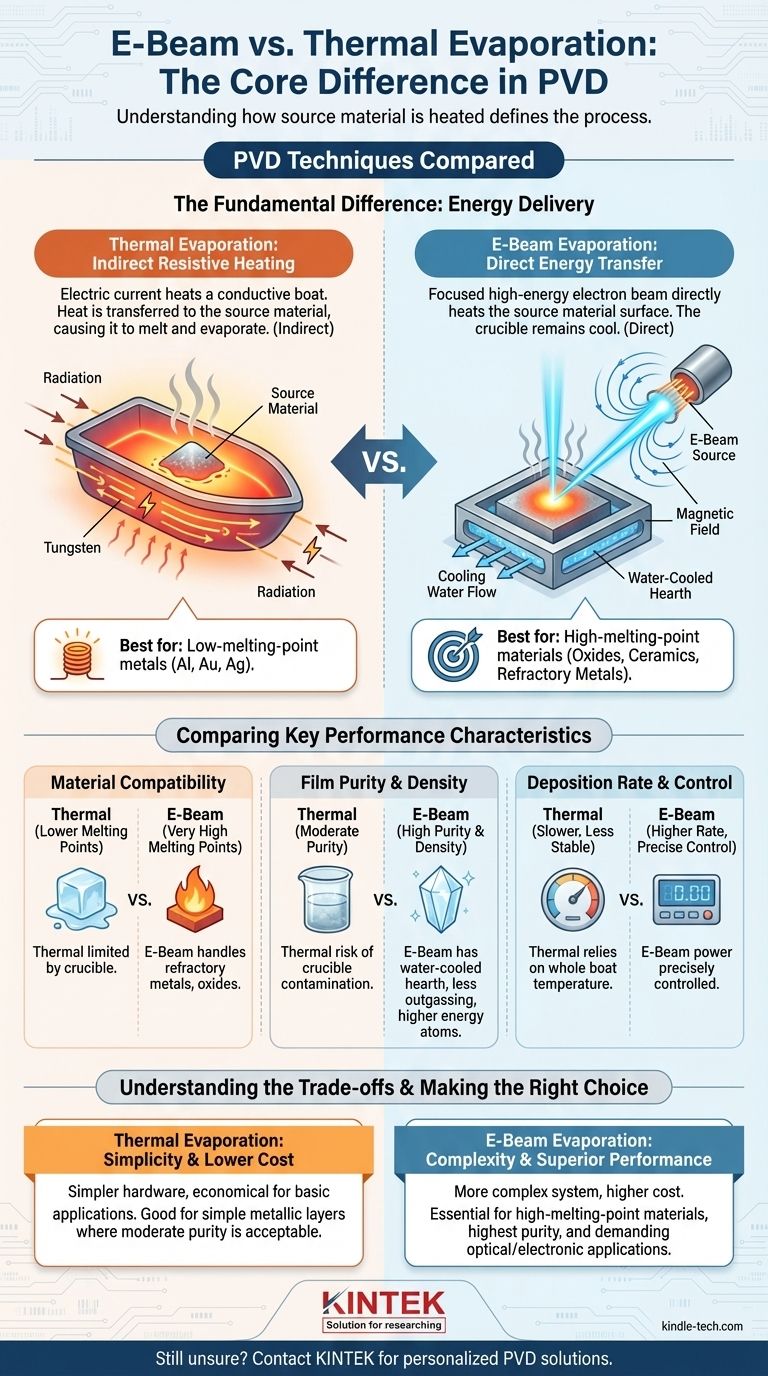

دليل مرئي
