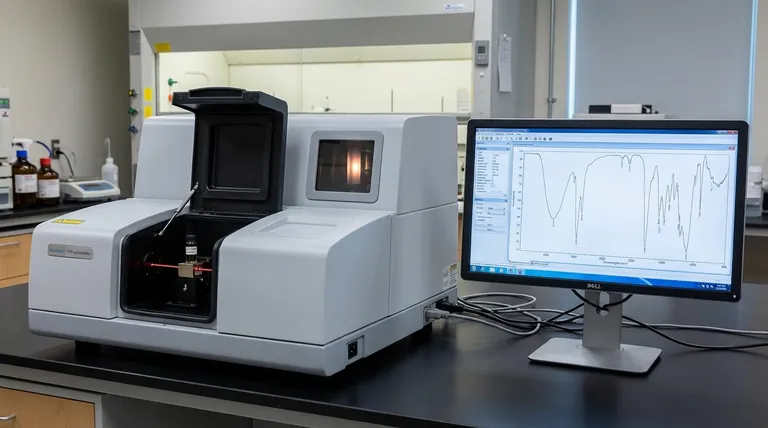

الأداة الأساسية المستخدمة في مطيافية الأشعة تحت الحمراء الحديثة هي مطياف الأشعة تحت الحمراء بتحويل فورييه (FTIR). يقوم هذا الجهاز بالتقاط بيانات طيفية عالية الدقة بسرعة من خلال تحليل كيفية امتصاص المادة لضوء الأشعة تحت الحمراء. بينما توجد أجهزة تشتت أقدم، فإن مطياف FTIR هو المعيار الحالي نظرًا لسرعته الفائقة وحساسيته ونسبة الإشارة إلى الضوضاء.
جوهر تحليل الأشعة تحت الحمراء الحديث ليس مجرد منشور أو محزوز، بل هو نظام متطور مبني حول مقياس التداخل. فهم كيفية عمل هذا المكون هو المفتاح لفهم سبب تحول FTIR إلى الطريقة المهيمنة للتعرف الكيميائي.
كيف يعمل مطياف FTIR
في قلب كل مطياف FTIR يوجد مكون تفتقر إليه الأجهزة القديمة: مقياس التداخل. النوع الأكثر شيوعًا هو مقياس تداخل مايكلسون.
دور مقياس التداخل
تتمثل مهمة مقياس التداخل في تقسيم شعاع ضوء الأشعة تحت الحمراء من المصدر إلى شعاعين منفصلين. يسافر أحد الشعاعين مسافة ثابتة إلى مرآة ثابتة وينعكس عائدًا. بينما يسافر الآخر إلى مرآة متحركة، والتي تغير باستمرار طول مسار الشعاع قبل أن ينعكس عائدًا أيضًا.
عندما يتم إعادة دمج هذين الشعاعين، فإنهما "يتداخلان" مع بعضهما البعض إما بشكل بناء (مما يخلق إشارة أقوى) أو بشكل هدام (يلغي أحدهما الآخر). يتغير نمط التداخل هذا مع تحرك المرآة المتحركة ذهابًا وإيابًا.
من مخطط التداخل إلى الطيف
لا يقيس الكاشف الطيف مباشرة. بدلاً من ذلك، يقيس شدة الضوء المدمجة كدالة لموضع المرآة المتحركة. تسمى هذه الإشارة الناتجة بمخطط التداخل.
مخطط التداخل هو إشارة معقدة تحتوي على جميع معلومات التردد الضرورية في وقت واحد. يقوم الكمبيوتر بعد ذلك بإجراء عملية رياضية تسمى تحويل فورييه على مخطط التداخل هذا. يقوم هذا الحساب بفك تشفير نمط التداخل بشكل فعال، وتحويله من إشارة في نطاق الزمن (الشدة مقابل موضع المرآة) إلى إشارة في نطاق التردد (الشدة مقابل رقم الموجة).
الناتج النهائي هو طيف الأشعة تحت الحمراء المألوف، وهو رسم بياني يوضح الترددات التي امتصتها العينة من ضوء الأشعة تحت الحمراء.
المكونات الرئيسية لنظام FTIR
مطياف FTIR هو نظام من الأجزاء المتكاملة، لكل منها وظيفة محددة.
1. مصدر إشعاع الأشعة تحت الحمراء
يتطلب النظام مصدرًا ينبعث منه إشعاع الأشعة تحت الحمراء مستمر وواسع النطاق. تشمل المصادر الشائعة الجلوبر (قضيب من كربيد السيليكون يسخن إلى أكثر من 1000 درجة مئوية) أو خيوط خزفية أخرى تتوهج عند تسخينها.
2. مقياس التداخل
كما نوقش، هذا هو المكون المركزي، وعادة ما يكون مقياس تداخل مايكلسون مع مقسم شعاع، ومرآة ثابتة، ومرآة متحركة. وهو مسؤول عن تعديل إشارة الأشعة تحت الحمراء لإنتاج مخطط التداخل.
3. حجرة العينة
هذا هو المكان الذي توضع فيه المادة المراد تحليلها. يمر شعاع الأشعة تحت الحمراء عبر العينة، وتمتص المجموعات الوظيفية المحددة داخل الجزيئات الضوء عند تردداتها المميزة.
4. الكاشف
يقيس الكاشف إشارة مخطط التداخل بعد مرورها عبر العينة. النوع الأكثر شيوعًا هو الكاشف الكهروحراري، مثل كبريتات ثلاثي جلايسين الديوتيريوم (DTGS)، وهو موثوق ويعمل في درجة حرارة الغرفة. للحصول على حساسية أعلى أو قياسات أسرع، يتم استخدام كاشف تيلوريد الزئبق والكادميوم (MCT)، والذي يتطلب تبريدًا بالنيتروجين السائل.
5. نظام الكمبيوتر
جهاز كمبيوتر مخصص ضروري. يتحكم في حركة المرآة، ويجمع البيانات من الكاشف، ويقوم بتحويل فورييه، ويعرض الطيف النهائي للمحلل.
فهم المفاضلات: FTIR مقابل الأشعة تحت الحمراء التشتتية
قبل أن يصبح FTIR مهيمنًا، استخدم الكيميائيون مطياف الأشعة تحت الحمراء التشتتية. فهم الفرق يسلط الضوء على سبب كون FTIR هو المعيار الحديث.
مطياف التشتت (الطريقة القديمة)
يستخدم جهاز التشتت مونوكروماتور، مثل منشور أو محزوز حيود، لفصل ضوء الأشعة تحت الحمراء ماديًا إلى تردداته المكونة. ثم يقوم بمسح هذه الترددات واحدًا تلو الآخر، ويقيس الامتصاص ببطء عند كل نقطة لبناء الطيف.
مزايا FTIR
تتمتع مطياف FTIR بثلاث مزايا رئيسية، تُعرف مجتمعة باسم مزايا فيلجت وجاكينو وكونيس.
- السرعة (ميزة فيلجت): نظرًا لأن FTIR يقيس جميع الترددات في وقت واحد بدلاً من واحد تلو الآخر، يمكنه الحصول على طيف كامل في ثانية أو أقل. قد يستغرق جهاز التشتت عدة دقائق.
- قوة الإشارة (ميزة جاكينو): لا تتطلب أنظمة FTIR شقوقًا ضيقة مثل أجهزة التشتت لتحقيق الدقة. وهذا يسمح بوصول كمية أكبر بكثير من الضوء (الطاقة) إلى الكاشف، مما يؤدي إلى إشارة أقوى بكثير ونسبة إشارة إلى ضوضاء أفضل.
- الدقة (ميزة كونيس): يوفر استخدام ليزر HeNe لتتبع موضع المرآة المتحركة بدقة عالية جدًا في الطول الموجي والدقة، مما يجعل الأطياف قابلة للتكرار بدرجة عالية.
اتخاذ الخيار الصحيح لتحليلك
بينما مطياف FTIR هو الأداة القياسية، فإن التكوين المحدد يعتمد على احتياجاتك التحليلية.
- إذا كان تركيزك الأساسي هو مراقبة الجودة الروتينية أو التدريس: فإن مطياف FTIR قياسي مكتبي مزود بكاشف DTGS يعمل في درجة حرارة الغرفة يكون قويًا وموثوقًا وفعالًا من حيث التكلفة.
- إذا كان تركيزك الأساسي هو تحليل الآثار أو الحركية السريعة: فأنت بحاجة إلى مطياف FTIR عالي الأداء مزود بكاشف MCT مبرد بالنيتروجين السائل لحساسيته وسرعته الفائقة.
- إذا كان تركيزك الأساسي هو تحليل العينات الصعبة أو المعتمة: ستحتاج إلى إقران FTIR بملحق أخذ عينات متخصص، مثل بلورة الانعكاس الكلي المخفف (ATR).
في النهاية، مطياف FTIR هو الأداة الحاسمة لتحليل الأشعة تحت الحمراء الحديث، حيث يوفر أداءً وتنوعًا لا مثيل لهما.
جدول الملخص:
| المكون | الوظيفة | الميزة الرئيسية |
|---|---|---|
| مصدر إشعاع الأشعة تحت الحمراء | ينبعث منه ضوء الأشعة تحت الحمراء واسع النطاق | جلوبر (كربيد السيليكون المسخن) |
| مقياس التداخل | يقسم ويعيد دمج الضوء لإنشاء مخطط تداخل | نوع مايكلسون بمرآة متحركة |
| حجرة العينة | تحتوي على المادة المراد تحليلها | يمر شعاع الأشعة تحت الحمراء عبر العينة |
| الكاشف | يقيس إشارة مخطط التداخل | DTGS (درجة حرارة الغرفة) أو MCT (مبرد، حساسية عالية) |
| نظام الكمبيوتر | يقوم بتحويل فورييه ويعرض الطيف | يحول البيانات إلى طيف الأشعة تحت الحمراء قابل للقراءة |
