ما هي الأنواع الأربعة الرئيسية لأجهزة الاستشعار؟ دليل لمصدر الطاقة ونوع الإشارة

على مستوى أساسي، تُصنف أجهزة الاستشعار عادةً إلى أربع فئات: نشطة، سلبية، تناظرية، ورقمية. تصف هذه الفئات خاصيتين مميزتين: كيفية تشغيل المستشعر وكيفية إبلاغه بالقياس. فهم هذين المحورين هو المفتاح لفهم كيفية عمل أي مستشعر.

الرؤية الأساسية هي أن "الأنواع الأربعة" هي تبسيط. في الواقع، تُصنف أجهزة الاستشعار على طول محورين مستقلين: متطلبات الطاقة الخاصة بها (نشط مقابل سلبي) ونوع إشارة الخرج الخاصة بها (تناظري مقابل رقمي). أي مستشعر معين هو مزيج من واحد من كل زوج.

المحور الأول: مصدر الطاقة (نشط مقابل سلبي)

يعتمد هذا التصنيف على ما إذا كان المستشعر يتطلب مصدر طاقة خارجيًا لأداء قياسه. يتعلق الأمر بمدخلات الطاقة.

ما هي أجهزة الاستشعار النشطة؟

تتطلب أجهزة الاستشعار النشطة مصدر طاقة خارجيًا، غالبًا ما يسمى إشارة الإثارة، للعمل. تعمل عن طريق إطلاق الطاقة في البيئة ثم قياس الاستجابة.

فكر في المستشعر النشط مثل الخفاش الذي يستخدم تحديد الموقع بالصدى. يرسل إشارة (صوت) ويستمع إلى الصدى "ليرى" محيطه.

تشمل الأمثلة الرادار، اللايدار (LiDAR)، وأجهزة استشعار المسافة بالموجات فوق الصوتية، والتي جميعها تصدر موجات للكشف عن الأجسام.

ما هي أجهزة الاستشعار السلبية؟

لا تتطلب أجهزة الاستشعار السلبية مصدر طاقة خارجيًا. بدلاً من ذلك، تولد إشارتها الكهربائية الخاصة بها استجابةً لمحفز خارجي.

يتم تشغيلها ذاتيًا عن طريق تحويل شكل واحد من الطاقة من البيئة إلى آخر. إنها ببساطة "تستمع" أو تكتشف الطاقة الموجودة.

الصمام الضوئي (photodiode)، الذي يحول الضوء مباشرة إلى تيار كهربائي، هو مثال كلاسيكي. المزدوج الحراري (thermocouple)، الذي يولد جهدًا بناءً على فرق درجة الحرارة، هو مثال آخر.

المحور الثاني: إشارة الخرج (تناظري مقابل رقمي)

يعتمد هذا التصنيف على طبيعة الإشارة التي يرسلها المستشعر إلى وحدة المعالجة (مثل المتحكم الدقيق). يتعلق الأمر بإخراج البيانات.

فهم أجهزة الاستشعار التناظرية

تنتج أجهزة الاستشعار التناظرية إشارة خرج مستمرة، عادةً جهدًا أو تيارًا، تتناسب مع الكمية المقاسة.

يمكن أن تكون للإشارة أي قيمة ضمن نطاق تشغيل المستشعر. على سبيل المثال، قد يخرج مستشعر درجة الحرارة 0.1 فولت عند 10 درجات مئوية، و 0.2 فولت عند 20 درجة مئوية، و 0.15 فولت عند 15 درجة مئوية.

تشمل الأمثلة الشائعة المقاومات الحرارية (thermistors) (مقاومات حساسة لدرجة الحرارة)، المقاومات المعتمدة على الضوء (LDRs)، وأجهزة استشعار الضغط الأساسية.

فهم أجهزة الاستشعار الرقمية

تنتج أجهزة الاستشعار الرقمية خرجًا منفصلاً وثنائيًا. يتم توصيل الإشارة كسلسلة من حالات التشغيل/الإيقاف (1 و 0).

غالبًا ما تحتوي هذه المستشعرات على مكونات داخلية، مثل محول تناظري إلى رقمي (ADC)، تقوم بمعالجة القياس الخام قبل إرسال قيمة رقمية نظيفة.

تشمل الأمثلة مستشعرات درجة الحرارة/الرطوبة الحديثة مثل DHT22 أو مقاييس التسارع عالية الدقة التي تتواصل عبر واجهات مثل I2C أو SPI.

تجميع كل ذلك معًا: الأرباع الأربعة

نظرًا لأن المحورين مستقلان، يمكنك دمجهما لتشكيل أربعة أرباع وظيفية حقيقية.

نشط-تناظري (Active-Analog)

يتطلب هذا المستشعر طاقة خارجية ويخرج إشارة مستمرة. مقياس الانفعال (strain gauge) المستخدم في جسر ويتستون هو مثال مثالي؛ فهو يحتاج إلى جهد إدخال (نشط) وينتج جهد خرج متناسب (تناظري).

نشط-رقمي (Active-Digital)

يتطلب هذا المستشعر طاقة خارجية ويخرج إشارة رقمية. يطلق مستشعر اللايدار (LiDAR) نبضات الليزر الخاصة به (نشط) ويحتوي على معالجات داخلية لإخراج قيمة مسافة رقمية دقيقة (رقمي).

سلبي-تناظري (Passive-Analog)

يولد هذا المستشعر طاقته الخاصة ويخرج إشارة مستمرة. ينشئ المزدوج الحراري (thermocouple) جهدًا من الحرارة (سلبي) يتناسب مباشرة مع فرق درجة الحرارة (تناظري).

سلبي-رقمي (Passive-Digital)

يولد هذا المستشعر طاقته الخاصة ويخرج إشارة ثنائية. يكتشف مستشعر الحركة بالأشعة تحت الحمراء السلبية (PIR) الطاقة تحت الحمراء من حرارة الجسم (سلبي) ويخرج إشارة بسيطة عالية/منخفضة للإشارة إلى الحركة (رقمي).

فهم المقايضات

اختيار المستشعر لا يتعلق فقط بما يقيسه، بل بكيفية عمله. لهذه التصنيفات آثار عملية مباشرة.

استهلاك الطاقة

تعد أجهزة الاستشعار السلبية بطبيعتها أكثر كفاءة في استخدام الطاقة لأنها لا تحتاج إلى مصدر طاقة ثابت للإثارة. وهذا يجعلها مثالية للتطبيقات التي تعمل بالبطارية أو حصاد الطاقة.

التعقيد والضوضاء

غالبًا ما تكون أجهزة الاستشعار الرقمية أسهل في التكامل مع المتحكمات الدقيقة الحديثة. إنها تتعامل مع التحويل من ظاهرة فيزيائية إلى رقم رقمي داخليًا، مما يوفر إشارة نظيفة ومقاومة للضوضاء.

تتطلب أجهزة الاستشعار التناظرية محولًا تناظريًا إلى رقمي (ADC) على المتحكم الدقيق الخاص بك، وتكون إشاراتها أكثر عرضة للضوضاء الكهربائية، مما قد يقلل من الدقة إذا لم يتم تصفيتها بشكل صحيح.

التكلفة والوظائف

يمكن أن يؤثر الاختيار على التكلفة والميزات. مقياس حرارة تناظري بسيط رخيص جدًا، لكن مستشعر درجة حرارة رقمي عالي الدقة قد يكون أغلى بينما يوفر دقة أعلى وتكاملًا أسهل.

كيفية تطبيق هذا على مشروعك

استخدم هذه التصنيفات كإطار عمل لتوجيه عملية الاختيار الخاصة بك.

• إذا كان تركيزك الأساسي هو التشغيل منخفض الطاقة: أعط الأولوية لأجهزة الاستشعار السلبية لزيادة عمر البطارية أو تمكين حصاد الطاقة.
• إذا كان تركيزك الأساسي هو سهولة التكامل ومناعة الضوضاء: فضل أجهزة الاستشعار الرقمية لتبسيط تصميم الدائرة وتطوير البرامج.
• إذا كان تركيزك الأساسي هو قياس ظاهرة دقيقة ومستمرة: قد يوفر المستشعر التناظري البيانات الخام عالية الدقة التي تحتاجها، بافتراض أنه يمكنك تهيئة الإشارة ومعالجتها بشكل صحيح.
• إذا كان تركيزك الأساسي هو استكشاف البيئة بنشاط: فأنت بحاجة بطبيعة الحال إلى مستشعر نشط، مثل قياس المسافة بالموجات فوق الصوتية أو مسح غرفة باستخدام اللايدار.

فهم هذين المحورين - مصدر الطاقة ونوع الإشارة - ينقلك من مجرد سرد أنواع المستشعرات إلى اختيار الأداة المناسبة بشكل استراتيجي لتحديك الهندسي.

جدول ملخص:

نوع المستشعر	مصدر الطاقة	إشارة الخرج	أمثلة رئيسية
نشط-تناظري	يتطلب طاقة خارجية	مستمرة (مثل الجهد)	مقياس الانفعال في جسر ويتستون
نشط-رقمي	يتطلب طاقة خارجية	منفصلة (ثنائية، مثل I2C/SPI)	مستشعر مسافة اللايدار
سلبي-تناظري	ذاتي التشغيل (من المحفز)	مستمرة (مثل الجهد)	مزدوج حراري، صمام ضوئي
سلبي-رقمي	ذاتي التشغيل (من المحفز)	منفصلة (ثنائية، تشغيل/إيقاف)	مستشعر حركة PIR

هل أنت مستعد لاختيار المستشعر المثالي لتطبيقك المختبري؟ المستشعر الصحيح أمر بالغ الأهمية لجمع البيانات الدقيقة والنجاح التجريبي. تتخصص KINTEK في معدات ومستهلكات المختبرات عالية الجودة، وتخدم الباحثين والمتخصصين في المختبرات. يمكن لخبرائنا مساعدتك في التنقل بين مواصفات المستشعرات - من متطلبات الطاقة إلى إخراج الإشارة - مما يضمن حصولك على أدوات موثوقة ودقيقة لاحتياجاتك الفريدة. اتصل بفريقنا الفني اليوم للحصول على استشارة شخصية!

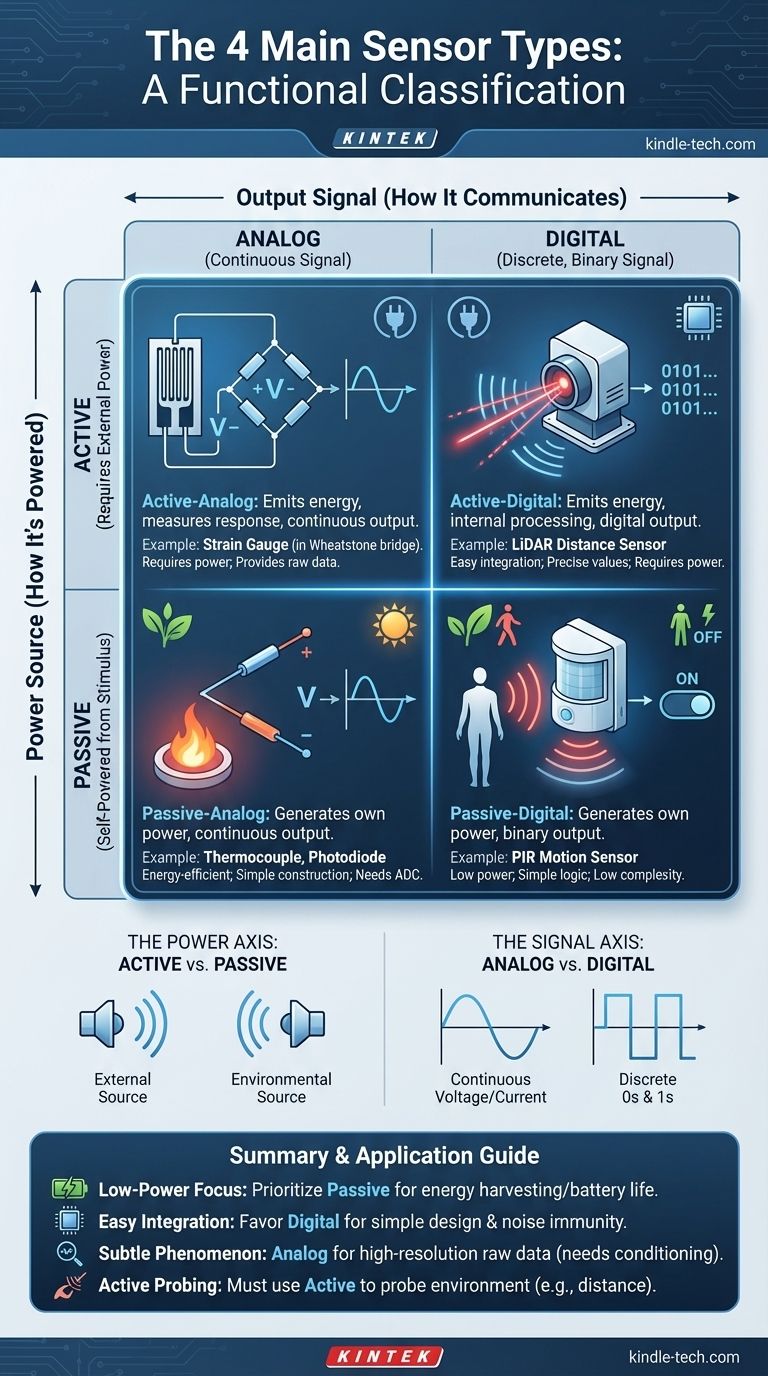

دليل مرئي
