معرفة كيف يتم توليد حزمة الإلكترونات في نظام الحزمة الإلكترونية؟رؤى أساسية في الانبعاثات الحرارية والمزيد
الصورة الرمزية للمؤلف

فريق التقنية · Kintek Solution

محدث منذ شهرين

كيف يتم توليد حزمة الإلكترونات في نظام الحزمة الإلكترونية؟رؤى أساسية في الانبعاثات الحرارية والمزيد

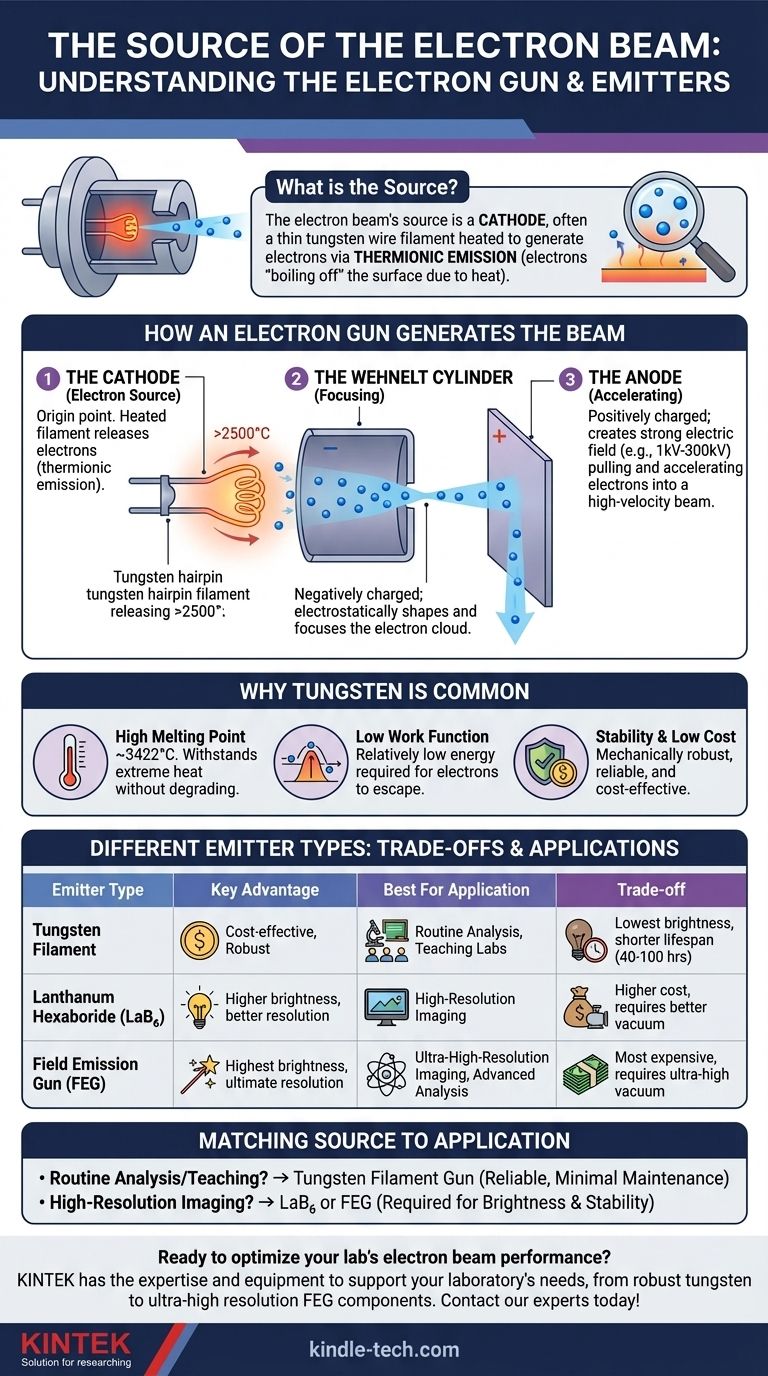

يتم توليد شعاع الإلكترون في نظام الحزمة الإلكترونية في المقام الأول عن طريق تسخين خيوط التنغستن داخل مدفع الإلكترون.تحدث هذه العملية، المعروفة باسم الانبعاث بالتأين الحراري، عندما يتم تطبيق جهد عالي (يصل إلى 10 كيلو فولت) على الفتيل، مما يؤدي إلى انبعاث الإلكترونات.وتشكل هذه الإلكترونات شعاع الإلكترون الذي يتم تركيزه وتوجيهه بعد ذلك من خلال غرفة مفرغة من الهواء للتفاعل مع المادة المتبخرة.وتضمن بيئة التفريغ انتشار حزمة الإلكترونات دون عوائق.كما يمكن لطرق أخرى، مثل انبعاث إلكترون المجال أو تقنيات القوس الأنودي، توليد حزم إلكترونات، لكن الانبعاث بالتأين الحراري باستخدام خيوط التنجستن هو الأسلوب الأكثر شيوعاً.

شرح النقاط الرئيسية:

كيف يتم توليد حزمة الإلكترونات في نظام الحزمة الإلكترونية؟رؤى أساسية في الانبعاثات الحرارية والمزيد
  1. توليد شعاع الإلكترون عبر الانبعاث الحراري:

    • يتم توليد شعاع الإلكترون عن طريق تسخين خيوط التنغستن في مدفع الإلكترون.
    • يتم تطبيق جهد عالٍ (يصل إلى 10 كيلو فولت) على الفتيل، مما يؤدي إلى انبعاث الإلكترونات من خلال الانبعاث بالتأين الحراري.
    • هذه العملية هي الطريقة الأكثر شيوعًا لتوليد حزم الإلكترونات في أنظمة مثل مبخرات الحزمة الإلكترونية.
  2. دور خيوط التنغستن:

    • يعمل الفتيل، الذي غالباً ما يكون على شكل دبوس شعر من التنغستن، ككاثود في المدفع الإلكتروني.
    • ويستخدم التنغستن بسبب درجة انصهاره العالية وقدرته على تحمل درجات الحرارة العالية دون أن يتحلل.
    • يضمن تصميم الفتيل انبعاث الإلكترونات وتوليد الحزمة بكفاءة.
  3. بيئة الفراغ:

    • يتم تفريغ كل من مسدس الإلكترون وغرفة العمل لإنشاء فراغ.
    • يمنع التفريغ التداخل من جزيئات الهواء، مما يضمن انتشار شعاع الإلكترون دون عوائق إلى المادة المتبخرة.
  4. طرق توليد الحزمة الإلكترونية البديلة:

    • إلى جانب الانبعاث الحراري، يمكن أيضًا توليد حزم الإلكترونات من خلال:
      • الانبعاث الإلكتروني الميداني:تنبعث الإلكترونات بسبب مجال كهربائي قوي.
      • طرق أنوديك القوس:يتم توليد الإلكترونات عبر تفريغ قوس كهربائي بين الأقطاب الكهربائية.
    • هذه الطرق أقل شيوعاً ولكن يمكن استخدامها في التطبيقات المتخصصة.
  5. مكونات نظام الحزمة الإلكترونية:

    • مدفع إلكتروني:تحتوي على الفتيل وتولد شعاع الإلكترون.
    • البوتقات:عقد مواد التبخير التي يتم تسخينها بواسطة شعاع الإلكترون لتغليف الركيزة.
    • غرفة التفريغ:يضم الركيزة والبوتقات، ويحافظ على بيئة التفريغ اللازمة لانتشار الحزمة الإلكترونية.
  6. التطبيقات والأهمية:

    • تعتبر حزم الإلكترونات بالغة الأهمية في عمليات مثل تبخير الحزمة الإلكترونية، حيث تقوم بتسخين المواد لإنشاء أغشية أو طلاءات رقيقة.
    • ويسمح التحكم الدقيق في شعاع الإلكترون بالحصول على طلاءات عالية الجودة وموحدة على الركائز.

من خلال فهم هذه النقاط الرئيسية، يمكن لمشتري المعدات والمواد الاستهلاكية اتخاذ قرارات مستنيرة بشأن المكونات والأنظمة المطلوبة لتطبيقاتهم المحددة.يلعب كل من اختيار مادة الفتيل وجودة نظام التفريغ وطريقة توليد الحزمة الإلكترونية أدوارًا حاسمة في أداء النظام وكفاءته.

جدول ملخص:

الجانب التفاصيل
توليد شعاع الإلكترون يتم توليدها عبر الانبعاث بالتأين الحراري عن طريق تسخين خيوط التنجستن.
خيوط التنجستن تعمل ككاثود؛ تتحمل درجات الحرارة العالية لانبعاثات فعالة.
بيئة الفراغ يضمن انتشار شعاع الإلكترون دون عوائق من خلال القضاء على تداخل الهواء.
الطرق البديلة تقنيات الانبعاث الإلكتروني الميداني والقوس الأنودي (أقل شيوعاً).
مكونات النظام مدفع الإلكترون والبوتقات وحجرة التفريغ.
التطبيقات يستخدم في تبخير الحزمة الإلكترونية لطلاء الأغشية الرقيقة وغيرها.

هل تحتاج إلى مساعدة في اختيار نظام الحزمة الإلكترونية المناسب لتطبيقك؟ اتصل بخبرائنا اليوم !
