ما هي العملية الحرارية للتبخير؟ دليل لترسيب الأغشية الرقيقة عالية النقاء

في جوهره، التبخير الحراري هو طريقة ترسيب فيزيائي للبخار (PVD) تستخدم حرارة شديدة لتحويل مادة صلبة إلى غاز داخل فراغ. ثم ينتقل هذا البخار ويتكثف على سطح أكثر برودة، يُعرف بالركيزة، لتشكيل طبقة رقيقة جدًا ومتجانسة. إنها إحدى التقنيات الأساسية لإنشاء طلاءات عالية الأداء على مستوى النانو.

التحدي الأساسي في العديد من التقنيات المتقدمة هو تطبيق طبقة رقيقة جدًا ومتجانسة تمامًا من مادة على أخرى. يحل التبخير الحراري هذه المشكلة باستخدام الحرارة "لغلي" مادة المصدر في فراغ، مما يسمح لذراتها بالانتقال دون عوائق وإعادة التصلب كطبقة نقية على سطح مستهدف.

المبدأ الأساسي: من الصلب إلى البخار إلى الفيلم

تخضع العملية بأكملها لتسلسل مباشر من التغيرات في الحالة الفيزيائية، يتم التحكم فيها بدقة داخل بيئة متخصصة.

اكتساب الطاقة للهروب

في جوهره، يحدث التبخير عندما تكتسب ذرات المادة طاقة حرارية كافية للتغلب على القوى التي تربطها معًا في حالة صلبة أو سائلة. في التبخير الحراري، يتم توفير هذه الطاقة عمدًا بواسطة مصدر حرارة.

مع ارتفاع درجة حرارة مادة المصدر، يزداد ضغط بخارها حتى تبدأ في التسامي أو التبخر، مطلقة سحابة من الذرات أو الجزيئات الفردية.

الدور الحاسم للفراغ

يجب أن تتم هذه العملية في غرفة تفريغ عالية. الفراغ ليس تفصيلاً تافهاً؛ إنه ضروري للنجاح.

عن طريق إزالة معظم الهواء وجزيئات الغاز الأخرى، يخلق الفراغ مسارًا واضحًا للمادة المتبخرة للانتقال. يمنع هذا "المسار الحر المتوسط" الطويل ذرات الطلاء من الاصطدام بجزيئات الهواء، والتي قد تشتتها وتدخل شوائب إلى الفيلم النهائي.

التكثف على الركيزة

تنتقل الذرات المتبخرة في مسار مستقيم ومباشر من المصدر إلى الركيزة الأكثر برودة الموضوعة فوقه أو بالقرب منه. عند ملامسة السطح الأكثر برودة، تفقد الذرات طاقتها بسرعة وتتكثف مرة أخرى إلى حالة صلبة.

يتراكم هذا التكثف المتحكم فيه، طبقة تلو الأخرى، لتشكيل طبقة رقيقة وصلبة وعالية النقاء على سطح الركيزة.

تشريح نظام التبخير المقاوم

الشكل الأكثر شيوعًا للتبخير الحراري هو التبخير الحراري المقاوم. وقد سمي بهذا الاسم لطريقة توليد الحرارة من خلال المقاومة الكهربائية.

مصدر الحرارة: القارب المقاوم

عنصر التسخين هو عادة وعاء صغير مصنوع من معدن حراري مثل التنجستن، وغالبًا ما يكون على شكل "قارب" به غمازة أو ملف يشبه السلة. توضع المادة المراد تبخيرها داخل هذا القارب.

يمر تيار كهربائي عالي عبر القارب. وبسبب مقاومته الكهربائية، يسخن القارب بسرعة - غالبًا إلى آلاف الدرجات - وينقل تلك الطاقة الحرارية مباشرة إلى مادة المصدر.

مادة المصدر: أساس الطلاء

هذه هي المادة الصلبة - غالبًا في شكل حبيبات أو أسلاك - التي تنوي ترسيبها كفيلم رقيق. يعتمد اختيار المادة بالكامل على الخصائص المطلوبة للطلاء النهائي، مثل الموصلية الكهربائية، أو الانعكاسية البصرية، أو الصلابة.

الركيزة: الهدف من الترسيب

الركيزة هي الجسم أو المادة التي يتم طلاؤها. يمكن أن تكون هذه رقاقة سيليكون لرقاقة دقيقة، أو عدسة زجاجية لطلاء مضاد للانعكاس، أو زرع طبي. يتم وضعها بشكل استراتيجي لاعتراض تدفق البخار من المصدر.

فهم المفاضلات والاختلافات

على الرغم من فعاليته، فإن التبخير الحراري المقاوم ليس الطريقة الوحيدة، ويأتي مع قيود محددة. فهم هذه القيود هو المفتاح لاتخاذ القرار الصحيح للعملية.

التبخير المقاوم: البساطة والتكلفة

الميزة الأساسية للتبخير المقاوم هي بساطته وتكلفته المنخفضة نسبيًا. المعدات أقل تعقيدًا من طرق PVD الأخرى، مما يجعلها في متناول مجموعة واسعة من تطبيقات البحث والإنتاج.

ومع ذلك، فإن عيبه الرئيسي هو أنه غير مناسب للمواد ذات درجات حرارة التبخير العالية جدًا. هناك أيضًا خطر ضئيل من تبخر مادة القارب نفسها قليلاً وتلويث الفيلم.

تبخير الشعاع الإلكتروني (E-Beam): بديل عالي النقاء

للتطبيقات الأكثر تطلبًا، يتم استخدام تبخير الشعاع الإلكتروني (e-beam). في هذه العملية، يتم إطلاق شعاع عالي الطاقة من الإلكترونات على مادة المصدر، مما يولد حرارة شديدة ومحلية.

يمكن لهذه الطريقة تبخير المواد ذات نقاط الانصهار العالية جدًا وتنتج أغشية ذات نقاء استثنائي، حيث لا يقوم مصدر الحرارة (شعاع الإلكترون) بأي اتصال مادي مع المادة.

قيود خط الرؤية

قيد أساسي لجميع طرق التبخير الحراري هو أنها عمليات خط الرؤية. ينتقل البخار في خط مستقيم من المصدر إلى الركيزة.

وهذا يعني أنها ممتازة لطلاء الأسطح المستوية ولكنها تواجه صعوبة في طلاء الأشكال ثلاثية الأبعاد المعقدة ذات الأجزاء السفلية أو الأسطح المخفية بشكل موحد.

اتخاذ القرار الصحيح لهدفك

يعتمد اختيار تقنية الترسيب الصحيحة على أهدافك المحددة للنقاء واختيار المواد وهندسة المكونات.

• إذا كان تركيزك الأساسي هو الطلاء الفعال من حيث التكلفة للمواد الأبسط: فإن التبخير الحراري المقاوم القياسي هو الخيار الأكثر مباشرة واقتصادية.
• إذا كان تركيزك الأساسي هو تحقيق أقصى نقاء أو طلاء مواد عالية الحرارة: يوفر تبخير الشعاع الإلكتروني أداءً ونظافة فائقين.
• إذا كان تركيزك الأساسي هو طلاء الأشكال ثلاثية الأبعاد المعقدة بشكل موحد: يجب عليك البحث في تقنيات غير التبخير مثل التذرية (sputtering)، والتي لا تحتوي على نفس قيود خط الرؤية.

من خلال فهم هذه المبادئ الأساسية، يمكنك هندسة الأسطح المادية عمدًا وإنشاء مكونات ذات خصائص مصممة بدقة.

جدول الملخص:

الجانب	التفاصيل الرئيسية
نوع العملية	الترسيب الفيزيائي للبخار (PVD)
المبدأ الأساسي	تسخين مادة مصدر صلبة لإنشاء بخار يتكثف على ركيزة
المتطلب الرئيسي	بيئة تفريغ عالية لمسار واضح وغير معاق
الطريقة الشائعة	التبخير المقاوم (باستخدام قارب معدني ساخن)
الأفضل لـ	طلاءات فعالة من حيث التكلفة وعالية النقاء على الأسطح المستوية
القيود	عملية خط الرؤية؛ تواجه صعوبة مع الأشكال ثلاثية الأبعاد المعقدة

هل أنت مستعد لهندسة أسطح فائقة؟

يعد اختيار تقنية الترسيب الصحيحة أمرًا بالغ الأهمية لنجاح مشروعك. سواء كنت بحاجة إلى فعالية التكلفة للتبخير المقاوم أو قدرات النقاء العالية لأنظمة الشعاع الإلكتروني، فإن KINTEK لديها الخبرة والمعدات لتلبية الاحتياجات المحددة لمختبرك.

نحن متخصصون في توفير معدات المختبرات والمواد الاستهلاكية الموثوقة لترسيب الأغشية الرقيقة، مما يساعدك على إنشاء مكونات ذات خصائص مصممة بدقة.

اتصل بخبرائنا اليوم لمناقشة تطبيقك والعثور على حل التبخير الحراري المثالي لمختبرك.

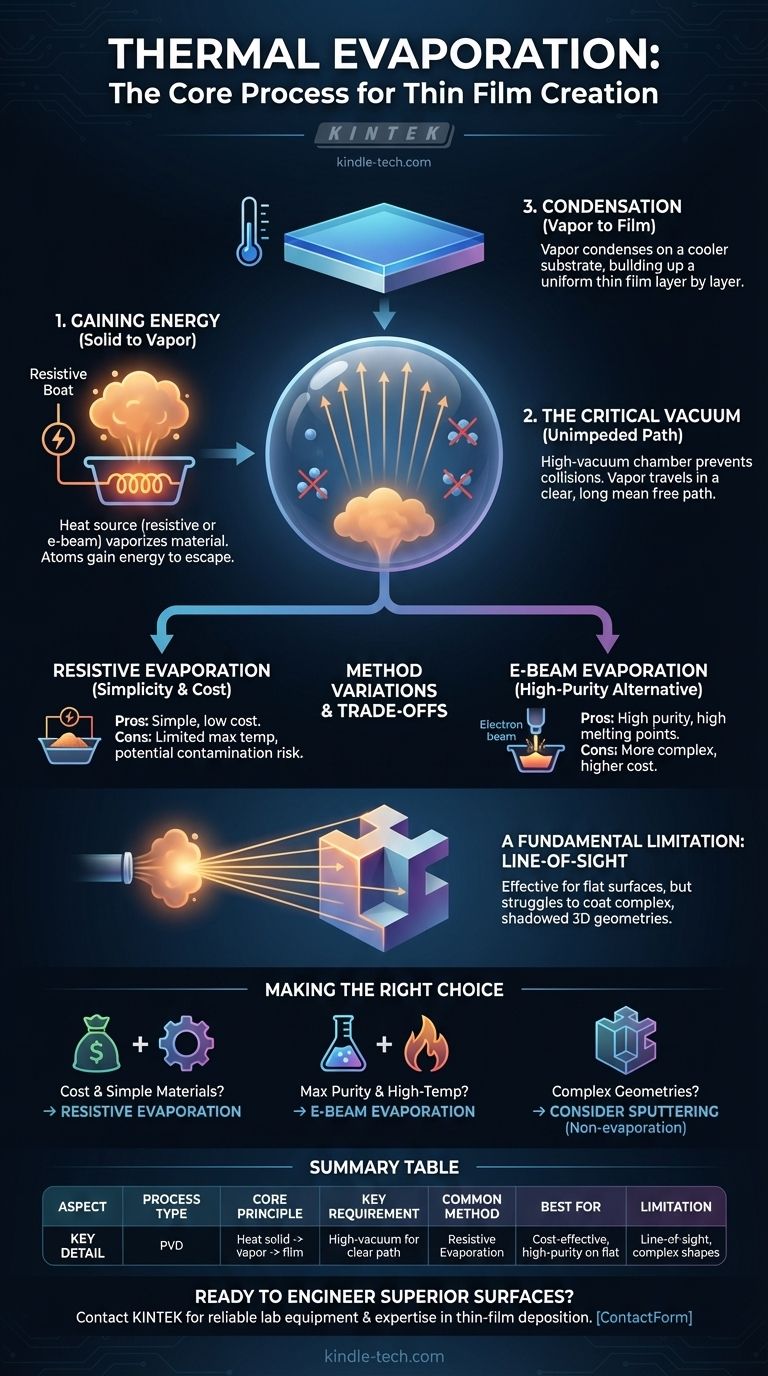

دليل مرئي
