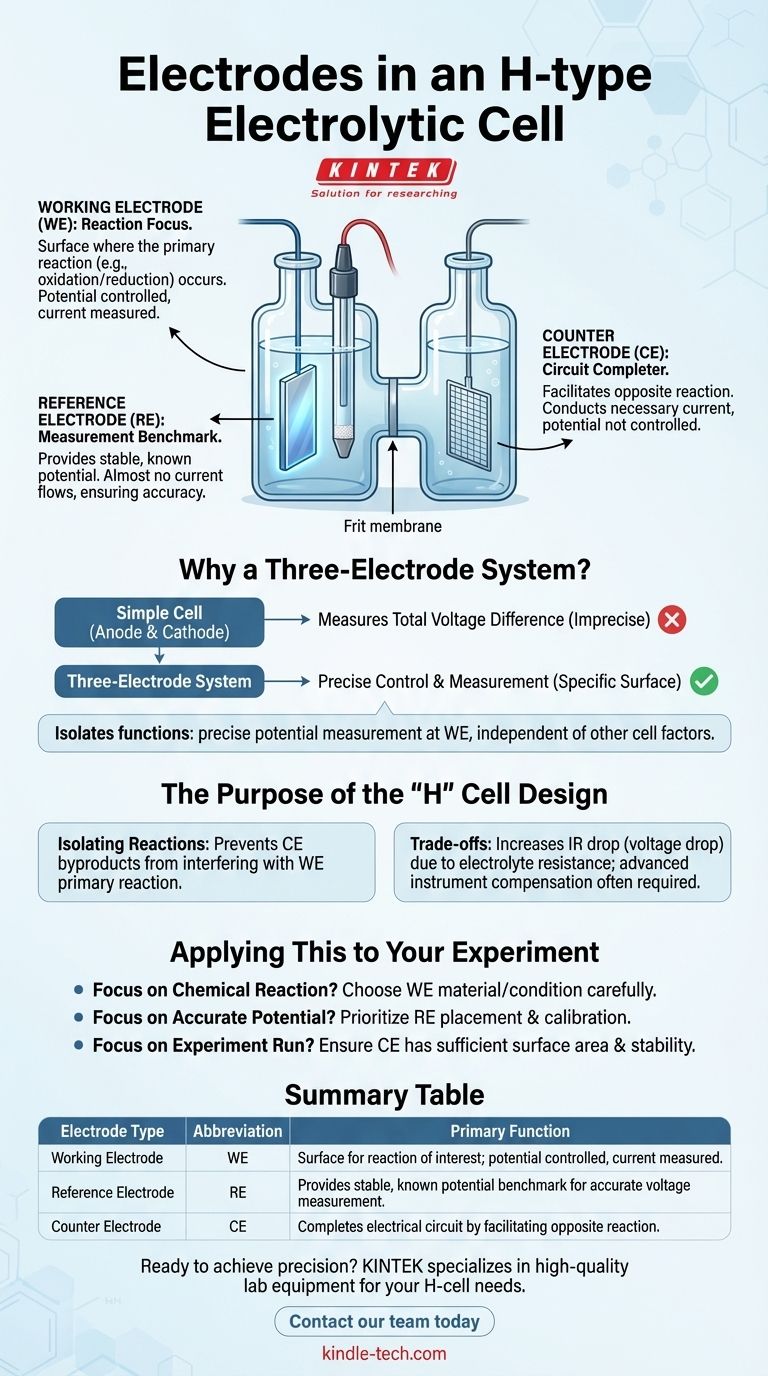

باختصار، تستخدم الخلية الإلكتروليتية من النوع H نظامًا ثلاثي الأقطاب لإجراء التحليل الكهروكيميائي بدقة عالية. هذه المكونات الثلاثة المتميزة هي القطب العامل (WE)، والقطب المقابل (CE)، والقطب المرجعي (RE). يلعب كل منها دورًا متخصصًا وحاسمًا في التحكم في التجربة وقياس النتائج بدقة.
المبدأ الأساسي هو فصل المهام. بينما تجمع الخلية البسيطة وظائف تدفق التيار وقياس الجهد في قطبين، فإن نظام الأقطاب الثلاثة يعزلها. وهذا يسمح للمجرب بالتحكم بدقة وقياس الجهد عند القطب حيث يحدث التفاعل المطلوب، بغض النظر عن العوامل الأخرى في الخلية.
لماذا يعتبر نظام الأقطاب الثلاثة هو المعيار
الهدف من معظم التجارب الكهروكيميائية هو دراسة التفاعل الذي يحدث على سطح معين. إن الإعداد البسيط ذو القطبين (الأنود والكاثود) غير كافٍ لذلك لأنه يمكنك فقط قياس فرق الجهد الكلي عبر الخلية بأكملها. لا يمكنك معرفة الجهد الدقيق على سطح القطب الواحد الذي تهتم به.
دور القطب العامل (WE)
القطب العامل هو النقطة المحورية للتجربة. إنه السطح الذي يحدث عليه التفاعل الكهروكيميائي الذي تقوم بالتحقيق فيه - سواء كان أكسدة أو اختزال.
يتم التحكم في جهده بنشاط بواسطة جهاز يسمى مقياس الجهد (potentiostat)، ويتم قياس التيار الناتج. تعد مادة وتحضير القطب العامل متغيرات حاسمة في التجربة.
دور القطب المقابل (CE)
القطب المقابل، المعروف أيضًا بالقطب المساعد، له وظيفة أساسية واحدة: إكمال الدائرة الكهربائية. إنه يوصل الكهرباء اللازمة لدعم التفاعل الذي يحدث عند القطب العامل.
يوفر القطب المقابل ببساطة سطحًا لحدوث التفاعل المعاكس (على سبيل المثال، الأكسدة إذا كان القطب العامل يخضع للاختزال). لا يتم قياس أو التحكم في جهده، ويتم اختيار مادته لتكون خاملة وقادرة على التعامل مع التيار المطلوب دون التدخل في التجربة الرئيسية.
الدور الحاسم للقطب المرجعي (RE)
القطب المرجعي هو المفتاح للقياس الدقيق. إنه يعمل كمعيار ثابت ومستقر بجهد معروف وغير متغير.
يقيس مقياس الفولتميتر عالي المقاومة فرق الجهد بين القطب العامل وهذا القطب المرجعي المستقر. الأهم من ذلك، لا يتدفق أي تيار تقريبًا عبر القطب المرجعي. وهذا يضمن بقاء جهده ثابتًا، مما يوفر نقطة صفر موثوقة يمكن من خلالها قياس جهد القطب العامل بدقة.
الغرض من تصميم الخلية "H"
الشكل الفيزيائي لخلية H لا يقل أهمية عن الأقطاب الكهربائية بداخلها. يفصل التصميم فيزيائيًا نصفي الخلية لمنع التفاعلات غير المرغوب فيها.
عزل التفاعلات

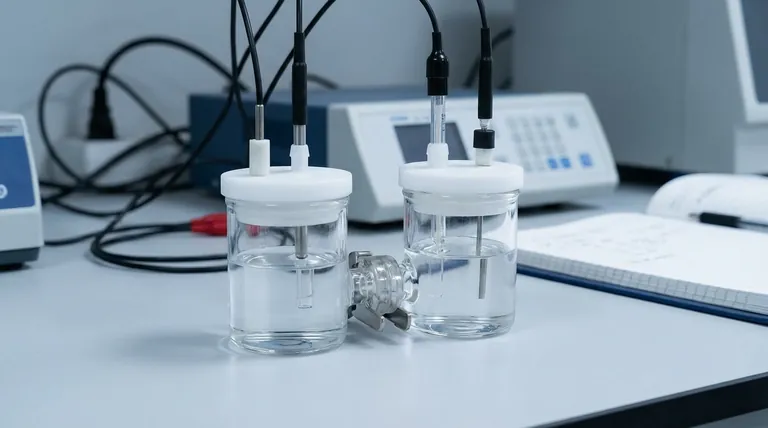

تتكون خلية H من حجرتين، غالبًا ما تكونان متصلتين بواسطة مرشح زجاجي أو غشاء شبه منفذ. يتم وضع القطبين العامل والمرجعي في حجرة واحدة، بينما يتم وضع القطب المقابل في الحجرة الأخرى.
يمنع هذا الفصل المنتجات الثانوية المتولدة عند القطب المقابل من الهجرة والتلوث أو التدخل في التفاعل الأساسي الذي يتم دراسته عند القطب العامل.
فهم المفاضلات
الفصل، على الرغم من فائدته، لا يخلو من تكاليفه. يحتوي محلول الإلكتروليت على مقاومته الخاصة، ويزيد فصل الأقطاب هذه المسافة.
يمكن أن تسبب هذه المقاومة انخفاضًا في الجهد (المعروف باسم IR drop) بين القطب المرجعي والقطب العامل، مما قد يؤدي إلى انحراف طفيف في الجهد المطبق. يمكن للأجهزة المتقدمة غالبًا تعويض ذلك، ولكنه قيد فيزيائي أساسي يجب الانتباه إليه. الإعداد أيضًا أكثر تعقيدًا وتكلفة بطبيعته من خلية الكأس البسيطة.
كيفية تطبيق هذا على تجربتك
يسمح لك فهم هذه المكونات بتصميم وتفسير نتائجك بشكل صحيح. يحدد هدفك التجريبي القطب الذي يجب أن تركز عليه.
- إذا كان تركيزك الأساسي هو دراسة تفاعل كيميائي معين: القطب العامل هو سطح اهتمامك، ويجب عليك اختيار مادته وحالته بعناية.
- إذا كان تركيزك الأساسي هو الحصول على قياسات جهد مستقرة ودقيقة: القطب المرجعي هو المكون غير القابل للتفاوض، ووضعه ومعايرته بشكل صحيح أمر بالغ الأحديد.
- إذا كان تركيزك الأساسي هو ضمان إمكانية تشغيل التجربة: دور القطب المقابل هو تمرير التيار الضروري، ويجب أن يكون له مساحة سطح كافية واستقرار للقيام بذلك دون تدخل.
إتقان وظيفة كل قطب هو الأساس لإجراء تحليل كهروكيميائي ذي مغزى وقابل للتكرار.
جدول الملخص:
| نوع القطب | الاختصار | الوظيفة الأساسية |
|---|---|---|
| القطب العامل | WE | السطح الذي يحدث عليه التفاعل المطلوب؛ يتم التحكم في جهده وقياس التيار. |
| القطب المرجعي | RE | يوفر معيارًا مستقرًا ومعروفًا للجهد لقياس الجهد بدقة. |
| القطب المقابل | CE | يكمل الدائرة الكهربائية بتسهيل التفاعل المعاكس. |
