دقة التحكم في درجة حرارة فرن دثر غرفة التجارب ذات درجة الحرارة العالية

العوامل التي تؤثر على دقة التحكم في درجة الحرارة

مستشعرات درجة الحرارة

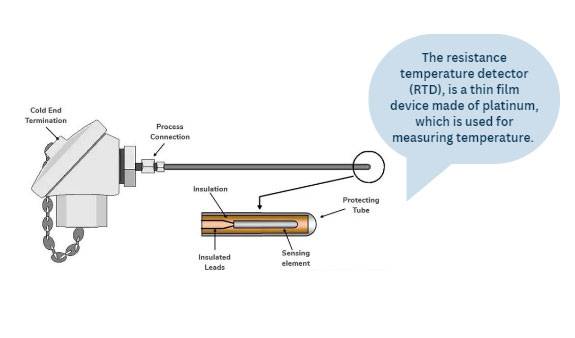

تلعب مستشعرات درجة الحرارة عالية الدقة، مثل المزدوجات الحرارية وكاشفات درجة الحرارة المقاومة (RTDs)، دورًا محوريًا في تعزيز دقة استشعار درجة الحرارة والتغذية المرتدة داخل أفران دثر. صُممت هذه المستشعرات لقياس درجة الحرارة بدرجة عالية من الدقة، وغالبًا ما تكون في حدود أجزاء من الدرجة المئوية. وتؤثر دقة هذه المستشعرات بشكل مباشر على فعالية أنظمة التحكم في درجة الحرارة، مما يضمن الحفاظ على درجة الحرارة المطلوبة باستمرار.

في أفران الدثر، حيث يعد التحكم الدقيق في درجة الحرارة أمرًا بالغ الأهمية لمختلف التطبيقات العلمية والصناعية، يمكن أن يؤدي استخدام مستشعرات درجة الحرارة المتقدمة إلى تحسين موثوقية النتائج التجريبية بشكل كبير. على سبيل المثال، يمكن للمزدوجات الحرارية، التي تعتمد على تأثير سيبيك، قياس نطاق واسع من درجات الحرارة وهي معروفة بأوقات استجابتها السريعة. ومن ناحية أخرى، توفر أجهزة RTDs، التي تعتمد على تغير مقاومة المادة مع درجة الحرارة، دقة وثباتًا أعلى، مما يجعلها مناسبة للتطبيقات التي تتطلب قياسات دقيقة لدرجة الحرارة.

ويؤدي تكامل هذه المستشعرات عالية الدقة مع أنظمة التحكم المتقدمة، مثل وحدات التحكم PID الذكية، إلى زيادة فعاليتها. يمكن لوحدات التحكم هذه ضبط معلمات التحكم تلقائيًا استنادًا إلى بيانات الوقت الحقيقي من المستشعرات، مما يحسن التحكم في درجة الحرارة لتقليل الانحرافات. ويضمن هذا التآزر أن يعمل الفرن المكتوم ضمن نطاق درجة الحرارة المرغوبة، مما يساهم في تحسين الأداء العام ونتائج تجريبية أكثر دقة.

باختصار، يعد اختيار أجهزة استشعار درجة الحرارة عالية الدقة وتنفيذها أمرًا بالغ الأهمية لتحقيق التحكم الأمثل في درجة الحرارة في أفران الدثر. تتيح قدرتها على توفير تغذية راجعة دقيقة وفي الوقت المناسب إجراء تعديلات أكثر دقة، مما يؤدي في النهاية إلى تحسين الدقة والموثوقية التجريبية.

أنظمة التحكم

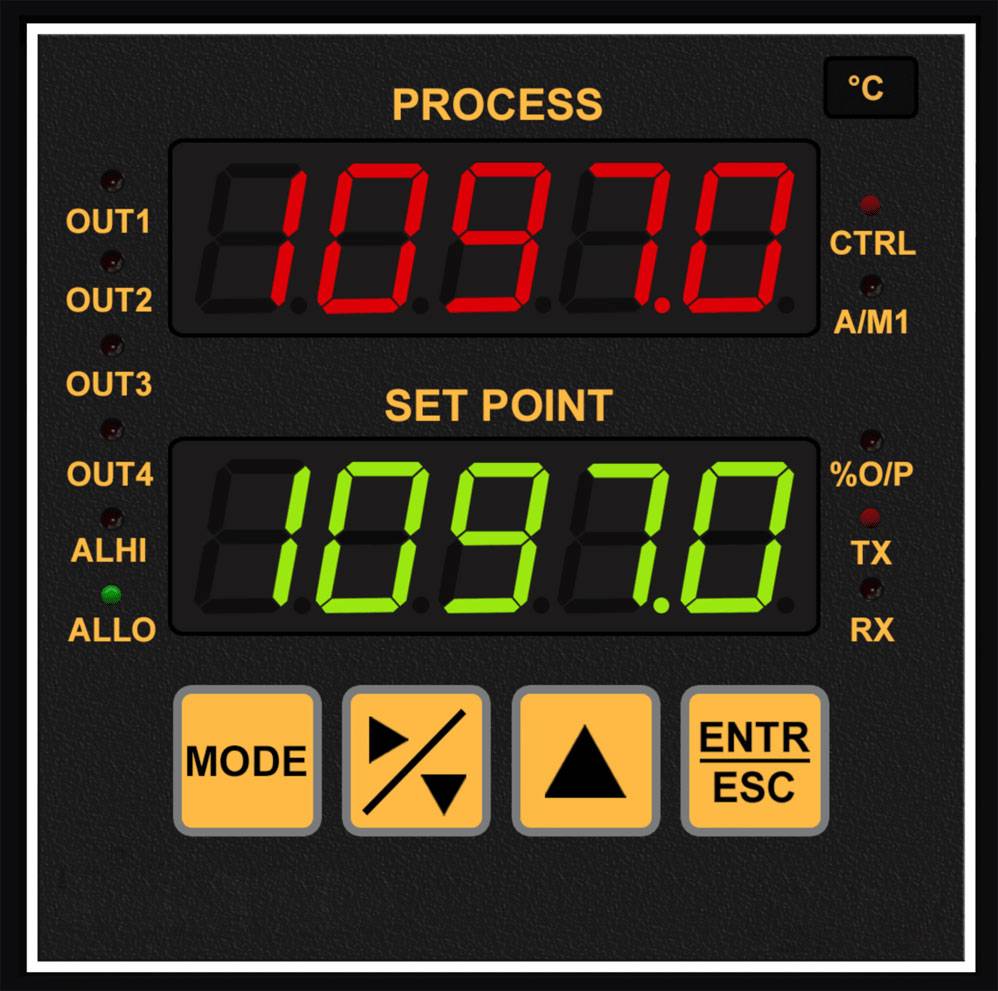

تلعب أنظمة التحكم المتقدمة دورًا محوريًا في تعزيز دقة التحكم في درجة الحرارة داخل أفران الدثر ذات درجة الحرارة العالية. ومن أبرز الابتكارات في هذا المجال دمج وحدات التحكم PID الذكية. تم تصميم وحدات التحكم المتطورة هذه لضبط معلمات التحكم ديناميكيًا في الوقت الفعلي، مما يضمن الأداء الأمثل حتى في ظل الظروف المتغيرة مثل القصور الحراري وتغيرات الحمل.

وتسمح الطبيعة التكيفية لوحدات التحكم PID الذكية بمراقبة عملية التسخين وضبطها باستمرار، وبالتالي تقليل الانحرافات في درجات الحرارة إلى الحد الأدنى. يتم تحقيق ذلك من خلال الخوارزميات التي تحلل التغذية الراجعة من مستشعرات درجة الحرارة، مثل المزدوجات الحرارية أو RTDs، وإجراء تعديلات فورية للحفاظ على نقطة ضبط درجة الحرارة المطلوبة. هذا المستوى من الأتمتة لا يحسن دقة التحكم في درجة الحرارة فحسب، بل يقلل أيضًا من الحاجة إلى التدخل اليدوي، مما يجعل تشغيل الفرن الدافئ أكثر كفاءة وموثوقية.

وعلاوة على ذلك، فإن قدرة وحدات التحكم هذه على التعلم والتكيف مع مرور الوقت تعزز من فعاليتها. من خلال التحسين المستمر لمعلمات التحكم استنادًا إلى البيانات التاريخية وظروف التشغيل الحالية، يمكن لوحدات التحكم PID الذكية تحقيق دقة تحكم في درجة الحرارة تتفوق على الأنظمة التقليدية. وتعد هذه القدرة على التكيف مفيدة بشكل خاص في البيئات ذات درجات الحرارة العالية حيث يعد الحفاظ على التحكم الدقيق في درجة الحرارة أمرًا بالغ الأهمية لنجاح التجربة.

وباختصار، فإن نشر أنظمة التحكم المتقدمة، ولا سيما وحدات التحكم PID الذكية، يرفع بشكل كبير من دقة التحكم في درجة الحرارة في أفران الدثر ذات درجات الحرارة العالية. حيث تضمن قدرتها على تحسين معلمات التحكم تلقائيًا استجابةً للظروف الديناميكية إدارة متسقة ودقيقة لدرجة الحرارة، مما يساهم في نهاية المطاف في تحقيق نتائج تجريبية أكثر موثوقية ودقة.

عناصر التسخين

تلعب عناصر التسخين دورًا حاسمًا في الحفاظ على انتظام درجة الحرارة داخل أفران دثر عالية الحرارة. تقوم هذه العناصر بتحويل الطاقة الكهربائية إلى حرارة من خلال عملية تسخين جول، حيث يواجه التيار الكهربائي المقاومة، مما يؤدي إلى تسخين العنصر. وعلى عكس تأثير بلتيير، فإن هذه العملية مستقلة عن اتجاه التيار، مما يضمن أداءً ثابتًا بغض النظر عن تدفق التيار.

إن اختيار مادة عنصر التسخين أمر بالغ الأهمية. تشمل المواد الشائعة النيتشروم، وهو مزيج من 80% نيكل و20% كروم، والذي يشكل طبقة ملتصقة من أكسيد الكروم عند التسخين الأولي. تمنع هذه الطبقة الواقية أكسدة المادة الأساسية، وبالتالي تطيل عمر العنصر. وكثيراً ما تستخدم أيضاً معادن أخرى مثل الكروم والنيكل والحديد والتنغستن والموليبدينوم. ويحدد القطر أو المقطع العرضي للعنصر مقاومته؛ فالمقاطع العرضية الأكبر حجمًا تقلل من المقاومة، مما يجعلها مناسبة للتطبيقات ذات درجات الحرارة العالية حيث تكون الأقطار الأكبر (عادة ما بين 1/4″ إلى 1/2″ أو 6.35 إلى 12.7 مم) ضرورية.

في الأفران المتخصصة مثل أفران الكربنة الداخلية وأفران التفريغ، وخاصة أنظمة الكربنة منخفضة الضغط (LPC)، يكون تصميم واختيار عناصر التسخين أمرًا بالغ الأهمية. يجب تصميم الجزء من العنصر الذي يمر عبر العزل والهيكل الفولاذي إلى الوصلات الخارجية بدقة لتجنب المشاكل الشائعة. تضمن اعتبارات التدقيق والتصميم السليم قدرة هذه العناصر على تحمل المتطلبات الصارمة لمثل هذه البيئات ذات درجات الحرارة العالية، مما يساهم في دقة التحكم في درجة الحرارة بشكل عام.

يسلط الجدول أعلاه الضوء على المواد الشائعة المستخدمة في عناصر التسخين وتطبيقاتها النموذجية، مما يوضح النطاق المتنوع للاستخدامات وأهمية اختيار المواد في تحقيق تسخين موحد ومستقر.

مواد العزل وهيكل الفرن

يلعب اختيار المواد العازلة وتصميم هيكل الفرن دورًا محوريًا في ضمان نقل الحرارة بشكل موحد والتحكم الدقيق في درجة الحرارة داخل الأفران عالية الجهد. يتم اختيار هذه العناصر بدقة لتحمل درجات الحرارة القصوى والظروف القاسية المتأصلة في مثل هذه البيئات.

مواد العزل

غالبًا ما تستخدم أفران الجهد العالي مزيجًا من الألياف الخزفية و المواد الحرارية للعزل. ويفضل استخدام الألياف الخزفية، مثل ألياف الألومينا العازلة متعددة الألياف، بسبب درجات حرارة الخدمة العالية ومقاومتها السريعة للحرارة والبرودة. وعادةً ما تُستخدم هذه الألياف في طبقات، حيث يصل سمك طبقة العزل إلى 170 مم، مما يضمن الحد الأدنى من فقدان الحرارة وأداء عزل حراري فائق. ويمكن أن يصل تأثير توفير الطاقة لهذه المواد إلى 80% مقارنة بالأفران الكهربائية التقليدية.

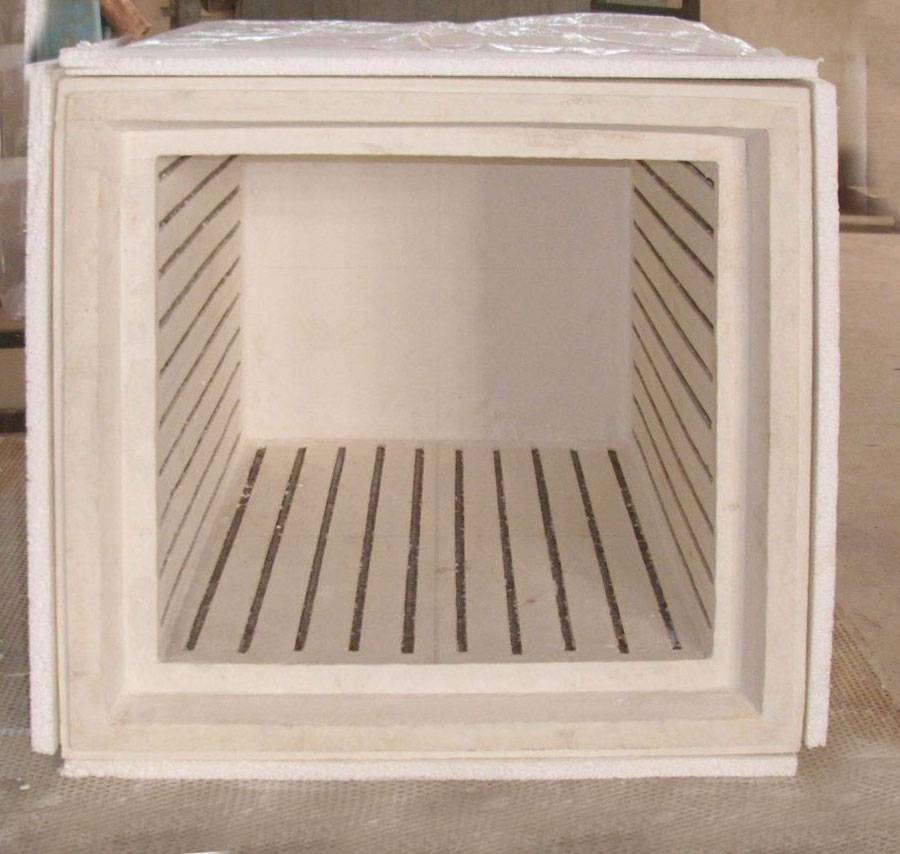

المواد الحرارية، بما في ذلك الألومينا , المغنيسيا و والزركونيا هي أيضًا جزء لا يتجزأ من بطانة الفرن. ويتم اختيار هذه المواد لنقاط انصهارها العالية ومقاومتها للصدمات الحرارية والتآكل الكيميائي. وغالبًا ما يتم بناء بطانة الفرن باستخدام ألياف الألومينا عالية النقاء، ومواد الألياف المشكلة بالتفريغ، وألواح أكسيد الألومنيوم المجوفة الخفيفة، والتي لا تعزز متانة الفرن فحسب، بل تمنع أيضًا التشقق وسقوط الخبث.

هيكل الفرن

صُمم هيكل الفرن، بما في ذلك مجاري الهواء وسُمك جدار الفرن، لتحسين توحيد نقل الحرارة. وعادةً ما يتم استخدام هيكل الفرن المزدوج، والذي لا يسرع عملية التسخين فحسب، بل يعزز أيضًا من متانة الفرن وطول عمره. وعادةً ما يكون الغلاف الخارجي للفرن ملحومًا من ألواح ومقاطع فولاذية ومزودة بألواح واقية قابلة للفصل تخضع للرش الكهروستاتيكي والطلاء بالطلاء، مما يضمن المتانة والمظهر الجمالي.

كفاءة الطاقة

يؤدي تكامل هذه المواد العازلة المتقدمة وهيكل الفرن المصمم جيدًا إلى توفير كبير في الطاقة. يساهم التصميم خفيف الوزن وقدرات الارتفاع السريع في درجات الحرارة في توفير الطاقة بنسبة تزيد عن 50%، مما يجعل هذه الأفران ليست فعالة فحسب، بل صديقة للبيئة أيضًا.

باختصار، يعد الاختيار الدقيق للمواد العازلة والتصميم الدقيق لهيكل الفرن أمرًا بالغ الأهمية لتحقيق التوحيد الأمثل لنقل الحرارة والتحكم الدقيق في درجة الحرارة في الأفران عالية الجهد. تعمل هذه العناصر جنبًا إلى جنب لتعزيز الأداء العام للفرن وموثوقيته، مما يضمن نتائج تجريبية دقيقة ومتسقة.

العوامل البيئية الخارجية

لا يعتمد الحفاظ على التحكم الدقيق في درجة الحرارة في الأفران ذات درجة الحرارة العالية على الآليات الداخلية فحسب، بل يتأثر أيضًا بشكل كبير بالعوامل البيئية الخارجية. يعد مصدر الطاقة المستقر أمرًا بالغ الأهمية، حيث يمكن أن تؤدي التقلبات في الجهد الكهربائي إلى تعطيل التوازن الدقيق لعناصر التسخين وأنظمة التحكم، مما يؤدي إلى انحرافات في درجة الحرارة. ومن الناحية المثالية، يضمن مصدر الطاقة الثابت أن يعمل الفرن بسلاسة، دون حدوث تغييرات مفاجئة يمكن أن تؤثر على الدقة.

تلعب درجة الحرارة المحيطة بالفرن أيضًا دورًا حاسمًا. يمكن أن تؤثر درجات الحرارة الشديدة، سواء كانت شديدة الحرارة أو شديدة البرودة، على التوازن الحراري للفرن. على سبيل المثال، قد يحتاج الفرن الذي يعمل في بيئة شديدة البرودة إلى طاقة إضافية للوصول إلى درجة الحرارة المطلوبة والحفاظ عليها، مما قد يؤدي إلى عدم الكفاءة وعدم الدقة. وعلى العكس من ذلك، يمكن أن تتسبب الحرارة الزائدة في البيئة المحيطة في جعل الفرن يعوض بشكل مفرط، مما يؤدي مرة أخرى إلى تحكم غير مستقر في درجة الحرارة.

تقليل التداخل الخارجي هو عامل حاسم آخر. ويشمل ذلك تقليل الاهتزازات والاضطرابات الكهرومغناطيسية وغيرها من الضوضاء البيئية التي يمكن أن تتداخل مع تشغيل الفرن. على سبيل المثال، يمكن أن تتسبب الاهتزازات في اختلال محاذاة عناصر التسخين، مما يؤدي إلى تسخين غير متساوٍ، في حين أن التداخل الكهرومغناطيسي يمكن أن يعطل أنظمة التحكم الحساسة، مما يؤثر على قدرتها على تنظيم درجة الحرارة بدقة.

باختصار، في حين أن المكونات الداخلية مثل أجهزة استشعار درجة الحرارة وأنظمة التحكم وعناصر التسخين ضرورية لتحقيق دقة عالية في التحكم في درجة الحرارة، يجب أيضًا إدارة البيئة الخارجية بعناية. يساهم كل من مصدر الطاقة المستقر، ودرجة الحرارة المحيطة المناسبة، والحد الأدنى من التداخل الخارجي بشكل جماعي في الحفاظ على الدقة والموثوقية المطلوبة للتجارب ذات درجات الحرارة العالية.

إمكانيات أفران الدثر الحديثة ذات درجة الحرارة العالية

أنظمة التحكم في درجة الحرارة

تم تجهيز أفران الدثر الحديثة بأنظمة متطورة للتحكم في درجة الحرارة أنظمة ذكية متطورة للتحكم الذكي في درجة الحرارة التي تعمل جنبًا إلى جنب مع أجهزة استشعار عالية الدقة لضمان مراقبة درجة الحرارة وضبطها في الوقت الفعلي. تم تصميم هذه الأنظمة لتحسين معلمات التحكم تلقائيًا بناءً على القصور الحراري وتغيرات الحمل، مما يعزز بشكل كبير من دقة التحكم في درجة الحرارة.

تتمثل إحدى المزايا الرئيسية لأنظمة التحكم المتقدمة هذه في قدرتها على تحقيق دقة درجة الحرارة ضمن هامش ضيق، عادةً ± 1 درجة مئوية أو أفضل . ويعد هذا المستوى من الدقة أمرًا بالغ الأهمية لمجموعة واسعة من التطبيقات ذات درجات الحرارة العالية، بدءًا من أبحاث علوم المواد إلى العمليات الصناعية. ويؤدي تكامل المستشعرات عالية الدقة، مثل المزدوجات الحرارية أو أجهزة كشف درجة الحرارة المقاومة (RTDs)، إلى زيادة فعالية أنظمة التحكم هذه من خلال توفير تغذية مرتدة دقيقة لدرجة الحرارة.

لتوضيح تأثير أنظمة التحكم هذه، انظر الجدول التالي الذي يقارن بين طرق التحكم في درجة الحرارة التقليدية والحديثة:

من خلال الاستفادة من هذه التقنيات المتقدمة، لا تلبي أفران الدثر الحديثة المتطلبات الصارمة للتجارب ذات درجات الحرارة العالية فحسب، بل تتجاوزها في كثير من الأحيان، مما يضمن نتائج موثوقة وقابلة للتكرار.

العزل المحسّن والمعدات المساعدة

يلعب دمج الهياكل العازلة متعددة الطبقات والمراوح التي تعمل على خفض درجة الحرارة دورًا محوريًا في تقليل فقدان الحرارة داخل أفران الدثر ذات درجات الحرارة العالية. وتقلل طبقات العزل هذه، التي تتكون غالبًا من مواد مثل ألياف السيراميك أو الهلام الهوائي من التوصيل الحراري بشكل كبير، وبالتالي تحافظ على بيئة درجة حرارة داخلية مستقرة. بالإضافة إلى ذلك، تسهّل مراوح إطفاء الحرارة الموضوعة بشكل استراتيجي داخل الفرن التوزيع المتساوي للحرارة عن طريق تدوير الهواء، مما يساعد في القضاء على النقاط الساخنة وضمان درجة حرارة موحدة عبر غرفة التجارب.

هذا النهج المزدوج لا يعزز الكفاءة الكلية للفرن فحسب، بل يساهم أيضًا في دقة النتائج التجريبية وموثوقيتها. ومن خلال الحفاظ على درجة حرارة ثابتة، تخفف هذه التحسينات من مخاطر التدرجات الحرارية التي يمكن أن تؤدي إلى قراءات غير دقيقة وتضر بسلامة البيانات. يؤكد التآزر بين تقنيات العزل المتقدمة والمعدات المساعدة على أهمية التصميم الدقيق في تحقيق تحكم فائق في درجة الحرارة في التطبيقات ذات درجات الحرارة العالية.

الآفاق المستقبلية

التطورات التكنولوجية

تستعد التطورات المستقبلية في تكنولوجيا التحكم في درجة الحرارة لإحداث ثورة في أفران كتم الحرارة العالية، مما يوفر للباحثين دقة وسهولة استخدام غير مسبوقة. ومن المرجح أن تنبع هذه الابتكارات من عدة مجالات رئيسية:

• أجهزة الاستشعار المتقدمة وآليات التغذية الراجعة: يمكن أن يوفر دمج مستشعرات درجة الحرارة من الجيل التالي، مثل النقاط الكمية أو مستشعرات الألياف البصرية، قراءات دقيقة للغاية لدرجة الحرارة في الوقت الحقيقي، مما يقلل من أخطاء القياس بشكل كبير.

• خوارزميات التحكم الذكية: يمكن أن يؤدي تطوير خوارزميات الذكاء الاصطناعي (AI) وخوارزميات التعلم الآلي إلى تمكين الأفران من التنبؤ بالتقلبات الحرارية وضبطها بشكل مستقل، وتحسين معلمات التحكم في الوقت الفعلي لتحسين الدقة.

• عناصر التسخين المحسّنة: يمكن للمواد الجديدة، مثل عناصر التسخين القائمة على الجرافين، أن توفر توصيلًا حراريًا فائقًا وثباتًا، مما يضمن توزيعًا موحدًا للحرارة عبر غرفة الفرن.

• العزل الذكي والتصميم الهيكلي: يمكن للابتكارات في مواد العزل، مثل المواد الهلامية الهوائية أو مواد تغيير الطور، جنبًا إلى جنب مع التصاميم الهيكلية الذكية، أن تقلل من فقدان الحرارة وتضمن توزيعًا موحدًا لدرجة الحرارة، مما يزيد من دقة التحكم.

• حلول إنترنت الأشياء المتكاملة: يمكن أن يسمح دمج تقنيات إنترنت الأشياء (IoT) بالمراقبة والتحكم عن بُعد في أفران الكتم، مما يتيح للباحثين ضبط الإعدادات وتلقي التنبيهات من أي مكان، مما يعزز الراحة والدقة على حد سواء.

لا تعد هذه القفزات التكنولوجية بتحسين دقة التحكم في درجة الحرارة فحسب، بل تعد أيضًا بجعل التجارب في درجات الحرارة العالية أكثر سهولة وكفاءة، مما يمهد الطريق لاكتشافات رائدة في مختلف المجالات.
