في جوهره، يعد تحضير الجسيمات النانوية ذات الأغشية الرقيقة عملية ثلاثية المراحل يتم التحكم فيها بدقة عالية. تبدأ بمادة مصدر، تُعرف بالهدف، والتي يتم تنشيطها داخل غرفة مفرغة حتى تتبخر. ثم يتم نقل هذا البخار والسماح له بالتكثف على سطح، يسمى الركيزة، مكونًا طبقة رقيقة جدًا. أخيرًا، قد تخضع هذه الطبقة المشكلة حديثًا لعملية معالجة حرارية، أو التلدين، لتحسين هيكلها وخصائصها النهائية.
إن إنشاء الأغشية الرقيقة النانوية ليس مجرد عملية طلاء؛ بل هو مهمة هندسية يتم التحكم فيها بدقة. الهدف هو معالجة المواد في حالة غازية أو بلازما لبناء طبقة صلبة ذات خصائص نانوية محددة، وهي عملية تنقسم أساسًا إلى طرق فيزيائية وكيميائية.
الخطوات الأساسية لترسيب الأغشية الرقيقة
تتبع كل طريقة لتحضير الأغشية الرقيقة، بغض النظر عن تقنيتها المحددة، تسلسلاً منطقيًا للأحداث. يعد فهم سير العمل العالمي هذا هو الخطوة الأولى لإتقان التقنية.
الخطوة 1: اختيار المادة المصدر ("الهدف")
تبدأ العملية بالمادة الخام التي تنوي ترسيبها. يسمى هذا الهدف أو المادة الأولية.
يعتمد شكل هذه المادة المصدر كليًا على تقنية الترسيب المختارة. يمكن أن تكون كتلة صلبة من معدن عالي النقاء، أو قرصًا خزفيًا، أو غازًا تفاعليًا متخصصًا.
الخطوة 2: تنشيط ونقل المادة
هذه هي المرحلة الأكثر أهمية حيث تختلف التقنيات المختلفة بشكل كبير. الهدف هو تحويل المادة المصدر إلى بخار يمكن أن ينتقل إلى الركيزة.
يتم تحقيق ذلك عن طريق إضافة الطاقة. يمكن أن تشمل الطرق تسخين المادة حتى تتبخر، أو قصفها بالأيونات لإزاحة الذرات فيزيائيًا (الترسيب بالرش)، أو إدخال غازات أولية ستتفاعل كيميائيًا لاحقًا.
الخطوة 3: الترسيب على الركيزة
داخل غرفة التفريغ، تنتقل المادة المتبخرة حتى تصطدم بالركيزة، وهي الجسم أو السطح الذي يتم طلاؤه.
عند الاصطدام بسطح الركيزة الأكثر برودة، تفقد الذرات أو الجزيئات طاقتها وتتكثف، مكونة طبقة صلبة. تتراكم هذه الطبقة ذرة بذرة، مما يخلق بنية نانوية محكمة التحكم.
الخطوة 4: المعالجة بعد الترسيب (التلدين)
في كثير من الحالات، لا تكون الطبقة كما ترسبت في حالتها النهائية المثلى.
غالبًا ما يستخدم التلدين، وهو عملية معالجة حرارية يتم التحكم فيها بعناية، لتحسين تبلور الطبقة، وتقليل الإجهادات الداخلية، وتعزيز خصائصها الإلكترونية أو البصرية.
استراتيجيتان الترسيب الأساسيتان
بينما الخطوات متشابهة، فإن طرق تنفيذها تقع ضمن عائلتين رئيسيتين: الترسيب الفيزيائي للبخار (PVD) والترسيب الكيميائي للبخار (CVD).
الترسيب الفيزيائي للبخار (PVD)
يستخدم PVD آليات فيزيائية بحتة لتوليد بخار المادة. فكر في الأمر كعملية سفع رملي مجهرية.
يصطدم مصدر طاقة (مثل شعاع أيوني) بالهدف الصلب، مما يؤدي إلى إزاحة الذرات أو الجزيئات فيزيائيًا والتي تنتقل بعد ذلك في خط مستقيم لطلاء الركيزة. هذه عملية خط البصر.
الترسيب الكيميائي للبخار (CVD)
يستخدم CVD تفاعلات كيميائية لتشكيل الطبقة. يتم إدخال الغازات الأولية إلى غرفة التفريغ.
تتفاعل هذه الغازات على سطح الركيزة الساخن، تاركة وراءها المادة الصلبة المرغوبة كمنتج ثانوي وتشكل طبقة. نظرًا لاعتمادها على تدفق الغاز، يمكن لـ CVD أن تغطي بفعالية الأسطح المعقدة وغير المستوية.
فهم المفاضلات
يتطلب اختيار الطريقة الصحيحة فهم القيود والمتطلبات المتأصلة لبيئة الترسيب.
الدور الحاسم للتفريغ
يتم إجراء جميع عمليات ترسيب الأغشية الرقيقة تقريبًا في غرفة تفريغ. هذا غير قابل للتفاوض للحصول على أغشية عالية الجودة.
يزيل التفريغ الهواء والملوثات الأخرى التي يمكن أن تتفاعل بخلاف ذلك مع المادة المتبخرة، مما يؤدي إلى إدخال شوائب في الطبقة ويضر بخصائصها.
اعتبارات PVD مقابل CVD
غالبًا ما يتم اختيار PVD لقدرته على ترسيب مواد عالية النقاء للغاية، بما في ذلك المعادن والسيراميك، في درجات حرارة أقل من العديد من عمليات CVD.
يتفوق CVD في إنشاء طلاءات متطابقة موحدة على أشكال هندسية ثلاثية الأبعاد معقدة، وهو أمر صعب بالنسبة لتقنيات PVD ذات خط البصر.
معلمات العملية هي المفتاح
لا يتم تحديد الخصائص النهائية لطبقة الجسيمات النانوية بواسطة المادة فقط. إنها نتيجة مباشرة لمعلمات العملية مثل الضغط ودرجة الحرارة ومعدل الترسيب. التحكم الدقيق في هذه المتغيرات ضروري لتحقيق النتيجة المرجوة.
اتخاذ القرار الصحيح لهدفك
يملي تطبيقك استراتيجية الترسيب المثالية. استخدم هدفك النهائي لتوجيه قرارك.
- إذا كان تركيزك الأساسي على الأغشية المعدنية أو البصرية عالية النقاء: توفر طرق PVD مثل الترسيب بالرش أو التبخير الحراري تحكمًا استثنائيًا في تركيب الطبقة ونقاوتها.
- إذا كان تركيزك الأساسي على الطلاء الموحد على الأشكال المعقدة: يعتبر CVD أكثر فعالية بشكل عام نظرًا لآلية الترسيب القائمة على الغاز وغير المعتمدة على خط البصر.
- إذا كان تركيزك الأساسي على بنية بلورية محددة: يعتبر التلدين بعد الترسيب خطوة عملية حاسمة ومستقلة يجب عليك التخطيط لها وتحسينها.
يمكّنك فهم هذه المبادئ الأساسية من اختيار عملية الترسيب والتحكم فيها لتصميم أغشية رقيقة ذات خصائص جسيمات نانوية مصممة بدقة.
جدول ملخص:
| المرحلة الرئيسية | الهدف الأساسي | الطرق الشائعة |
|---|---|---|
| 1. تحضير المصدر | توفير مادة عالية النقاء | هدف صلب (PVD)، غاز أولي (CVD) |
| 2. التبخير والنقل | تنشيط المادة إلى بخار | الترسيب بالرش، التبخير (PVD)، التفاعل الغازي (CVD) |
| 3. الترسيب | تكثيف البخار على الركيزة | تكثيف خط البصر (PVD)، تفاعل السطح (CVD) |
| 4. المعالجة اللاحقة (التلدين) | تحسين بنية وخصائص الطبقة | معالجة حرارية محكمة |
هل أنت مستعد لتصميم جيلك القادم من المواد؟
الدقة هي الأهم في ترسيب الأغشية الرقيقة. تعتمد جودة طبقتك بشكل مباشر على موثوقية معداتك ومستهلكاتك. تتخصص KINTEK في معدات ومستهلكات المختبرات عالية النقاء—من أهداف الترسيب بالرش والمواد الأولية لـ CVD إلى مكونات التفريغ وأفران التلدين—لتلبية الاحتياجات الدقيقة لعلوم المواد ومختبرات البحث والتطوير.
دعنا نساعدك في تحقيق التحكم الدقيق المطلوب لتطبيقك المحدد. اتصل بخبرائنا اليوم لمناقشة متطلبات مشروعك واكتشاف كيف يمكن لـ KINTEK دعم ابتكارك.

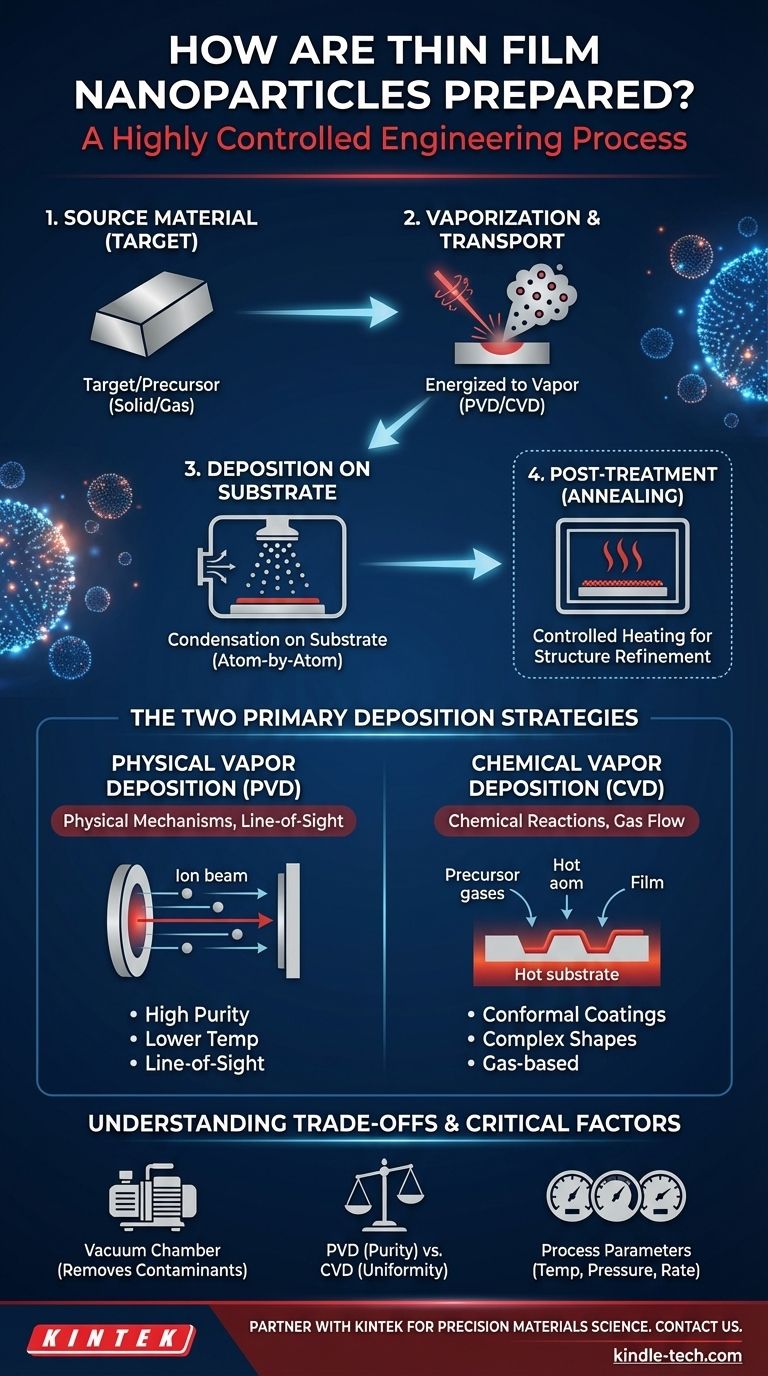

دليل مرئي
