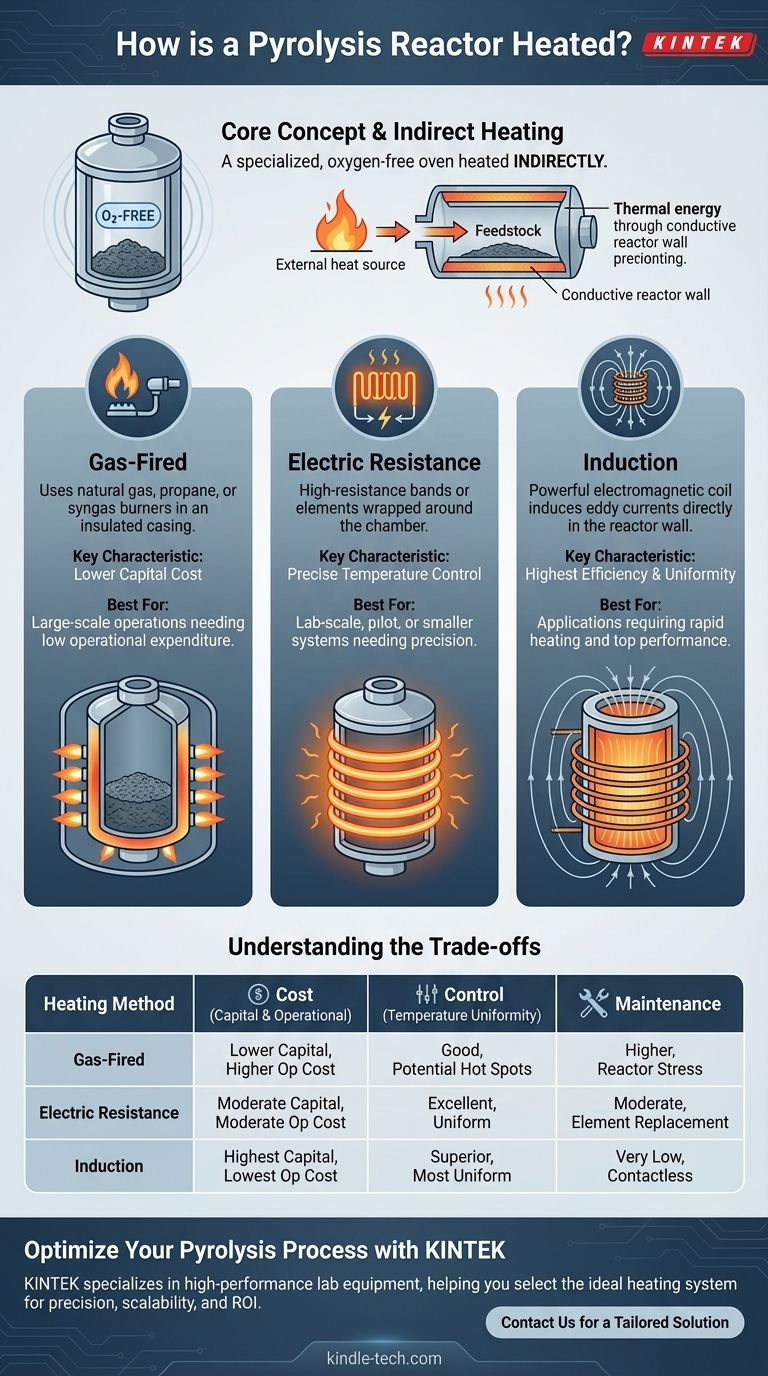

يتم تسخين مفاعل الانحلال الحراري من خلال طرق مختلفة، تتضمن في المقام الأول آليات التبادل الحراري المباشر أو غير المباشر. ويتم تحقيق التبادل الحراري المباشر باستخدام ناقل حراري صلب أو تيار غاز ساخن، وغالبًا ما يتم تسخينه عن طريق احتراق بقايا الفحم الصلب. وبدلًا من ذلك، يمكن أيضًا أن يوفر الاحتراق الجزئي داخل المفاعل عن طريق إضافة الهواء المتحكم فيه الحرارة. ويحدث التبادل الحراري غير المباشر عبر جدار المفاعل أو الأنابيب/الألواح الداخلية، التي يتم تسخينها بواسطة مصادر مثل الغازات الساخنة أو السوائل أو الكهرباء.
التبادل الحراري المباشر:
في التبادل الحراري المباشر، يستخدم المفاعل ناقل حرارة صلب أو تيار غاز ساخن لنقل الحرارة مباشرة إلى جزيئات الكتلة الحيوية. وعادة ما يستخدم تيار الغاز الساخن للتميع، مما يضمن كفاءة الخلط ونقل الحرارة. يتم تسخين الناقل الحراري أو الغاز عن طريق احتراق بقايا الفحم، وهو منتج ثانوي للتحلل الحراري، مما يضمن إمدادات مستمرة من الحرارة. يمكن أن تتضمن هذه الطريقة أيضًا احتراقًا جزئيًا للكتلة الحيوية داخل المفاعل عن طريق إدخال كميات محكومة من الهواء، والتي، رغم أنها تنحرف عن التعريف الصارم للتحلل الحراري، تحقق نتائج مماثلة للمنتج.التبادل الحراري غير المباشر:
ينطوي التبادل الحراري غير المباشر على تسخين جدار المفاعل أو المكونات الداخلية مثل الأنابيب أو الألواح، والتي تنقل الحرارة بعد ذلك إلى الكتلة الحيوية. ويمكن تشغيل ذلك بمصادر حرارة مختلفة، بما في ذلك الغازات الساخنة أو السوائل أو الكهرباء. هذه الطريقة مفيدة بشكل خاص في الحفاظ على التحكم الدقيق في درجة الحرارة وهي أقل عرضة لتأثيرات الاحتراق المباشر التي تظهر في طرق التبادل الحراري المباشر.
الأسرّة المميَّعة:
الأسرّة المميَّعة هي تقنية شائعة تُستخدم في مفاعلات الانحلال الحراري، وتوفر نقلًا فعالًا للحرارة بسبب الخلط المكثف. ويمكن تصميمها على شكل قيعان مميعة فقاعية، والتي تعمل بتميع ثابت، أو قيعان مميعة دائرية، حيث يتم إعادة تدوير الناقل الحراري في حلقة خارجية. ويضع التكوين الأخير مفاعل الانحلال الحراري في الناهض، مع احتراق الفحم المتبقي في القاع المميع، مما يضمن التسخين المستمر.
مفاعل الانحلال الحراري الاستئصالي:
