كيف يتم إنشاء البلازما في عملية الرش (Sputtering)؟ إشعال سحابة أيونية مُتحكم بها للأغشية الرقيقة الدقيقة

في عملية الرش، يتم إنشاء البلازما عن طريق تطبيق جهد كهربائي قوي على مادة الهدف داخل غرفة تفريغ ذات ضغط منخفض تم إعادة ملئها بغاز خامل، عادةً الأرغون. يسرّع هذا الجهد الإلكترونات الحرة، التي تصطدم بعد ذلك بعنف مع ذرات الغاز المتعادلة. تكون هذه الاصطدامات قوية بما يكفي لانتزاع إلكترونات من ذرات الغاز، وتحويلها إلى مزيج مستدام ذاتيًا من الأيونات الموجبة والإلكترونات الحرة يُعرف بالبلازما.

المبدأ الأساسي ليس مجرد إنشاء تفريغ متوهج، بل استخدام الطاقة الكهربائية لتصنيع سحابة مُتحكم بها من الأيونات عالية الطاقة. تعمل هذه البلازما بعد ذلك كوسيط لقصف الهدف، وتعمل بفعالية كمزيل رمل على المستوى الذري لطرد مادة الطلاء على الركيزة.

الوصفة الأساسية لبلازما الرش

يتطلب إنشاء بلازما مستقرة وفعالة للرش مزيجًا دقيقًا من أربعة مكونات رئيسية. يلعب كل مكون دورًا غير قابل للتفاوض في بدء العملية واستدامتها.

حجرة التفريغ

تبدأ العملية برمتها بإخلاء غرفة محكمة الغلق إلى فراغ عالٍ. هذه الخطوة الأولية حاسمة لإزالة الملوثات الجوية مثل الأكسجين وبخار الماء، والتي قد تتداخل مع الترسيب وتلوث الغشاء الرقيق الناتج.

غاز العملية الخامل

بمجرد إنشاء التفريغ، يتم إعادة ملء الغرفة بكمية صغيرة ومُتحكم بها من غاز العملية. يُعد الأرغون الخيار الأكثر شيوعًا لأنه خامل كيميائيًا، مما يمنع التفاعلات غير المرغوب فيها، وله كتلة ذرية عالية نسبيًا، مما يجعله فعالًا في إزاحة ذرات الهدف عند الاصطدام.

مادة الهدف

الهدف هو لوح صلب من المادة المخصصة للترسيب (مثل التيتانيوم، الألومنيوم، ثاني أكسيد السيليكون). وهو ما ستقصفه أيونات البلازما في النهاية لإنشاء الطلاء.

مصدر الطاقة

يوفر مصدر طاقة خارجي، إما تيار مستمر (DC) أو تردد لاسلكي (RF)، الطاقة اللازمة. يخلق هذا المصدر جهدًا كهربائيًا قويًا، عادةً عن طريق جعل الهدف هو القطب السالب (الكاثود) وجدران الغرفة أو قطب منفصل هو القطب الموجب (الأنود).

التسلسل الأساسي لإشعال البلازما

مع وجود العناصر الأساسية في مكانها، يتبع إنشاء البلازما تفاعلًا متسلسلًا سريعًا ومستدامًا ذاتيًا.

تطبيق الجهد

يتم تطبيق جهد سالب عالٍ على مادة الهدف. يخلق هذا مجالًا كهربائيًا قويًا داخل الغرفة.

تسارع الإلكترونات

يتم طرد أي إلكترونات حرة موجودة بشكل طبيعي في الغاز على الفور وبقوة بعيدًا عن الهدف السالب، مما يؤدي إلى تسارعها عبر الغرفة بسرعات عالية.

الاصطدام الحاسم

أثناء سفر هذه الإلكترونات عالية الطاقة، فإنها تصطدم بذرات الأرغون المتعادلة منخفضة الطاقة التي تملأ الغرفة.

التأين والاستدامة الذاتية

ينقل الاصطدام طاقة كافية لانتزاع إلكترون من الغلاف الخارجي لذرة الأرغون. يخلق هذا الحدث جسيمين جديدين: أيون أرغون موجب الشحنة (Ar+) وإلكترون حر آخر. يتم تسريع هذا الإلكترون الجديد بواسطة المجال الكهربائي، مما يؤدي إلى المزيد من الاصطدامات في تأثير متتالٍ يشعل الغاز بأكمله بسرعة إلى بلازما.

لماذا تعتبر هذه البلازما أداة رش مثالية

البلازما ليست المنتج النهائي؛ إنها الأداة التي تجعل عملية الرش ممكنة. يتم تسخير خصائصها الفريدة لتحقيق نقل المواد على المستوى الذري.

إنشاء "مزيل الرمل الذري"

يتم الآن جذب أيونات الأرغون الموجبة (Ar+) المتكونة حديثًا بقوة نحو الهدف المشحون سالبًا. تتسارع هذه الأيونات نحوه، وتضرب سطحه بطاقة حركية كبيرة. يؤدي هذا القصف إلى إزالة ذرات مادة الهدف ماديًا، "رشها" داخل الغرفة حيث تنتقل وتترسب كغشاء رقيق على الركيزة.

دور المغنطرونات

تضع الأنظمة الحديثة، المعروفة باسم أنظمة الرش المغنطروني (magnetron sputtering)، مغناطيسات قوية خلف الهدف. يحبس هذا المجال المغناطيسي الإلكترونات عالية الحركة بالقرب من سطح الهدف، مما يجبرها على المسار الحلزوني. يؤدي هذا إلى زيادة كبيرة في احتمالية اصطدام الإلكترون بذرة أرغون، مما يحسن بشكل كبير كفاءة التأين ويسمح بالحفاظ على بلازما كثيفة ومستقرة عند ضغوط أقل بكثير.

فهم المفاضلات

يعد التحكم في البلازما ضروريًا للتحكم في الغشاء النهائي. العملية هي توازن بين العوامل المتنافسة.

التحكم في ضغط الغاز

يعد ضغط غاز العملية معلمة حاسمة. إذا كان الضغط منخفضًا جدًا، فهناك عدد قليل جدًا من ذرات الغاز لتصطدم بها الإلكترونات، مما يجعل الحفاظ على البلازما أمرًا صعبًا. إذا كان الضغط مرتفعًا جدًا، فسوف تصطدم الذرات المرشوشة بعدد كبير جدًا من ذرات الغاز في طريقها إلى الركيزة، مما يؤدي إلى فقدان الطاقة وربما تدهور جودة الفيلم.

مصدر الطاقة (تيار مستمر مقابل تردد لاسلكي)

يُملى اختيار مصدر الطاقة من خلال مادة الهدف. طاقة التيار المستمر (DC) بسيطة وفعالة للأهداف الموصلة (المعدنية). ومع ذلك، إذا كان الهدف مادة عازلة (عازلة)، فسوف تتراكم الأيونات الموجبة على سطحه، مما يعادل الشحنة السالبة ويطفئ البلازما. طاقة التردد اللاسلكي (RF) تقوم بتناوب الجهد بسرعة، مما يمنع تراكم الشحنة هذا ويجعل من الممكن رش أي نوع من المواد.

اتخاذ الخيار الصحيح لهدفك

التحكم في إنشاء البلازما وخصائصها هو كيف تتحكم في نتيجة عملية الطلاء الخاصة بك.

• إذا كان تركيزك الأساسي هو معدل الترسيب: قم بزيادة كثافة الأيونات بالقرب من الهدف إلى أقصى حد باستخدام التعزيز المغنطروني وتحسين كل من ضغط الغاز ومدخلات الطاقة.
• إذا كان تركيزك الأساسي هو جودة الفيلم: إعطاء الأولوية للبلازما المستقرة عن طريق تطبيق تحكم دقيق في ضغط الغاز والطاقة، لأن استقرار البلازما يؤثر بشكل مباشر على طاقة وتوحيد الذرات المرشوشة.
• إذا كنت تقوم برش مادة عازلة: يجب عليك استخدام مصدر طاقة بتردد لاسلكي (RF) لمنع تراكم الشحنة على الهدف، وهو أمر ضروري لإنشاء البلازما والحفاظ عليها.

في نهاية المطاف، يعد إتقان مبادئ إنشاء البلازما هو المفتاح للتحكم في طاقة وكثافة واستقرار عملية الرش بأكملها.

جدول الملخص:

المكون الرئيسي	الدور في إنشاء البلازما
حجرة التفريغ	يزيل الملوثات، ويخلق بيئة ذات ضغط منخفض
غاز العملية الخامل (مثل الأرغون)	يتأين لتكوين البلازما؛ خامل لمنع التفاعلات
مادة الهدف	يعمل ككاثود؛ تقصفه الأيونات لإطلاق مادة الطلاء
مصدر الطاقة (تيار مستمر/تردد لاسلكي)	يطبق الجهد لتسريع الإلكترونات وإشعال البلازما
المغنطرونات (اختياري)	تحبس الإلكترونات لزيادة كفاءة التأين عند ضغوط أقل

هل أنت مستعد لتحسين عملية الرش الخاصة بك من خلال التحكم الدقيق في البلازما؟ تتخصص KINTEK في معدات المختبرات عالية الأداء، بما في ذلك أنظمة الرش ذات تقنية توليد البلازما المتقدمة. سواء كنت بحاجة إلى مصادر طاقة تيار مستمر أو تردد لاسلكي، أو تعزيزات مغنطرونية، أو حلول مخصصة للمواد الموصلة أو العازلة، فإننا نوفر الأدوات اللازمة لتحقيق جودة أغشية رقيقة ومعدلات ترسيب فائقة. اتصل بخبرائنا اليوم لمناقشة كيف يمكن لحلولنا تعزيز إمكانيات مختبرك!

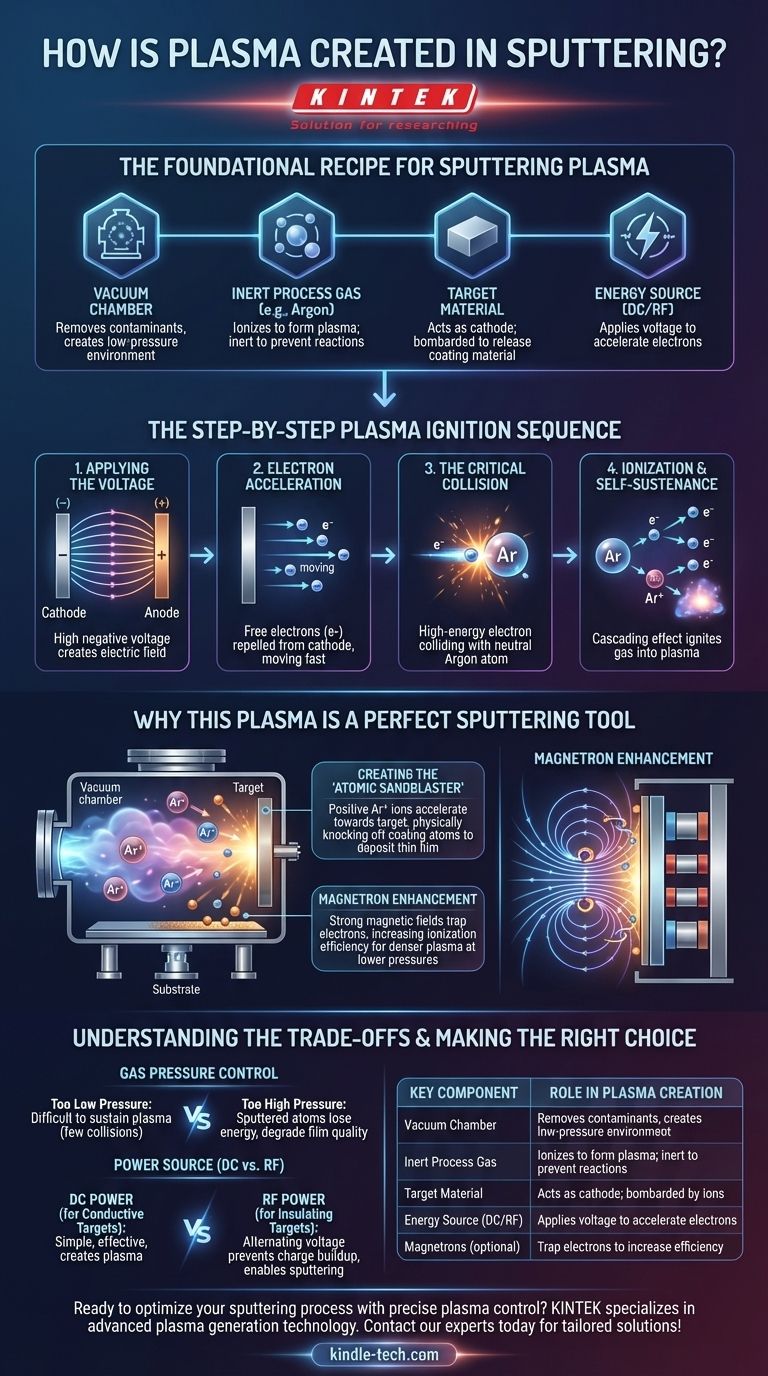

دليل مرئي
