ما هي مكونات الآلات الهيدروليكية؟ أتقن النظام الأساسي للحصول على أقصى قوة

في جوهرها، الآلة الهيدروليكية هي نظام لنقل وتضاعف القوة. وهي تحقق ذلك باستخدام مجموعة من خمسة مكونات أساسية: خزان لاحتواء السائل، ومضخة لإنشاء التدفق، وصمامات لتوجيه هذا التدفق والتحكم فيه، ومشغل (مثل أسطوانة أو محرك) لأداء العمل، والسائل الهيدروليكي نفسه، الذي يعمل كوسيط لنقل الطاقة.

المبدأ الأساسي الذي يجب فهمه هو أن هذه ليست مجرد أجزاء فردية، بل هي مكونات لدائرة متكاملة. تم تصميم هذا النظام لتحويل الطاقة الكهربائية أو الميكانيكية إلى طاقة هيدروليكية، ثم إعادتها إلى عمل ميكانيكي مع تضاعف هائل للقوة.

المكونات الأساسية للنظام الهيدروليكي

يتطلب فهم كيفية توليد الطاقة الهيدروليكية والتحكم فيها وتطبيقها النظر في الدور المحدد لكل مكون في رحلة السائل. النظام عبارة عن حلقة مغلقة، حيث يبني كل جزء على الجزء الذي سبقه.

الخزان (نقطة البداية)

الخزان الهيدروليكي هو أكثر من مجرد خزان تخزين للسائل الهيدروليكي.

وظيفته الأساسية هي الاحتفاظ بكمية كافية من السائل لتلبية احتياجات النظام. كما يلعب دورًا حاسمًا في تبديد الحرارة من السائل والسماح للملوثات مثل الأوساخ أو الماء بالترسب.

المضخة (قلب النظام)

تحول المضخة الطاقة الميكانيكية (من محرك أو محرك كهربائي) إلى طاقة هيدروليكية.

تقوم بذلك عن طريق تحريك السائل الهيدروليكي، مما يؤدي إلى إنشاء تدفق. من المفاهيم الخاطئة الشائعة أن المضخات تخلق ضغطًا؛ في الواقع، يتم إنشاء الضغط بواسطة مقاومة تدفق السائل، مثل الحمل على المشغل. تشمل الأنواع الشائعة مضخات التروس والريشة والمكبس.

الصمامات (نظام التحكم)

الصمامات هي "عقل" الدائرة الهيدروليكية، حيث تدير اتجاه السائل وضغطه ومعدل تدفقه.

تحدد صمامات التحكم الاتجاهي المسار الذي يسلكه السائل، على سبيل المثال، تمديد أو سحب أسطوانة. تعمل صمامات التحكم في الضغط (مثل صمامات التنفيس) كميزات أمان، مما يمنع الضغط الزائد. تدير صمامات التحكم في التدفق سرعة المشغلات.

المشغل (حصان العمل)

المشغل هو المكان الذي يتم فيه تحويل الطاقة الهيدروليكية مرة أخرى إلى عمل ميكانيكي مفيد.

يوجد نوعان أساسيان. تقوم الأسطوانة الهيدروليكية بتحويل الطاقة إلى حركة خطية وقوة (دفع أو سحب). يقوم المحرك الهيدروليكي بتحويلها إلى حركة دورانية وعزم دوران (دوران).

السائل الهيدروليكي (شريان الحياة)

السائل هو مكون نشط، وليس مجرد وسيط سلبي. وظيفته الأساسية هي نقل الطاقة بكفاءة لأنه غير قابل للانضغاط تقريبًا.

بالإضافة إلى ذلك، فإنه يقوم أيضًا بتزييت الأجزاء المتحركة مثل المضخة والمشغلات، ويساعد على إغلاق الفجوات بين المكونات، وينقل الحرارة بعيدًا عن مناطق العمل إلى الخزان.

المكونات الداعمة (النسيج الضام)

الفلاتر والخراطيم والأنابيب والأختام ضرورية لسلامة النظام وطول عمره. تزيل الفلاتر الملوثات، بينما تنقل الخراطيم والأنابيب السائل تحت ضغط عالٍ. تمنع الأختام التسرب وتحافظ على الأوساخ خارجًا.

فهم المقايضات ونقاط الفشل

قوة النظام الهيدروليكي هي أيضًا نقطة ضعفه الأساسية. تعني الضغوط العالية والتفاوتات الدقيقة أن المشكلات الصغيرة يمكن أن تؤدي بسرعة إلى أعطال كبيرة إذا تم تجاهل المبادئ الأساسية.

التلوث هو العدو

تحدث الغالبية العظمى من أعطال الأنظمة الهيدروليكية بسبب تلوث السائل. يمكن للأوساخ وجزيئات المعادن والماء أن تخدش الأسطح وتسد الصمامات وتتسبب في تعطل المضخات بشكل كارثي.

الترشيح السليم ومعالجة السوائل ليست عناصر صيانة اختيارية؛ إنها أساسية لحياة تشغيل النظام.

الحرارة تقلل الأداء

عندما يقوم السائل الهيدروليكي بعمله، فإنه يولد حرارة. تؤدي الحرارة الزائدة إلى تدهور الخصائص الكيميائية للسائل، مما يقلل من قدرته على التزييت ويتسبب في تكوين الحمأة والورنيش.

تتلف هذه الحرارة أيضًا الأختام، مما يؤدي إلى التسربات. يعتبر الخزان والمبردات المخصصة (إذا كانت موجودة) ضرورية لإدارة الحمل الحراري للنظام.

الضغط لا يساوي التدفق

من الأهمية بمكان التمييز بين الضغط والتدفق عند استكشاف الأخطاء وإصلاحها. تنتج المضخة التدفق؛ ويخلق الحمل الضغط.

المشغل البطيء هو مشكلة تدفق (على سبيل المثال، مضخة بالية). المشغل الذي لا يستطيع تحريك حمولته المقصودة هو مشكلة ضغط (على سبيل المثال، صمام تنفيس ضغط معيب أو حمل يتجاوز تصميم النظام).

اتخاذ الخيار الصحيح لهدفك

يسمح لك فهم هذه المكونات بتشخيص المشكلات وتقدير نية التصميم لأي آلة هيدروليكية.

• إذا كان تركيزك الأساسي على القوة والسرعة: فإن حجم وإزاحة المضخة والمشغلات هما العاملان الأكثر أهمية.
• إذا كان تركيزك الأساسي على طول العمر والموثوقية: يجب أن ينصب اهتمامك على نظافة السائل، والترشيح، وإدارة درجة الحرارة.
• إذا كان تركيزك الأساسي على الدقة والتحكم: فإن تعقيد وجودة نظام الصمامات هما الأهم.

من خلال النظر إلى هذه الأجزاء كنظام مترابط، تكتسب نظرة ثاقبة حقيقية لعمل الآلة وصيانتها وقدراتها.

جدول الملخص:

المكون	الوظيفة الأساسية	الرؤية الرئيسية
الخزان	يخزن السائل، يبدد الحرارة، يرسب الملوثات	أكثر من مجرد خزان؛ ضروري لصحة النظام.
المضخة	تحول الطاقة الميكانيكية إلى تدفق سائل (القلب)	تخلق التدفق، وليس الضغط. يتم إنشاء الضغط بواسطة المقاومة.
الصمامات	تتحكم في الاتجاه والضغط ومعدل التدفق (العقل)	تدير تشغيل النظام بأكمله وسلامته.
المشغل	يحول الطاقة الهيدروليكية إلى عمل ميكانيكي (أسطوانة/محرك)	المكون الذي يقوم بالدفع أو السحب أو الدوران الفعلي.
السائل الهيدروليكي	ينقل الطاقة، يزيت، يغلق، ويبرد	شريان الحياة للنظام؛ مكون نشط، وليس سلبيًا.

هل تحتاج إلى نظام هيدروليكي موثوق به لمختبرك أو تطبيقك الصناعي؟

في KINTEK، ندرك أن دقة وموثوقية معداتك أمر بالغ الأهمية. سواء كنت تقوم بتشغيل مكبس مختبر، أو مشبك هيدروليكي، أو أي آلة تتطلب حركة عالية القوة ومتحكم فيها، فإن جودة المكونات الهيدروليكية أمر بالغ الأهمية لنجاحك.

خبرتنا في معدات المختبرات والمواد الاستهلاكية تعني أنه يمكننا توفير أو مساعدتك في الحصول على المكونات الصحيحة لضمان عمل نظامك بكفاءة ويدوم لفترة أطول. دعنا نساعدك على تحقيق أداء فائق وتقليل وقت التوقف عن العمل.

اتصل بخبرائنا اليوم لمناقشة احتياجاتك الهيدروليكية المحددة!

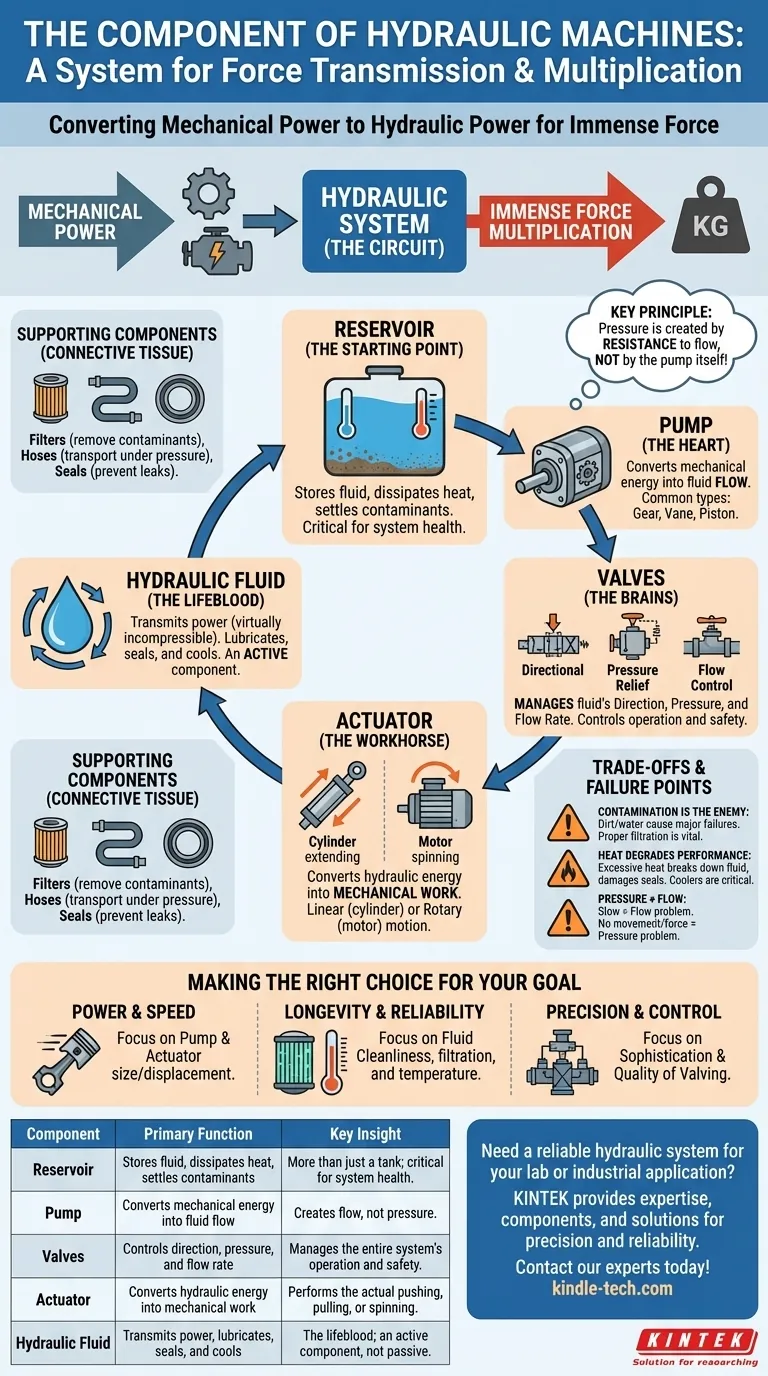

دليل مرئي
