ما هي المكونات الرئيسية لنظام التبريد في مجمدات درجات الحرارة المنخفضة للغاية (ULT)؟ نظرة معمقة على التبريد المتتالي

في جوهره، يستخدم مجمد درجات الحرارة المنخفضة للغاية (ULT) الحديث نظام تبريد متطور متعدد المراحل لتحقيق درجات حرارة تصل إلى -86 درجة مئوية. المكونات الرئيسية التي تتيح ذلك هي الضواغط والمكثفات والمبادلات الحرارية والمبخرات ومركبات التبريد المتخصصة التي تعمل في تكوين يُعرف باسم النظام المتتالي. هذا التصميم أكثر تعقيدًا وقوة بكثير من تصميم الثلاجة المنزلية القياسية.

يُفهم نظام تبريد مجمد درجات الحرارة المنخفضة للغاية على أنه ليس وحدة واحدة، بل دائرتان تبريد متصلتان تعملان بالتسلسل. الدائرة الأولى تبرد الدائرة الثانية، مما يسمح للدائرة الثانية بالوصول إلى درجات الحرارة القصوى المطلوبة لحفظ العينات على المدى الطويل.

النظام المتتالي: نهج من مرحلتين

تعمل معظم مجمدات درجات الحرارة المنخفضة للغاية على نظام تبريد متتالي. فكر في الأمر كصاروخ من مرحلتين؛ تتمثل مهمة المرحلة الأولى في رفع المرحلة الثانية عالياً بما يكفي لتصل إلى وجهتها النهائية. في المجمد، تتمثل مهمة دائرة التبريد الأولى فقط في أن تصبح باردة بما يكفي لتبريد الدائرة الثانية.

دائرة درجة الحرارة العالية (المرحلة 1)

تعمل دائرة درجة الحرارة العالية (أو "المرحلة العالية") بشكل مشابه للثلاجة القياسية. يضخ ضاغط مركب تبريد عالي الضغط، والذي يطلق الحرارة إلى الهواء المحيط أثناء مروره عبر مكثف. يقوم مركب التبريد السائل المبرد هذا بعد ذلك بامتصاص الحرارة من المرحلة الثانية، مما يؤدي إلى تبريده مسبقًا لدورته الخاصة.

دائرة درجة الحرارة المنخفضة (المرحلة 2)

هنا يتم توليد درجات الحرارة المنخفضة للغاية. تستخدم دائرة درجة الحرارة المنخفضة ضاغطها الخاص ومركب تبريد خاص ذو نقطة غليان منخفضة. لا يطلق "المكثف" الخاص بها الحرارة في الغرفة؛ بدلاً من ذلك، يطلق الحرارة في مبخر الدائرة الأولى. يتدفق مركب التبريد المبرد للغاية هذا بعد ذلك إلى المبخر النهائي داخل خزانة المجمد، ويمتص الحرارة من عيناتك ويسحب الحجرة إلى -86 درجة مئوية.

المبادلات الحرارية: الرابط الحاسم

المبادل الحراري هو المكون المادي الذي تلتقي فيه الدائرتان. إنه المكان الذي يتلامس فيه مبخر دائرة المرحلة العالية مع مكثف دائرة المرحلة المنخفضة. يعد نقل الحرارة الفعال في هذه النقطة أمرًا بالغ الأهمية لكي يعمل النظام بأكمله ويصل إلى درجة الحرارة المستهدفة.

مركبات التبريد: التحول نحو الكفاءة

السوائل التي تدور داخل هذه الدوائر هي مركبات تبريد متخصصة. اعتمدت الأنظمة القديمة على مركبات الكلوروفلوروكربون (CFCs) أو مركبات الهيدروفلوروكربون (HFCs)، والتي لها قدرة عالية على إحداث الاحترار العالمي. تحولت مجمدات درجات الحرارة المنخفضة للغاية الحديثة إلى حد كبير إلى مركبات التبريد الهيدروكربونية (HC) الطبيعية، مثل البروبان والإيثان. يمكن أن تحسن أنظمة الهيدروكربون هذه كفاءة الطاقة بنسبة تصل إلى 30٪ ولها تأثير بيئي أقل بكثير.

فهم المفاضلات

تصميم النظام المتتالي فعال بشكل لا يصدق في إنتاج البرودة، ولكن هذا الأداء يأتي مع مفاضلات واضحة يجب على كل مدير مختبر أن يفهمها.

استهلاك الطاقة الهائل

العيب الأساسي هو استهلاك الطاقة. إن تشغيل نظامي ضاغطين مستقلين في وقت واحد يستهلك طاقة عالية للغاية. يمكن لمجمد درجات الحرارة المنخفضة للغاية المتتالي أن يستهلك طاقة أكثر بحوالي 20 مرة من الثلاجة المنزلية العادية، مما يجعله مساهماً كبيراً في التكاليف التشغيلية للمختبر وبصمته الكربونية.

تعقيد النظام والصيانة

مع وجود ضاغطين ومجموعتين من مركبات التبريد والعديد من المبادلات الحرارية، فإن النظام المتتالي معقد بطبيعته أكثر من التصميم ذي الضاغط الواحد. يمكن أن يؤدي هذا التعقيد إلى المزيد من نقاط الفشل المحتملة وقد يتطلب خدمة وصيانة أكثر تخصصًا على مدى عمر المجمد.

صعود التقنيات البديلة

لمعالجة مشكلات الطاقة والتعقيد، يقدم بعض المصنعين تقنيات تبريد بديلة. الأبرز هو مبرد دورة ستيرلينغ (Stirling cycle cooler)، الذي يستخدم محركًا ذا مكبس حر ومستقلاً وغاز الهيليوم كمركب تبريد. غالبًا ما تكون هذه الأنظمة أبسط وأكثر كفاءة في استخدام الطاقة، وتمثل نهجًا مختلفًا لنفس التحدي الهندسي.

اتخاذ الخيار الصحيح لهدفك

يساعدك فهم هذه المكونات على تجاوز التسويق واختيار مجمد بناءً على الأولويات المحددة لمختبرك.

• إذا كان تركيزك الأساسي هو كفاءة الطاقة: امنح الأولوية للنماذج التي تستخدم مركبات التبريد الهيدروكربونية (HC) الحديثة أو ابحث في التقنيات البديلة مثل مجمدات دورة ستيرلينغ.
• إذا كان تركيزك الأساسي هو الميزانية والتكلفة الأولية: قد يكون للنظام المتتالي التقليدي سعر شراء أولي أقل، ولكن تأكد من احتساب تكاليف الطاقة الأعلى على المدى الطويل.
• إذا كان تركيزك الأساسي هو الاستدامة: اختر الأنظمة التي تخلصت من مركبات التبريد ذات إمكانات الاحترار العالمي العالية لصالح الهيدروكربونات الطبيعية لتتماشى مع مبادرات المختبر الأخضر المؤسسية.

من خلال فهم التكنولوجيا الموجودة داخل الصندوق، يمكنك اتخاذ قرار أكثر استنارة واستراتيجية لعينات مختبرك الحرجة.

جدول ملخص:

المكون	الوظيفة	التفاصيل الرئيسية
النظام المتتالي	عملية تبريد من مرحلتين	تقوم دائرة المرحلة العالية بالتبريد المسبق لدائرة المرحلة المنخفضة
الضواغط (2)	تدوير مركب التبريد تحت الضغط	واحد لكل دائرة مستقلة
المبادل الحراري	الرابط الحاسم بين الدائرتين	ينقل الحرارة من المرحلة المنخفضة إلى المرحلة العالية
المبخر	مكون التبريد النهائي داخل الخزانة	يمتص الحرارة من العينات للوصول إلى -86 درجة مئوية
مركبات التبريد	سوائل متخصصة (مثل الهيدروكربونات)	تستخدم الأنظمة الحديثة خيارات صديقة للبيئة وفعالة مثل البروبان/الإيثان

هل تحتاج إلى مجمد موثوق بدرجة حرارة منخفضة للغاية (ULT) لعينات مختبرك الأكثر أهمية؟

يعد اختيار مجمد درجات الحرارة المنخفضة للغاية المناسب قرارًا كبيرًا يؤثر على سلامة عينتك وتكاليف التشغيل وأهداف الاستدامة. في KINTEK، نحن متخصصون في توفير معدات المختبرات عالية الأداء، بما في ذلك مجمدات درجات الحرارة المنخفضة للغاية الموفرة للطاقة والتي تستفيد من مركبات التبريد الهيدروكربونية الحديثة وتقنيات التبريد المتقدمة.

يمكن لخبرائنا مساعدتك في اختيار الطراز المثالي لتلبية احتياجاتك المحددة لاستقرار درجة الحرارة وتوفير الطاقة والموثوقية على المدى الطويل.

اتصل بأخصائيي معدات المختبرات لدينا اليوم للحصول على استشارة شخصية واكتشف كيف يمكن لـ KINTEK دعم نجاح مختبرك.

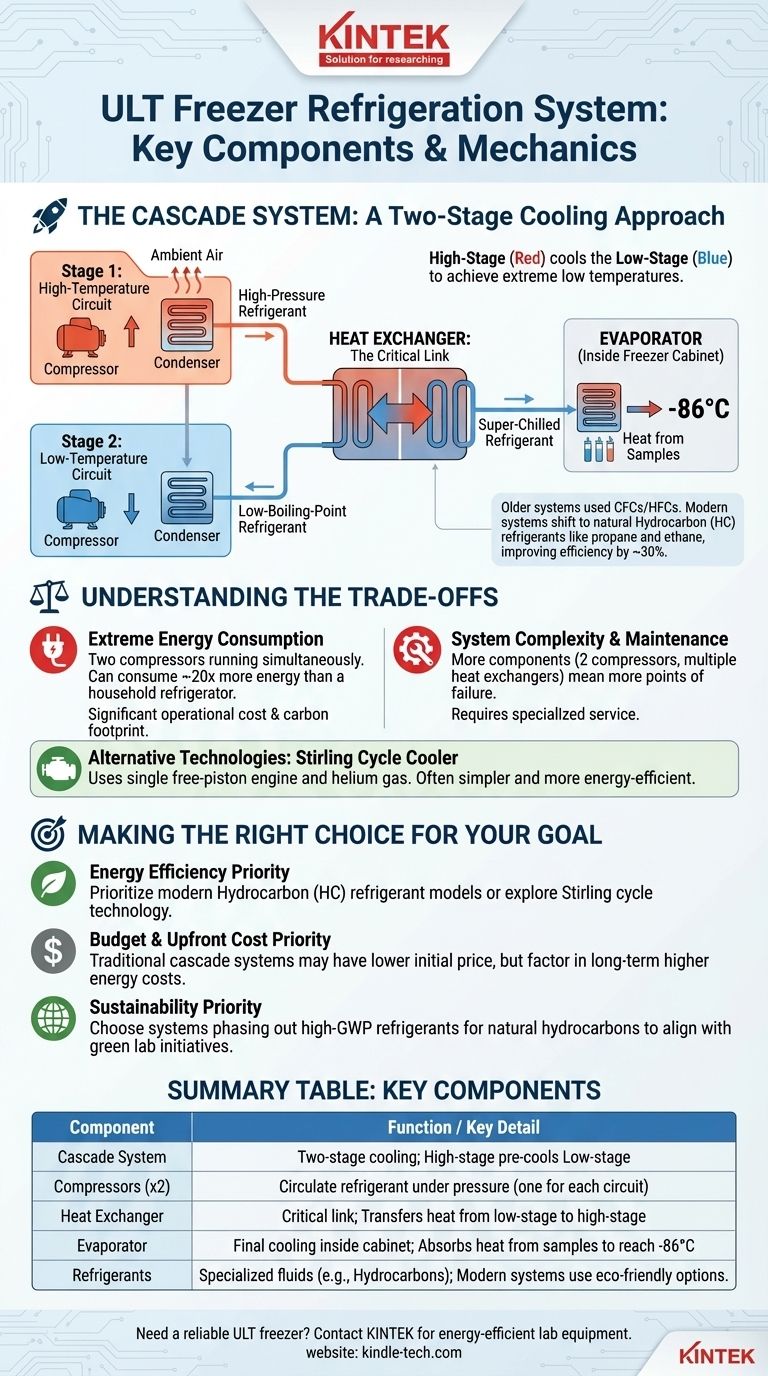

دليل مرئي
