ماذا يحدث في عملية الرشّ؟ دليل خطوة بخطوة لترسيب الأغشية الرقيقة

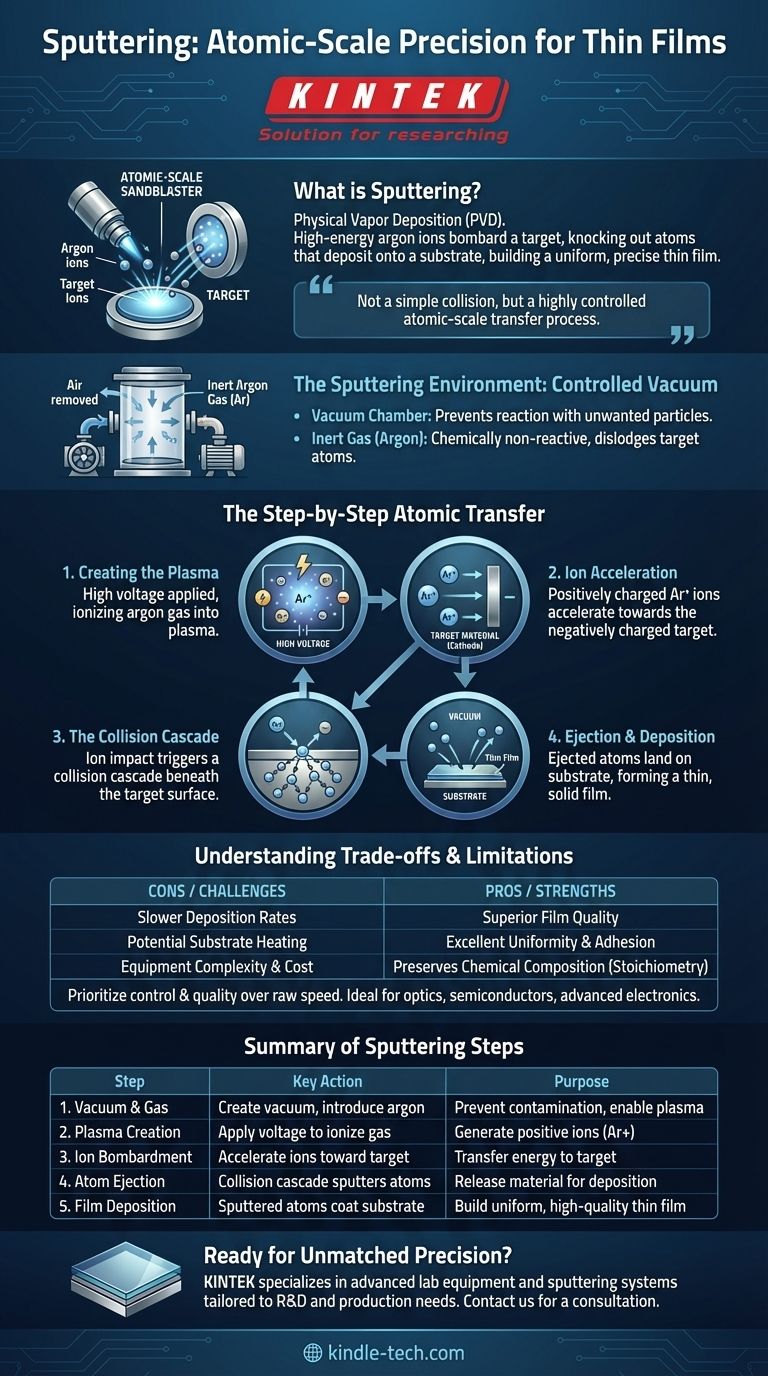

في جوهرها، الرشّ (Sputtering) هي عملية ترسيب فيزيائي للبخار (PVD) تعمل مثل آلة صنفرة على المستوى الذري. داخل فراغ عالٍ، يتم تسريع أيونات غاز خاملة ومُنشَّطة (عادةً الأرغون) لقصف مادة المصدر، المعروفة باسم الهدف (Target). يؤدي هذا التصادم عالي الطاقة إلى إخراج الذرات فعليًا، أو "رشّها"، من الهدف، والتي تنتقل بعد ذلك وتترسب على ركيزة، مما يؤدي إلى بناء غشاء رقيق دقيق وموحد للغاية.

يُفهم الرشّ على أنه ليس مجرد تصادم بسيط، بل هو عملية نقل مُتحكَّم فيها للغاية على المستوى الذري. من خلال استخدام أيونات الغاز المنشَّطة لطرد الذرات ماديًا من مادة المصدر، فإنه يتيح إنشاء أغشية رقيقة للغاية ذات خصائص مُصمَّمة بدقة على سطح منفصل.

بيئة الرشّ: فراغ مُتحكَّم فيه

لفهم عملية الرشّ، يجب علينا أولاً فهم البيئة عالية التحكم التي تحدث فيها. هذه ليست تفاعلاً كيميائياً بسيطاً؛ إنها عملية فيزيائية تتطلب ظروفاً محددة للنجاح.

دور حجرة التفريغ (Vacuum Chamber)

تحدث عملية الرشّ بأكملها داخل حجرة تفريغ. يتم ضخ الهواء لإزالة الأكسجين وبخار الماء والغازات الجوية الأخرى.

هذا التفريغ ضروري لأنه يمنع الذرات المرشوشة من التفاعل مع الجزيئات غير المرغوب فيها أو التشتت بسببها في طريقها من الهدف إلى الركيزة.

إدخال الغاز الخامل

بمجرد إنشاء التفريغ، يتم إدخال كمية صغيرة ومُتحكَّم فيها من غاز خامل عالي النقاء، وأكثرها شيوعاً هو الأرغون (Ar).

يُستخدم الأرغون لأنه غير متفاعل كيميائياً وله كتلة ذرية كافية لإزاحة الذرات بفعالية من مادة الهدف عند الاصطدام.

النقل الذري خطوة بخطوة

بعد إعداد المسرح، يمكن أن تبدأ آلية الرشّ الأساسية. هذه سلسلة من الأحداث التي تحوّل مادة الهدف الصلبة إلى غشاء رقيق على ركيزة.

الخطوة 1: إنشاء البلازما

يتم تطبيق جهد عالٍ عبر الحجرة، حيث تعمل مادة الهدف ككاثود (شحنة سالبة).

تؤدي هذه الطاقة الكهربائية إلى تأيين ذرات غاز الأرغون، وتجريدها من إلكترون وتكوين مزيج من أيونات الأرغون الموجبة الشحنة (Ar+) والإلكترونات الحرة. تُعرف حالة الغاز المُنشَّط والمُؤيَّن هذه باسم البلازما.

الخطوة 2: تسريع الأيونات وقصفها

يتم الآن جذب أيونات الأرغون الموجبة الشحنة بقوة نحو مادة الهدف سالبة الشحنة وتسريعها.

تكتسب هذه الأيونات طاقة حركية كبيرة أثناء سفرها، لتصطدم في النهاية بسطح الهدف بسرعة عالية.

الخطوة 3: سلسلة التصادمات

لا يؤدي اصطدام أيون واحد إلى ضرب ذرة واحدة فقط. إنه ينقل زخمه، مما يؤدي إلى سلسلة من ردود الفعل أو "سلسلة التصادمات" تحت سطح الهدف.

تتصادم الذرات داخل مادة الهدف مع جيرانها، وتنقل الطاقة عبر الشبكة الذرية، تماماً مثل كسر في لعبة البلياردو.

الخطوة 4: القذف والترسيب

عندما تصل سلسلة التصادمات هذه إلى ذرة على سطح الهدف بطاقة كافية للتغلب على قوى الترابط الذري الخاصة بها، يتم قذف تلك الذرة، أو رشّها، من الهدف.

تسافر هذه الذرات المتحررة عبر حجرة التفريغ وتهبط على الركيزة، حيث تبرد وتتكثف وتتراكم تدريجياً لتشكل غشاءً رقيقاً وصلباً.

فهم المفاضلات والقيود

على الرغم من قوة الرشّ، إلا أنه ليس حلاً شاملاً. يتم تحديد فعاليته من خلال مجموعة مميزة من المفاضلات التشغيلية التي تجعله مثالياً لبعض التطبيقات وأقل ملاءمة للبعض الآخر.

معدلات ترسيب أبطأ

مقارنة بطرق PVD الأخرى مثل التبخير الحراري، فإن الرشّ هو عموماً عملية أبطأ. الطبيعة الميكانيكية لإخراج الذرات واحدة تلو الأخرى أقل سرعة من غلي مادة ما.

هذا يجعله أقل اقتصادية لترسيب أغشية سميكة جداً أو للتطبيقات التي يكون فيها الإنتاجية العالية هي الشاغل الأساسي.

احتمالية تسخين الركيزة

يمكن أن تؤدي الطاقة الكبيرة المشاركة في قصف الأيونات وتكثيف الفيلم إلى تسخين الركيزة.

قد يمثل هذا تحدياً عند طلاء المواد الحساسة للحرارة، مثل بعض المواد البلاستيكية أو العينات البيولوجية، وقد يتطلب أنظمة تبريد نشطة.

تعقيد المعدات والتكلفة

تتطلب أنظمة الرشّ بيئة تفريغ عالٍ، وإمدادات طاقة متطورة، وغالباً مجالات مغناطيسية (في الرشّ المغنطروني) لتعمل بكفاءة.

هذا يجعل الاستثمار الأولي في المعدات والتعقيد التشغيلي أعلى من بعض طرق الطلاء البديلة.

اتخاذ الخيار الصحيح لهدفك

إن قرار استخدام الرشّ يتعلق أساساً بإعطاء الأولوية للتحكم وجودة الفيلم على سرعة الترسيب الخام.

• إذا كان تركيزك الأساسي هو الدقة وجودة الفيلم: يوفر الرشّ تحكماً فائقاً في كثافة الفيلم وتجانسه والتصاقه وشكله، مما يجعله مثالياً للبصريات وأشباه الموصلات والإلكترونيات المتقدمة.
• إذا كان تركيزك الأساسي هو سرعة الترسيب للطلاءات البسيطة: قد تكون الطرق الأخرى مثل التبخير الحراري أكثر كفاءة من حيث الوقت والتكلفة للتطبيقات مثل التعدين الأساسي.
• إذا كان تركيزك الأساسي هو طلاء السبائك أو المركبات المعقدة: يتفوق الرشّ لأنه يحافظ عموماً على التركيب الكيميائي (التكافؤ) لمادة الهدف في الفيلم الناتج.

في نهاية المطاف، فإن فهم آلية الرشّ يمكّنك من اختيار طريقة ترسيب تتناسب تماماً مع الدقة المطلوبة وخصائص المواد لتطبيقك.

جدول ملخص:

خطوة الرشّ	الإجراء الرئيسي	الغرض
1. التفريغ والغاز	إنشاء تفريغ، إدخال غاز الأرغون	منع التلوث، تمكين البلازما
2. إنشاء البلازما	تطبيق الجهد لتأيين غاز الأرغون	توليد أيونات موجبة (Ar+)
3. قصف الأيونات	تسريع الأيونات نحو الهدف (الكاثود)	نقل الطاقة إلى ذرات الهدف
4. قذف الذرات	سلسلة التصادمات ترشّ ذرات الهدف	إطلاق المادة للترسيب
5. ترسيب الفيلم	تسافر الذرات المرشوشة وتغطي الركيزة	بناء غشاء رقيق موحد وعالي الجودة
