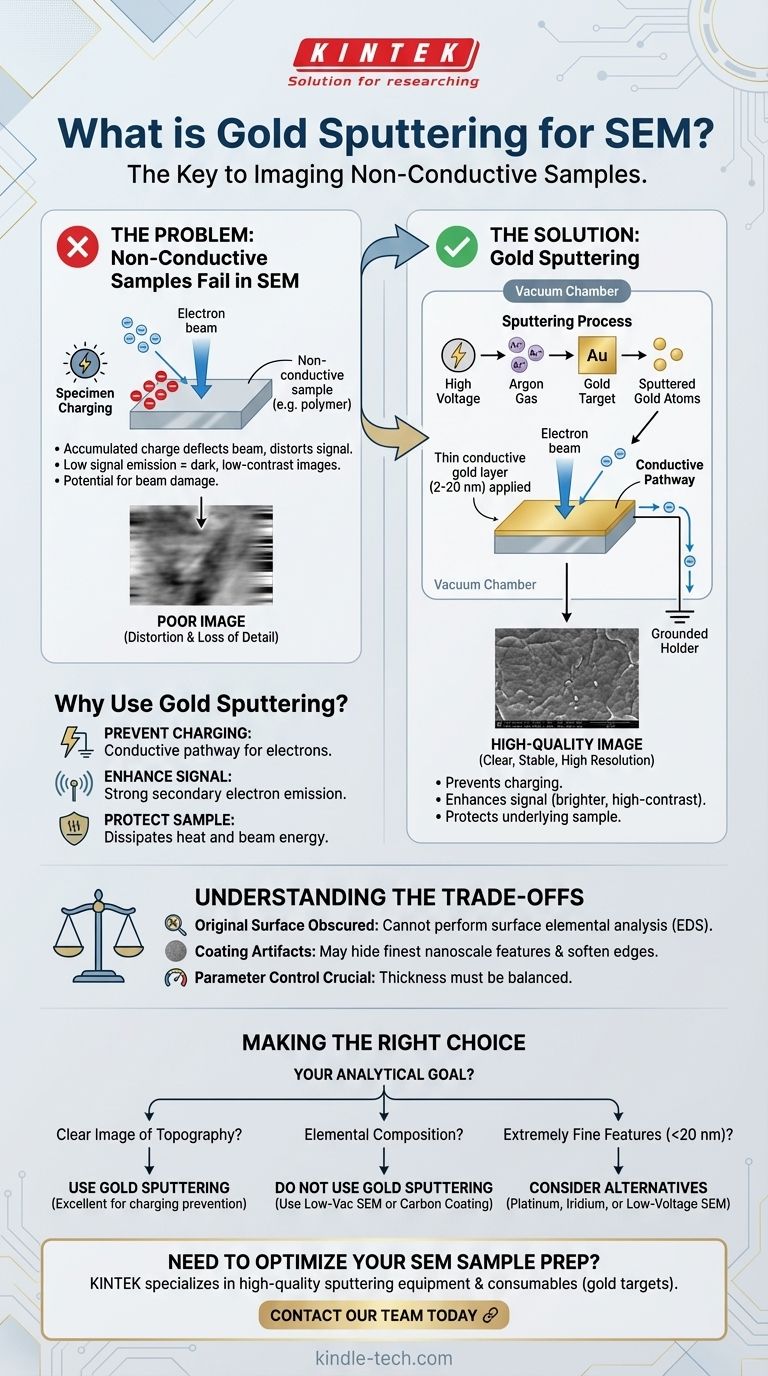

ما هو التذهيب بالرش (Gold Sputtering) للمجهر الإلكتروني الماسح (SEM)؟ منع الشحن وتحسين جودة الصورة للعينات غير الموصلة

في المجهر الإلكتروني الماسح (SEM)، يعد التذهيب بالرش (gold sputtering) تقنية أساسية لإعداد العينات تُستخدم لتغطية العينات غير الموصلة أو ضعيفة التوصيل بطبقة رقيقة جدًا من الذهب. هذه العملية ضرورية لأن شعاع الإلكترونات المستخدم في المجهر الإلكتروني الماسح يتطلب سطحًا موصلاً لإنتاج صورة واضحة ومستقرة. بدون هذا الطلاء، تتراكم شحنة كهربائية ساكنة على العينات غير الموصلة، مما يؤدي إلى تشوه شديد في الصورة ويجعل التحليل عديم الفائدة.

المشكلة الأساسية في تصوير المواد مثل البوليمرات أو السيراميك أو الأنسجة البيولوجية في المجهر الإلكتروني الماسح هي أنها لا توصل الكهرباء. يحل التذهيب بالرش هذه المشكلة عن طريق إنشاء "غلاف" رقيق وموصل حول العينة، مما يسمح بتأريض شعاع الإلكترونات وتمكين التقاط صورة عالية الجودة وعالية الدقة.

المشكلة الأساسية: لماذا تفشل العينات غير الموصلة في المجهر الإلكتروني الماسح (SEM)

لفهم الغرض من التذهيب بالرش، يجب عليك أولاً فهم التحديات الكامنة في تصوير المواد غير الموصلة بشعاع إلكتروني.

مشكلة شحن العينة

يعمل المجهر الإلكتروني الماسح عن طريق مسح عينة بشعاع مركز من الإلكترونات. عندما تضرب هذه الإلكترونات عينة موصلة، يتم توصيلها بأمان إلى الأرض.

ومع ذلك، على سطح غير موصل، لا تجد هذه الإلكترونات مكانًا تذهب إليه. تتراكم في منطقة واحدة، مما يخلق شحنة سالبة ساكنة تحرف شعاع الإلكترونات الوارد وتشوه الإشارة المنبعثة، مما يؤدي إلى خطوط ساطعة، وتحول، وفقدان كامل لتفاصيل الصورة.

انبعاث إشارة منخفض

تتكون الصورة في المجهر الإلكتروني الماسح بشكل أساسي من خلال الكشف عن الإلكترونات الثانوية التي تُطرد من سطح العينة عند اصطدامها بالشعاع الرئيسي.

العديد من المواد غير الموصلة هي بطبيعتها باعثة ضعيفة لهذه الإلكترونات الثانوية. وهذا يؤدي إلى إشارة ضعيفة، مما ينتج عنه صور داكنة ومنخفضة التباين مع نسبة إشارة إلى ضوضاء ضعيفة.

احتمال تلف الشعاع

يمكن أن تتسبب الطاقة المركزة لشعاع الإلكترونات في إتلاف العينات الحساسة للشعاع مثل البوليمرات والأنسجة البيولوجية. يمكن أن يؤدي تركيز الطاقة هذا إلى ذوبان العينة أو احتراقها أو تشوهها.

كيف يحل التذهيب بالرش المشكلة

يعمل طلاء الرش مباشرة على مواجهة هذه المشكلات عن طريق تطبيق طبقة معدنية رقيقة، يتراوح سمكها عادة بين 2 و 20 نانومتر، على سطح العينة.

شرح عملية الرش

في غرفة مفرغة، يُستخدم جهد كهربائي عالٍ لتأيين غاز (عادة الأرجون)، مما يخلق بلازما. تُسرّع هذه الأيونات نحو هدف مصنوع من الذهب النقي.

يؤدي تأثير الأيونات إلى طرد، أو "رش"، ذرات ذهب فردية من الهدف. تنتقل ذرات الذهب هذه بعد ذلك وتترسب على سطح العينة، مما يخلق طبقة رقيقة وموحدة تتوافق مع تضاريسها.

إنشاء مسار موصل

توفر طبقة الذهب الجديدة هذه مسارًا كهربائيًا فعالاً. عندما يمسح شعاع الإلكترونات العينة، يقوم طلاء الذهب بتوصيل الشحنة بعيدًا إلى حامل عينة المجهر الإلكتروني الماسح المؤرض.

هذه الوظيفة الواحدة تمنع تمامًا شحن العينة، وهو السبب الأكثر شيوعًا لصور المجهر الإلكتروني الماسح الرديئة على العينات غير الموصلة.

تعزيز إشارة الصورة

الذهب مادة ممتازة لانبعاث الإلكترونات الثانوية. عندما يضرب الشعاع الأساسي للمجهر الإلكتروني الماسح السطح المطلي بالذهب، فإنه يولد إشارة أقوى وأكثر اتساقًا بكثير مما كانت ستولده المادة الأصلية.

يؤدي هذا إلى تحسن كبير في سطوع الصورة وتباينها، وفي نسبة الإشارة إلى الضوضاء بشكل عام.

حماية العينة الأساسية

تعمل طبقة الذهب الموصلة أيضًا كحاجز وقائي. فهي تساعد على تبديد الطاقة والحرارة من شعاع الإلكترونات عبر السطح، مما يحمي العينة الأساسية الحساسة من التعرض المباشر والتلف المحتمل.

فهم المفاضلات في طلاء الذهب

على الرغم من أهميته، فإن التذهيب بالرش لا يخلو من التنازلات. إنه تعديل للعينة، ويجب أن تفهم حدوده.

السطح الأصلي محجوب

أهم المفاضلات هي أنك لم تعد تصور السطح الحقيقي للعينة؛ بل تصور طلاء الذهب فوقها.

هذا يعني أنه لا يمكنك إجراء تحليل عنصري (مثل مطيافية الأشعة السينية المشتتة للطاقة، أو EDS) على السطح، حيث سيسجل الكاشف بشكل أساسي وجود الذهب.

يمكن أن تخفي عيوب الطلاء الميزات

طلاء الذهب نفسه له بنية حبيبية. على الرغم من أنها دقيقة جدًا، إلا أن هذه البنية يمكن أن تحجب أدق التفاصيل النانوية على سطح العينة. يمكن أن يؤدي سمك الطلاء إلى تنعيم الحواف الحادة وملء المسام الدقيقة.

التحكم في المعلمات أمر بالغ الأهمية

يتطلب تحقيق طلاء مثالي مهارة. يجب على المشغل ضبط المعلمات بشكل صحيح مثل وقت الطلاء والتيار للتحكم في سمك الفيلم. الطلاء السميك جدًا سيحجب التفاصيل، بينما الطلاء الرقيق جدًا قد لا يكون فعالاً في منع الشحن.

اتخاذ الخيار الصحيح لتحليلك

يعتمد قرار استخدام التذهيب بالرش كليًا على هدفك التحليلي.

• إذا كان تركيزك الأساسي هو الحصول على صورة واضحة لتضاريس عينة غير موصلة: يعد التذهيب بالرش خيارًا ممتازًا وضروريًا في كثير من الأحيان لمنع الشحن وتعزيز إشارة الصورة.
• إذا كان تركيزك الأساسي هو تحديد التركيب العنصري للسطح: لا تستخدم التذهيب بالرش، حيث سيتداخل الطلاء تمامًا مع التحليل؛ فكر في استخدام مجهر إلكتروني ماسح منخفض التفريغ أو طلاء الكربون بدلاً من ذلك.
• إذا كان تركيزك الأساسي هو تصوير ميزات نانوية دقيقة للغاية (أقل من ~20 نانومتر): فكر في استخدام مادة طلاء عالية الأداء وذات حبيبات أدق مثل البلاتين أو الإيريديوم، أو استكشف تقنيات المجهر الإلكتروني الماسح المتقدمة ذات الجهد المنخفض التي قد تقلل الحاجة إلى الطلاء.

في النهاية، يعد التذهيب بالرش أداة أساسية تجعل العالم الواسع للمواد غير الموصلة مرئيًا لقوة المجهر الإلكتروني الماسح.

جدول الملخص:

الجانب	تأثير التذهيب بالرش
التوصيلية	يوفر مسارًا للتأريض، مما يمنع تراكم الشحنة وتشوه الصورة.
جودة الإشارة	يعزز انبعاث الإلكترونات الثانوية للحصول على صور أكثر سطوعًا وتباينًا.
حماية العينة	يبدد طاقة الشعاع، ويحمي العينات الحساسة من التلف.
سمك الطلاء	عادة 2-20 نانومتر؛ حاسم لتحقيق التوازن بين التوصيلية والحفاظ على التفاصيل.
