ما الفرق بين الترسيب بالرش RF والترسيب بالرش DC؟ اختر الطريقة الصحيحة لمادتك

يكمن جوهر الاختلاف بين الرش بالترددات الراديوية (RF) والرش بالتيار المستمر (DC) في مصدر الطاقة، وهو تمييز يحدد بشكل مباشر أنواع المواد التي يمكنك ترسيبها. يستخدم الرش بالترددات الراديوية (RF) تيارًا متناوبًا عالي التردد (AC)، بينما يستخدم الرش بالتيار المستمر (DC) تيارًا مباشرًا ثابتًا. وهذا يجعل الرش بالترددات الراديوية أداة عالمية لكل من المواد الموصلة والعازلة، في حين يقتصر الرش بالتيار المستمر على ترسيب المواد التي يمكنها توصيل الكهرباء.

إن الاختيار بين الرش بالترددات الراديوية والرش بالتيار المستمر لا يتعلق بأي طريقة هي "الأفضل"، بل بأيها مناسب لمادتك المستهدفة. الرش بالتيار المستمر هو طريقة أبسط وأسرع غالبًا للمعادن الموصلة، بينما المجال المتناوب للرش بالترددات الراديوية ضروري للتغلب على تراكم الشحنات عند ترسيب المواد العازلة غير الموصلة.

المشكلة الأساسية: رش المواد العازلة

نشأت الحاجة إلى الرش بالترددات الراديوية من قيود أساسية في عملية الرش بالتيار المستمر. فهم هذا القيد هو المفتاح لفهم الفرق.

قيود الرش بالتيار المستمر: تراكم الشحنات الموجبة

في الرش بالتيار المستمر، يتم تطبيق شحنة سالبة ثابتة وعالية الجهد على المادة المستهدفة التي ترغب في ترسيبها. تجذب هذه المادة المستهدفة المشحونة سلبًا أيونات مشحونة إيجابًا (عادة الأرجون) من البلازما.

تضرب هذه الأيونات المادة المستهدفة بقوة كافية لإزاحة الذرات ماديًا من سطحها - هذه هي عملية "الرش". ثم تنتقل الذرات المزاحة وتغطي الركيزة الخاصة بك.

يعمل هذا بشكل مثالي للمواد المستهدفة الموصلة، مثل المعادن، لأن المادة المستهدفة يمكنها تبديد الشحنة الموجبة من الأيونات المتصادمة. ومع ذلك، إذا كانت المادة المستهدفة عازلة (مثل السيراميك أو الأكسيد)، فلا يمكنها توصيل الكهرباء. تتراكم الشحنة الموجبة من الأيونات بسرعة على سطح المادة المستهدفة، مما يعادل الجهد السالب ويصد أي أيونات موجبة أخرى، مما يوقف عملية الرش بشكل فعال.

حل الرش بالترددات الراديوية: تبديل المجال

يحل الرش بالترددات الراديوية هذه المشكلة باستخدام تيار متناوب، عادة بتردد قياسي صناعي يبلغ 13.56 ميجاهرتز. يتغير الجهد الكهربائي للمادة المستهدفة بسرعة بين السالب والموجب ملايين المرات في الثانية.

خلال نصف الدورة السالبة، تتصرف المادة المستهدفة مثل مادة مستهدفة للتيار المستمر، وتجذب الأيونات الموجبة وترش الذرات. هذا هو الوقت الذي يحدث فيه الترسيب.

خلال نصف الدورة الموجبة الأقصر بكثير، تجذب المادة المستهدفة سيلًا من الإلكترونات المتحركة من البلازما. تعادل هذه الإلكترونات على الفور الشحنة الموجبة التي تراكمت على السطح العازل، "إعادة ضبطها" لدورة الرش التالية. هذا التعادل المستمر للشحنة هو ما يسمح بالرش المستمر لأي مادة.

الفروق التشغيلية الرئيسية

تخلق الفيزياء الكامنة وراء مصدر الطاقة عدة فروق عملية في كيفية عمل هذين النظامين.

المواد المستهدفة: العامل الحاسم

هذا هو التمييز الأكثر أهمية.

• الرش بالتيار المستمر: فعال فقط للمواد الموصلة للكهرباء، مثل معظم المعادن والأكاسيد الموصلة الشفافة مثل ITO.
• الرش بالترددات الراديوية: عالمي. يمكنه ترسيب الموصلات وأشباه الموصلات والعوازل (العوازل الكهربائية)، مما يجعله ضروريًا للسيراميك والأكاسيد والمركبات غير الموصلة الأخرى.

معدل الترسيب

بالنسبة لمادة موصلة معينة يمكن رشها بأي من الطريقتين، يوفر الرش بالتيار المستمر عمومًا معدل ترسيب أعلى.

وذلك لأن الرش في نظام الترددات الراديوية يحدث فقط خلال الجزء السالب من دورة التيار المتردد. الرش بالتيار المستمر، على النقيض من ذلك، يكون "دائم التشغيل"، مما يؤدي إلى عملية أسرع وأكثر كفاءة للمعادن.

ضغط النظام والبلازما

يمكن للرش بالترددات الراديوية أن يحافظ على بلازما مستقرة عند ضغط تشغيل أقل (غالبًا أقل من 15 ملي تور) مقارنة بالرش بالتيار المستمر (الذي قد يتطلب ما يصل إلى 100 ملي تور).

يقلل الضغط المنخفض من فرصة تصادم الذرات المرشوشة مع جزيئات الغاز في طريقها إلى الركيزة. وهذا يخلق مسار ترسيب أكثر مباشرة و"خط رؤية"، مما يمكن أن يحسن كثافة وجودة الفيلم الرقيق النهائي.

فهم المفاضلات

يتضمن اختيار تقنية الرش الموازنة بين القدرة والتعقيد والتكلفة.

التعقيد والتكلفة

أنظمة الرش بالتيار المستمر أبسط ميكانيكيًا وإلكترونيًا. مصدر طاقة التيار المستمر عالي الجهد بسيط نسبيًا، مما يجعل النظام الكلي أقل تكلفة وأسهل في الصيانة.

أنظمة الرش بالترددات الراديوية أكثر تعقيدًا. تتطلب مولد ترددات راديوية مخصصًا وشبكة مطابقة للمعاوقة - وهو مكون حاسم يضبط الحمل الكهربائي بدقة لضمان نقل أقصى قدر من الطاقة إلى البلازما، وليس انعكاسها إلى المصدر. يزيد هذا التعقيد الإضافي من تكلفة النظام.

السرعة مقابل التنوع

المفاضلة المركزية واضحة:

• يوفر التيار المستمر السرعة وفعالية التكلفة ولكنه يقتصر على الأهداف الموصلة.
• يوفر الترددات الراديوية تنوعًا عالميًا للمواد ولكن على حساب معدلات ترسيب أقل وتعقيد أعلى للنظام.

منع التقوس

في أنظمة التيار المستمر، يمكن أن يؤدي تراكم الشحنات على أي بقع عازلة أو ملوثات على الهدف إلى تفريغ كهربائي مفاجئ وضار يُعرف باسم التقوس. تمنع آلية الترددات الراديوية ذاتية التعادل هذا النوع من تراكم الشحنات بطبيعتها، مما يؤدي إلى بلازما أكثر استقرارًا ويحمي الهدف من التلف.

اتخاذ الخيار الصحيح لتطبيقك

يعتمد قرارك في النهاية على المادة التي تحتاج إلى ترسيبها وأولوياتك التشغيلية.

• إذا كان تركيزك الأساسي هو ترسيب المعادن الموصلة بسرعة وفعالية من حيث التكلفة: فإن الرش بالتيار المستمر هو دائمًا الخيار الأفضل تقريبًا.
• إذا كان تركيزك الأساسي هو ترسيب المواد العازلة أو العازلة للكهرباء (مثل السيراميك أو الأكاسيد): فإن الرش بالترددات الراديوية هو الطريقة الضرورية والقياسية.
• إذا كان تركيزك الأساسي هو أقصى مرونة للمواد في بيئة بحثية: يوفر الرش بالترددات الراديوية التنوع للعمل مع أي نوع من المواد المستهدفة.

إن فهم هذا التمييز الأساسي في إدارة الشحنات يمكّنك من اختيار الأداة الدقيقة لهدفك في ترسيب الأغشية الرقيقة.

جدول الملخص:

الميزة	الرش بالتيار المستمر (DC Sputtering)	الرش بالترددات الراديوية (RF Sputtering)
مصدر الطاقة	تيار مباشر (DC)	ترددات راديوية (AC)
المواد المستهدفة	الموصلات (المعادن، ITO)	الموصلات، أشباه الموصلات، العوازل
معدل الترسيب	أعلى للموصلات	أقل
تعقيد النظام والتكلفة	أقل	أعلى (يتطلب مطابقة المعاوقة)
الميزة الرئيسية	السرعة والتكلفة للمعادن	قدرة عالمية على التعامل مع المواد

هل تحتاج إلى مساعدة في اختيار نظام الرش المناسب للمواد الفريدة في مختبرك؟

سواء كنت تقوم بترسيب معادن موصلة أو سيراميك عازل معقد، فإن اختيار طريقة الرش الصحيحة أمر بالغ الأهمية لنتائج بحثك وإنتاجك. تتخصص KINTEK في توفير معدات مختبرية عالية الجودة، بما في ذلك أنظمة الرش، لتلبية احتياجاتك الخاصة في ترسيب الأغشية الرقيقة.

دع خبرائنا يرشدونك إلى الحل الأمثل. اتصل بنا اليوم لمناقشة تطبيقك واكتشاف كيف يمكن لـ KINTEK تعزيز قدرات مختبرك!

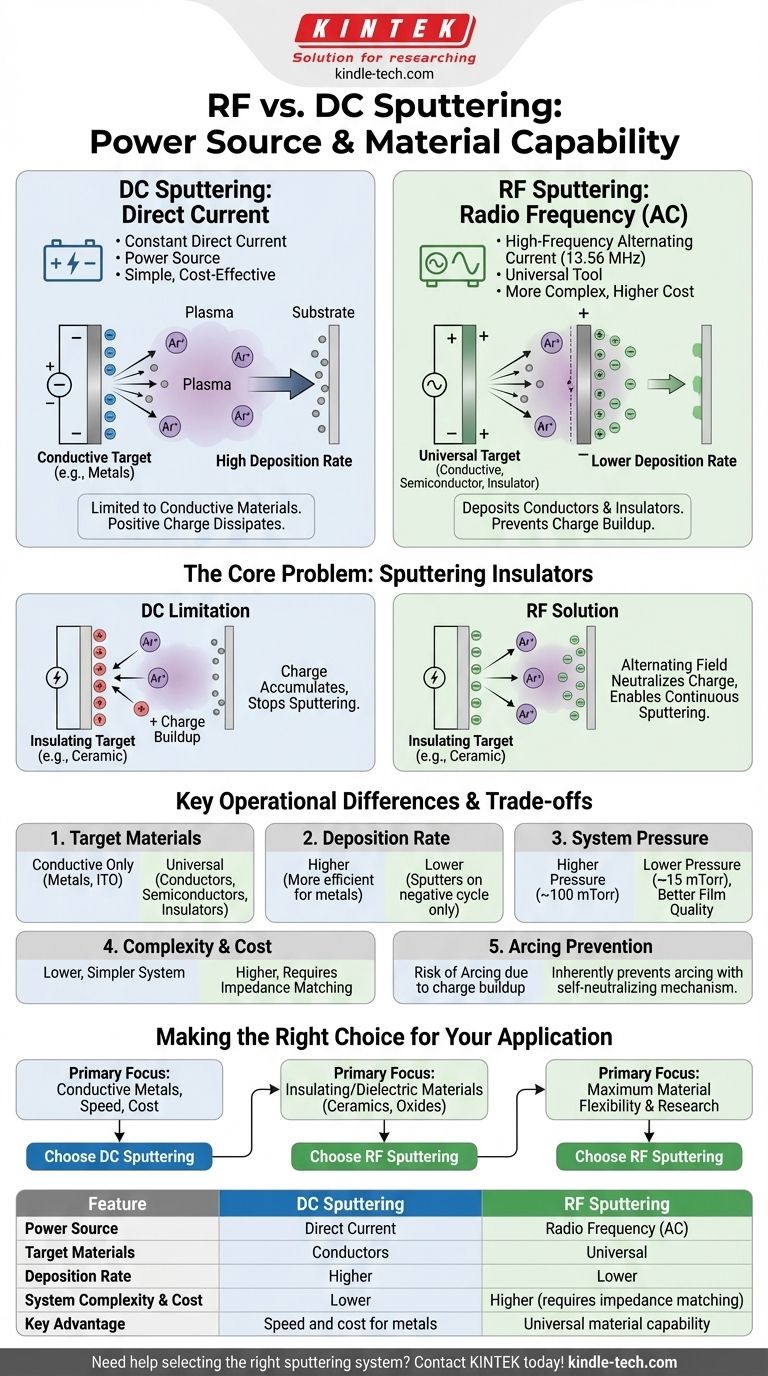

دليل مرئي
