ما هو تأثير التردد على التسخين بالحث؟ التحكم في عمق التسخين لتطبيقك

في التسخين بالحث، التردد هو التحكم الأساسي لعمق التسخين. يركز التردد الأعلى تأثير التسخين بالقرب من سطح قطعة العمل، وهي ظاهرة تُعرف باسم "تأثير الجلد". على العكس من ذلك، يسمح التردد الأقل للطاقة المستحثة باختراق أعمق في المادة، مما يؤدي إلى تسخين أكثر انتظامًا وشاملاً. هذه العلاقة أساسية لاختيار العملية الصحيحة لتطبيقك المحدد.

بينما يتحكم التردد مباشرة في مدى عمق اختراق الحرارة، فإن اختيار عملية الحث الصحيحة نادرًا ما يتعلق بالتردد وحده. إنه قرار استراتيجي يوازن بين عمق التسخين المطلوب (التردد) وسرعة التسخين المطلوبة (الطاقة) وخصائص المادة.

المبدأ الأساسي: التردد وتأثير الجلد

لفهم دور التردد، يجب علينا أولاً النظر في الفيزياء الأساسية للحث. تعمل العملية عن طريق حث تيارات كهربائية داخل المادة نفسها، والتي بدورها تولد الحرارة.

كيف يعمل التسخين بالحث

يستخدم نظام الحث ملفًا لتوليد مجال مغناطيسي قوي ومتناوب بسرعة. عندما يتم وضع جزء موصل للكهرباء (مثل ترس فولاذي) داخل هذا المجال، فإنه يحث تيارات كهربائية دوامة داخل الجزء. تُسمى هذه التيارات التيارات الدوامية. تولد المقاومة الطبيعية للمادة لتدفق هذه التيارات حرارة هائلة ودقيقة من خلال عملية تسمى التسخين بجول.

مقدمة إلى "تأثير الجلد"

يحدد تردد المجال المغناطيسي المتناوب مكان تدفق هذه التيارات الدوامية. عند الترددات العالية، تُجبر التيارات على التدفق في طبقة رقيقة بالقرب من سطح الجزء. هذا هو تأثير الجلد.

فكر في الأمر وكأنك ترمي حجرًا على الماء. سيؤدي الدوران السريع جدًا وعالي التردد إلى قفز الحجر على السطح. سيؤدي الرمي البطيء ومنخفض التردد إلى غرق الحجر واختراقه عميقًا في الماء. ينطبق نفس المبدأ على التيارات الدوامية في الموصل.

القاعدة العامة: التردد مقابل عمق الاختراق

العلاقة بسيطة وعكسية:

• تردد أعلى = اختراق تيار أ shallower = تسخين سطحي
• تردد أقل = اختراق تيار أعمق = تسخين شامل

هذا التحكم في عمق التسخين هو الوظيفة الأكثر أهمية للتردد في أي تطبيق حثي.

التطبيقات العملية للترددات المختلفة

يتم تحديد اختيار التردد بالكامل من خلال الهدف الهندسي. يتم تحسين نطاقات تردد مختلفة لعمليات صناعية مختلفة.

التردد العالي (HF): للمعالجات السطحية

يعمل عادةً من 60 كيلو هرتز إلى 500 كيلو هرتز، ويعتبر التسخين بالحث عالي التردد مثاليًا للتطبيقات التي تحتاج فيها فقط إلى تسخين السطح. عمق التسخين الضحل مثالي لتصليد علب التروس والأعمدة والمكونات الأخرى حيث تكون هناك حاجة إلى سطح صلب ومقاوم للتآكل فوق قلب قوي ومطيل.

التردد المتوسط (MF): للتسخين الشامل والتطريق

يستخدم هذا النطاق لتسخين الأجزاء الصغيرة بالكامل أو للتسخين المسبق للأجزاء الأكبر للتطريق أو التشكيل. يضمن اختراق الحرارة الأعمق وصول المقطع العرضي بالكامل للمكون إلى درجة الحرارة المستهدفة.

التردد المنخفض (LF): لتسخين الكتل الكبيرة

يستخدم للأجزاء الضخمة، مثل الكتل أو الألواح الكبيرة، ويوفر التسخين بالحث منخفض التردد الاختراق العميق اللازم لتسخين حجم كبير من المعدن بشكل موحد. وهو أيضًا التردد المفضل لتطبيقات الصهر في أفران الحث.

فهم المقايضات

اختيار التردد ليس مجرد تمرين أكاديمي. إنه ينطوي على موازنة العديد من العوامل العملية والاقتصادية لإيجاد الحل الأمثل.

التردد مقابل الطاقة

التردد والطاقة متغيران مستقلان ولكنهما مرتبطان. يمكنك تحقيق نتيجة تسخين مماثلة بمجموعات مختلفة. على سبيل المثال، قد تقوم وحدة ذات طاقة أقل وتردد عالٍ بتسخين السطح بفعالية مثل وحدة ذات طاقة أعلى وتردد متوسط، ولكن قد يستغرق ذلك وقتًا أطول. غالبًا ما يعتمد الاختيار على متطلبات وقت الدورة مقابل تكلفة المعدات.

تأثير المادة

مادة قطعة العمل عامل حاسم. تسخن المواد المغناطيسية مثل الفولاذ الكربوني بسهولة أكبر بكثير تحت درجة حرارة كوري (النقطة التي تصبح عندها غير مغناطيسية) من المواد غير المغناطيسية مثل الألومنيوم أو النحاس. سيتغير التردد الأمثل بناءً على مقاومة المادة ونفاذيتها المغناطيسية.

التكلفة وتعقيد المعدات

لا توجد آلة واحدة تفعل كل شيء بشكل مثالي. غالبًا ما تستخدم مصادر الطاقة عالية التردد مكونات داخلية مختلفة عن مصادر الطاقة منخفضة التردد. لذلك يجب أن يأخذ القرار في الاعتبار تكلفة الشراء والكفاءة وملف الصيانة للمعدات الأنسب لتطبيقك الأساسي.

اتخاذ القرار الصحيح لهدفك

في النهاية، التردد الصحيح هو الذي يتناسب بشكل أفضل مع النتيجة المرجوة. استخدم هدف عمليتك كدليل لك.

• إذا كان تركيزك الأساسي هو تصليد السطح أو لحام الأجزاء الرقيقة: التردد الأعلى هو دائمًا الخيار الصحيح لتركيز الطاقة على السطح.
• إذا كان تركيزك الأساسي هو تسخين مكون بشكل موحد للتطريق: يوفر التردد المتوسط توازنًا بين عمق الاختراق ووقت التسخين الفعال.
• إذا كان تركيزك الأساسي هو صهر حجم كبير من المعدن أو تسخين لوح سميك جدًا: التردد المنخفض ضروري لضمان اختراق الطاقة عميقًا في الكتلة.

مسلحًا بهذا الفهم، يمكنك الآن اختيار عملية لا تعتمد فقط على التردد، ولكن على النتيجة الدقيقة التي تحتاج إلى تحقيقها.

جدول الملخص:

نطاق التردد	التطبيق الأساسي	عمق التسخين
عالي (60-500 كيلو هرتز)	تصليد السطح، اللحام بالنحاس	ضحل (سطحي)
متوسط (1-10 كيلو هرتز)	تسخين شامل، تطريق	معتدل
منخفض (50-500 هرتز)	صهر، تسخين الكتل الكبيرة	عميق (موحد)

هل تواجه صعوبة في اختيار عملية التسخين بالحث المناسبة لموادك؟

يعد اختيار التردد أمرًا بالغ الأهمية لتحقيق النتيجة المرجوة، سواء كان ذلك تصليدًا دقيقًا للسطح أو تسخينًا موحدًا وشاملًا.

في KINTEK، نحن متخصصون في توفير معدات المختبرات والإرشادات المتخصصة لتحسين معالجتك الحرارية.

يمكننا مساعدتك في:

• اختيار التردد والطاقة المثاليين لمادتك وتطبيقك المحدد.
• تحسين الكفاءة والاتساق في عمليات التسخين الخاصة بك.
• تحقيق نتائج متفوقة في التصليد، اللحام بالنحاس، التطريق، أو الصهر.

اتصل بـ KINTEK اليوم للحصول على استشارة، ودع خبرائنا يساعدونك في تسخير قوة التسخين بالحث.

تواصل مع فريقنا الآن ←

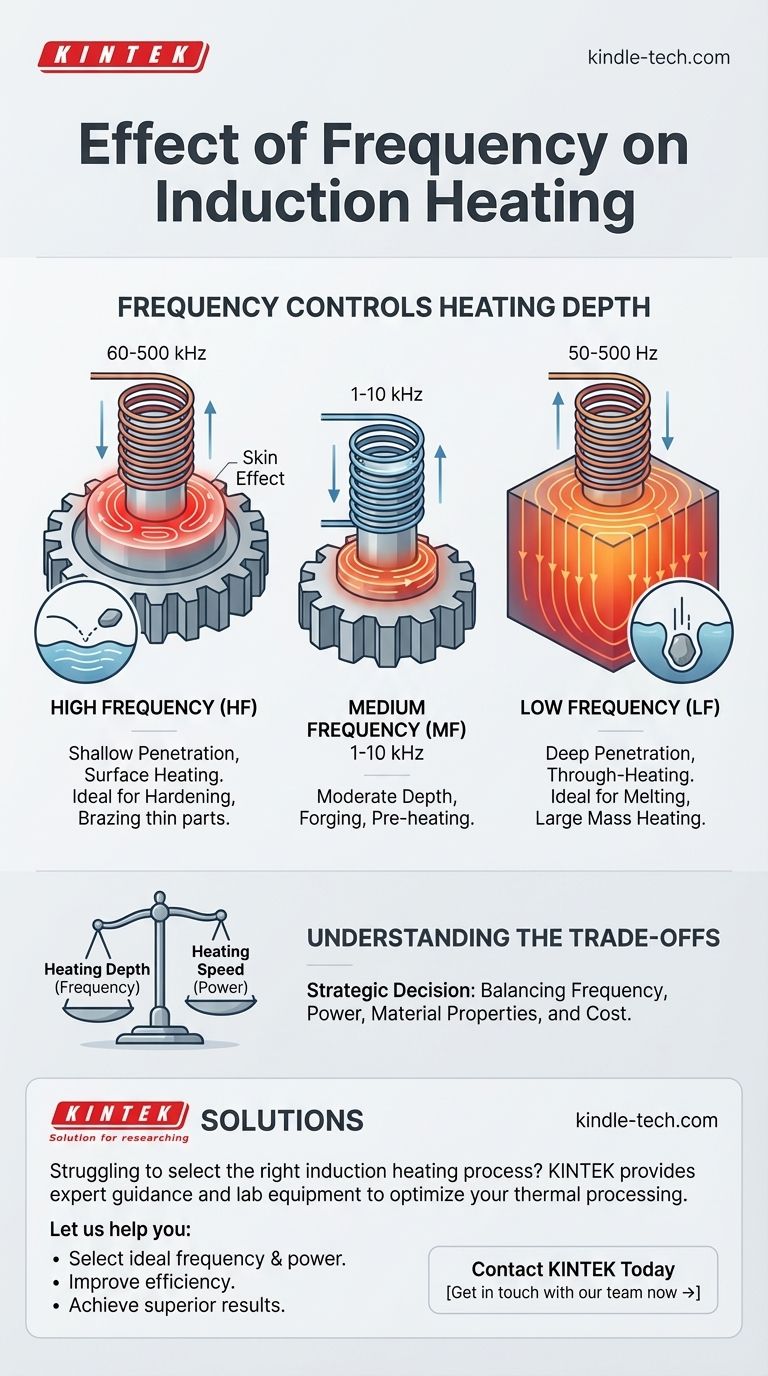

دليل مرئي
