ما هي عملية تجميع القالب؟ بناء أداة موثوقة للقولبة بالحقن عالية الجودة

باختصار، تجميع القالب هو العملية المنهجية التي يتم فيها تجميع جميع المكونات الميكانيكية والمشتراة بشكل فردي - من حشوات القلب والتجويف إلى دبابيس الطرد والمحامل الإرشادية - بدقة لتكوين قالب حقن يعمل بكامل طاقته. هذه المرحلة الحرجة تتجاوز مجرد البناء؛ إنها تحقق شامل لتصميم القالب ودقة تشغيله وجاهزيته التشغيلية قبل أن يلامس آلة التشكيل أبدًا.

تجميع القالب ليس مجرد مهمة ميكانيكية. إنه البوابة الأخيرة والحاسمة لمراقبة الجودة التي تحول مجموعة من الأجزاء الدقيقة إلى أداة تصنيع موثوقة وعالية الأداء، مما يحدد بشكل مباشر جودة المنتج النهائي وعمر القالب نفسه.

الأساس: الإعداد قبل التجميع

قبل تجميع أي مكونات معًا، يعد مرحلة الإعداد الصارمة أمرًا ضروريًا. يعد تخطي هذه الخطوة التأسيسية المصدر الأكثر شيوعًا للمشاكل، مما يؤدي إلى تآكل سابق لأوانه، وعيوب في الأجزاء، وإعادة عمل مكلفة.

فحص وتنظيف المكونات

يجب فحص كل مكون على حدة، سواء تم تشغيله داخليًا أو شراؤه، بدقة مقابل رسم التصميم الخاص به. وهذا يتحقق من الأبعاد والتفاوتات وتشطيبات السطح. يجب أيضًا تنظيف جميع الأجزاء لإزالة الطلاءات الواقية وزيوت التشغيل وأي حطام.

إزالة الحواف والتشطيب النهائي للحواف

غالبًا ما تترك عمليات التشغيل حوافًا حادة أو نتوءات صغيرة على المكونات. يجب إزالة هذه النتوءات يدويًا بدقة. يمكن لنتوء صغير أن يمنع الأجزاء من الاستقرار بشكل صحيح، ويتسبب في خدش الأسطح المجاورة، ويؤدي في النهاية إلى فشل القالب قبل الأوان.

سير عمل التجميع: من الأنظمة الفرعية إلى القالب الكامل

يتبع التجميع تسلسلاً منطقيًا، حيث يتم عادةً بناء نصفي القالب (الجانب "أ" الثابت والجانب "ب" المتحرك) قبل جمعهما معًا. هذه مهمة تتطلب فهمًا شاملاً لكل من هيكل القالب وعملية التشكيل بالحقن.

بناء نظام الطرد

على الجانب "ب" من القالب، يتم تجميع نظام الطرد عادةً أولاً. يتضمن ذلك تركيب دبابيس الطرد ودبابيس العودة والنوابض في ألواح الطرد. يجب أن يتحرك النظام بأكمله بحرية وبشكل متساوٍ.

تركيب حشوات القلب والتجويف

يتم تركيب أسطح التشكيل الرئيسية - حشوات القلب والتجويف - بعناية في ألواح القالب الخاصة بها. الدقة أمر بالغ الأهمية هنا، لأن محاذاتها تحدد سماكة جدار الجزء النهائي ودقته البعدية.

تجميع المنزلقات والرافعات

بالنسبة للأجزاء ذات التجاويف أو الميزات المعقدة، هناك حاجة إلى منزلقات ورافعات ميكانيكية. يتم تركيب واختبار هذه الأنظمة الفرعية لضمان حركتها السلسة وغير المعرقلة. توقيتها وتفاعلها مع مكونات القالب الأخرى أمران حاسمان.

توصيل نصفي القالب

أخيرًا، يتم جمع نصفي القالب المكتملين معًا. يتم تركيب دبابيس التوجيه والبطانات، التي تضمن المحاذاة المثالية بين الجانبين أ و ب، ويتم فحصها للتأكد من ملاءمتها الدقيقة والسلسة.

المرحلة الحاسمة: الاختبار والتعديل

بمجرد تجميع القالب بالكامل، يخضع لسلسلة من الاختبارات اليدوية للتحقق من وظيفته قبل تثبيته في مكبس التشكيل. هذه عملية تكرارية من الاختبار والقياس وإجراء تعديلات دقيقة.

فحص التماس والخلوص

يتم تطبيق طبقة رقيقة من أزرق التماس (مثل أزرق بروسيا من Dykem) على سطح واحد، ويتم إغلاق القالب. عند الفتح، يكشف نقل حبر التحديد عن نقاط الاتصال الدقيقة. وهذا يضمن إغلاق خط الفصل بشكل مثالي لمنع الوميض (Flash)، وأن هناك خلوصًا كافيًا لجميع الأجزاء المتحركة.

الاختبار الوظيفي

سيقوم الفني بتشغيل جميع المكونات المتحركة يدويًا. يتم دفع نظام الطرد للأمام للتأكد من أن جميع الدبابيس تتحرك بالتساوي وتتراجع بالكامل. يتم تحريك المنزلقات والرافعات عبر نطاق حركتها الكامل لضمان تشغيلها دون تداخل.

التحقق من دائرة التبريد

يتم توصيل قنوات التبريد بجهاز اختبار الضغط. تؤكد هذه العملية عدم وجود تسرب في الدوائر وأن الماء أو الزيت يمكن أن يتدفق بحرية، وهو أمر ضروري لإدارة وقت الدورة وجودة الجزء أثناء الإنتاج.

المزالق الشائعة التي يجب تجنبها

حتى الفرق ذات الخبرة يمكن أن تواجه مشاكل. فهم هذه المزالق الشائعة يساعد في ضمان عملية تجميع سلسة وناجحة.

الاستعجال في مرحلة الإعداد

الخطأ الأكثر شيوعًا هو الفشل في تنظيف وإزالة النتوءات بشكل صحيح لكل مكون. يمكن لبرادة معدنية واحدة أو نتوء صغير أن يسبب ضررًا كارثيًا بمجرد أن يكون القالب تحت الضغط الهائل لقوة التثبيت.

تجاهل سوء المحاذاة البسيط

افتراض أن سوء المحاذاة البسيط أو النقطة الضيقة "ستتآكل" هو خطأ مكلف. هذه المشاكل البسيطة هي أعراض لمشكلة أكبر وستتصاعد بسرعة إلى تآكل كبير، أو فشل المكونات، أو عيوب مثل الوميض على الجزء المصبوب.

التشحيم غير الكافي

الفشل في تطبيق النوع والكمية الصحيحين من مواد التشحيم على جميع المكونات المتحركة - مثل دبابيس التوجيه والمنزلقات ودبابيس القيادة - سيؤدي إلى الاحتكاك والتآكل والتقفيل النهائي للقالب.

اتخاذ الخيار الصحيح لهدفك

يجب أن يتناسب مستوى التدقيق أثناء التجميع مع التطبيق المقصود للقالب.

• إذا كان تركيزك الأساسي هو نموذج أولي أو قالب بتجويف واحد: لا يزال الفحص الوظيفي الشامل حيويًا، ولكن قد يكون مستوى وضع علامات التماس أقل كثافة مما هو عليه في أداة الإنتاج.
• إذا كان تركيزك الأساسي هو قالب إنتاج عالي الحجم ومتعدد التجويفات: يجب تنفيذ كل خطوة، من إزالة النتوءات إلى فحوصات الخلوص والاختبار الوظيفي، بأقصى قدر من الدقة لضمان طول عمر القالب واتساق مطلق في الأجزاء من جزء لآخر.
• إذا كنت تقوم باستكشاف أخطاء قالب موجود: يعد التفكيك وإعادة التجميع المنهجي، باتباع سير العمل الدقيق هذا، تقنية تشخيص أساسية للعثور على السبب الجذري لعيوب الأجزاء أو أعطال التشغيل.

في نهاية المطاف، القالب المجمع بشكل مثالي هو نقطة الفحص النهائية التي تترجم التصميم السليم والتشغيل الدقيق إلى أداة تصنيع موثوقة ومربحة.

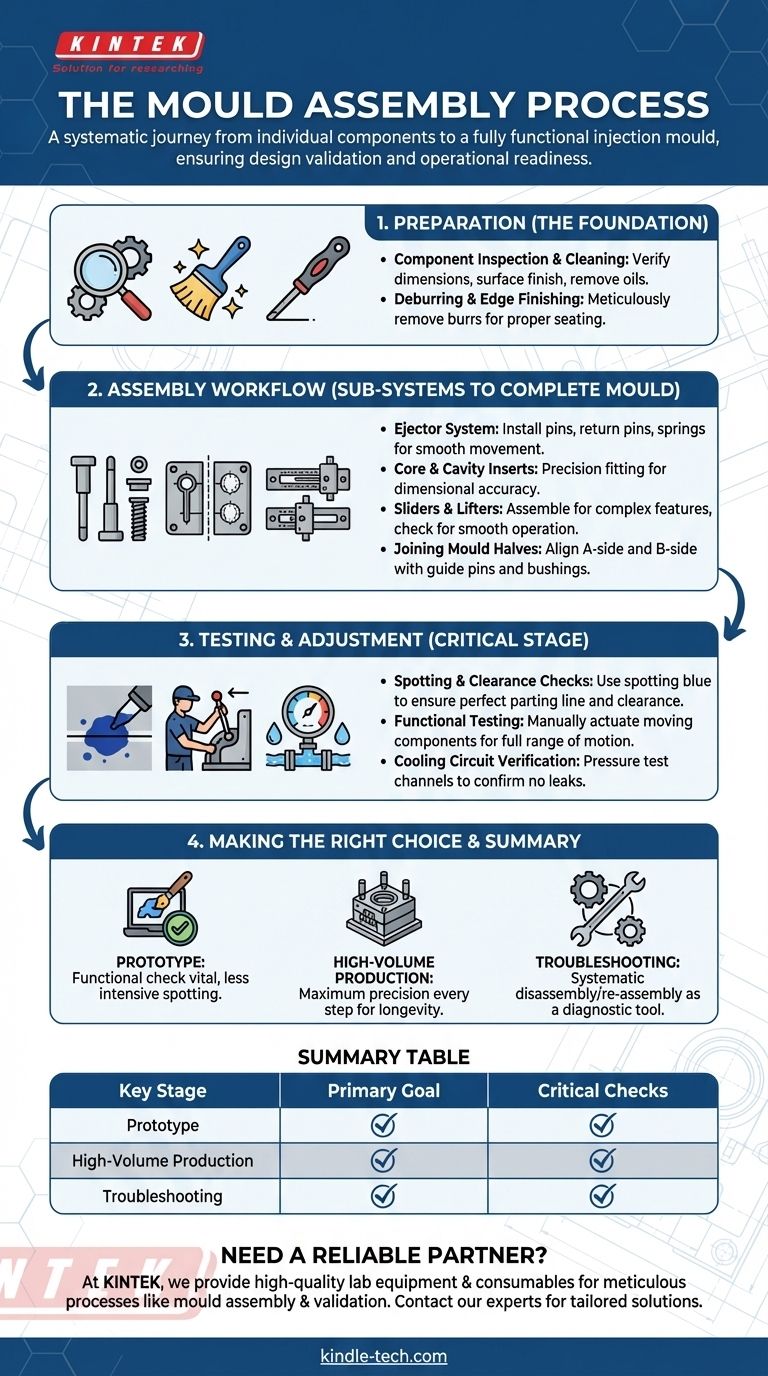

جدول ملخص:

المرحلة الرئيسية	الهدف الأساسي	الفحوصات الحرجة
الإعداد	ضمان أن جميع الأجزاء نظيفة، وخالية من النتوءات، وتلبي المواصفات.	الدقة البعدية، تشطيب السطح، خلو النتوءات.
التجميع الفرعي	بناء حشوات القلب/التجويف، وأنظمة الطرد، والمنزلقات.	الحركة السلسة، المحاذاة الصحيحة، التشغيل غير المعرقل.
التجميع النهائي	توصيل نصفي القالب وتركيب أنظمة المحاذاة.	إغلاق خط الفصل المثالي، ملاءمة دبابيس/بطانات التوجيه.
الاختبار والتعديل	التحقق من الوظيفة والأداء قبل الإنتاج.	فحوصات التماس، حركة نظام الطرد، سلامة دائرة التبريد.
