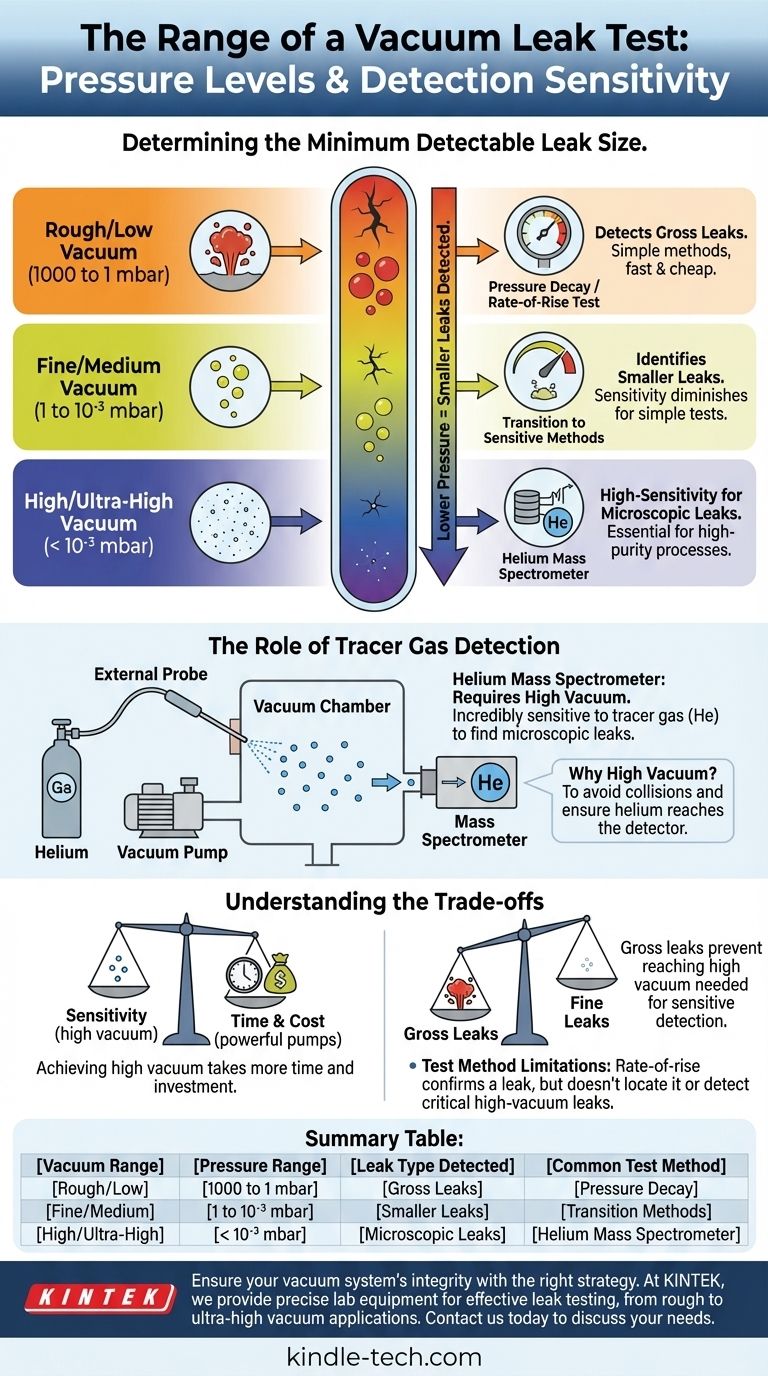

ما هو نطاق اختبار تسرب الفراغ؟ اختر الحساسية المناسبة لنظامك

في جوهره، يشير "نطاق" اختبار تسرب الفراغ إلى مستوى الفراغ (الضغط) الذي يتم عنده إجراء الاختبار. هذه ليست قيمة واحدة، حيث يمكن إجراء الاختبارات في أي مكان من فراغ خشن (بالقرب من الضغط الجوي) وصولاً إلى فراغ فائق الارتفاع. يحدد نطاق الضغط المحدد الذي تختبر فيه بشكل مباشر الحد الأدنى لحجم التسرب الذي يمكنك اكتشافه.

المبدأ الأساسي هو أنه كلما زاد عمق الفراغ الذي تحققه، كلما كان التسرب أصغر وأكثر دقة يمكنك العثور عليه. وبالتالي، فإن اختيار نطاق الاختبار هو قرار استراتيجي يعتمد على السلامة المطلوبة والضغط التشغيلي لنظام الفراغ.

كيف يحدد مستوى الفراغ الكشف عن التسرب

سلامة نظام الفراغ لا تتعدى جودة التسربات التي يمكنك العثور عليها وإصلاحها. مستوى الفراغ الذي يمكنك سحبه هو العامل الأساسي الذي يتحكم في حساسية طريقة الكشف عن التسرب.

نطاق الفراغ الخشن/المنخفض (1000 إلى 1 ملي بار)

في هذا النطاق، تبحث عن تسربات كبيرة. هذه تسربات كبيرة تمنع النظام من تحقيق فراغ عميق في المقام الأول.

غالبًا ما تكون الطرق المستخدمة هنا بسيطة، مثل مراقبة معدل ارتفاع الضغط (اختبار "معدل الارتفاع" أو "تضاؤل الضغط") بعد عزل مضخة الفراغ.

نطاق الفراغ الدقيق/المتوسط (1 إلى 10⁻³ ملي بار)

عندما تنتقل إلى فراغ متوسط، يمكنك البدء في تحديد تسربات أصغر قد يتم تفويتها في نطاق الفراغ الخشن.

بينما لا يزال من الممكن استخدام اختبارات معدل الارتفاع، فإن حساسيتها تتضاءل. غالبًا ما يكون هذا النطاق بمثابة نقطة انتقال إلى طرق أكثر تطوراً.

نطاق الفراغ العالي وفائق الارتفاع (< 10⁻³ ملي بار)

هذا هو مجال الكشف عن التسرب عالي الحساسية. للعثور على التسربات المجهرية التي تؤثر على العمليات عالية النقاء أو استقرار الفراغ على المدى الطويل، يجب عليك الاختبار عند هذه الضغوط المنخفضة.

الطريقة الذهبية هنا، كما هو مذكور في إجراءات اختبار أفران الفراغ، هي استخدام مطياف كتلة الهيليوم. يتطلب هذا الجهاز فراغًا عاليًا ليعمل بفعالية، حيث يحتاج إلى التمييز بين عدد قليل من ذرات الغاز المتتبع وغاز الخلفية.

دور الكشف عن الغاز المتتبع

مجرد سحب الفراغ يخبرك فقط ما إذا كان هناك تسرب؛ لكنه لا يخبرك أين أو ما مدى صغره حقًا. لذلك، تحتاج إلى تقنية أكثر تقدمًا.

مبدأ الكشف عن تسرب الهيليوم

تتضمن هذه الطريقة إخلاء النظام إلى فراغ عالٍ ثم رش كمية صغيرة من غاز متتبع خامل، عادةً الهيليوم، حول نقاط التسرب المشتبه بها من الخارج.

إذا كان هناك تسرب، يتم سحب ذرات الهيليوم إلى نظام الفراغ وتنتقل إلى كاشف، وهو مطياف الكتلة، الذي يتم ضبطه خصيصًا للكشف عنها.

لماذا الفراغ العالي ضروري

مطياف كتلة الهيليوم حساس بشكل لا يصدق، لكنه لا يستطيع العمل في بيئة ذات ضغط عالٍ.

يجب أن يكون النظام في فراغ عالٍ (على سبيل المثال، أقل من 10⁻⁴ ملي بار) حتى تتمكن ذرات الهيليوم القليلة التي تدخل عبر تسرب من الانتقال دون عوائق إلى الكاشف دون الاصطدام بجزيئات الغاز الأخرى. لهذا السبب يجب عليك أولاً إصلاح التسربات الكبيرة قبل أن تتمكن من العثور على التسربات الصغيرة.

فهم المفاضلات

إن اختيار نطاق الكشف عن التسرب لا يتعلق فقط بالسعي لتحقيق أعلى فراغ ممكن. إنه ينطوي على الموازنة بين الحساسية والعملية.

الحساسية مقابل الوقت والتكلفة

يستغرق تحقيق فراغ عالٍ أو فائق الارتفاع وقتًا طويلاً ويتطلب أنظمة ضخ قوية ومكلفة. كما أن مطياف كتلة الهيليوم استثمار كبير. يعتبر اختبار التسربات الكبيرة عند الفراغ الخشن سريعًا ورخيصًا نسبيًا.

يمكن أن تخفي التسربات الكبيرة التسربات الدقيقة

من الأخطاء الشائعة محاولة العثور على تسرب دقيق عندما يكون هناك تسرب كبير. سيمنع التسرب الكبير النظام من الوصول إلى مستوى الفراغ العالي المطلوب لعمل كاشف الهيليوم الحساس، مما يجعل الاختبار عديم الفائدة.

قيود طريقة الاختبار

اختبار معدل الارتفاع البسيط مفيد لتأكيد وجود تسرب ولكنه لا يوفر معلومات عن موقعه. كما أنه يفتقر إلى الحساسية للكشف عن التسربات التي تعتبر حرجة في تطبيقات الفراغ العالي وفائق الارتفاع.

اتخاذ القرار الصحيح لهدفك

يتم تحديد نطاق الاختبار الصحيح بالكامل من خلال المتطلبات التشغيلية لنظامك وعواقب التسرب المحتمل.

• إذا كان تركيزك الأساسي هو المعالجة العامة أو الحفاظ على فراغ خشن: عادةً ما يكون اختبار تضاؤل الضغط الذي يتم إجراؤه في نطاق الفراغ الخشن إلى المتوسط كافيًا للعثور على التسربات التي تعيق الأداء.
• إذا كان تركيزك الأساسي هو التصنيع عالي النقاء، أو البحث العلمي، أو استقرار الفراغ على المدى الطويل: يجب عليك الاختبار في نطاق الفراغ العالي أو فائق الارتفاع باستخدام مطياف كتلة الهيليوم للعثور على التسربات المجهرية التي قد تعرض عملك للخطر.

في النهاية، يضمن مطابقة حساسية الاختبار لمتطلبات التطبيق موثوقية النظام دون جهد أو نفقات غير ضرورية.

جدول الملخص:

نطاق الفراغ	نطاق الضغط	نوع التسرب المكتشف	طريقة الاختبار الشائعة
فراغ خشن/منخفض	1000 إلى 1 ملي بار	تسربات كبيرة	تضاؤل الضغط / معدل الارتفاع
فراغ دقيق/متوسط	1 إلى 10⁻³ ملي بار	تسربات أصغر	الانتقال إلى طرق حساسة
فراغ عالٍ/فائق الارتفاع	< 10⁻³ ملي بار	تسربات مجهرية	مطياف كتلة الهيليوم
