ما هو التبخير الحراري لترسيب الأغشية الرقيقة؟ دليل مبسط للطلاء بالمكنسة الكهربائية العالية

في جوهره، التبخير الحراري هو طريقة مباشرة لإنشاء طبقة رقيقة جدًا من المادة على السطح. تتضمن هذه التقنية، المعروفة أيضًا بالتبخير المقاوم، تسخين مادة مصدر داخل غرفة مفرغة عالية حتى تتبخر. ثم تنتقل هذه الذرات المتبخرة عبر الفراغ وتتكثف على سطح مستهدف أكثر برودة، يُعرف بالركيزة، لتشكيل غشاء رقيق موحد.

الخلاصة المهمة هي أن التبخير الحراري هو عملية ترسيب بخط الرؤية تحكمها مبدأ بسيط: تقوم بتسخين مادة في فراغ حتى تصبح غازًا، والذي يتصلب بعد ذلك على هدف. يعتمد النجاح على التحكم الدقيق في درجة الحرارة ومستوى الفراغ والهندسة لتحقيق خصائص الفيلم المطلوبة.

ميكانيكا العملية

لفهم التبخير الحراري حقًا، يجب علينا تفكيك مكوناته الأساسية وتسلسله. تتم العملية برمتها داخل غرفة مفرغة محكمة الإغلاق لضمان نقاء وجودة الفيلم النهائي.

الدور الحاسم للفراغ

يجب أن تتم العملية في فراغ عالٍ لسببين رئيسيين. أولاً، يزيل جزيئات الهواء التي قد تتصادم بخلاف ذلك مع ذرات المادة المتبخرة، مما يؤدي إلى تشتيتها ومنعها من الوصول إلى الركيزة.

ثانيًا، يزيل الفراغ التفاعلات الكيميائية غير المرغوب فيها، مثل الأكسدة، التي قد تلوث الفيلم وتغير خصائصه.

مصدر التبخير

توضع المادة المصدر، غالبًا على شكل حبيبات أو سلك، في وعاء يسمى عادةً "قارب" أو "سلة". يُصنع هذا القارب من مادة ذات نقطة انصهار عالية جدًا، مثل التنجستن أو الموليبدينوم.

يعمل هذا الوعاء كسخان مقاوم. يمر تيار كهربائي عالٍ من خلاله، مما يجعله يتوهج ويسخن بشدة، وينقل تلك الطاقة الحرارية إلى المادة المصدر.

من صلب إلى بخار إلى غشاء

مع زيادة التيار، ترتفع درجة حرارة القارب بشكل كبير، مما يتسبب في ذوبان المادة المصدر أولاً ثم تبخرها، مطلقة سحابة من الذرات أو الجزيئات.

تنتقل هذه الجزيئات المتبخرة في خطوط مستقيمة بعيدًا عن المصدر. عندما تصطدم بالركيزة الأكثر برودة — والتي توضع بشكل استراتيجي فوق المصدر — فإنها تبرد بسرعة وتتكثف، وتتراكم طبقة تلو الأخرى لتشكيل غشاء رقيق صلب.

مرحلة الركيزة

تُثبت الركيزة في مكانها بواسطة حامل متخصص. يمكن غالبًا تدوير هذا الحامل لضمان تغطية البخار للركيزة بالتساوي عبر سطحها بالكامل.

في بعض التطبيقات، يتم أيضًا تسخين حامل الركيزة. يمنح هذا الذرات المتكثفة طاقة سطحية أكبر، مما يمكن أن يحسن التصاق الفيلم وتركيبه البلوري.

التحكم في الفيلم النهائي

لا يُترك السماكة والجودة النهائية للفيلم المترسب للصدفة. يتم التحكم فيهما عن طريق التلاعب بالعديد من المتغيرات الرئيسية للعملية.

درجة حرارة المصدر

تعد درجة حرارة مصدر التبخير، التي يتحكم فيها التيار الكهربائي، المحرك الأساسي للعملية. تؤدي درجة الحرارة الأعلى إلى معدل تبخير أعلى، مما يزيد بدوره من معدل الترسيب على الركيزة.

معدل الترسيب

يحدد معدل الترسيب — الذي يُقاس بالأنجستروم أو النانومتر في الثانية — مدى سرعة نمو الفيلم. يتم مراقبة ذلك في الوقت الفعلي لتحقيق سمك نهائي دقيق، من بضعة نانومترات إلى عدة ميكرونات.

المسافة بين المصدر والركيزة

تعد المسافة المادية بين مصدر التبخير والركيزة أمرًا بالغ الأهمية. يمكن أن تؤدي المسافة الأكبر إلى فيلم أكثر تجانسًا ولكنها ستقلل أيضًا من معدل الترسيب، حيث تتوسع سحابة البخار على مساحة أكبر.

فهم المفاضلات

مثل أي عملية تقنية، يتمتع التبخير الحراري بمزايا وقيود مميزة تجعله مناسبًا لبعض التطبيقات وليس للبعض الآخر.

الميزة: البساطة والتكلفة

تعد أنظمة التبخير الحراري عمومًا أقل تعقيدًا وأكثر تكلفة من طرق الترسيب الفيزيائي للبخار (PVD) الأخرى مثل التذرية أو التبخير بشعاع الإلكترون. وهذا يجعلها تقنية سهلة الوصول للعديد من التطبيقات.

القيود: قيود المواد

تعد هذه العملية الأنسب للمواد ذات درجات حرارة تبخير منخفضة نسبيًا، مثل الذهب أو الألومنيوم أو الكروم. من الصعب تبخير المواد ذات نقاط الانصهار العالية جدًا ويمكن أن تتلف قارب المصدر نفسه. كما أنها غير مناسبة للسبائك التي تحتوي مكوناتها على معدلات تبخير مختلفة بشكل كبير.

القيود: ترسيب بخط الرؤية

نظرًا لأن البخار ينتقل في خطوط مستقيمة، فإن التبخير الحراري يواجه صعوبة في طلاء الأشكال ثلاثية الأبعاد المعقدة ذات التجاويف أو الأخاديد. تتلقى الأسطح المواجهة للمصدر مباشرة أسمك طبقة، بينما تتلقى الجدران الجانبية العمودية القليل جدًا.

القيود: الالتصاق والكثافة

تكون طاقة الذرات التي تصل إلى الركيزة منخفضة نسبيًا (حرارية بحتة). قد يؤدي هذا أحيانًا إلى أفلام ذات كثافة أقل والتصاق أضعف مقارنة بالعمليات ذات الطاقة العالية مثل التذرية، على الرغم من أن تسخين الركيزة يمكن أن يساعد في التخفيف من ذلك.

اتخاذ الخيار الصحيح لهدفك

يتطلب اختيار تقنية الترسيب المناسبة فهم قدراتها في سياق هدفك النهائي.

• إذا كان تركيزك الأساسي هو التمعدن الفعال من حيث التكلفة على الأسطح المسطحة: يعد التبخير الحراري خيارًا ممتازًا لتطبيقات مثل إنشاء اتصالات كهربائية في الخلايا الشمسية أو طبقات عاكسة على الزجاج.
• إذا كان تركيزك الأساسي هو إنشاء طبقات بسيطة من مادة واحدة: تجعل الطبيعة المباشرة للعملية مثالية لترسيب المعادن النقية حيث تكون نقاء الفيلم مهمًا ولكن ليس بالغ الأهمية.
• إذا كان تركيزك الأساسي هو طلاء تضاريس ثلاثية الأبعاد معقدة أو تحقيق أقصى كثافة للفيلم: يجب عليك تقييم طرق بديلة مثل التذرية، التي توفر "تغطية خطوة" أفضل وتنتج أفلامًا أكثر نشاطًا وكثافة.

في النهاية، يعد فهم هذه المبادئ والقيود الأساسية هو المفتاح للاستفادة الفعالة من التبخير الحراري لتطبيقك المحدد.

جدول الملخص:

الجانب	الوصف
العملية	تسخين مقاوم لمادة مصدر في غرفة مفرغة عالية، مما يسبب التبخير والتكثف على الركيزة.
المكونات الرئيسية	غرفة مفرغة، سخان مقاوم (قارب/سلة)، حامل الركيزة.
الأفضل لـ	المعادن ذات نقطة انصهار منخفضة (مثل الذهب، الألومنيوم)؛ طلاء فعال من حيث التكلفة للأسطح المسطحة.
القيود	ترسيب بخط الرؤية (ضعيف للأشكال ثلاثية الأبعاد)؛ التصاق/كثافة أقل مقارنة بالتذرية.

هل أنت مستعد لدمج التبخير الحراري في سير عمل مختبرك؟ تتخصص KINTEK في معدات ومستلزمات المختبرات، وتوفر أنظمة تبخير حراري موثوقة مصممة خصيصًا لاحتياجاتك البحثية أو الإنتاجية. سواء كنت ترسب طبقات معدنية للإلكترونيات أو البصريات، تضمن خبرتنا جودة فيلم دقيقة وكفاءة العملية. اتصل بنا اليوم لمناقشة مشروعك واكتشاف الحل المناسب لمختبرك!

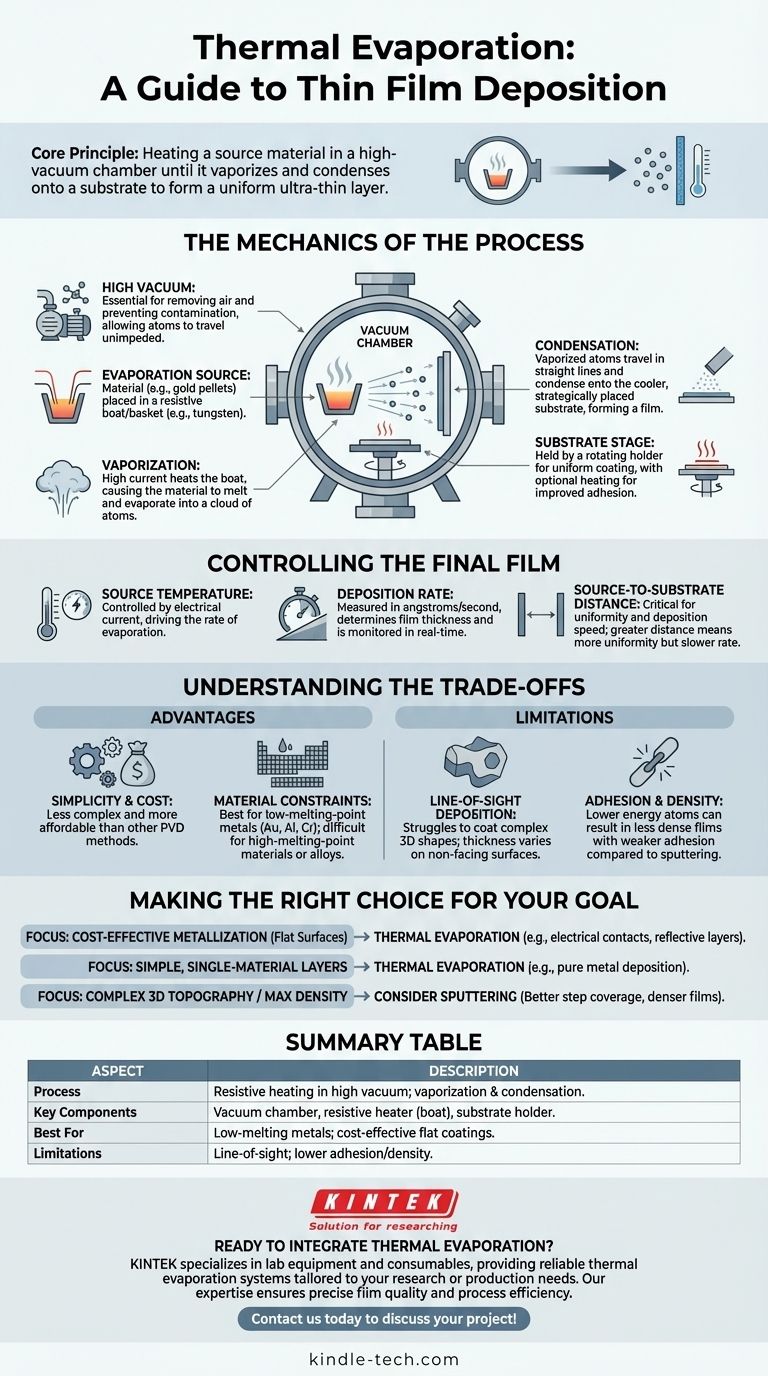

دليل مرئي
