ما الذي يقيس درجة الحرارة العالية في الفرن؟ نظام للدقة الحرارية الحقيقية

في الفرن ذي درجة الحرارة العالية، الجهاز الأساسي المستخدم للقياس هو المزدوج الحراري (thermocouple). يتم اختيار هذا المستشعر القوي لقدرته على تحمل الحرارة الشديدة وتوفير قراءات موثوقة ضرورية للتحكم في العملية. ومع ذلك، فإن مراقبة درجة الحرارة الدقيقة لا تتعلق بمستشعر واحد، بل بنظام كامل يتضمن مزدوجات حرارية للتحكم، ومزدوجات حرارية للحمل، ومسح دوري لضمان أن الفرن بأكمله يعمل كما هو متوقع.

الرؤية الحاسمة هي أن قياس درجة حرارة الفرن بدقة يعتمد بشكل أقل على جهاز واحد وأكثر على نظام قياس استراتيجي. يضمن هذا النظام أن درجة الحرارة التي تتحكم فيها هي نفس درجة الحرارة التي يتعرض لها منتجك بالفعل.

المستشعر الأساسي: فهم المزدوج الحراري

ما هو المزدوج الحراري؟

المزدوج الحراري هو مستشعر مصنوع من نوعين مختلفين من الأسلاك المعدنية المتصلة معًا في أحد الأطراف.

عند تسخين هذا المفصل، فإنه يولد جهدًا صغيرًا يمكن التنبؤ به. يتغير هذا الجهد بشكل مباشر مع درجة الحرارة، مما يسمح بالقياس الدقيق.

لماذا هو مثالي للأفران؟

المزدوجات الحرارية هي المعيار للأفران الصناعية نظرًا لنطاق درجة حرارتها الواسع، ومتانتها، وفعاليتها من حيث التكلفة.

يمكنها قياس درجات حرارة تتجاوز بكثير قدرات موازين الحرارة الشائعة الأخرى، مما يجعلها مثالية لتطبيقات مثل المعالجة الحرارية، وصب المعادن، وحرق السيراميك.

ما وراء مستشعر واحد: نظام للدقة

تتطلب الإدارة الفعالة للفرن أكثر من مجرد قراءة واحدة لدرجة الحرارة. يتم استخدام نظام من المزدوجات الحرارية الموضوعة بشكل استراتيجي للحصول على صورة كاملة للبيئة الحرارية.

المزدوج الحراري للتحكم

هذا هو المستشعر الأساسي الذي يستخدمه نظام التحكم في الفرن لتنظيم درجة حرارته الخاصة.

وظيفته هي إخبار الفرن متى يرفع أو يخفض الحرارة للحفاظ على نقطة الضبط المطلوبة. يقيس الغلاف الجوي الداخلي للفرن، ولكن ليس بالضرورة درجة حرارة الأجزاء الموجودة بداخله.

المزدوج الحراري للحمل

يتم وضع المزدوج الحراري للحمل في اتصال مباشر مع الأجزاء التي يتم تسخينها، أو يتم تضمينه فيها.

هذا أمر بالغ الأهمية لأن درجة حرارة الجزء يمكن أن تتخلف عن درجة حرارة هواء الفرن. يمنحك هذا المستشعر درجة الحرارة الحقيقية لمنتجك، وهو أمر حيوي لمراقبة الجودة.

رسم خرائط البقع الساخنة والباردة

لا يسخن أي فرن بالتساوي تمامًا. يستخدم مسح انتظام درجة الحرارة (TUS) مزدوجات حرارية متعددة موضوعة في جميع أنحاء الغرفة لرسم خرائط لأكثر البقع سخونة وبرودة.

هذه البيانات ضرورية لفهم مكان وضع الأجزاء للحصول على نتائج متسقة ومعايرة النظام العام.

المزالق الشائعة في قياس درجة حرارة الفرن

يتطلب تحقيق الدقة الحرارية الحقيقية تجنب التبسيطات الشائعة. يمكن أن يكون الفرق بين القراءة على الشاشة ودرجة الحرارة الفعلية لمنتجك كبيرًا.

الخلط بين درجة حرارة الهواء ودرجة حرارة الجزء

الخطأ الأكثر شيوعًا هو افتراض أن قراءة المزدوج الحراري للتحكم تعكس درجة الحرارة الفعلية للحمل.

تستغرق الأحمال الثقيلة أو الكثيفة وقتًا أطول للتسخين. الاعتماد فقط على درجة حرارة هواء الفرن يمكن أن يؤدي إلى أجزاء غير معالجة بشكل كافٍ وجودة غير متسقة.

إهمال فحوصات مستوى النظام

قد يكون المزدوج الحراري دقيقًا، ولكن الأسلاك والموصلات وجهاز القراءة يمكن أن تؤدي جميعها إلى أخطاء.

يتحقق اختبار دقة النظام (SAT) من سلسلة القياس بأكملها، من طرف المزدوج الحراري إلى شاشة التحكم. هذا مطلوب غالبًا للامتثال الصناعي ويضمن أن النظام بأكمله جدير بالثقة.

اتخاذ الخيار الصحيح لهدفك

يجب أن يملي هدفك الأساسي نهجك في قياس درجة الحرارة.

• إذا كان تركيزك الأساسي هو تشغيل الفرن الأساسي: فإن المزدوج الحراري للتحكم المدمج هو أداتك الرئيسية للحفاظ على نقطة ضبط مستقرة.
• إذا كان تركيزك الأساسي هو جودة المنتج واتساقه: يجب عليك استخدام مزدوجات حرارية للحمل وفهم نتائج مسوحات انتظام درجة الحرارة.
• إذا كان تركيزك الأساسي هو تلبية معايير الامتثال (مثل Nadcap، AMS2750): فإن اختبارات دقة النظام المنتظمة غير قابلة للتفاوض للتحقق من صحة عمليتك بأكملها.

في النهاية، يتعلق إتقان درجة حرارة الفرن بفهمها كنظام ديناميكي، وليس مجرد رقم واحد على الشاشة.

جدول الملخص:

مكون القياس	الوظيفة الأساسية	الرؤية الرئيسية
المزدوج الحراري للتحكم	ينظم درجة حرارة جو الفرن.	ضروري للتشغيل الأساسي، ولكنه قد لا يعكس درجة حرارة الجزء.
المزدوج الحراري للحمل	يقيس درجة الحرارة الفعلية للأجزاء التي يتم تسخينها.	حاسم لضمان جودة المنتج واتساقه.
مسح انتظام درجة الحرارة (TUS)	يرسم خرائط البقع الساخنة والباردة داخل غرفة الفرن.	حيوي لفهم مكان وضع الأجزاء للتسخين المتساوي.
اختبار دقة النظام (SAT)	يتحقق من صحة سلسلة القياس بأكملها من المستشعر إلى الشاشة.	غير قابل للتفاوض للامتثال الصناعي وموثوقية العملية.

حقق دقة حرارية لا مثيل لها في مختبرك

القياس الدقيق لدرجة الحرارة هو أساس المعالجة الحرارية الموثوقة، والتلبيد، وغيرها من العمليات ذات درجات الحرارة العالية. لا تدع النتائج غير المتسقة أو مشكلات الامتثال تؤثر على عملك.

تتخصص KINTEK في معدات ومستهلكات المختبرات، وتلبي احتياجات المختبرات. يمكن لخبرائنا مساعدتك في اختيار المزدوجات الحرارية المناسبة وتصميم نظام قياس مصمم خصيصًا لفرنك وتطبيقك، مما يضمن حصولك على درجة الحرارة الحقيقية لمنتجك - وليس فقط جو الفرن.

اتصل بخبرائنا الحراريين اليوم لمناقشة متطلباتك والتأكد من أن عملياتك دقيقة وقابلة للتكرار ومتوافقة.

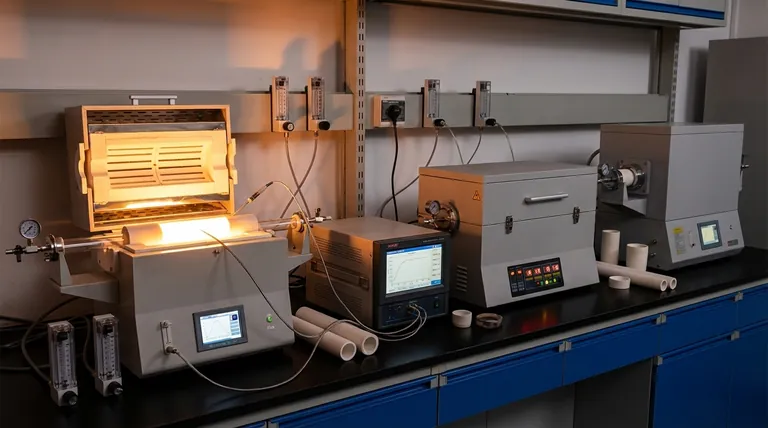

دليل مرئي
