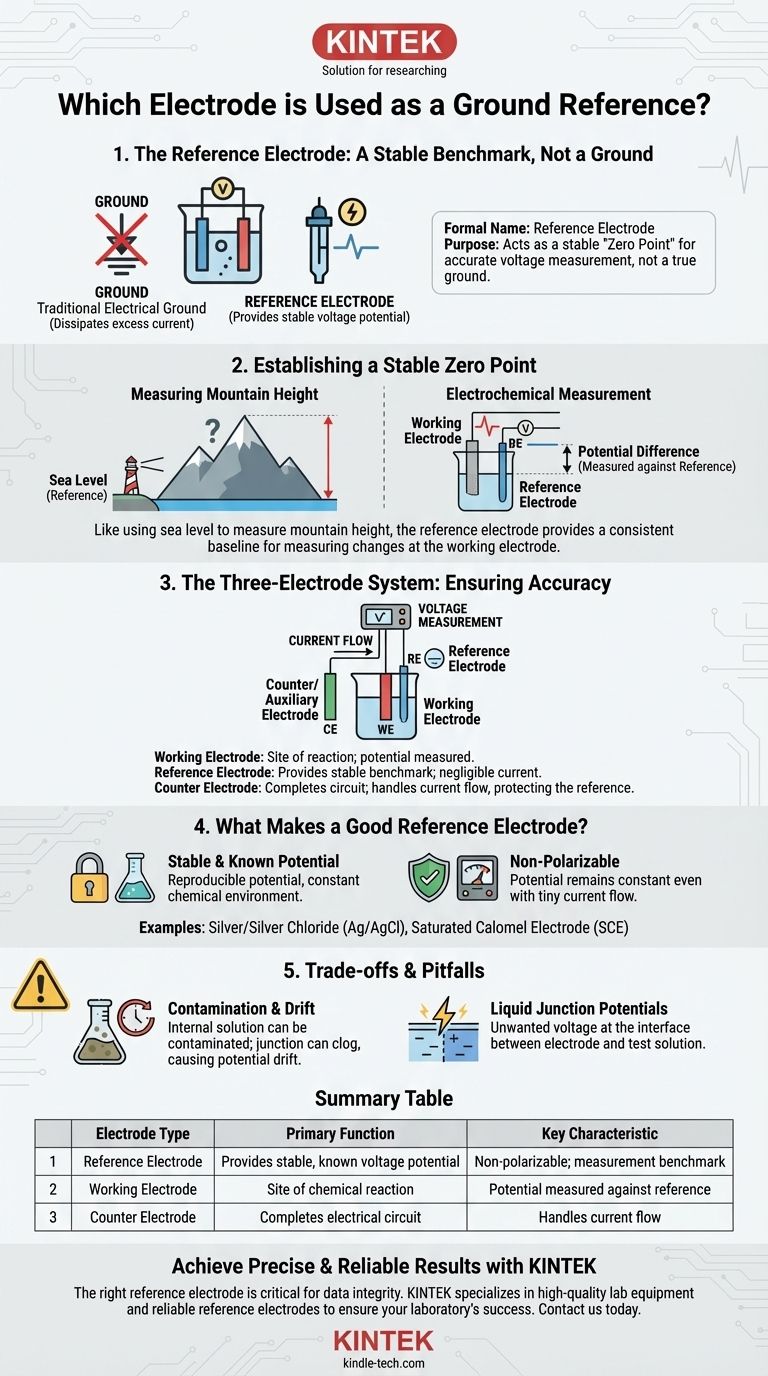

أي قطب يستخدم كمرجع أرضي؟ أتقن مفتاح القياسات الكهروكيميائية الدقيقة

القطب المستخدم كمرجع أرضي يُطلق عليه رسميًا القطب المرجعي. لا يهدف دوره إلى العمل كأرضي كهربائي حقيقي، بل إلى توفير جهد كهربائي مستقر ومعروف بشكل استثنائي. يعمل هذا الجهد المستقر كنقطة "صفر" ثابتة يمكن من خلالها قياس الجهد غير المعروف والمتذبذب غالبًا لقطب آخر – القطب العامل – بدقة.

القطب المرجعي ليس أرضيًا بالمعنى الكهربائي التقليدي. بدلاً من ذلك، هو نصف خلية كهروكيميائية متخصصة تحافظ على جهد ثابت، وتعمل كمعيار أساسي ومستقر لجميع قياسات الجهد داخل النظام.

دور القطب المرجعي

لفهم سبب أهمية القطب المرجعي، يجب أن تفهم أولاً أنه لا يمكنك قياس الجهد المطلق لقطب واحد. يمكنك فقط قياس فرق الجهد بين قطبين.

تحديد نقطة صفر مستقرة

فكر في قياس ارتفاع جبل. أنت بحاجة إلى خط أساس ثابت، مثل مستوى سطح البحر، للحصول على رقم ذي معنى. يعمل القطب المرجعي كـ "مستوى سطح البحر" هذا.

يوفر جهدًا ثابتًا لا يتغير أثناء تجربتك. يتيح لك ذلك قياس أي تغييرات تحدث في القطب الرئيسي الذي تهتم به بدقة، والمعروف باسم القطب العامل.

نظام الأقطاب الثلاثة

تستخدم معظم القياسات الكهروكيميائية الحديثة إعدادًا ثلاثي الأقطاب لضمان الدقة:

1. القطب العامل: هذا هو المكان الذي تحدث فيه التفاعل الكيميائي الذي تدرسه. جهده هو ما تريد قياسه.
2. القطب المرجعي: يوضع هذا القطب بالقرب من القطب العامل. وظيفته الوحيدة هي توفير جهد مرجعي مستقر للقياس. لا يمر تيار تقريبًا من خلاله.
3. القطب المقابل (أو المساعد): يكمل هذا القطب الدائرة الكهربائية. يمرر كل التيار اللازم للتفاعل عند القطب العامل، مما يضمن بقاء القطب المرجعي دون إزعاج.

هذا الفصل في المهام هو المفتاح. يتعامل القطب المقابل مع تدفق التيار المزعج، مما يسمح للقطب المرجعي بالبقاء نقطة قياس نقية ومستقرة.

ما الذي يجعل القطب المرجعي جيدًا؟

ليس أي قطعة معدن ستعمل. يجب أن يمتلك القطب المرجعي خصائص محددة ليكون فعالاً.

جهد مستقر ومعروف

أهم خاصية هي الجهد المستقر والقابل للتكرار والموثق جيدًا. يتم تحقيق هذا الاستقرار باستخدام نظام أكسدة واختزال (تفاعل كيميائي عكسي) يتم التحكم فيه بعناية حيث يتم الحفاظ على المكونات بتركيز ثابت ومشبع.

غير قابل للاستقطاب

يجب أن يكون القطب المرجعي غير قابل للاستقطاب، مما يعني أن جهده لا يتغير حتى لو مر تيار صغير جدًا عن طريق الخطأ من خلاله. وهذا يضمن بقاءه معيارًا ثابتًا طوال عملية القياس.

أمثلة شائعة

بينما يعتبر قطب الهيدروجين القياسي (SHE) المعيار النظري بجهد محدد بـ 0.00 فولت، إلا أنه غير عملي لمعظم المختبرات.

بدلاً من ذلك، تُستخدم أقطاب مرجعية أكثر شيوعًا وقوة، مثل:

• الفضة/كلوريد الفضة (Ag/AgCl): شائع جدًا ومستقر وغير مكلف نسبيًا.
• قطب الكالوميل المشبع (SCE): خيار آخر مستقر جدًا وشائع تاريخيًا، على الرغم من أنه يحتوي على الزئبق.

فهم المفاضلات

يمكن أن يؤدي استخدام مصطلح "المرجع الأرضي" إلى الارتباك. من الضروري التعرف على المزالق المحتملة والفروق.

"الأرضي" مقابل "المرجعي"

في الدائرة التقليدية، الأرضي هو مسار لتبديد التيار الزائد بأمان، وغالبًا ما يكون متصلاً بالأرض.

وظيفة القطب المرجعي هي العكس: الحفاظ على جهد ثابت عن طريق ضمان مرور أقل قدر ممكن من التيار من خلاله. قد يؤدي الخلط بين هذين الدورين إلى إعدادات تجريبية غير صحيحة وبيانات خاطئة.

التلوث والانجراف

الأقطاب المرجعية ليست مثالية. يمكن أن يتلوث المحلول الداخلي، أو يمكن أن تنسد الوصلة التي تربطه بالمحلول الرئيسي. بمرور الوقت، يمكن أن يتسبب ذلك في "انجراف" الجهد، مما يقلل من دقة القياس. تتطلب تخزينًا مناسبًا وتحققًا دوريًا.

جهود الوصلة السائلة

عندما يختلف المحلول داخل القطب المرجعي عن محلول الاختبار الخاص بك، يمكن أن يتطور جهد غير مرغوب فيه صغير ولكنه مهم عند الواجهة. هذا "الجهد الوصلة السائلة" هو مصدر خطأ يجب أخذه في الاعتبار في العمل عالي الدقة.

اتخاذ الخيار الصحيح لهدفك

يعتمد اختيارك وتنفيذك لقطب مرجعي بالكامل على متطلبات تطبيقك للدقة والاستقرار.

• إذا كان تركيزك الأساسي هو البحث الأكاديمي أو التحليلات: يجب عليك استخدام قطب مرجعي قياسي وعالي الجودة مثل Ag/AgCl أو SCE لضمان أن تكون نتائجك قابلة للتكرار وقابلة للمقارنة بالبيانات المنشورة.
• إذا كان تركيزك الأساسي هو تطبيق مستشعر منخفض التكلفة: يمكنك استخدام قطب "شبه مرجعي" (مثل سلك فضي بسيط)، ولكن يجب أن تقبل أن جهده قد ينجرف ولن يكون قابلاً للمقارنة مباشرة بالقيم القياسية.
• إذا كان تركيزك الأساسي هو قياس الجهد الحيوي (ECG/EEG): ستستخدم مجموعة من قطب مرجعي للقياس ودائرة "ساق يمنى مدفوعة" منفصلة تعمل كأرضي نشط لتقليل الضوضاء الكهربائية من الجسم.

من خلال فهم الدور الحقيقي للقطب المرجعي كمعيار مستقر، يمكنك التحكم في دقة وسلامة قياساتك الكهروكيميائية.

جدول ملخص:

نوع القطب	الوظيفة الأساسية	الخاصية الرئيسية
القطب المرجعي	يوفر جهدًا كهربائيًا مستقرًا ومعروفًا	غير قابل للاستقطاب؛ يعمل كمعيار للقياس
القطب العامل	موقع التفاعل الكيميائي الذي يتم دراسته	يتم قياس جهده مقابل المرجع
القطب المقابل	يكمل الدائرة الكهربائية	يتعامل مع تدفق التيار لحماية القطب المرجعي
