لقياس سمك الغشاء الرقيق باستخدام المجهر الإلكتروني الماسح (SEM)، يجب عليك أولاً إنشاء مقطع عرضي لعينة الخاص بك للكشف عن حافة الفيلم. يتم بعد ذلك تصوير هذا المقطع العرضي في المجهر الإلكتروني الماسح، ويتم استخدام البرنامج المدمج في المجهر لقياس المسافة مباشرة عبر طبقة الفيلم المرئية. توفر هذه التقنية تأكيدًا بصريًا مباشرًا للسمك.
يعد قياس سمك الأغشية الرقيقة باستخدام المجهر الإلكتروني الماسح طريقة قوية ولكنها مدمرة توفر تحليلًا بصريًا مباشرًا. تعتمد دقتها بشكل حاسم على مدى جودة إعداد العينة، مما يجعلها مثالية للتحقق وتحليل الأعطال بدلاً من التحكم الروتيني في العمليات.

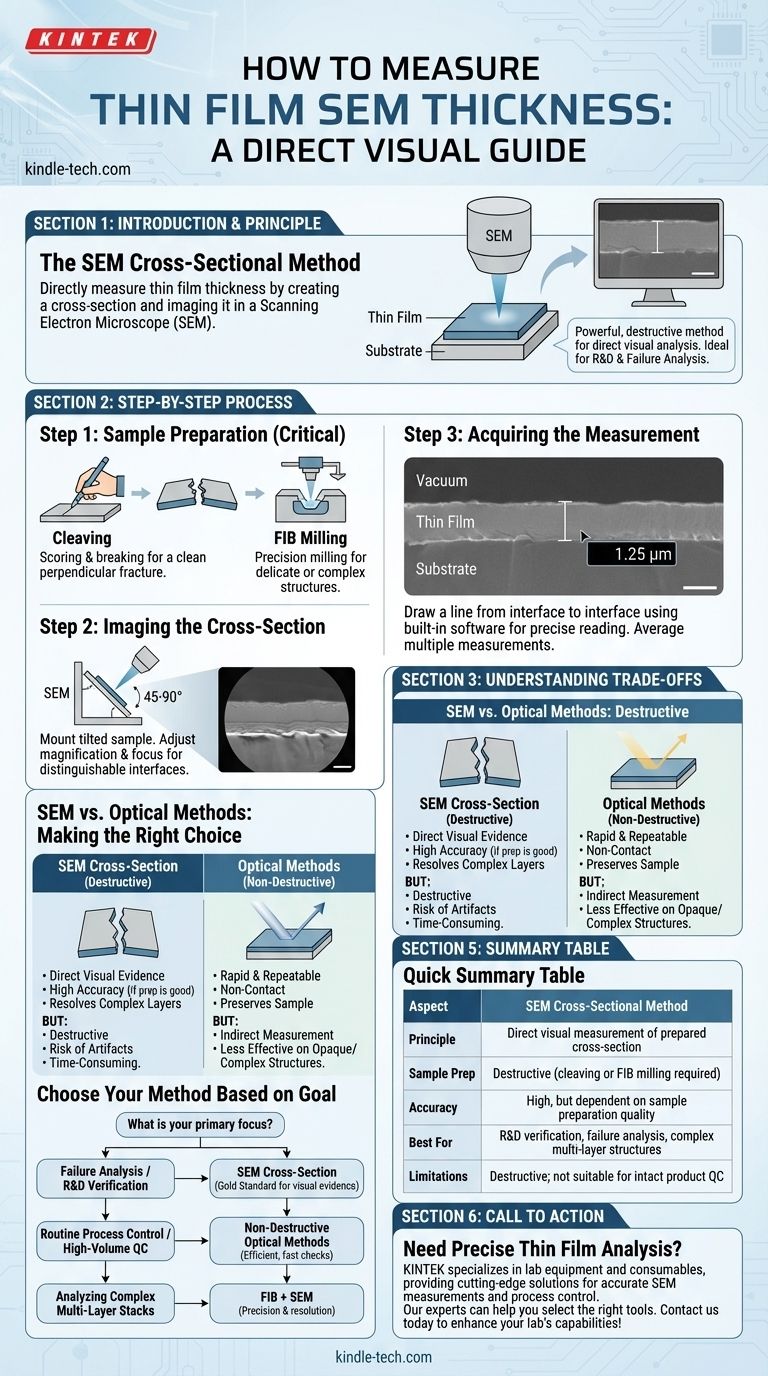

طريقة المقطع العرضي للمجهر الإلكتروني الماسح: دليل مرئي
المبدأ الأساسي وراء استخدام المجهر الإلكتروني الماسح لقياس السماكة بسيط: يجب أن ترى الطبقة لكي تقيسها. يتطلب هذا كسر أو قطع العينة ماديًا للكشف عن منظر جانبي للفيلم على ركيزته.
الخطوة 1: إعداد العينة (المرحلة الحرجة)
الخطوة الأكثر أهمية هي إنشاء مقطع عرضي نظيف. سيؤدي القطع السيئ إلى قياس غير دقيق.
إحدى الطرق الشائعة هي شق العينة. يتضمن ذلك خدش الجزء الخلفي من الركيزة (على سبيل المثال، رقاقة السيليكون) باستخدام قلم تحديد ماسي ثم كسرها برفق. الهدف هو إنتاج كسر نظيف يمر عموديًا عبر الغشاء الرقيق الخاص بك.
للهياكل الأكثر دقة أو حساسية، يمكن استخدام نظام الحزمة الأيونية المركزة (FIB)، وغالبًا ما يتم دمجه مع المجهر الإلكتروني الماسح، لطحن جزء صغير وإنشاء وجه مقطع عرضي أملس ومثالي للتصوير.
الخطوة 2: تصوير المقطع العرضي
يتم تثبيت العينة المُجهزة داخل حجرة المجهر الإلكتروني الماسح، وعادةً ما تكون مائلة بزاوية عالية (على سبيل المثال، 45-90 درجة) بحيث يمكن للحزمة الإلكترونية المسح مباشرة عبر الحافة المكشوفة.
يقوم مشغل المجهر الإلكتروني الماسح بضبط التكبير والتركيز للحصول على صورة حادة حيث يمكن تمييز الغشاء الرقيق والركيزة تحته والفراغ فوقه بوضوح. التباين بين المواد في صورة المجهر الإلكتروني الماسح يجعل واجهات الطبقات مرئية.
الخطوة 3: الحصول على القياس
باستخدام البرنامج المدمج في المجهر الإلكتروني الماسح، يمكنك رسم خط مباشرة على الصورة من واجهة الركيزة-الفيلم إلى واجهة الفيلم-الفراغ. يقوم البرنامج على الفور بمعايرة هذا الخط وفقًا لتكبير الصورة ويوفر قراءة دقيقة للسمك.
للحصول على أفضل النتائج، يجب أخذ عدة قياسات في نقاط مختلفة على طول المقطع العرضي وأخذ متوسطها للحساب لأي اختلافات طفيفة في تجانس الفيلم.
فهم المفاضلات
على الرغم من قوته، فإن طريقة المقطع العرضي للمجهر الإلكتروني الماسح ليست دائمًا الخيار الصحيح. يجب عليك فهم التنازلات المتأصلة فيه مقارنة بالتقنيات الأخرى.
الطبيعة المدمرة للقطع العرضي
أهم عيب هو أن الطريقة مدمرة. يجب عليك كسر أو قطع عينتك لإجراء القياس. هذا يجعله غير مناسب لمراقبة الجودة على منتج نهائي تنوي استخدامه أو بيعه.
خطر تشوهات القياس
قد يتسبب الشق غير الدقيق في انفصال الفيلم أو تلطيخه أو تقشيره، مما يؤدي إلى قياس لا يعكس السمك الحقيقي. علاوة على ذلك، إذا لم يتم تصوير العينة بزاوية 90 درجة تمامًا للمقطع العرضي، يمكن أن تؤدي أخطاء الإسقاط إلى تضخيم السمك المقاس بشكل مصطنع.
مقارنة بالطرق غير المدمرة
تعتبر تقنيات مثل قياس الطيف الضوئي أو قياس الاستقطاب بصرية وغير تلامسية وغير مدمرة. إنها تعمل عن طريق تحليل كيفية انعكاس الضوء عن الفيلم ويمكنها قياس السمك بسرعة كبيرة على منطقة محددة. هذه الطرق مثالية للمراقبة السريعة والمتكررة للعمليات حيث يجب الحفاظ على العينة. ومع ذلك، فإنها توفر قياسًا غير مباشر وأقل فعالية على الهياكل المعقدة المعتمة أو متعددة الطبقات.
اتخاذ الخيار الصحيح لهدفك
تعتمد أفضل تقنية قياس كليًا على هدفك.
- إذا كان تركيزك الأساسي هو تحليل الأعطال أو التحقق من البحث والتطوير: يعتبر المقطع العرضي للمجهر الإلكتروني الماسح هو المعيار الذهبي، لأنه يوفر دليلاً بصريًا مباشرًا على بنية الفيلم وواجهاته وعيوبه المحتملة.
- إذا كان تركيزك الأساسي هو التحكم الروتيني في العمليات أو التصنيع بكميات كبيرة: تعتبر الطرق البصرية غير المدمرة مثل قياس الطيف الضوئي أكثر كفاءة لإجراء فحوصات سريعة ومتكررة لا تلحق الضرر بالعينة.
- إذا كان تركيزك الأساسي هو تحليل مجموعة معقدة متعددة الطبقات: فإن الجمع بين FIB للقطع العرضي الدقيق والمجهر الإلكتروني الماسح للتصوير هو الطريقة الأقوى لتحديد وقياس كل طبقة على حدة.
في نهاية المطاف، يتطلب اختيار الأداة المناسبة فهم ما إذا كنت بحاجة إلى رؤية الفيلم مباشرة أو تحتاج ببساطة إلى رقم سريع ومتكرر.
جدول الملخص:
| الجانب | طريقة المقطع العرضي للمجهر الإلكتروني الماسح |
|---|---|
| المبدأ | قياس بصري مباشر لمقطع عرضي مُجهز |
| إعداد العينة | مدمر (يتطلب الشق أو طحن FIB) |
| الدقة | عالية، ولكنها تعتمد على جودة إعداد العينة |
| الأفضل لـ | التحقق من البحث والتطوير، تحليل الأعطال، الهياكل المعقدة متعددة الطبقات |
| القيود | مدمر؛ غير مناسب لمراقبة جودة المنتج السليم |
