كيف يتفاعل الجرافين مع الحرارة؟ تسخير موصليته الحرارية الاستثنائية واستقراره

ببساطة، تفاعل الجرافين مع الحرارة ذو طبيعة مزدوجة واستثنائية. فهو يمتلك واحدة من أعلى الموصلات الحرارية المعروفة في درجة حرارة الغرفة، مما يجعله فعالاً بشكل لا يصدق في نشر الحرارة. وفي الوقت نفسه، تمنحه روابط الكربون-الكربون القوية استقرارًا حراريًا ملحوظًا، مما يسمح له بالبقاء صلبًا عند درجات حرارة عالية جدًا في غياب الأكسجين.

الخلاصة الأساسية هي أنه بينما خصائص الجرافين الحرارية النظرية تحطم الأرقام القياسية، فإن أدائه الفعلي في أي تطبيق يتأثر بشكل عميق بجودته وهيكله وبيئة تشغيله. فهم هذه القيود الواقعية هو المفتاح لتسخير إمكاناته.

الازدواجية: موصل فائق ومادة مستقرة

هيكل الجرافين الذري الفريد—طبقة واحدة مسطحة من ذرات الكربون مرتبة في شبكة قرص العسل—هو مصدر خصائصه الحرارية الاستثنائية. تندرج هذه الخصائص ضمن فئتين رئيسيتين: قدرته على توصيل الحرارة وقدرته على تحمل الحرارة.

موصلية حرارية لا مثيل لها

الجرافين موصل حراري هائل. يمكن أن تتجاوز موصليته الحرارية المقاسة 5,000 واط/متر-كلفن (Watts per meter-Kelvin) في درجة حرارة الغرفة، وهو ما يزيد عن عشرة أضعاف موصلية النحاس وأعلى بكثير من الماس.

تأتي هذه الكفاءة من الطريقة التي تنتقل بها الحرارة عبر شبكته. تنتقل الطاقة الحرارية عبر الاهتزازات، المعروفة باسم الفونونات. تخلق الروابط التساهمية القوية والكتلة المنخفضة لذرات الكربون في الجرافين مسارًا شبه مثالي ومنخفض المقاومة لهذه الفونونات للانتقال، مما يسمح بتبديد الحرارة بسرعة لا تصدق.

استقرار حراري استثنائي

بالإضافة إلى توصيل الحرارة، فإن الجرافين مقاوم لها بدرجة عالية. تعد الروابط المهجنة sp² التي تربط ذرات الكربون معًا من بين الأقوى في الطبيعة.

يمنح هذا الهيكل القوي الجرافين درجة حرارة تفكك عالية جدًا. في الفراغ أو في جو خامل (غير تفاعلي)، يمكن أن يظل الجرافين مستقرًا عند درجات حرارة أعلى بكثير من 2500 درجة مئوية (4500 درجة فهرنهايت).

التأثير الحاسم للبيئة والهيكل

تصف الأرقام القياسية المرتبطة بالجرافين صفيحة مثالية، معلقة، أحادية الطبقة في الفراغ. في أي تطبيق عملي، هذا ليس هو الحال أبدًا. يمكن لعدة عوامل أن تغير سلوكه الحراري بشكل كبير.

التوصيل داخل المستوى مقابل التوصيل خارج المستوى

الجرافين متباين الخواص بشكل كبير. تنتقل الحرارة بشكل جيد للغاية على طول المستوى ثنائي الأبعاد للصفيحة (داخل المستوى) ولكن بشكل سيء للغاية بين الطبقات المكدسة (خارج المستوى).

هذا يعني أنه بينما تكون الصفيحة الواحدة موزعًا رائعًا للحرارة، فإن كومة من صفائح الجرافين (مثل الجرافيت) هي موصل أقل فعالية بكثير في الاتجاه الرأسي. وهذا قيد تصميم حاسم لتطبيقات مثل مواد الواجهة الحرارية.

تأثير الأكسجين

بينما يكون الجرافين مستقرًا في الفراغ، يتغير سلوكه في وجود الهواء. مثل الأشكال الأخرى من الكربون، فإنه سيتأكسد (يحترق) عند تسخينه.

تبدأ عملية الأكسدة هذه عادة عند درجات حرارة أقل بكثير، غالبًا حوالي 500-600 درجة مئوية (932-1112 درجة فهرنهايت). وهذا يجعل بيئة التشغيل عاملاً رئيسيًا لأي تطبيق ذي درجة حرارة عالية.

كيف تغير العيوب والشوائب كل شيء

الجرافين في العالم الحقيقي نادرًا ما يكون خاليًا من العيوب. العيوب مثل الشواغر (الذرات المفقودة)، وحدود الحبيبات (حيث تلتقي نطاقات بلورية مختلفة)، والشوائب تعطل الشبكة المثالية.

يعمل كل من هذه العيوب كنقطة تشتت تعيق تدفق الفونونات، مما يقلل بشكل كبير من الموصلية الحرارية الفعالة للمادة. غالبًا ما يكون أداء الجرافين المنتج تجاريًا جزءًا صغيرًا من إمكاناته النظرية بسبب هذه العيوب الهيكلية.

دور الركيزة

في معظم الاستخدامات، لا يتم تعليق الجرافين في فراغ؛ بل يوضع على ركيزة (مثل السيليكون). يمكن أن يؤدي التفاعل بين طبقة الجرافين ومادة الركيزة إلى إخماد الفونونات وإنشاء عنق زجاجة لانتقال الحرارة، مما يقلل من الأداء الكلي للنظام.

فهم المفاضلات والحدود العملية

من الضروري التمييز بين الخصائص الجوهرية للجرافين وأدائه ضمن نظام هندسي. الفرق بين الاثنين هو حيث تنشأ معظم التحديات العملية.

الوعد النظري مقابل الأداء في العالم الحقيقي

القيم المثيرة للانتباه للموصلية الحرارية تنتمي إلى عينات نقية، نمت في المختبر. ستكون أفلام الجرافين ذات المساحة الكبيرة المنتجة بطرق مثل الترسيب الكيميائي للبخار (CVD) دائمًا بها عيوب تقلل الأداء. التحدي الهندسي ليس مجرد استخدام الجرافين، بل استخدام الجرافين عالي الجودة.

تحدي مقاومة الواجهة الحرارية

حتى مع صفيحة جرافين مثالية، فإن عقبة رئيسية هي مقاومة التلامس الحراري. هذه هي مقاومة تدفق الحرارة عند الحدود بين الجرافين ومادة أخرى. إذا لم تتمكن الحرارة من الدخول إلى والخروج من طبقة الجرافين بكفاءة، تصبح موصليتها العالية غير ذات صلة. يعد تقليل مقاومة الواجهة هذه محورًا رئيسيًا للبحث والتطوير.

اتخاذ الخيار الصحيح لهدفك

يحدد تطبيقك أي من خصائص الجرافين الحرارية هو الأكثر أهمية.

• إذا كان تركيزك الأساسي هو أقصى تبديد للحرارة (على سبيل المثال، تبريد الإلكترونيات): يعتمد نجاحك على استخدام جرافين عالي الجودة وذو رقائق كبيرة وهندسة مقاومة تلامس حراري دنيا بين الجرافين ومصدر الحرارة.
• إذا كان تركيزك الأساسي هو السلامة الهيكلية في درجات الحرارة العالية (على سبيل المثال، المركبات): يجب عليك الاستفادة من استقرار الجرافين داخل مادة مصفوفة واقية خالية من الأكسجين، حيث يمكن أن يضيف قوة عند درجات حرارة من شأنها أن تؤدي إلى تدهور مواد الحشو الأخرى.
• إذا كان تركيزك الأساسي هو العزل الحراري: يمكنك استغلال الموصلية الضعيفة خارج المستوى باستخدام هياكل مثل الهلاميات الهوائية المصنوعة من الجرافين أو الرغاوي المتوازية عموديًا، والتي تحبس الحرارة بفعالية.

في النهاية، إتقان خصائص الجرافين الحرارية يعني تجاوز حالته المثالية وهندسة حلول تأخذ في الاعتبار تعقيدات شكله وبيئته في العالم الحقيقي.

جدول الملخص:

الخاصية	خاصية الجرافين	العامل المؤثر الرئيسي
الموصلية الحرارية	> 5,000 واط/متر-كلفن (داخل المستوى)	العيوب، الركيزة، مقاومة الواجهة
الاستقرار الحراري	مستقر حتى 2500 درجة مئوية (خامل)	وجود الأكسجين (يتأكسد ~500-600 درجة مئوية)
اتجاه التوصيل الحراري	متباين الخواص بشكل كبير (داخل المستوى مقابل خارج المستوى)	هيكل المادة (على سبيل المثال، طبقة واحدة مقابل كومة)

هل أنت مستعد لدمج الخصائص الحرارية الفائقة للجرافين في مواد أو عمليات مختبرك؟ تتخصص KINTEK في توفير معدات المختبرات والمواد الاستهلاكية عالية الجودة اللازمة للبحث والتطوير في المواد المتقدمة. سواء كنت تعمل على تبريد الإلكترونيات من الجيل التالي، أو المركبات عالية الحرارة، أو العزل المبتكر، يمكن لخبرتنا دعم مشروعك. اتصل بفريقنا اليوم لمناقشة كيف يمكننا مساعدتك في تحقيق أهدافك في إدارة الحرارة.

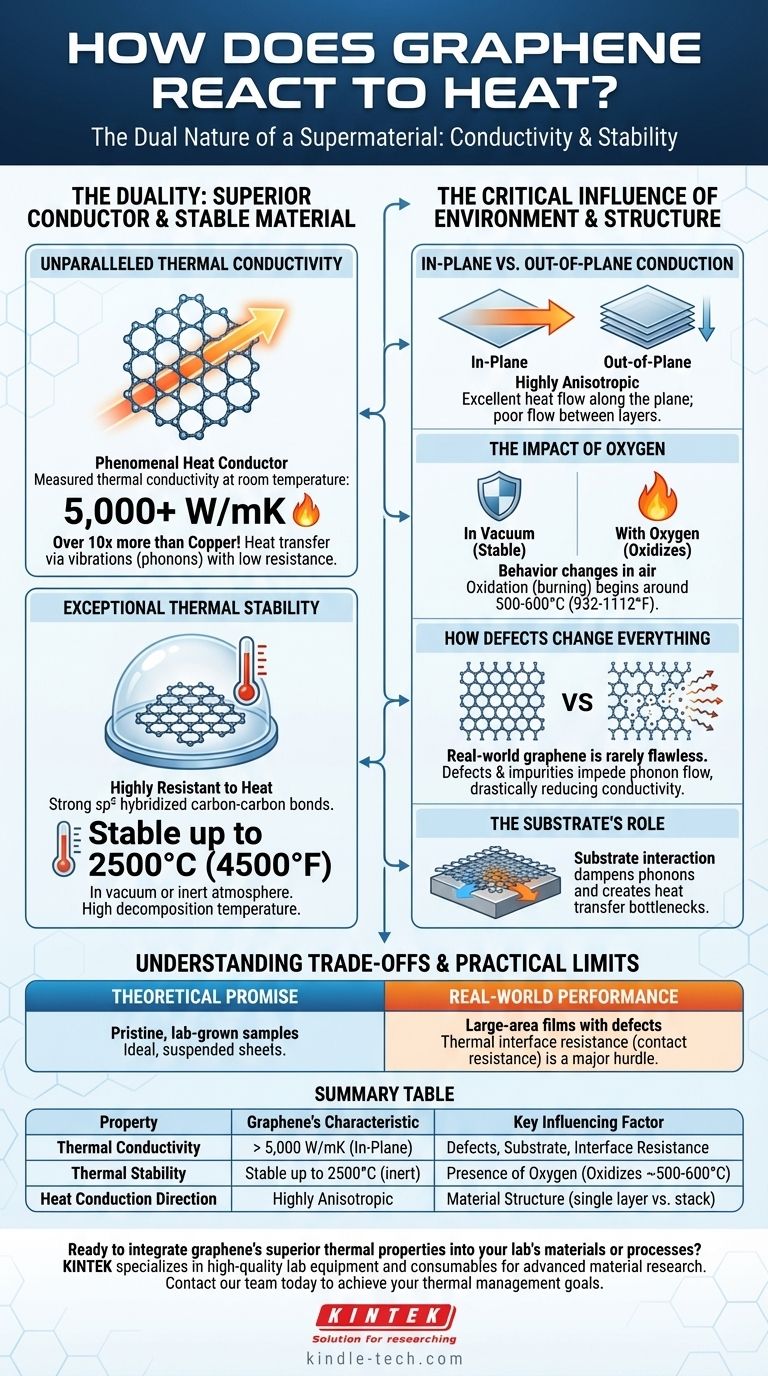

دليل مرئي
