ما الذي يؤثر على معدل الترسيب؟ أتقن المحركات الأربعة الرئيسية لسرعة نمو الأغشية الرقيقة

في جوهره، معدل الترسيب هو دالة لأربعة عوامل أساسية: الطاقة المطبقة على النظام، المادة المحددة للهدف، الهندسة الفيزيائية بين الهدف والركيزة، وبيئة الغاز (الضغط ودرجة الحرارة). يعمل كل من هذه المتغيرات كرافعة تحكم، تؤثر بشكل مباشر على السرعة التي ينمو بها الغشاء الرقيق.

التحدي الرئيسي في التحكم في معدل الترسيب لا يقتصر فقط على زيادة السرعة، بل يتعلق بالموازنة بين توليد البخار من المادة المصدر ونقله بكفاءة وانتظام إلى الركيزة. يأتي كل تعديل للمعلمة مع مقايضة حرجة، غالبًا ما تكون بين سرعة الترسيب وجودة الفيلم.

المحركات الأساسية لمعدل الترسيب

للتحكم بفعالية في عمليتك، يجب أن تفهم كيف يؤثر كل متغير مستقل على النتيجة النهائية. تعمل هذه العوامل بالتنسيق، وليس بمعزل عن بعضها البعض.

مدخلات الطاقة

تؤدي زيادة طاقة المغنطرون مباشرة إلى زيادة طاقة وتدفق الأيونات التي تقصف مادة الهدف.

يؤدي هذا القصف الأكثر قوة إلى طرد عدد أكبر من ذرات الهدف لكل وحدة زمنية، مما يؤدي بدوره إلى زيادة عدد الذرات التي تصل إلى الركيزة، وبالتالي رفع معدل الترسيب.

خصائص مادة الهدف

نوع المادة التي يتم ترسيبها هو عامل أساسي. تتمتع المواد المختلفة بـ إنتاجية رش مختلفة، وهي عدد الذرات التي يتم طردها لكل أيون ساقط.

على سبيل المثال، يتمتع هدف البلاتين بإنتاجية رش أقل مقارنة بالعديد من المعادن الشائعة الأخرى. ونتيجة لذلك، سينتج ما يقرب من نصف معدل الترسيب في ظل ظروف متطابقة.

هندسة النظام والمسافة

التباعد الفيزيائي داخل غرفة الترسيب أمر بالغ الأهمية. بشكل عام، تؤدي مسافة أقصر بين الهدف والركيزة إلى زيادة معدل الترسيب لأن عددًا أقل من الذرات المتناثرة يضيع على جدران الغرفة.

ومع ذلك، فإن العلاقة ليست خطية تمامًا. غالبًا ما يصل المعدل إلى حد أقصى عند مسافة مثالية (على سبيل المثال، حوالي 7 مم فوق القطب الكهربائي في بعض الأنظمة) قبل أن ينخفض مرة أخرى. ويرجع ذلك إلى التفاعلات المعقدة داخل غلاف البلازما بالقرب من الركيزة.

ضغط الغاز ودرجة الحرارة

تلعب البيئة داخل الغرفة دورًا رئيسيًا. يمكن أن تؤدي زيادة درجة حرارة الغاز إلى زيادة طاقة الجسيمات والمساهمة في معدل ترسيب أعلى.

وعلى العكس من ذلك، فإن ضغط الغاز له تأثير أكثر تعقيدًا. بينما يلزم بعض الضغط للحفاظ على البلازما، فإن الضغط المرتفع بشكل مفرط يقلل من متوسط المسار الحر للذرات المتناثرة، مما يتسبب في تشتتها بشكل أكبر، مما قد يقلل من معدل الترسيب على الركيزة.

فهم المقايضات: المعدل مقابل الانتظام

غالبًا ما يأتي تحقيق أعلى معدل ترسيب ممكن على حساب خصائص الفيلم الحرجة الأخرى، وخاصة الانتظام.

معضلة المسافة

بينما يؤدي تقليل المسافة بين الهدف والركيزة إلى زيادة المعدل، فإنه دائمًا ما يقلل من انتظام السماكة.

تخلق المسافة الأقصر تدفق ترسيب أكثر تركيزًا وشبيهًا بالمخروط، مما يجعل الفيلم أكثر سمكًا في المركز وأرق عند الحواف.

تأثير منطقة التآكل

يعد حجم منطقة التآكل على الهدف - المنطقة التي يتم منها رش المواد بنشاط - محركًا أساسيًا لتوزيع الترسيب.

يمكن أن تؤدي منطقة التآكل الأصغر والأكثر تركيزًا إلى معدل مرتفع في المركز ولكنها تؤدي إلى ضعف انتظام الفيلم عبر الركيزة.

التحسين لهدف عمليتك

ستعتمد إعداداتك المثالية كليًا على ما تعطيه الأولوية لتطبيقك المحدد.

• إذا كان تركيزك الأساسي هو أقصى سرعة: استخدم طاقة عالية، واختر مادة هدف ذات إنتاجية رش عالية، وقم بتحسين المسافة بين الهدف والركيزة بعناية للعثور على منطقة الترسيب القصوى.
• إذا كان تركيزك الأساسي هو جودة الفيلم وانتظامه: اقبل معدلًا أقل عن طريق زيادة المسافة بين الهدف والركيزة والتأكد من أن هندسة نظامك تعزز توزيعًا واسعًا ومتساويًا لتدفق المواد.
• إذا كان تركيزك الأساسي هو قابلية التكرار: تحكم بدقة ووثق جميع المعلمات - الطاقة والضغط ودرجة الحرارة والهندسة - حيث أن تفاعلها يحدد النتيجة النهائية.

من خلال فهم هذه المبادئ، يمكنك التحكم المباشر في التوازن بين كفاءة الترسيب وجودة الفيلم النهائية.

جدول الملخص:

العامل	التأثير على معدل الترسيب	اعتبار رئيسي
مدخلات الطاقة	يزيد المعدل مع زيادة الطاقة	طاقة وتدفق أيونات أعلى
مادة الهدف	تختلف حسب إنتاجية الرش (مثل البلاتين منخفض)	خاصية المادة أساسية
المسافة بين الهدف والركيزة	يبلغ المعدل ذروته عند مسافة مثالية	المسافة الأقصر يمكن أن تقلل من الانتظام
ضغط/درجة حرارة الغاز	تأثير معقد؛ يمكن أن تزيد درجة الحرارة من المعدل	الضغط العالي يمكن أن يسبب التشتت

هل أنت مستعد لتحسين عملية الترسيب الخاصة بك؟

يعد فهم المقايضات بين معدل الترسيب وجودة الفيلم أمرًا بالغ الأهمية لنجاح مختبرك. تتخصص KINTEK في توفير معدات ومواد استهلاكية عالية الجودة للمختبرات لترسيب الأغشية الرقيقة بدقة. سواء كانت أولويتك هي أقصى سرعة، أو انتظام فائق، أو نتائج قابلة للتكرار، يمكن لخبرائنا مساعدتك في اختيار أهداف الرش المناسبة وتكوين نظامك للحصول على الأداء الأمثل.

اتصل بفريقنا اليوم لمناقشة تطبيقك المحدد واكتشاف كيف يمكن لحلول KINTEK تعزيز بحثك وتطويرك.

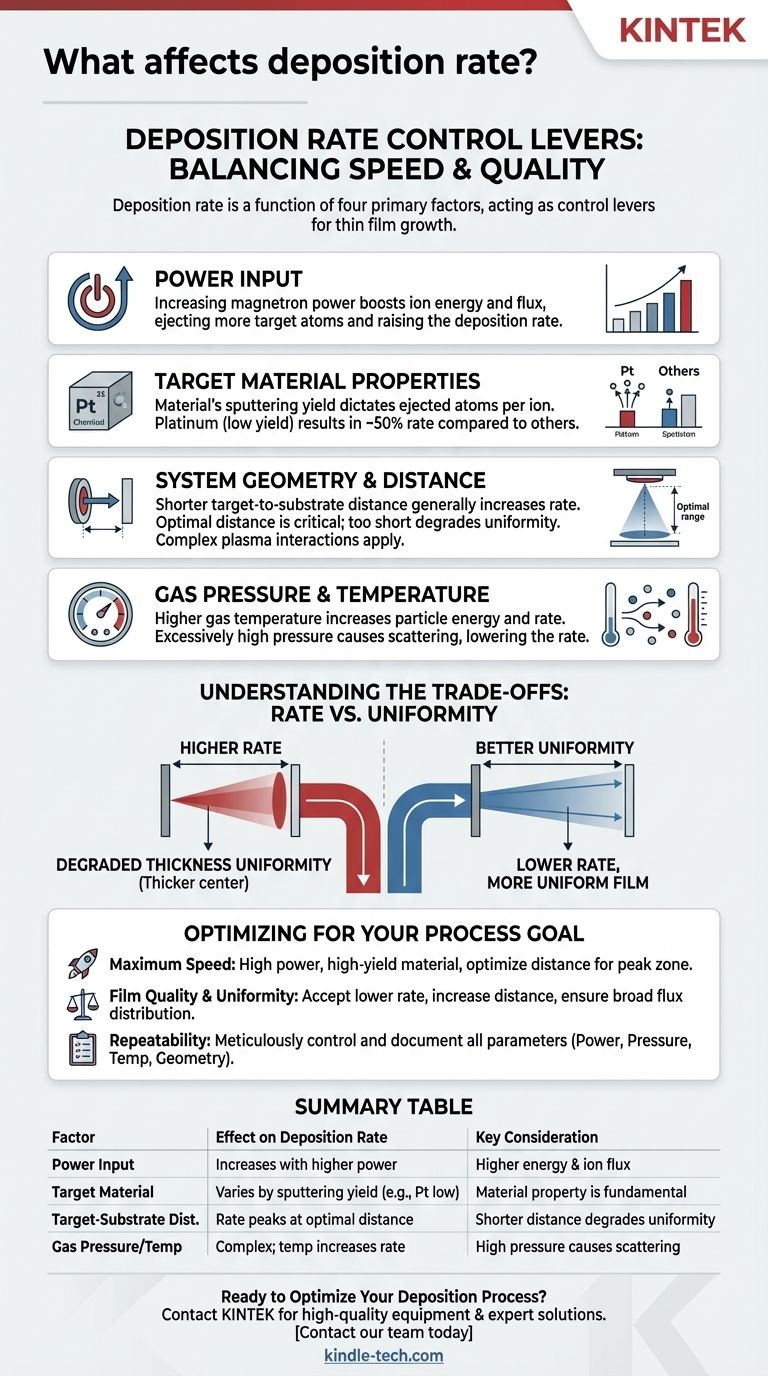

دليل مرئي
