ما هي طرق تصنيع الأغشية الرقيقة؟ دليل لتقنيات الترسيب الفيزيائي للبخار (PVD) مقابل الترسيب الكيميائي للبخار (CVD)

في جوهرها، يتم تصنيع الأغشية الرقيقة من خلال عائلتين أساسيتين من التقنيات: الترسيب الفيزيائي للبخار (PVD) والترسيب الكيميائي للبخار (CVD). في PVD، يتم تحويل مادة مصدر صلبة أو سائلة فيزيائيًا إلى بخار - عن طريق التسخين أو قصف الأيونات - والذي يتكثف بعد ذلك على ركيزة كطبقة رقيقة. في المقابل، يستخدم CVD غازات أولية تتفاعل كيميائيًا على سطح الركيزة لتشكيل الفيلم، وبنائه جزيءًا تلو الآخر.

إن اختيار طريقة التصنيع لا يتعلق بإيجاد "أفضل" تقنية، بل بفهم المفاضلة الأساسية. الطرق الفيزيائية تشبه رش الطلاء بالذرات، بينما الطرق الكيميائية تشبه البناء باستخدام مكعبات ليغو على المستوى الذري من سحابة من الغاز. كل منها مناسب لمواد وخصائص وتطبيقات مختلفة.

الأساس: كيف تنمو جميع الأغشية

قبل مقارنة طرق محددة، من الضروري فهم الخطوات العالمية الثلاث لنمو الفيلم التي يجب على كل تقنية إدارتها. تعتمد جودة الفيلم النهائي كليًا على التحكم في هذه الظواهر على المستوى الذري.

### الوصول: الامتزاز

الامتزاز هو الخطوة الأولى، حيث تلتصق الذرات أو الجزيئات من الطور البخاري بسطح الركيزة. لكي ينمو الفيلم، يجب أن يكون معدل الترسيب (الذي تتحكم فيه الطريقة) أكبر من المعدل الذي قد ترتد به الذرات.

### الحركة: الانتشار السطحي

بمجرد هبوط الذرات على السطح، فإنها لا تستقر على الفور في مكانها. فهي تمتلك طاقة حرارية، مما يسمح لها بالتحرك عبر السطح في عملية تسمى الانتشار السطحي. هذه الحركة حاسمة لإيجاد والاستقرار في وضع مستقر ومنخفض الطاقة داخل التركيب البلوري للفيلم، مما يؤدي إلى فيلم عالي الجودة وأكثر تنظيمًا.

### العكس: التحلل

التحلل هو العملية التي تنفصل فيها ذرة ممتزة عن السطح وتعود إلى الطور البخاري. بينما يبدو الأمر غير منتج، فإن مستوى معين من التحلل يمكن أن يحسن في الواقع جودة الفيلم عن طريق السماح للذرات ضعيفة الترابط أو غير الموضوعة بشكل صحيح بالمغادرة، مما يعزز بنية أكثر اتساقًا.

الترسيب الفيزيائي للبخار (PVD): النهج "من الأعلى إلى الأسفل"

تأخذ تقنيات PVD مادة مصدر كبيرة (الـ "هدف") وتطرد ذراتها فيزيائيًا، والتي تنتقل بعد ذلك عبر بيئة منخفضة الضغط وتترسب على الركيزة. هذه عملية خط رؤية، تشبه إلى حد كبير رش الطلاء.

### التبخر

هذه إحدى أبسط طرق PVD. في فراغ عالٍ، يتم تسخين مادة المصدر حتى تتبخر (أو تتسامى). تنتقل هذه الذرات المتبخرة في خط مستقيم حتى تصطدم بالركيزة الأكثر برودة، حيث تتكثف لتشكل فيلمًا. إنها بسيطة نسبيًا ولكنها توفر تحكمًا أقل في بنية الفيلم من الطرق الأخرى.

### التذرية

التذرية هي قوة صناعية. في هذه الطريقة، يتم قصف هدف من مادة المصدر بأيونات عالية الطاقة (عادة غاز خامل مثل الأرجون). يعمل هذا القصف مثل آلة سفع رملية على المستوى الذري، حيث يطرد الذرات ماديًا من الهدف. ثم تترسب هذه الذرات "المتذررة" على الركيزة، وتشكل فيلمًا كثيفًا وملتصقًا بقوة.

الترسيب الكيميائي للبخار (CVD): النهج "من الأسفل إلى الأعلى"

يبني CVD فيلمًا من الألف إلى الياء باستخدام التفاعلات الكيميائية. يتم إدخال واحد أو أكثر من الغازات الأولية المتطايرة إلى غرفة التفاعل. عندما تتلامس هذه الغازات مع ركيزة ساخنة، فإنها تتفاعل أو تتحلل، تاركة وراءها فيلمًا صلبًا من المادة المطلوبة.

### التنمو الجزيئي الشعاعي (MBE)

MBE هي تقنية متطورة للغاية، ذات فراغ فائق الارتفاع، توفر أقصى درجات التحكم في نمو الفيلم. تتضمن توجيه حزم من الذرات أو الجزيئات إلى ركيزة بلورية ساخنة. الترسيب بطيء ودقيق للغاية - غالبًا أقل من طبقة ذرية واحدة في الثانية - مما يسمح بنمو أغشية بلورية مفردة مثالية (تنمو). بينما تصنف أحيانًا كطريقة PVD بسبب نقلها الفيزيائي، فإن استخدامها لمصادر جزيئية ونمو عالي النقاء يتوافق مع المبادئ الكيميائية.

### الطرق الكيميائية في الطور السائل

بينما تحدث معظم طرق PVD و CVD في فراغ أو طور غازي، يمكن أيضًا زراعة الأغشية من محلول سائل.

• الترسيب بالحمام الكيميائي: يتم غمر الركيزة ببساطة في محلول كيميائي يحتوي على الأيونات الضرورية، والتي تترسب ببطء على السطح لتشكيل فيلم صلب.
• الطلاء الكهربائي: تستخدم هذه الطريقة تيارًا كهربائيًا يمر عبر محلول (الإلكتروليت) لترسيب المواد من مصدر (الأنود) على الركيزة (الكاثود).

فهم المفاضلات

يتم تحديد الاختيار بين PVD و CVD من خلال متطلبات الفيلم النهائي والقيود العملية مثل التكلفة ومادة الركيزة.

### النقاء والتحكم في البنية

يوفر CVD عمومًا تحكمًا فائقًا في نقاء الفيلم وتركيبه البلوري. نظرًا لأنه عملية كيميائية، يمكن إزالة الشوائب بسهولة أكبر، وتتيح تقنيات مثل MBE طبقات ذرية مثالية. يمكن أن تتضمن أغشية PVD أحيانًا ذرات غاز من الغرفة وتكون عرضة لتأثيرات "التظليل" على الأجزاء ذات الأشكال المعقدة.

### درجة حرارة التشغيل

يتطلب CVD عادةً درجات حرارة عالية للركيزة لدفع التفاعلات الكيميائية الضرورية على السطح. يمكن غالبًا إجراء PVD في درجات حرارة أقل بكثير، مما يجعله الخيار الأمثل لطلاء المواد الحساسة للحرارة مثل البلاستيك أو الإلكترونيات المصنعة مسبقًا.

### تعدد استخدامات المواد

PVD متعدد الاستخدامات للغاية ويمكن استخدامه لترسيب أي مادة تقريبًا، بما في ذلك العناصر والسبائك والمركبات التي يصعب تبخيرها كيميائيًا. يقتصر CVD على المواد التي يمكن تركيب غازات أولية مناسبة ومستقرة وغالبًا ما تكون باهظة الثمن لها.

### المطابقة والتغطية

يتفوق CVD في إنشاء طلاءات متطابقة - أغشية تغطي بشكل موحد حتى الأسطح المعقدة للغاية وغير المستوية. نظرًا لأن الغازات الأولية يمكن أن تتدفق إلى الميزات الصغيرة وتتفاعل داخلها، فإن التغطية ممتازة. تعاني PVD ذات خط الرؤية من هذا، وغالبًا ما تترك الخنادق والنتوءات مغطاة بشكل سيء.

اتخاذ القرار الصحيح لهدفك

يتطلب اختيار طريقة التصنيع الموازنة بين خصائص الفيلم المطلوبة وواقع المادة والتطبيق.

• إذا كان تركيزك الأساسي على الدقة على المستوى الذري والنقاء لأشباه الموصلات المتقدمة: فإن تقنيات CVD مثل MBE أو MOCVD هي المعيار الصناعي.
• إذا كان تركيزك الأساسي على الطلاءات المقاومة للتآكل أو الزخرفية على الأدوات أو الأجزاء على نطاق صناعي: توفر طرق PVD مثل التذرية التصاقًا ممتازًا ومعدلات ترسيب عالية ومرونة في المواد.
• إذا كان تركيزك الأساسي على طلاء ركيزة حساسة للحرارة مثل البوليمر: فإن عملية PVD ذات درجة الحرارة المنخفضة مثل التذرية أو التبخر هي الحل الأكثر عملية.
• إذا كان تركيزك الأساسي على تحقيق طلاء موحد على تضاريس ثلاثية الأبعاد معقدة: فإن عملية CVD مطلوبة لمطابقتها الفائقة.

من خلال فهم المبادئ الأساسية للنقل الفيزيائي مقابل التفاعل الكيميائي، يمكنك بثقة اختيار طريقة التصنيع التي تتوافق بشكل أفضل مع أهدافك التقنية والاقتصادية.

جدول ملخص:

الطريقة	المبدأ الأساسي	الأفضل لـ
PVD (الترسيب الفيزيائي للبخار)	تبخير فيزيائي لهدف صلب؛ ترسيب بخط الرؤية.	الطلاءات المقاومة للتآكل، الركائز الحساسة للحرارة، تعدد استخدامات المواد.
CVD (الترسيب الكيميائي للبخار)	تفاعل كيميائي للغازات الأولية على سطح الركيزة.	دقة على المستوى الذري، أغشية عالية النقاء، طلاء موحد على الأشكال ثلاثية الأبعاد المعقدة.

هل أنت مستعد لاختيار طريقة تصنيع الأغشية الرقيقة المثالية لمشروعك؟ خبراء KINTEK هنا للمساعدة. نحن متخصصون في توفير معدات المختبرات والمواد الاستهلاكية المثالية لكل من عمليات PVD و CVD، مما يضمن تحقيق خصائص الفيلم الدقيقة التي يتطلبها بحثك أو إنتاجك. اتصل بفريقنا اليوم لمناقشة تطبيقك المحدد وأهداف المواد!

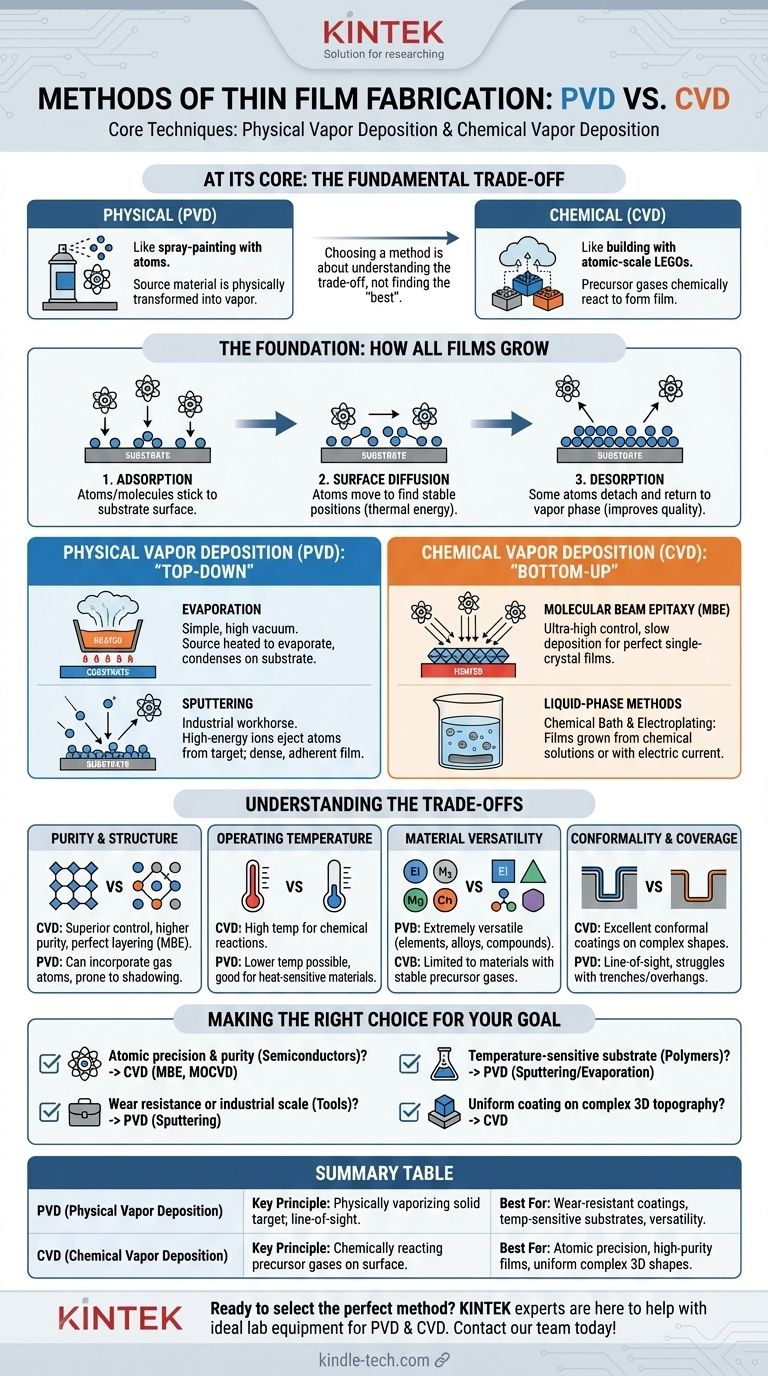

دليل مرئي
