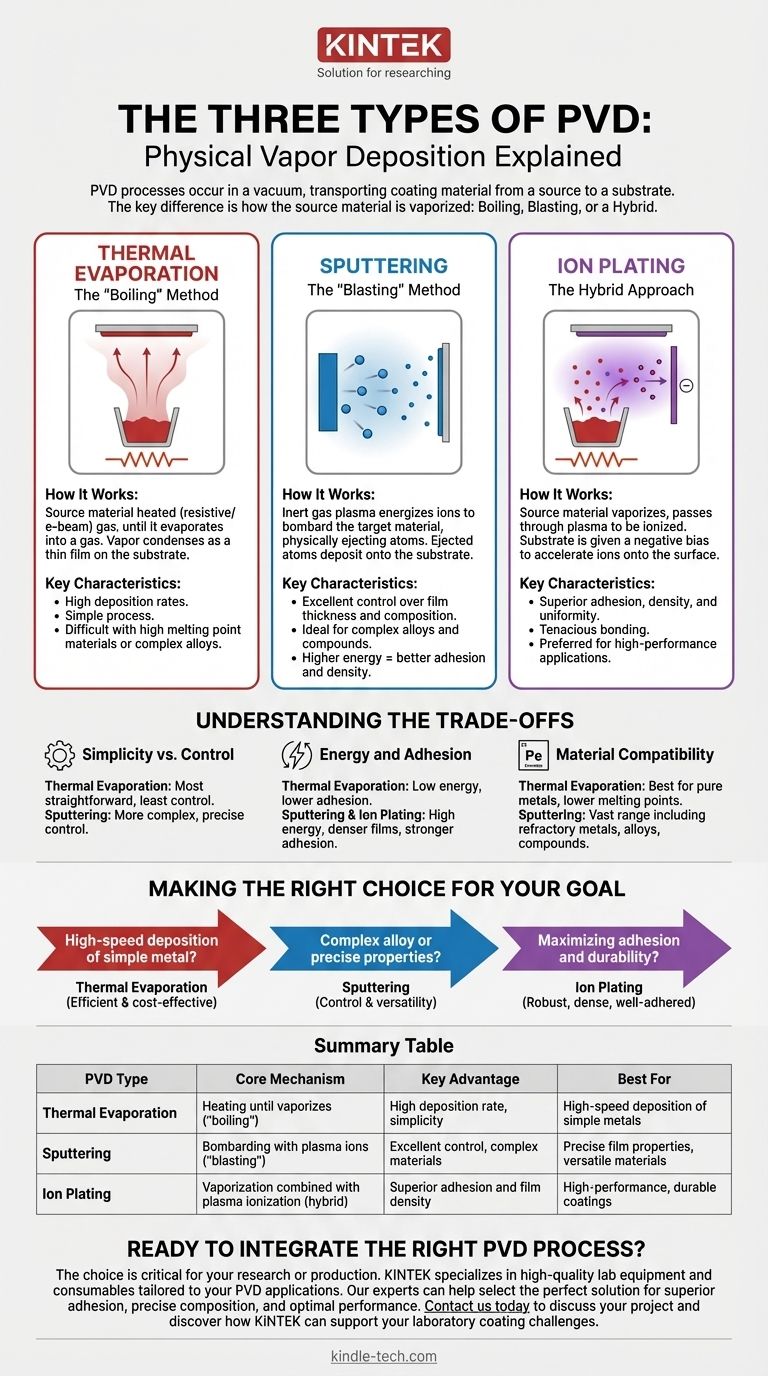

الترسيب الفيزيائي بالبخار الفيزيائي (PVD) هو تقنية مستخدمة على نطاق واسع لترسيب الأغشية الرقيقة من المواد على الركائز في بيئة مفرغة من الهواء.تتضمن العملية تبخير مادة صلبة ثم تكثيفها على ركيزة لتشكيل طبقة رقيقة.والأنواع الثلاثة الأساسية للتبخير بالطباعة بالانبعاثات الكهروضوئية هي التبخر , الرذاذ و الطلاء بالأيونات .لكل طريقة آليات وتطبيقات فريدة من نوعها، مما يجعلها مناسبة لأغراض صناعية وعلمية مختلفة.
شرح النقاط الرئيسية:
-
التبخر:
- الآلية:في هذه العملية، يتم تسخين المادة المراد ترسيبها إلى درجة تبخيرها في غرفة تفريغ.ثم تنتقل الذرات أو الجزيئات المتبخرة عبر الفراغ وتتكثف على الركيزة الأكثر برودة، مكونة طبقة رقيقة.
-
الأنواع:
- التبخر الحراري:يستخدم التسخين بالمقاومة لتبخير المادة.
- التبخر بالشعاع الإلكتروني (E-Beam):يستخدم شعاع إلكترون مركز لتسخين وتبخير المواد، مما يسمح بترسيب مواد ذات درجة انصهار أعلى.
- التطبيقات:يشيع استخدامها في الطلاءات البصرية وأجهزة أشباه الموصلات والطلاءات الزخرفية.
- المزايا:معدلات ترسيب عالية، ونقاء جيد للأفلام، ومعدات بسيطة نسبيًا.
- القيود:يقتصر على المواد ذات نقاط الانصهار المنخفضة في التبخير الحراري، ويمكن أن يؤدي الترسيب على خط البصر إلى طلاءات غير متساوية على الأشكال الهندسية المعقدة.
-
الاخرق:
- الآلية:ينطوي الاخرق على قصف مادة مستهدفة بأيونات عالية الطاقة (عادةً الأرجون) في الفراغ.ويقرع تأثير هذه الأيونات الذرات من الهدف، والتي تترسب بعد ذلك على الركيزة.
-
الأنواع:
- :: رشاش التيار المستمر:يستخدم مصدر طاقة تيار مباشر (DC) لتوليد البلازما.
- رش الترددات اللاسلكية:يستخدم طاقة التردد اللاسلكي (RF)، وهو مناسب للمواد العازلة.
- الاخرق المغنطروني:يدمج مجالاً مغناطيسيًا لتعزيز تأين الغاز، مما يزيد من معدل الترسيب وكفاءته.
- التطبيقات:يُستخدم على نطاق واسع في صناعة أشباه الموصلات، والخلايا الشمسية ذات الأغشية الرقيقة، والطلاء الصلب للأدوات.
- المزايا:يمكن ترسيب مجموعة واسعة من المواد، بما في ذلك المعادن والسبائك والسيراميك.توفر التصاقاً وتجانساً جيداً.
- القيود:معدلات ترسيب أقل مقارنة بالتبخير، ويمكن أن تكون العملية أكثر تعقيدًا وتكلفة.
-
الطلاء بالأيونات:
- الآلية:يجمع بين عناصر كل من التبخير والتبخير بالرش.يتم تبخير المادة (غالباً من خلال التبخير)، ثم يتم استخدام الغاز المتأين (البلازما) لتعزيز عملية الترسيب.وتساعد الأيونات الموجودة في البلازما على تحسين التصاق وكثافة الفيلم المترسب.
- التطبيقات:يستخدم في الطلاءات المقاومة للتآكل، والتشطيبات الزخرفية، وفي صناعة الطيران.
- المزايا:ينتج طلاءات شديدة الالتصاق والكثافة، ومناسبة للأشكال الهندسية المعقدة.
- القيود:هناك حاجة إلى معدات أكثر تعقيدًا والتحكم في العملية، ويمكن أن تكون العملية أبطأ من طرق PVD الأخرى.
اعتبارات إضافية:
- الترسيب الكيميائي للبخار بالبلازما بالموجات الدقيقة (MPCVD):على الرغم من أنه ليس نوعًا من الترسيب الكيميائي بالبخار والبلازما بالموجات الدقيقة الترسيب الكيميائي لبخار البلازما بالموجات الدقيقة هي تقنية ذات صلة تستخدم لترسيب أغشية الماس.في تقنية MPCVD، يتم تأيين غازات مثل CH4 وH2 باستخدام الموجات الدقيقة لتكوين بلازما تتفاعل بعد ذلك مع الركيزة لتنمية أغشية الماس.وتختلف هذه الطريقة عن تقنية PVD ولكنها تشترك في بعض أوجه التشابه من حيث الترسيب القائم على التفريغ.
وباختصار، تقدم الأنواع الثلاثة الرئيسية للتفريغ بالبطاريات الفائقة البخر والتبخير والترشيش والتصفيح الأيوني مزايا فريدة من نوعها ويتم اختيارها بناءً على المتطلبات المحددة للتطبيق.يسمح فهم هذه الطرق باختيار التقنية الأنسب لتحقيق خصائص الفيلم والأداء المطلوب.
جدول ملخص:
| النوع | الآلية | التطبيقات | المزايا | القيود |
|---|---|---|---|---|
| التبخير | يتم تسخين المادة لتتبخر وتتكثف على ركيزة. | الطلاءات البصرية، وأجهزة أشباه الموصلات، والطلاءات الزخرفية. | معدلات ترسيب عالية، نقاء جيد، معدات بسيطة. | تقتصر على نقاط انصهار منخفضة، وطلاءات غير متساوية على الأشكال الهندسية المعقدة. |
| الاخرق | يتم قصف المادة المستهدفة بالأيونات لضرب الذرات للترسيب. | صناعة أشباه الموصلات، الخلايا الشمسية ذات الأغشية الرقيقة، الطلاءات الصلبة للأدوات. | نطاق واسع من المواد، والتصاق جيد، وطلاءات موحدة. | معدلات ترسيب أقل، عملية معقدة ومكلفة. |
| التصفيح الأيوني | يجمع بين التبخير والتبخير الاخرق مع الغاز المتأين لتحسين الترسيب. | الطلاءات المقاومة للتآكل، والتشطيبات الزخرفية، وصناعة الطيران. | طلاءات شديدة الالتصاق وكثيفة ومناسبة للأشكال الهندسية المعقدة. | معدات معقدة، عملية أبطأ مقارنة بالطرق الأخرى. |
