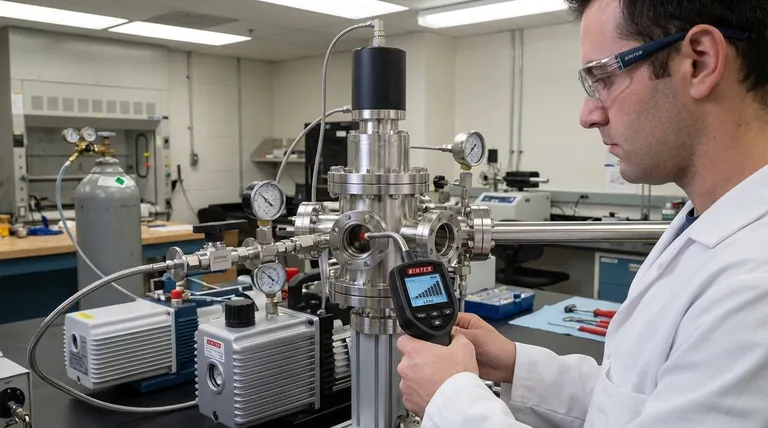

ما هو التسرب في نظام التفريغ؟ فهم الأنواع وكيفية العثور عليها

في نظام التفريغ، يُعرَّف التسرب بأنه أي مسار غير مقصود يسمح لجزيئات الغاز من البيئة ذات الضغط الأعلى في الخارج (عادةً الغلاف الجوي) بالدخول إلى البيئة ذات الضغط المنخفض في الداخل. هذا التدفق الداخلي للغاز يعاكس عمل مضخة التفريغ، مما يمنع النظام من الوصول إلى مستوى التفريغ المطلوب أو الحفاظ عليه.

يُفهم تسرب التفريغ على أنه معركة مستمرة وليس مجرد ثقب بسيط. تعمل المضخة على إزالة جزيئات الغاز، بينما يسمح التسرب باستمرار بعودتها، مما يضع حداً مادياً للضغط النهائي الذي يمكن أن يحققه نظامك.

تشريح تسرب التفريغ

لا تكون التسريبات دائماً شقوقاً أو ثقوباً واضحة. يمكن أن تكون مجهرية، أو مخفية، أو حتى خاصية متأصلة في المواد المستخدمة. يعد فهم الأنواع المختلفة أمراً بالغ الأهمية لاستكشاف الأخطاء وإصلاحها بفعالية.

التسريبات الحقيقية: التسلل المادي

التسرب الحقيقي هو اختراق مادي لحدود التفريغ. هذا هو النوع الأكثر شيوعاً وبديهية للتسرب.

غالباً ما تحدث هذه التسريبات في نقاط الاتصال مثل الشفاه (الفلانشات)، أو اللحامات، أو الممرات العازلة حيث فشلت آليات الختم. إن حلقة منع تسرب (O-ring) متدهورة، أو خدش على سطح الشفة، أو صدع مجهري في لحام هي أمثلة كلاسيكية.

التسريبات الافتراضية: العدو الخفي

التسرب الافتراضي ليس ثقباً مادياً إلى الغلاف الجوي الخارجي. بدلاً من ذلك، هو حجم من الغاز المحبوس يقع داخل نظام التفريغ ويهرب ببطء إلى الحجرة.

يتصرف هذا الغاز المحبوس تماماً مثل التسرب الحقيقي، مما يتسبب في ارتفاع بطيء ولكنه ثابت في الضغط. تشمل المصادر الشائعة الهواء المحبوس في خيوط البرغي، أو تحت حلقة غسيل، أو داخل المواد المسامية التي لم يتم تجفيفها بشكل صحيح (Bake-out).

النفاذية (Permeation): التسرب عبر المواد الصلبة

النفاذية هي عملية تمر من خلالها جزيئات الغاز مباشرة عبر مادة صلبة تبدو غير منفذة. هذه ظاهرة طبيعية، وإن كانت بطيئة.

على سبيل المثال، المواد المرنة مثل المطاط في حلقات منع التسرب عرضة لنفاذية بخار الماء من خلالها. في أنظمة التفريغ فائق العالي (UHV)، يمكن حتى للهيليوم الموجود في الغلاف الجوي أن يتسرب ببطء عبر نوافذ الرؤية الزجاجية.

تحديد مصدر التسرب

نظراً لأن التسريبات تؤدي إلى تدهور الأداء، فإن العثور عليها مهارة تشخيصية حاسمة. تتراوح الأساليب من ملاحظات الضغط البسيطة إلى الأدوات الإلكترونية عالية الحساسية.

اختبار ارتفاع الضغط

الاختبار الأساسي هو ضخ النظام إلى ضغطه الأساسي، ثم عزله عن المضخة عن طريق إغلاق صمام. إذا ارتفع الضغط بسرعة، فهذا يعني وجود تسرب كبير. يشير معدل الارتفاع إلى الحجم الإجمالي للتسرب.

كشف الغاز المتتبع (الهيليوم)

للعثور على التسريبات الصغيرة جداً، يعد مطياف الكتلة للهيليوم هو المعيار الصناعي. يتم توصيل النظام بالكاشف، ويتم رش تيار دقيق من غاز الهيليوم فوق نقاط التسرب المشتبه بها في الخارج.

إذا كان هناك تسرب، يتم سحب الهيليوم إلى النظام ويكتشفه المطياف على الفور، مما يحدد الموقع الدقيق بدقة فائقة.

طريقة المذيب (الأسيتون/كحول الأيزوبروبيل)

تتضمن طريقة ميدانية أقل دقة ولكنها شائعة رش مذيب متطاير مثل الأسيتون أو كحول الأيزوبروبيل بعناية على منطقة التسرب المشتبه بها.

عندما يلامس المذيب التسرب، يتم سحبه إلى الداخل. وجوده يغير مؤقتاً تركيبة الغاز والضغط داخل الحجرة، مما يتسبب في وميض ملحوظ على مقياس التفريغ.

العزل القطاعي

بالنسبة للأنظمة المعقدة التي تحتوي على العديد من المكونات، يمكنك استخدام صفائح عازلة أو شفة إغلاق لحجب أنابيب التفريغ في قطاعات. من خلال عزل كل قطاع واختباره بشكل منهجي، يمكنك تضييق نطاق الجزء الذي يحتوي على التسرب في النظام.

المزالق الشائعة التي يجب تجنبها

غالباً ما يكون استكشاف أخطاء التسرب وإصلاحها عملية استبعاد. إن إدراك الأخطاء الشائعة يمكن أن يوفر وقتاً وموارد كبيرة.

الخلط بين التسريبات الحقيقية والافتراضية

أحد المزالق الرئيسية هو قضاء ساعات في البحث عن ثقب مادي (تسرب حقيقي) عندما تكون المشكلة في الواقع هي خروج الغاز (Outgassing) من مكون داخلي سيئ التصميم (تسرب افتراضي). إذا لم تتمكن من العثور على تسرب باستخدام كاشف الهيليوم، فإن التسرب الافتراضي هو احتمال قوي.

مخاطر وقيود المذيبات

على الرغم من أن طريقة المذيب سريعة، إلا أنها تنطوي على مخاطر. تشكل المذيبات القابلة للاشتعال مثل الأسيتون أو الإيثر خطراً على السلامة. علاوة على ذلك، يمكن لهذه المواد الكيميائية إتلاف المكونات الحساسة مثل حلقات منع التسرب أو تلويث الأسطح الداخلية لحجرة التفريغ، مما يخلق مشاكل أكبر لاحقاً.

تجاهل "ميزانية التسرب"

تعريف "التسرب" نسبي لهدفك. سيكون التسرب الصغير الذي لا يمكن ملاحظته تماماً في نظام تفريغ خشن كارثياً لتجربة علوم السطح في التفريغ فائق العالي. يجب أن يكون لكل نظام معدل تسرب إجمالي مقبول، يُعرف باسم ميزانية التسرب.

كيفية التعامل مع مشكلة التسرب لديك

يجب تحديد استراتيجيتك للتعامل مع التسرب من خلال متطلبات نظامك والأدوات المتاحة.

• إذا كان تركيزك الأساسي هو تأكيد وجود تسرب كبير في أي نظام: ابدأ باختبار ارتفاع الضغط لتأكيد المشكلة، ثم استخدم العزل القطاعي لتضييق النطاق إلى المنطقة العامة.
• إذا كان تركيزك الأساسي هو العثور على تسرب صغير جداً لتطبيق تفريغ عالٍ: يعد مطياف الكتلة للهيليوم الكاشف الأداة الحاسمة الوحيدة لهذه المهمة.
• إذا كان تركيزك الأساسي هو إجراء فحص سريع ومنخفض التكلفة لمكون معين (مثل شفة): يمكن لطريقة المذيب (ويفضل أن تكون مع كحول الأيزوبروبيل الأكثر أماناً) أن تعطي مؤشراً سريعاً، ولكن استخدمها بحذر وكن على دراية بقيودها.

يبدأ إتقان نظام التفريغ الخاص بك بفهم أنه بيئة مغلقة، والتسرب هو أي شيء ينتهك هذا الإغلاق.

جدول ملخص:

نوع التسرب	الوصف	المصادر الشائعة
تسرب حقيقي	ثقب مادي أو صدع يسمح بدخول الغاز.	حلقات منع تسرب فاشلة، لحامات معيبة، شفة متضررة.
تسرب افتراضي	غاز محبوس داخل النظام يهرب ببطء.	خيوط البراغي، تحت حلقات الغسيل، مواد مسامية.
النفاذية	جزيئات الغاز تمر مباشرة عبر مادة صلبة.	حلقات منع التسرب (بخار الماء)، نوافذ الرؤية الزجاجية (الهيليوم).
