ما هي الكاثود في الترسيب بالرش المغناطيسي؟ قلب عملية ترسيب الأغشية الرقيقة لديك

في الترسيب بالرش المغناطيسي، الكاثود هو القطب المشحون سلبًا الذي يكون سطحه المكشوف هو الهدف المراد رشه. هذا الهدف هو المادة المصدر — مثل التيتانيوم أو السيليكون أو الذهب — التي تنوي ترسيبها كغشاء رقيق. لا يقتصر تجميع الكاثود على كونه مكونًا كهربائيًا فحسب؛ بل هو قلب عملية الترسيب، حيث يحمل المادة المصدر ويعمل مع مجال مغناطيسي لتوليد البلازما المطلوبة للرش.

المفهوم الحاسم الذي يجب فهمه هو أن الكاثود والهدف مترابطان وظيفيًا. يوفر الكاثود الجهد الكهربائي وهيكل المجال المغناطيسي، بينما سطحه هو الهدف الذي تُقذف منه الذرات ماديًا وتترسب على الركيزة الخاصة بك.

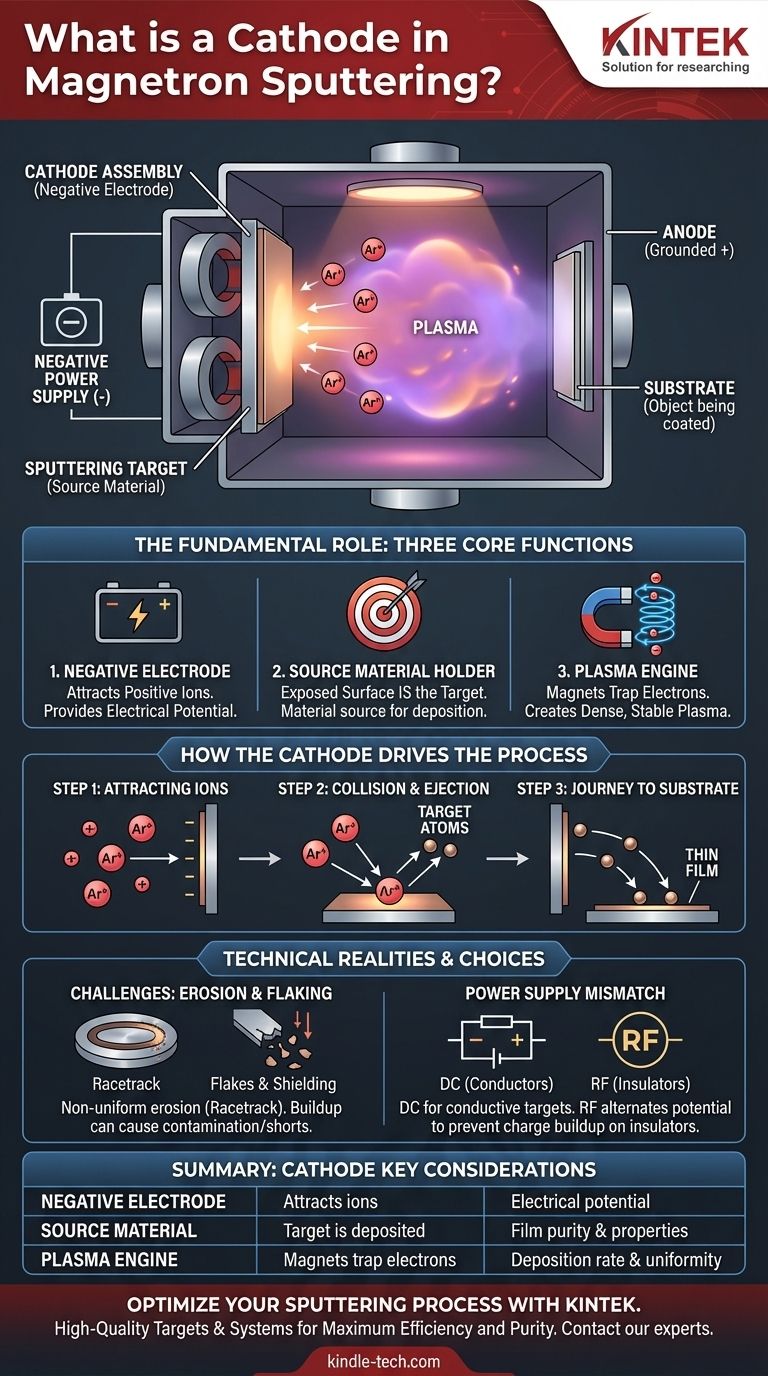

الدور الأساسي للكاثود

لفهم الترسيب بالرش المغناطيسي، يجب عليك أولاً فهم الوظائف الأساسية الثلاث لتجميع الكاثود. فهو يعمل كقطب كهربائي، ومصدر للمواد، ومحرك لإنشاء بلازما عالية الكفاءة.

القطب السالب

في أي دائرة تيار مستمر، يوجد طرف موجب (الأنود) وطرف سالب (الكاثود). في نظام الرش، تكون جدران الحجرة عادةً هي الأنود المؤرض، بينما يتم توصيل الكاثود بمصدر طاقة سالب. هذا الاختلاف في الجهد الكهربائي هو ما يدفع العملية بأكملها.

حامل المادة المصدر (الهدف)

هذه هي النقطة الأكثر أهمية للتوضيح. المادة التي ترغب في ترسيبها، والمعروفة باسم هدف الرش، يتم تركيبها ماديًا على هيكل الكاثود. وبالتالي، فإن الوجه المكشوف للكاثود هو الهدف. عندما نقول إننا نرش هدفًا، فإننا نرش سطح الكاثود.

محرك توليد البلازما

يشير جزء "المغناطيسي" في الترسيب بالرش المغناطيسي إلى المغناطيسات الموضوعة خلف الهدف داخل تجميع الكاثود. يحبس هذا المجال المغناطيسي الإلكترونات بالقرب من وجه الكاثود، مما يزيد بشكل كبير من احتمالية اصطدامها بالذرات الغازية المحايدة وتأينها (عادةً الأرجون). وهذا يخلق بلازما كثيفة ومستقرة بالضبط حيث تكون هناك حاجة إليها: مباشرة أمام الهدف.

كيف يدفع الكاثود عملية الرش

تبدأ الخصائص الكهربائية والمغناطيسية للكاثود سلسلة واضحة من الأحداث التي تؤدي إلى ترسيب الأغشية الرقيقة.

الخطوة 1: جذب الأيونات الموجبة

تُملأ حجرة الرش بغاز خامل منخفض الضغط مثل الأرجون. يقوم مصدر الطاقة والمجال المغناطيسي للنظام بإشعال هذا الغاز ليتحول إلى بلازما، وهي عبارة عن حساء من أيونات الأرجون الموجبة (Ar+) والإلكترونات الحرة. نظرًا لأن الكاثود مشحون سلبًا بقوة، فإنه يجذب هذه الأيونات الأرجون المشحونة إيجابًا بقوة.

الخطوة 2: الاصطدام والقذف

تتسارع أيونات الأرجون المنجذبة نحو الكاثود وتصطدم بسطحه (الهدف) بطاقة حركية كبيرة. هذا القصف عالي الطاقة قوي بما يكفي لطرد الذرات ماديًا، أو رشها، من مادة الهدف.

الخطوة 3: الرحلة إلى الركيزة

تنتقل هذه الذرات المقذوفة حديثًا من مادة الهدف عبر حجرة التفريغ وتهبط على الركيزة (الشيء الذي يتم طليه)، مما يؤدي تدريجيًا إلى بناء طبقة رقيقة وموحدة.

المزالق الشائعة والحقائق التقنية

بينما المفهوم واضح ومباشر، فإن وظيفة الكاثود تقدم تحديات عملية حاسمة يجب إدارتها لنجاح الترسيب.

تآكل الهدف والتوحيد

المجال المغناطيسي الذي يحبس البلازما ليس موحدًا عبر وجه الهدف. يتسبب هذا في قصف الأيونات لمنطقة معينة بشكل أكثر كثافة، مما يخلق أخدود تآكل مميز يُطلق عليه غالبًا "مضمار السباق". يؤثر هذا التآكل غير الموحد على عمر الهدف وتوحيد الفيلم الذي يتم ترسيبه.

الترسيب غير المرغوب فيه والتقشر

يمكن أن تستقر الذرات المرشوشة من الكاثود على عناصر أخرى داخل حجرة التفريغ، مثل الدروع أو الأنود. بمرور الوقت، يمكن أن يتقشر هذا التراكم ويلوث الركيزة، أو يمكن أن يتسبب في تغييرات في الخصائص الكهربائية للنظام، مما يؤدي إلى عدم استقرار العملية أو حدوث دوائر قصيرة.

عدم تطابق المواد ومصدر الطاقة

يحدد نوع مادة الهدف نوع مصدر الطاقة المتصل بالكاثود. يعمل التيار المستمر (DC) بشكل جيد للمواد الموصلة. ومع ذلك، إذا كان الهدف عازلاً كهربائيًا، فسوف تتراكم الشحنة الموجبة على سطحه، مما يوقف جذب الأيونات ويوقف العملية. في هذه الحالة، يجب استخدام مصدر طاقة تردد لاسلكي (RF) لتبديل الجهد ومنع تراكم هذه الشحنة.

اتخاذ الخيار الصحيح لهدفك

تجميع الكاثود والهدف هو المتغير الأساسي الذي تتحكم فيه لتحقيق خصائص الفيلم المطلوبة.

• إذا كان تركيزك الأساسي هو معدل الترسيب: يعتمد النجاح على قوة المجال المغناطيسي للكاثود، والذي يحدد مدى جودة احتواء البلازما بالقرب من سطح الهدف.
• إذا كان تركيزك الأساسي هو نقاء الفيلم: فأنت بحاجة إلى مادة هدف عالية النقاء ودرع حجرة مصمم جيدًا لمنع المواد المرشوشة من الكاثود من تلويث الأسطح الأخرى والتقشر على الركيزة الخاصة بك.
• إذا كان تركيزك الأساسي هو طلاء مادة عازلة (مثل السيراميك): يجب عليك التأكد من توصيل الكاثود الخاص بك بمصدر طاقة RF، حيث لن يعمل مصدر طاقة DC.

في النهاية، إتقان الظروف عند الكاثود هو المفتاح للتحكم في جودة ونقاء وخصائص الفيلم الرقيق المرشوش.

جدول الملخص:

الوظيفة	الوصف	الاعتبار الرئيسي
القطب السالب	يجذب الأيونات الموجبة من البلازما.	يوفر الجهد الكهربائي للعملية.
حامل المادة المصدر	الهدف المركب هو المادة المراد ترسيبها.	تحدد مادة الهدف ونقاؤه الفيلم النهائي.
محرك البلازما	تحبس المغناطيسات الإلكترونات لإنشاء بلازما كثيفة.	يؤثر تصميم المجال المغناطيسي على معدل الترسيب والتوحيد.
