في جوهره، الرش المغناطيسي هو عملية تُرسب طبقة رقيقة للغاية من المادة على سطح ما. يعمل مثل آلة صنفرة على المستوى الذري، حيث تقصف الأيونات عالية الطاقة مادة المصدر (الـ "هدف")، مما يؤدي إلى إزاحة ذرات فردية تسافر وتغطي سطحًا ثانويًا (الـ "ركيزة") بطبقة متجانسة وملتصقة للغاية. تعد تقنية الترسيب الفيزيائي للبخار (PVD) هذه أساسية لتصنيع عدد لا يحصى من الأجهزة الحديثة، من رقائق أشباه الموصلات إلى العدسات البصرية.
تكمن القيمة الأساسية للرش المغناطيسي في دقته وتحكمه. من خلال استخدام أيونات نشطة لإخراج المادة ذرة بذرة، فإنه يبني أغشية ذات تجانس والتصاق استثنائيين يصعب تحقيقهما بالطرق الأخرى.
كيف يعمل الرش المغناطيسي: لعبة بلياردو ذرية
يتم الرش المغناطيسي داخل غرفة مفرغة لضمان نقاء الفيلم. يمكن تصور العملية على أنها تفاعل متسلسل متحكم فيه على المستوى الذري.
المكونات الرئيسية
تحتوي الغرفة على ثلاثة عناصر حاسمة: هدف مصنوع من المادة التي تريد ترسيبها، وركيزة وهي الكائن الذي تريد تغطيته (مثل رقاقة سيليكون أو زجاج)، وكمية صغيرة من غاز العملية الخامل، وعادة ما يكون الأرغون.
إشعال البلازما
يتم تطبيق مجال كهربائي قوي داخل الغرفة، مما يؤدي إلى تجريد الإلكترونات من ذرات غاز الأرغون. يؤدي هذا إلى إنشاء حالة مادة نشطة تُعرف باسم البلازما، وهو حساء متوهج من أيونات الأرغون الموجبة والإلكترونات الحرة.
قصف الأيونات
يجذب الهدف سالب الشحنة (يُسمى أيضًا الكاثود) بقوة أيونات الأرغون الموجبة من البلازما. تتسارع هذه الأيونات وتصطدم بسطح الهدف بطاقة حركية كبيرة.
التصادم المتتالي (Collision Cascade)
كل اصطدام أيوني يشبه كرة بلياردو دون ذرية تضرب مجموعة من كرات البلياردو. ينقل الاصطدام الزخم عبر الشبكة الذرية للهدف في تسلسل تصادمي. يؤدي هذا التفاعل المتسلسل إلى إخراج الذرات من سطح الهدف إلى غرفة التفريغ.
الترسيب على الركيزة
تسافر ذرات الهدف المُخرجة هذه عبر الغرفة منخفضة الضغط وتهبط على الركيزة. نظرًا لأنها تصل بطاقة أعلى من الذرات الناتجة عن التبخر البسيط، فإنها تشكل غشاءً رقيقًا أكثر كثافة وتجانسًا وترابطًا أقوى عبر السطح بأكمله.
فهم المفاضلات والاختلافات الرئيسية
على الرغم من أن المبدأ بسيط، إلا أن نوع المادة التي يتم ترسيبها يحدد تقنية الرش المغناطيسي المحددة المطلوبة. يتمحور التحدي الأساسي حول الموصلية الكهربائية.
الرش المغناطيسي بالتيار المستمر (DC) للمواد الموصلة
يعد الرش المغناطيسي بالتيار المستمر (DC) الشكل الأساسي والأكثر شيوعًا. يستخدم جهدًا سالبًا ثابتًا على الهدف، مما يجعله مثاليًا لترسيب المواد الموصلة كهربائيًا مثل المعادن وأكاسيد الموصلات الشفافة. إنه موثوق به وقابل للتطوير بدرجة عالية.
تحدي المواد العازلة
إذا استخدمت الرش المغناطيسي بالتيار المستمر على هدف عازل (ديالكتريكي) مثل ثاني أكسيد السيليكون، فإن الأيونات الموجبة التي تصطدم به سوف تتراكم على السطح. هذا التراكم للشحنة الموجبة، المعروف باسم "تسمم الهدف"، يصد في النهاية الأيونات الواردة ويوقف عملية الرش المغناطيسي تمامًا.
الرش المغناطيسي بالترددات الراديوية (RF) والمتوسطة (MF) للمواد غير الموصلة
لترسيب المواد العازلة، يجب تحييد تراكم الشحنة. يتم تحقيق ذلك عن طريق تبديل الجهد على الهدف بسرعة.
- يستخدم الرش المغناطيسي بالترددات الراديوية (RF) إشارة تيار متردد عالية التردد لتبديل الجهد، مما يسمح له برش أي نوع من المواد.
- غالبًا ما يستخدم الرش المغناطيسي بالترددات المتوسطة (MF) هدفين يتناوبان ككاثود وأنود، حيث تعمل كل دورة على "تنظيف" الآخر من تراكم الشحنة، مما يضمن عملية ترسيب مستقرة للأغشية غير الموصلة.
اتخاذ الخيار الصحيح لهدفك
يتم تحديد قرار أي طريقة رش مغناطيسي يجب استخدامها دائمًا تقريبًا من خلال المادة التي تحتاج إلى ترسيبها.
- إذا كان تركيزك الأساسي هو ترسيب المواد الموصلة (مثل المعادن): فإن الرش المغناطيسي بالتيار المستمر هو الخيار الأكثر وضوحًا وفعالية من حيث التكلفة والموثوقية لتطبيقك.
- إذا كان تركيزك الأساسي هو ترسيب المواد العازلة أو العازلة (مثل الأكاسيد أو النيتريدات): يجب عليك استخدام تقنية مثل الرش المغناطيسي بالترددات الراديوية (RF) أو الترددات المتوسطة (MF) لمنع تراكم الشحنة وضمان عملية مستقرة.
- إذا كان تركيزك الأساسي هو تحقيق أعلى جودة وكثافة ممكنة للفيلم: يعد الرش المغناطيسي خيارًا ممتازًا، حيث أن الطاقة الأعلى للذرات المترسبة تخلق التصاقًا وتجانسًا فائقًا للفيلم مقارنة بالعديد من التقنيات الأخرى.
إتقان الرش المغناطيسي يسمح لك بهندسة خصائص المواد على المستوى الذري، مما يجعله أداة لا غنى عنها في التكنولوجيا الحديثة.
جدول ملخص:
| الميزة | الرش المغناطيسي بالتيار المستمر (DC) | الرش المغناطيسي بالترددات الراديوية/المتوسطة (RF/MF) |
|---|---|---|
| الأفضل لـ | المواد الموصلة (المعادن) | المواد العازلة (الأكاسيد، النيتريدات) |
| الميزة الرئيسية | بسيط، فعال من حيث التكلفة، موثوق | يمنع تراكم الشحنة على الهدف |
| العملية | جهد سالب ثابت | الجهد المتناوب يحيد الشحنة |
هل أنت مستعد لهندسة موادك على المستوى الذري؟
الرش المغناطيسي ضروري لإنشاء أغشية رقيقة عالية الأداء ذات التصاق وتجانس فائقين. سواء كنت تقوم بتطوير رقائق أشباه الموصلات، أو طلاءات بصرية، أو مستشعرات متقدمة، فإن اختيار تقنية الرش المغناطيسي المناسبة أمر بالغ الأهمية لنجاحك.
تتخصص KINTEK في توفير أحدث معدات المختبرات والمواد الاستهلاكية لجميع احتياجاتك من ترسيب الأغشية الرقيقة. يمكن لخبرائنا مساعدتك في اختيار حل الرش المغناطيسي المثالي - من التيار المستمر للمعادن الموصلة إلى الترددات الراديوية/المتوسطة للأكاسيد العازلة - مما يضمن الدقة والموثوقية لتطبيقك المحدد.
اتصل بنا اليوم لمناقشة كيف يمكن لحلول الرش المغناطيسي لدينا تعزيز عمليات البحث والإنتاج لديك. لنبني المستقبل، ذرة بذرة.

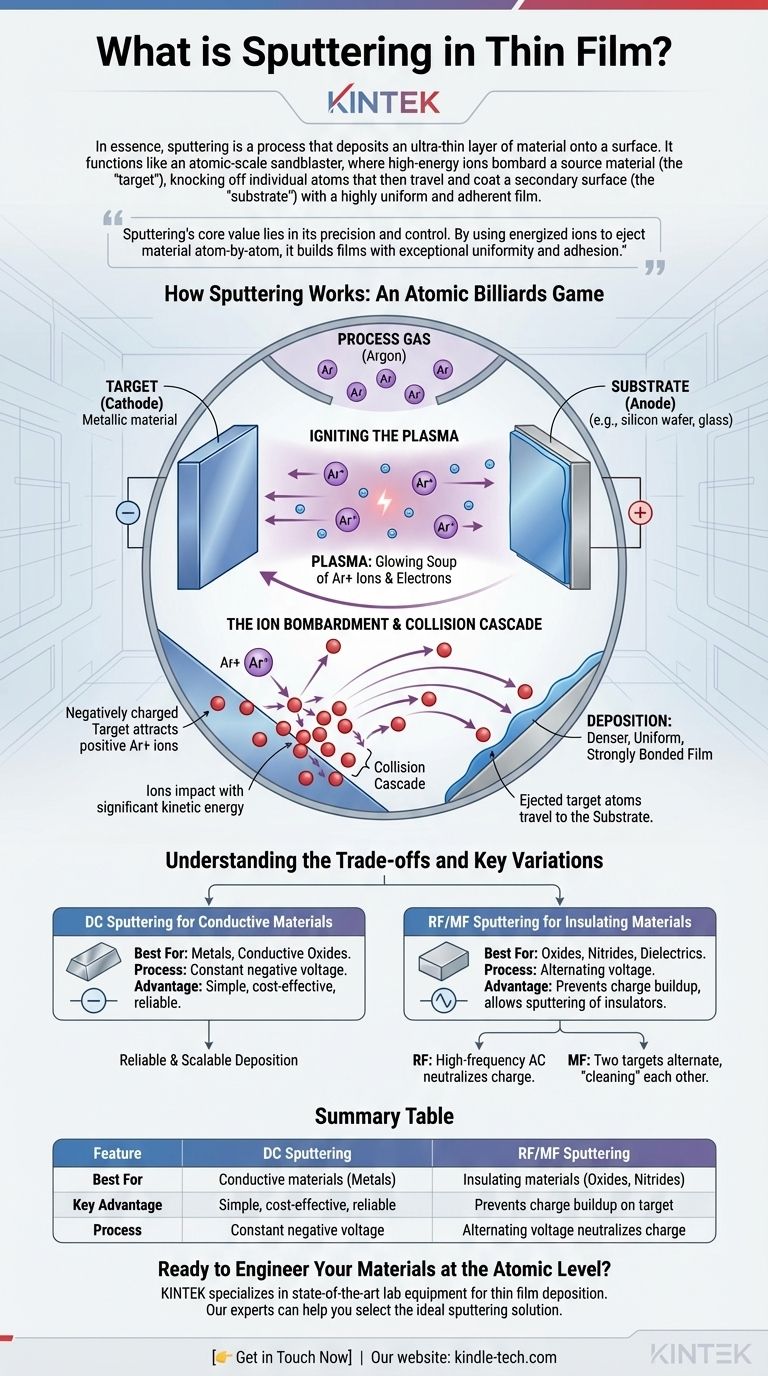

دليل مرئي
