ما هي تقنية الترسيب بالطبقات الذرية؟ أطلق العنان للدقة على المستوى الذري لأفلامك الرقيقة

في جوهرها، تقنية الترسيب بالطبقات الذرية (ALD) هي تقنية تصنيع تستخدم لنمو طبقات رقيقة للغاية وموحدة من المواد على ركيزة. تحقق ذلك عن طريق تعريض السطح لتسلسل من الغازات الكيميائية المختلفة، أو المواد الأولية، واحدة تلو الأخرى. تشكل كل نبضة غاز طبقة ذرية واحدة بالضبط (أو جزءًا من طبقة) في تفاعل ذاتي التحديد، مما يسمح ببناء طبقة بدقة على المستوى الذري.

على عكس طرق الترسيب التقليدية التي "ترش" المواد باستمرار على السطح، تعمل ALD مثل البناء بالطوب الذري الفردي. تمنح هذه العملية المتسلسلة والذاتية الإكمال تحكمًا لا مثيل له في سمك الطبقة والقدرة على طلاء الأسطح ثلاثية الأبعاد المعقدة للغاية بشكل مثالي.

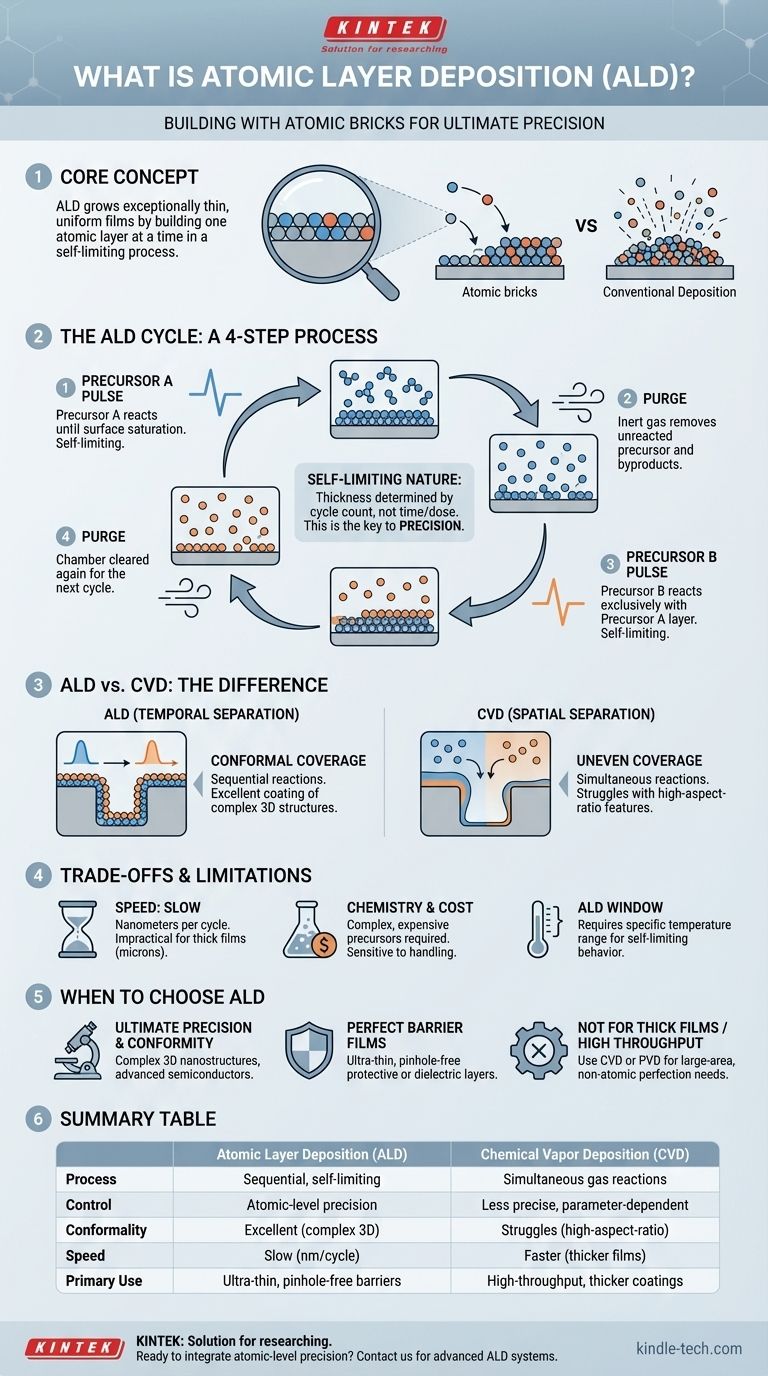

كيف تعمل دورة ALD: عملية خطوة بخطوة

يتطلب فهم ALD فهم دورتها الأساسية، والتي تتكرر لبناء الطبقة إلى السمك المطلوب. يتم تعريف العملية بفصل تفاعلات المواد الأولية في الوقت المناسب.

الخطوة 1: نبضة وتنقية المادة الأولية أ

أولاً، يتم إدخال نبضة من غاز المادة الأولية الأولى (المادة الأولية أ) إلى غرفة التفاعل. تتفاعل جزيئات الغاز مع سطح الركيزة حتى يتم شغل جميع المواقع التفاعلية المتاحة.

بمجرد تشبع السطح، يتوقف التفاعل من تلقاء نفسه. ثم يتم تطهير أي غاز زائد غير متفاعل ومنتجات ثانوية للتفاعل من الغرفة باستخدام غاز خامل مثل النيتروجين أو الأرجون.

الخطوة 2: نبضة وتنقية المادة الأولية ب

بعد ذلك، يتم إدخال نبضة من غاز المادة الأولية الثانية (المادة الأولية ب). تتفاعل هذه المادة الأولية حصريًا مع طبقة المادة الأولية أ التي تم ترسيبها للتو، وليس مع الركيزة الأساسية.

هذا التفاعل الثاني هو أيضًا ذاتي التحديد. بمجرد شغل جميع المواقع على طبقة السطح الجديدة، يتوقف التفاعل. ثم يتم تطهير الغرفة مرة أخرى لإزالة أي غاز زائد ومنتجات ثانوية.

الطبيعة ذاتية التحديد: مفتاح الدقة

تشكل هذه الدورة المكونة من خطوتين ترسيب طبقة واحدة من المادة النهائية. نظرًا لأن كل خطوة لا تستمر إلا حتى يتشبع السطح بالكامل، فإن كمية المادة المترسبة لكل دورة ثابتة ويمكن التنبؤ بها.

هذا السلوك ذاتي التحديد هو السمة المميزة لـ ALD. وهذا يعني أن سمك الطبقة النهائية يتحدد ببساطة بعدد الدورات التي تم إجراؤها، وليس بالجرعة الدقيقة للمادة الأولية أو توقيت النبضة. هذا هو مصدر دقة ALD الأسطورية.

ALD مقابل الترسيب الكيميائي بالبخار (CVD): الفرق الحاسم

لتقدير القيمة الفريدة لـ ALD، من الضروري مقارنتها بتقنية أكثر شيوعًا مثل الترسيب الكيميائي بالبخار (CVD).

الفصل المكاني مقابل الزماني

في CVD، تكون جميع غازات المواد الأولية موجودة في الغرفة في نفس الوقت، وتتفاعل في وقت واحد في الطور الغازي وعلى سطح الركيزة. يتم فصل التفاعلات مكانيًا.

في ALD، يتم فصل المواد الأولية زمنيًا — يتم إدخالها واحدة تلو الأخرى. هذا يمنع تفاعلات الطور الغازي ويضمن أن النمو يحدث فقط على السطح، طبقة تلو الأخرى.

التغطية المطابقة

نظرًا لأن تفاعلات ALD ذاتية التحديد، يمكنها اختراق وتغطية الهياكل المعقدة للغاية ذات نسبة العرض إلى الارتفاع العالية مثل الخنادق العميقة والمسام بشكل مثالي. سيكون للطبقة نفس السمك في كل مكان، من السطح العلوي إلى قاع الثقب المجهري. وهذا ما يسمى التغطية المطابقة.

غالبًا ما تواجه CVD صعوبة في ذلك، مما يؤدي إلى ترسبات أكثر سمكًا عند مدخل الميزة وتغطية أرق وغير مكتملة في الداخل.

فهم المقايضات

على الرغم من مزاياها، فإن ALD ليست حلاً شاملاً. تأتي آليتها الفريدة مع قيود متأصلة يجب أخذها في الاعتبار.

القيود الأساسية: السرعة

ALD هي عملية بطيئة بطبيعتها. نظرًا لأن كل دورة ترسب جزءًا فقط من النانومتر من المادة، فإن بناء طبقة حتى عشرات النانومترات يمكن أن يستغرق وقتًا طويلاً.

وهذا يجعل ALD غير عملي للتطبيقات التي تتطلب طبقات سميكة (ميكرونات أو أكثر)، حيث تكون تقنيات مثل CVD أو PVD أكثر كفاءة بكثير.

كيمياء المواد الأولية والتكلفة

يتطلب تطوير عملية ALD ناجحة إيجاد زوج من المواد الكيميائية الأولية التي تتمتع بتفاعل مثالي ذاتي التحديد ضمن نطاق درجة حرارة معين. يمكن أن تكون هذه المواد الأولية معقدة ومكلفة وحساسة للتعامل.

"نافذة ALD"

يحدث السلوك ذاتي التحديد فقط ضمن نطاق معين من درجات الحرارة يُعرف باسم "نافذة ALD". تحت هذه الدرجة الحرارة، قد تكون التفاعلات بطيئة جدًا أو غير مكتملة. فوقها، قد تتحلل المواد الكيميائية الأولية من تلقاء نفسها، مما يؤدي إلى نمو غير متحكم فيه يشبه CVD يلغي فوائد ALD.

اتخاذ القرار الصحيح لتطبيقك

يتطلب اختيار تقنية الترسيب الصحيحة مواءمة نقاط قوة الطريقة مع هدفك الهندسي الأساسي.

• إذا كان تركيزك الأساسي هو الدقة القصوى والمطابقة: ALD هو الخيار الأفضل لطلاء الهياكل النانوية ثلاثية الأبعاد المعقدة أو عندما تكون السماكة الدقيقة على المستوى الذري غير قابلة للتفاوض، كما هو الحال في بوابات أشباه الموصلات المتقدمة.
• إذا كان تركيزك الأساسي هو الإنتاجية العالية للطبقات السميكة: تقنية مثل الترسيب الكيميائي بالبخار (CVD) أو الترسيب الفيزيائي بالبخار (PVD) أكثر عملية بكثير للطلاءات ذات المساحات الكبيرة حيث لا تكون الكمال الذري هو المحرك الرئيسي.
• إذا كان تركيزك الأساسي هو إنشاء حاجز مثالي خالٍ من الثقوب: نمو ALD طبقة تلو الأخرى مثالي لإنشاء طبقات واقية أو عازلة رقيقة للغاية يجب أن تكون خالية من العيوب لمنع الانتشار أو التسرب الكهربائي.

في النهاية، فهم مبدأ التفاعلات ذاتية التحديد هو المفتاح لتحديد متى تبرر دقة ALD وتيرتها المتعمدة.

جدول الملخص:

الميزة	الترسيب بالطبقات الذرية (ALD)	الترسيب الكيميائي بالبخار (CVD)
العملية	تفاعلات متسلسلة ذاتية التحديد	تفاعلات غازية متزامنة
التحكم	دقة على المستوى الذري	أقل دقة، تعتمد على المعلمات
المطابقة	ممتازة للهياكل ثلاثية الأبعاد المعقدة	تواجه صعوبة مع الميزات ذات نسبة العرض إلى الارتفاع العالية
السرعة	بطيئة (نانومتر لكل دورة)	أسرع (مناسبة للطبقات السميكة)
الاستخدام الأساسي	حواجز رقيقة للغاية وخالية من الثقوب	طلاءات سميكة عالية الإنتاجية
