في جوهرها، تقنية الترسيب الكيميائي من المحلول (CSD) هي طريقة لإنشاء أغشية رقيقة عن طريق تطبيق مادة كيميائية سائلة أولية على ركيزة ثم تسخينها. تحول هذه العملية السائل إلى طبقة صلبة وظيفية. إنها بديل متعدد الاستخدامات ومنخفض التكلفة للتقنيات الأكثر تعقيدًا القائمة على الفراغ، وغالبًا ما يشار إليها باسم طريقة "الجل-المحلول".
السمة المميزة للترسيب الكيميائي من المحلول هي استخدام محلول سائل كمادة أولية. وهذا يجعلها مختلفة جوهريًا عن الطرق القائمة على البخار وهو المفتاح لمزاياها في التكلفة والبساطة.
كيف يعمل الترسيب الكيميائي من المحلول
الترسيب الكيميائي من المحلول هو عملية متعددة الخطوات تبدأ بالكيمياء في كأس وتنهي بفيلم صلب على السطح. سير العمل العام مباشر وقابل للتكيف.
محلول السلائف
تبدأ العملية بإذابة المركبات المعدنية العضوية في مذيب لإنشاء مادة سائلة أولية، غالبًا ما تسمى "سول". يتم تصميم هذا المحلول ليكون له النسبة العنصرية الدقيقة (القياس المتكافئ) المطلوبة للفيلم النهائي.
خطوة الترسيب
يتم تطبيق السلائف السائلة على ركيزة، وهي المادة الأساسية للفيلم. تشمل طرق التطبيق الشائعة الطلاء بالدوران، أو الطلاء بالغمس، أو الانحلال الحراري بالرش. الهدف هو إنشاء طبقة رطبة موحدة عبر السطح.
التحول: المعالجة الحرارية
بعد الترسيب، تخضع الركيزة المطلية لسلسلة من المعالجات الحرارية. يؤدي الخبز بدرجة حرارة منخفضة أولاً إلى تبخير المذيب. ثم يقوم التلدين اللاحق بدرجة حرارة عالية بتحليل المركبات العضوية المتبقية وبلورة المادة إلى الطور الصلب المطلوب.
التمييز الحاسم: CSD مقابل الترسيب الكيميائي للبخار (CVD)
المرجع المقدم يخلط بين CSD والترسيب الكيميائي للبخار (CVD)، وهي نقطة سوء فهم شائعة. بينما يقوم كلاهما بإنشاء أغشية رقيقة، فإن مبادئهما مختلفة تمامًا.
حالة السلائف: سائل مقابل غاز
هذا هو الاختلاف الأساسي. يبدأ CSD بمحلول سائل يطبق مباشرة على السطح. على النقيض من ذلك، يبدأ CVD بغاز تفاعلي يتم إدخاله إلى غرفة تفريغ حيث يتفاعل على سطح الركيزة لتشكيل الفيلم.
تعقيد العملية والتكلفة
يُقدر CSD لبساطته وتكلفته المنخفضة. غالبًا ما يتطلب القليل بخلاف لوحة تسخين وجهاز طلاء بالدوران، ويمكن حتى إجراؤه في الهواء الطلق. CVD هي عملية معقدة للغاية تتطلب غرف تفريغ باهظة الثمن، وأنظمة معالجة الغاز، وتحكمًا دقيقًا في درجة الحرارة، مما يتطلب مستوى عالٍ من مهارة المشغل.
التطبيقات النموذجية
تم تحسين الطريقتين لمواد ونتائج مختلفة. يتفوق CSD في إنتاج أغشية الأكاسيد متعددة المكونات المعقدة، مثل المواد الفيروكهربائية والموصلات الفائقة. CVD هو حصان عمل صناعي لترسيب أغشية أشباه الموصلات عالية النقاء، والطلاءات المقاومة للتآكل، ومواد مثل أنابيب الكربون النانوية.
فهم مفاضلات CSD
على الرغم من قوتها، فإن CSD ليست حلاً عالميًا. فهم قيودها أمر بالغ الأهمية لاتخاذ قرار مستنير.
نقاء وكثافة الفيلم
نظرًا لأن الفيلم ينشأ من مادة أولية قائمة على المذيبات، فقد يتم أحيانًا دمج الكربون المتبقي أو الشوائب الأخرى من السائل في الفيلم النهائي، مما يؤثر على نقائه. يمكن أن تكون الأفلام أيضًا أقل كثافة من تلك المنتجة بطرق التفريغ.
السماكة والإجهاد
قد يكون تحقيق أغشية سميكة جدًا باستخدام CSD أمرًا صعبًا. يمكن أن يؤدي تطبيق الكثير من المحلول دفعة واحدة إلى التصدع مع تبخر المذيب وانكماش المادة أثناء التسخين. يتطلب بناء السماكة دورات طلاء وتسخين متعددة.
قيود الركيزة
تتطلب خطوة التلدين بدرجة حرارة عالية اللازمة لـ CSD أن تكون مادة الركيزة قادرة على تحمل حرارة كبيرة دون التدهور أو التفاعل. وهذا يحد من استخدامها مع البلاستيك أو المواد الأخرى ذات نقطة الانصهار المنخفضة.
اتخاذ القرار الصحيح لهدفك
يعتمد اختيار تقنية الترسيب بالكامل على أولويات مشروعك، من الميزانية إلى الخصائص المادية المحددة التي تحتاج إلى تحقيقها.
- إذا كان تركيزك الأساسي هو البحث منخفض التكلفة، أو النماذج الأولية السريعة، أو إنشاء مواد أكسيد معقدة: فإن CSD هو خيار ممتاز ومتاح للغاية نظرًا لمعداته البسيطة والتحكم في القياس المتكافئ.
- إذا كان تركيزك الأساسي هو إنتاج أغشية أشباه الموصلات عالية النقاء، أو الطلاءات المتوافقة على الأشكال المعقدة، أو الإنتاج على نطاق صناعي: فإن CVD هي الطريقة الراسخة والأكثر ملاءمة، على الرغم من تكلفتها وتعقيدها الأعلى.
في النهاية، فإن فهم الفرق الأساسي بين العملية القائمة على السائل والعملية القائمة على الغاز يمكّنك من اختيار الأداة المناسبة للمهمة.
جدول الملخص:
| الميزة | الترسيب الكيميائي من المحلول (CSD) | الترسيب الكيميائي للبخار (CVD) |
|---|---|---|
| حالة السلائف | محلول سائل | غاز تفاعلي |
| المعدات النموذجية | جهاز طلاء بالدوران، لوحة تسخين | غرفة تفريغ، نظام معالجة الغاز |
| التكلفة النسبية | منخفضة | عالية |
| التطبيقات الرئيسية | أكاسيد معقدة (فيروكهربائية، موصلات فائقة) | أشباه موصلات عالية النقاء، طلاءات مقاومة للتآكل |
هل تحتاج إلى اختيار تقنية الترسيب المناسبة لأبحاث الأغشية الرقيقة في مختبرك؟ تتخصص KINTEK في معدات ومستهلكات المختبرات، وتخدم احتياجات المختبرات. يمكن لخبرائنا مساعدتك في فهم المفاضلات بين CSD والطرق الأخرى لتحسين عمليتك من حيث التكلفة والنقاء والأداء. اتصل بنا اليوم لمناقشة تطبيقك المحدد والعثور على الحل الأمثل!

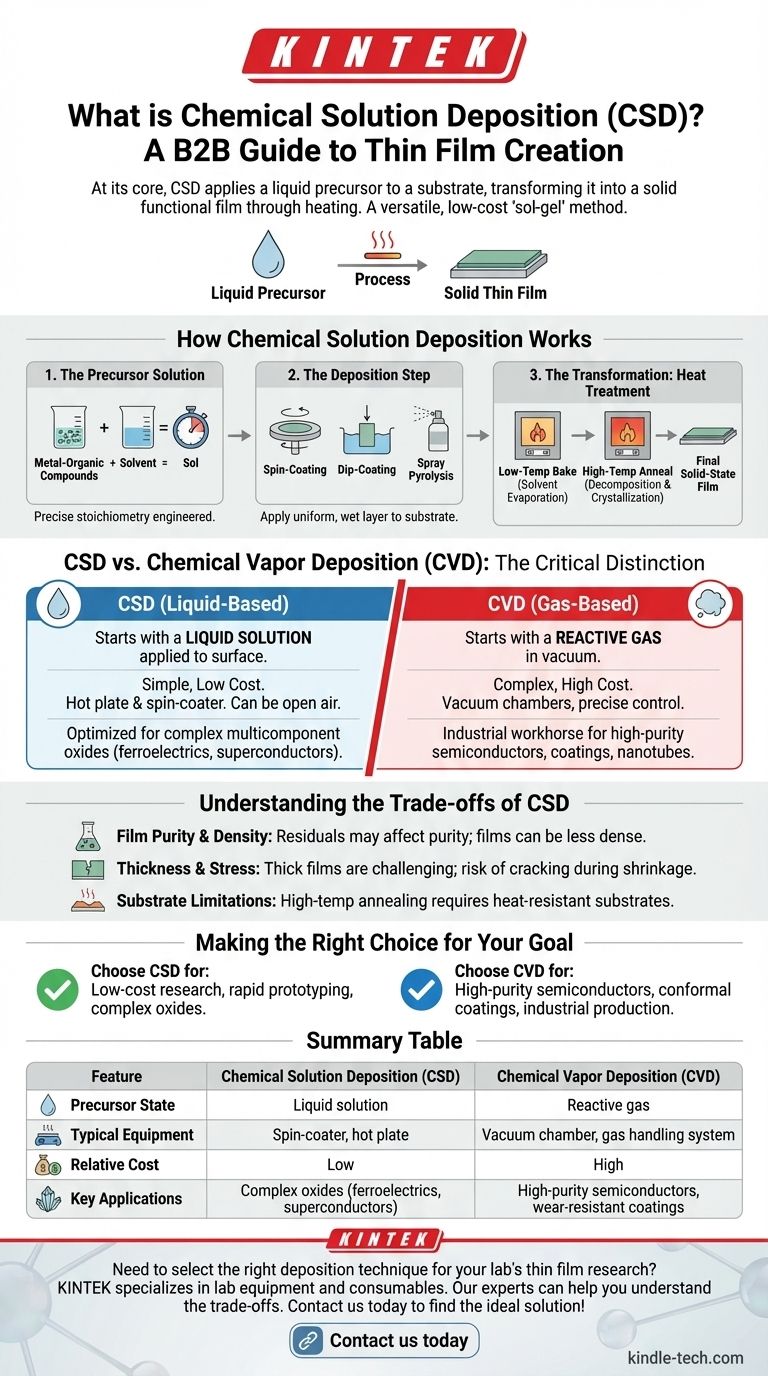

دليل مرئي
