ما هو ترسيب الأغشية الرقيقة باستخدام طريقة القصف؟ دليل لطلاء الأغشية عالية النقاء

في علوم المواد والتصنيع، يُعد القصف (Sputtering) طريقة ترسيب البخار المادي (PVD) المستخدمة لإنشاء طبقات مادية رقيقة وموحدة للغاية، أو "أغشية رقيقة". تعمل العملية عن طريق قصف مادة المصدر، المعروفة باسم الهدف (Target)، بأيونات عالية الطاقة داخل غرفة مفرغة. يعمل هذا القصف كعملية صنفرة مجهرية، حيث يقذف الذرات من الهدف، والتي تنتقل بعد ذلك وتترسب على ركيزة لتشكيل غشاء كثيف وعالي النقاء.

القصف هو في الأساس عملية نقل زخم مادي، وليس عملية كيميائية. هذا التمييز حاسم، لأنه يسمح بترسيب مجموعة واسعة من المواد - بما في ذلك المعادن النقية والسبائك والمركبات - مع تحكم دقيق في سمك وتكوين الغشاء النهائي.

آلية عمل القصف: تفصيل خطوة بخطوة

لفهم القصف حقًا، من المفيد تخيله كسلسلة من الأحداث المتحكم فيها على المستوى الذري تحدث داخل غرفة مفرغة.

بدء تشغيل البلازما

أولاً، يتم تفريغ الغرفة إلى فراغ عالٍ لإزالة الملوثات. بعد ذلك، يتم إدخال غاز خامل، عادةً الأرغون (Argon)، عند ضغط منخفض جدًا. يتم تطبيق جهد عالٍ، مما يؤدي إلى تجريد الإلكترونات من ذرات الأرغون، مما يخلق غازًا متأينًا متوهجًا يُعرف باسم البلازما (Plasma).

قصف الهدف بالأيونات

يتم تشكيل المادة المصدر المراد ترسيبها على شكل "هدف" ويتم تزويدها بشحنة كهربائية سالبة قوية. يتم تسريع أيونات الأرغون الموجبة الشحنة من البلازما بواسطة المجال الكهربائي وتصطدم بالهدف السالب الشحنة بسرعة عالية.

القذف والنقل

ينقل كل اصطدام طاقة حركية من أيون الأرغون إلى الهدف. إذا تم نقل طاقة كافية، فإنها ستطرد، أو "تقذف" (Sputter)، ذرات من مادة الهدف. تسافر هذه الذرات المقذوفة في خط مستقيم عبر بيئة الضغط المنخفض.

الترسيب على الركيزة

تصطدم ذرات الهدف المقذوفة في النهاية بجميع الأسطح داخل الغرفة، بما في ذلك الكائن المراد طلاؤه، والذي يسمى الركيزة (Substrate). عند الاصطدام بالركيزة، تتكثف الذرات وتتراكم، طبقة فوق طبقة، لتشكيل غشاء رقيق صلب وموحد. غالبًا ما يكون سمك هذه الأغشية بضع مئات من النانومترات فقط.

التحكم في النتيجة: معلمات القصف الرئيسية

لا تُترك جودة وخصائص الغشاء المقذوف للصدفة. يتم التحكم فيها بدقة عن طريق معالجة العديد من معلمات العملية الرئيسية.

مدة القصف

التحكم الأكثر مباشرة هو الوقت. يتناسب سمك الغشاء المترسب طرديًا مع مدة عملية القصف. تؤدي أوقات الترسيب الأطول إلى أغشية أكثر سمكًا.

طاقة الأيونات وتدفقها (Flux)

تحدد طاقة الأيونات القاذفة، والتي يمكن أن تتراوح من عشرات إلى آلاف الإلكترون فولت، مدى فعاليتها في قذف الذرات من الهدف. تؤدي الطاقة الأعلى وعدد أكبر من الأيونات (تدفق الأيونات) إلى زيادة معدل القصف (Sputter Rate)، مما يؤدي إلى نمو أسرع للفيلم.

مادة الهدف

تختلف مواد الهدف في إنتاجية القذف (Sputter Yield). هذا يعني أنه بالنسبة لقصف أيوني معين، ستقذف بعض المواد الذرات بسهولة أكبر من غيرها. يعد اختيار مادة الهدف أساسيًا للعملية.

ضغط الغرفة

يؤثر ضغط الغاز الخامل داخل الغرفة على كيفية سفر الذرات المقذوفة. يسمح الضغط المنخفض بمسار "خط رؤية" أكثر مباشرة إلى الركيزة، مما يؤدي غالبًا إلى غشاء أكثر كثافة.

فهم المفاضلات في عملية القصف

على الرغم من قوة القصف، إلا أنه ليس حلاً شاملاً. يعد فهم حدوده أمرًا بالغ الأهمية لاتخاذ قرارات هندسية مستنيرة.

معدلات ترسيب بطيئة نسبيًا

مقارنة بالتبخير الحراري، حيث يتم غلي المادة حرفيًا، غالبًا ما يكون القصف عملية أبطأ. يمكن أن يؤثر هذا على الإنتاجية في بيئات التصنيع ذات الحجم الكبير.

احتمالية تسخين الركيزة

قصف الأيونات عالي الطاقة ليس فعالًا تمامًا. يتم نقل كمية كبيرة من الطاقة إلى الركيزة كحرارة. يمكن أن يمثل هذا مشكلة كبيرة عند طلاء المواد الحساسة للحرارة مثل البلاستيك أو بعض المكونات البصرية.

صعوبة طلاء الأشكال المعقدة

نظرًا لأن القصف هو إلى حد كبير عملية خط رؤية، فإن تحقيق طلاء موحد على الأجسام ثلاثية الأبعاد المعقدة يمكن أن يكون أمرًا صعبًا. غالبًا ما يتطلب تركيبات دوارة متطورة لضمان تعرض جميع الأسطح بشكل كافٍ لتدفق الذرات المقذوفة.

اتخاذ الخيار الصحيح لتطبيقك

استخدم هذه الإرشادات لتحديد ما إذا كان القصف يتوافق مع الهدف الأساسي لمشروعك.

• إذا كان تركيزك الأساسي هو نقاء الكثافة للفيلم: يُعد القصف خيارًا ممتازًا لأنه ينقل مادة الهدف ماديًا بدقة عالية، مما يخلق أغشية كثيفة وخالية من العيوب.
• إذا كان تركيزك الأساسي هو طلاء السبائك أو المركبات المعقدة: يوفر القصف تحكمًا فائقًا في التكافؤ الكيميائي (النسبة العنصرية) لأنه يقذف جميع العناصر من هدف مركب بمعدل يمكن التنبؤ به.
• إذا كان تركيزك الأساسي هو الالتصاق والمتانة: تساعد الطاقة الحركية العالية للذرات المقذوفة على غرسها قليلاً في سطح الركيزة، مما يؤدي إلى التصاق قوي بشكل استثنائي للفيلم.
• إذا كان تركيزك الأساسي هو السرعة والتكلفة لمادة بسيطة: قد ترغب في تقييم التبخير الحراري، الذي يمكن أن يوفر معدلات ترسيب أعلى لبعض المعادن النقية.

من خلال فهم هذه الآليات الأساسية والمفاضلات، يمكنك الاستفادة بثقة من القصف لتصميم أغشية رقيقة بخصائص دقيقة وقابلة للتكرار.

جدول ملخص:

جانب القصف	التفاصيل الرئيسية
نوع العملية	ترسيب البخار المادي (PVD)
الآلية	نقل الزخم عبر قصف الأيونات
الغاز النموذجي	الأرغون
المزايا الرئيسية	نقاء عالٍ للفيلم، وكثافة، والتصاق قوي
القيود الرئيسية	معدلات ترسيب أبطأ، واحتمالية تسخين الركيزة

هل تحتاج إلى غشاء رقيق موحد وعالي النقاء لمختبرك؟

القصف هو تقنية قوية لإنشاء طلاءات دقيقة، ولكن اختيار المعدات المناسبة أمر بالغ الأهمية لنتائجك. تتخصص KINTEK في معدات المختبرات والمواد الاستهلاكية عالية الجودة، بما في ذلك أنظمة القصف، لمساعدتك في تحقيق ترسيب فائق للأغشية مع التصاق ممتاز وتحكم في التكافؤ الكيميائي.

اتصل بخبرائنا اليوم لمناقشة احتياجات مختبرك المحددة واكتشاف كيف يمكن لحلولنا تعزيز أبحاثك وتطويرك.

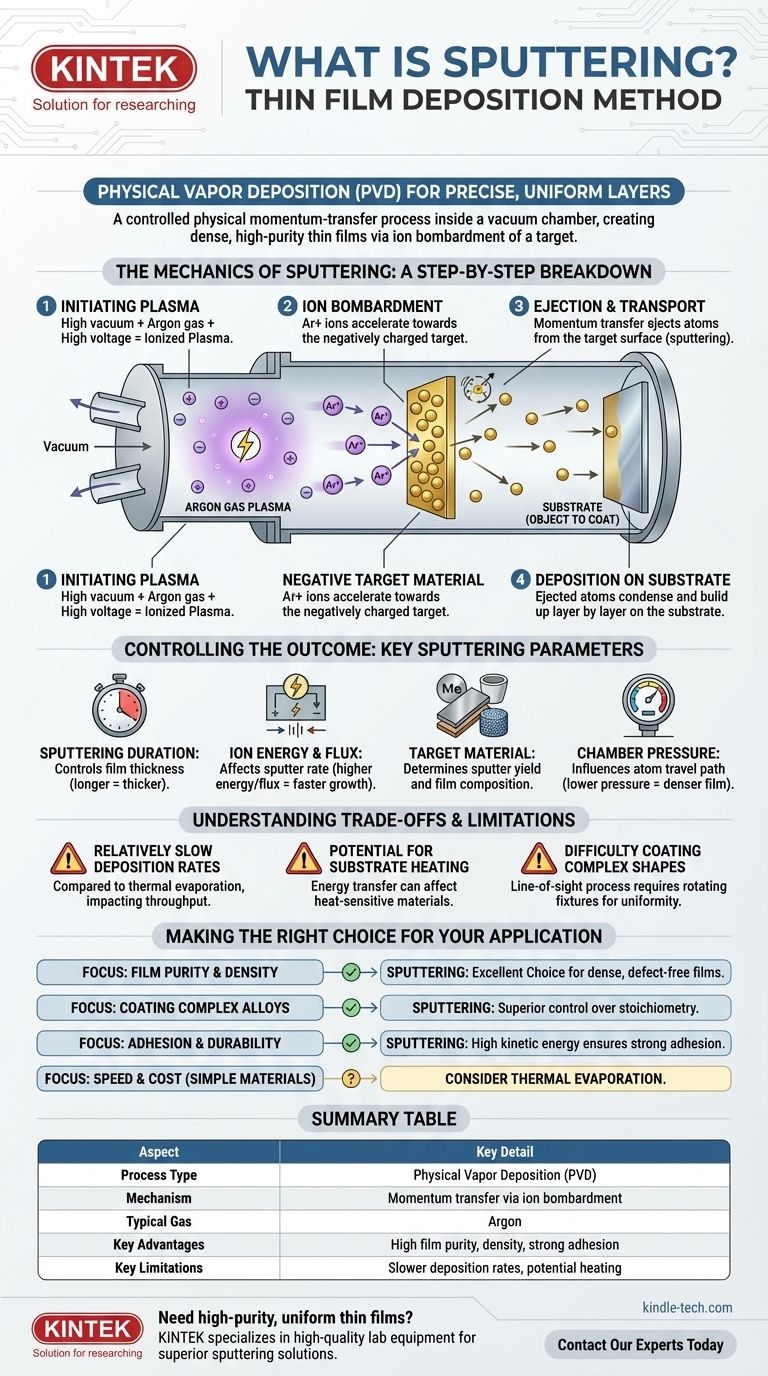

دليل مرئي
