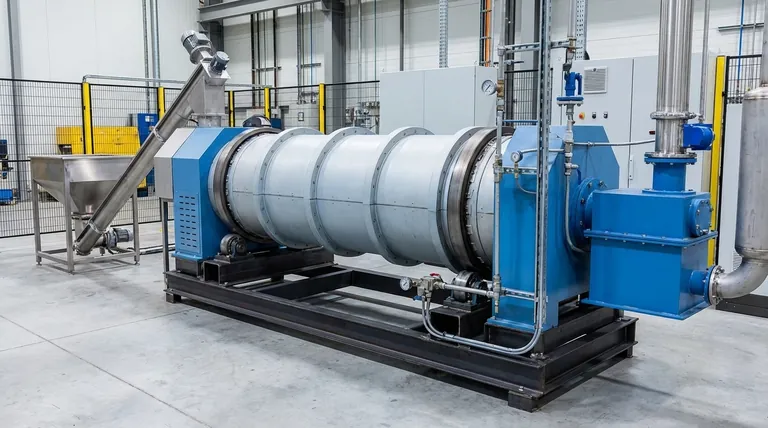

ما هو تصميم المفاعل المستخدم في الانحلال الحراري؟ اختر المفاعل المناسب لمنتجك المستهدف

في جوهره، مفاعل الانحلال الحراري هو وعاء متخصص مصمم للتحلل الحراري للمادة في بيئة خالية من الأكسجين. تصميم المفاعل المحدد ليس مقاسًا واحدًا يناسب الجميع؛ بل توجد عدة أنواع متميزة، تم تصميم كل منها للتحكم في نقل الحرارة وتدفق المواد بطريقة تعطي الأولوية لمنتج معين، مثل الفحم الحيوي، أو الزيت الحيوي، أو الغازات القابلة للاحتراق.

إن اختيار تصميم مفاعل الانحلال الحراري هو قرار أساسي يتعلق بكيفية إدارة الحرارة. تحدد سرعة وطريقة انتقال الحرارة كفاءة العملية، والأهم من ذلك، تحدد النسبة النهائية للمنتجات الصلبة (الفحم الحيوي)، والسائلة (الزيت الحيوي)، والغازية.

المبدأ الأساسي: انتقال الحرارة يحدد المنتج

الوظيفة الأساسية لأي مفاعل انحلال حراري هي نقل الحرارة إلى المادة الأولية (مثل الكتلة الحيوية، البلاستيك، أو الإطارات) في غياب الأكسجين. الطريقة التي يحقق بها ذلك هي العامل الأهم في تصميمه والناتج الناتج عنه.

معدلات التسخين البطيئة تفضل إنتاج الفحم الحيوي، حيث تتاح للمادة وقت أطول للتفحم. في المقابل، التسخين السريع للغاية والإزالة السريعة للأبخرة تفضل إنتاج الزيوت الحيوية والغازات. يمثل كل تصميم للمفاعل استراتيجية مختلفة لتحقيق معدل التسخين المستهدف.

تصميمات مفاعلات الانحلال الحراري الشائعة

يتم تمييز التصميمات الأكثر شيوعًا للمفاعلات من خلال كيفية احتفاظها بالمواد الأولية وتسخينها.

مفاعلات الدُفعات والسرير الثابت: البساطة والتحكم

إن مفاعل الدُفعات هو أبسط أشكال: حاوية مغلقة مملوءة بالمواد الأولية ويتم تسخينها خارجيًا. يتم تحميله مرة واحدة، ويتم تشغيله خلال دورة تسخين كاملة، ثم يتم تفريغه.

إن مفاعل السرير الثابت هو تباين طفيف حيث يتم تكديس المادة الركيزة على سرير ثابت. يتم تطبيق الحرارة، غالبًا من جدران الوعاء، وتنتشر إلى الداخل عبر المادة.

توفر هذه التصميمات استقرارًا ممتازًا للطاقة وهي بسيطة نسبيًا وغير مكلفة في البناء. ومع ذلك، فإن اعتمادها على انتشار الحرارة البطيء يجعلها الأنسب للانحلال الحراري البطيء ولزيادة إنتاج الفحم الحيوي.

مفاعلات السرير المميع: زيادة إنتاج السوائل والغازات

تم تصميم مفاعل السرير المميع لتحقيق كفاءة فائقة في نقل الحرارة. يحتوي على سرير من مادة خاملة، مثل الرمل، يتم تسخينه.

يتم دفع غاز خامل (عادة النيتروجين) إلى الأعلى من الأسفل، مما يتسبب في تصرف الرمل الساخن وجزيئات المادة الأولية كسائل. يضمن هذا "التميييع" أن كل جزيء من المادة الأولية محاط على الفور وبشكل متساوٍ بمادة السرير الساخنة.

يجعل نقل الحرارة السريع هذا مفاعلات السرير المميع مثالية للانحلال الحراري السريع، مما يزيد بشكل كبير من إنتاج المنتجات الثانوية القيمة مثل الزيوت الحيوية والغازات. وهي فعالة للغاية للمواد الأولية الموحدة والجسئية مثل الكتلة الحيوية الخشبية.

مفاعلات المسمار اللولبي (Auger): التعامل مع المواد الأولية الصعبة

يستخدم مفاعل المسمار اللولبي، المعروف أيضًا باسم المفاعل اللولبي، مسمارًا دوارًا كبيرًا لنقل المادة الأولية بنشاط عبر غرفة أفقية مُسخنة.

يعتمد هذا التصميم على القوة الميكانيكية لنقل المادة. وهذا يجعله مناسبًا بشكل استثنائي لمعالجة المواد غير المتجانسة أو التي يصعب التعامل معها والتي قد تسد الأنظمة الأخرى.

على الرغم من قوته، فإن نقل الحرارة أقل مباشرة من السرير المميع. ونتيجة لذلك، تُستخدم مفاعلات المسمار اللولبي عادةً للعمليات الأبطأ حيث يكون المنتج الأساسي المطلوب هو الفحم الحيوي.

المفاعلات الأنبوبية: خيار متعدد الاستخدامات ومنخفض التكلفة

إن المفاعل الأنبوبي هو تصميم بسيط، وغالبًا ما يكون مشابهًا في المفهوم للمحلل الحراري ذي المسمار اللولبي. يمكن تكوينه ليعمل بناءً على مبادئ السرير الثابت أو السرير المميع.

تتمثل مزاياه الرئيسية في التصميم البسيط مع تكاليف البناء والتشغيل المنخفضة نسبيًا. في حين أنه يمكن تكييفه للانحلال الحراري السريع أو الومضي، إلا أنه يستخدم في الغالب لتطبيقات الانحلال الحراري البطيء.

فهم المفاضلات

لا يوجد تصميم مفاعل واحد متفوق عالميًا. يتضمن الاختيار الأمثل الموازنة بين العوامل المتنافسة بناءً على أهدافك وقيودك المحددة.

كفاءة نقل الحرارة مقابل التعقيد الميكانيكي

توفر مفاعلات السرير المميع نقل حرارة لا مثيل له، ولكن هذا يأتي على حساب تعقيد ميكانيكي أعلى والحاجة إلى أنظمة مناولة الغاز. في المقابل، مفاعلات السرير الثابت بسيطة ميكانيكيًا ولكن لديها كفاءة نقل حرارة ضعيفة، مما يحدها للعمليات الأبطأ.

مرونة المواد الأولية مقابل خصوصية المنتج

تتفوق مفاعلات المسمار اللولبي في التعامل مع المواد الأولية غير المتجانسة وغير الموحدة ولكنها مُحسَّنة بشكل عام لإنتاج الفحم الحيوي. تتطلب مفاعلات السرير المميع أحجام جزيئات أصغر وأكثر توحيدًا ولكنها فعالة للغاية في إنتاج الزيوت الحيوية.

جودة البناء والسلامة

بغض النظر عن التصميم، فإن جودة البناء أمر بالغ الأهمية للتشغيل الآمن والموثوق. تعتبر اللحامات عالية النزاهة، التي يتم التحقق منها غالبًا عن طريق اختبار الأشعة السينية، ضرورية لضمان أن الوعاء المغلق يمكنه تحمل درجات الحرارة والضغوط العالية للانحلال الحراري دون تسرب.

اختيار المفاعل المناسب لهدفك

يجب أن يكون اختيارك مدفوعًا بمنتجك النهائي، والمادة الأولية، والميزانية.

• إذا كان تركيزك الأساسي هو زيادة إنتاج الفحم الحيوي: فإن مفاعل الدُفعات أو السرير الثابت أو المسمار اللولبي هو خيارك الأكثر مباشرة وفعالية من حيث التكلفة بسبب ملفات التسخين الأبطأ.
• إذا كان تركيزك الأساسي هو زيادة إنتاج الزيت الحيوي والغاز: فإن مفاعل السرير المميع هو الخيار الأفضل لأن نقل الحرارة السريع ضروري لهذه النتيجة.
• إذا كان تركيزك الأساسي هو معالجة المواد الأولية الصعبة أو المختلطة: يوفر مفاعل المسمار اللولبي (Auger) القوة الميكانيكية اللازمة للتعامل مع المواد الصعبة بشكل موثوق.
• إذا كان تركيزك الأساسي هو تقليل التكلفة الأولية وتعقيد التشغيل: يوفر مفاعل الدُفعات أو الأنبوبي البسيط أقل حاجز للدخول لتطبيقات الانحلال الحراري البطيء.

في النهاية، فإن فهم مفاضلات التصميم الأساسية هذه يمكّنك من اختيار المفاعل الذي يتوافق تمامًا مع أهدافك التقنية والاقتصادية.

جدول ملخص:

تصميم المفاعل	طريقة التسخين الأساسية	الأفضل لمنتج	المادة الأولية المثالية
الدُفعات / السرير الثابت	انتشار بطيء للحرارة من الجدران	الفحم الحيوي	مختلفة، أقل حساسية للحجم
السرير المميع	نقل حرارة سريع وموحد من السرير الخامل	الزيت الحيوي والغاز	جزيئات موحدة وصغيرة (مثل رقائق الخشب)
المسمار اللولبي (Auger)	نقل ميكانيكي عبر غرفة مُسخنة	الفحم الحيوي	مواد غير متجانسة، صعبة التعامل (مثل البلاستيك المختلط)
الأنبوبي	متعدد الاستخدامات (يمكن أن يحاكي السرير الثابت/المميع)	الفحم الحيوي (عادةً)	التطبيقات الحساسة للتكلفة
