ما الفرق بين الترسيب بالرش RF و DC؟ اختر الطريقة الصحيحة لمادتك

يكمن الاختلاف الجوهري بين الترسيب بالرش RF و DC في مصدر الطاقة، والذي بدوره يحدد نوع المادة التي يمكنك ترسيبها. يستخدم الترسيب بالرش DC (التيار المستمر) شحنة ثابتة وهو فعال للغاية للمواد الموصلة مثل المعادن. يستخدم الترسيب بالرش RF (التردد اللاسلكي) تيارًا متناوبًا، مما يمنع تراكم الشحنة على سطح الهدف، مما يجعله الخيار الأساسي لترسيب المواد غير الموصلة والعازلة.

إن اختيارك بين الترسيب بالرش RF و DC لا يتعلق بالطريقة الأفضل بشكل عام، بل بالطريقة الصحيحة لمادتك المستهدفة المحددة. الترسيب بالرش DC هو أداة عمل سريعة واقتصادية للأهداف الموصلة، بينما يوفر الترسيب بالرش RF التنوع الحاسم لترسيب الأغشية العازلة.

التمييز الأساسي: مصدر الطاقة وتراكم الشحنة

يخلق اختيار مصدر الطاقة فرقًا حاسمًا في كيفية عمل كل عملية ترسيب بالرش على المستوى الذري. هذا الاختلاف يتعلق كليًا بإدارة الشحنة الكهربائية على سطح المادة المستهدفة.

كيف يعمل الترسيب بالرش DC (وقيوده)

في الترسيب بالرش DC، يتم تطبيق جهد DC عالٍ على الهدف، مما يمنحه شحنة سالبة ثابتة. يجذب هذا الهدف المشحون سلبًا الأيونات المشحونة إيجابًا من بلازما الغاز (عادةً الأرجون).

تتسارع هذه الأيونات وتتصادم مع الهدف، مما يؤدي إلى إزاحة الذرات التي تنتقل بعد ذلك وتترسب على الركيزة الخاصة بك. هذه العملية بسيطة وفعالة، لكنها تعتمد على افتراض رئيسي واحد: يجب أن يكون الهدف موصلًا للكهرباء لتبديد الشحنة الموجبة من الأيونات الوافدة والحفاظ على الجهد السالب.

إذا استخدمت هدفًا عازلًا (عازلًا كهربائيًا)، تتراكم الأيونات الموجبة على السطح. وهذا ما يسمى تراكم الشحنة. هذه الطبقة الموجبة تطرد بسرعة الأيونات الموجبة الواردة، مما يوقف عملية الترسيب بالرش تمامًا.

كيف يحل الترسيب بالرش RF المشكلة

يحل الترسيب بالرش RF محل مصدر طاقة DC بمصدر تيار متردد يعمل بترددات راديوية (عادةً 13.56 ميجاهرتز). هذا يغير شحنة الهدف بسرعة بين الموجب والسالب.

خلال نصف الدورة السالبة، يجذب الهدف الأيونات الموجبة، ويحدث الترسيب بالرش تمامًا كما يحدث في عملية DC.

خلال نصف الدورة الموجبة القصيرة، يجذب الهدف الإلكترونات من البلازما. تغمر هذه الإلكترونات السطح وتعادل الشحنة الموجبة الزائدة التي تراكمت خلال جزء الترسيب بالرش من الدورة. يعمل هذا الإجراء كآلية تنظيف ذاتي، مما يمنع تراكم الشحنة ويسمح للعملية بالاستمرار إلى أجل غير مسمى، بغض النظر عن موصلية المادة المستهدفة.

الاختلافات التشغيلية الرئيسية

يؤدي اختيار مصدر الطاقة إلى العديد من النتائج العملية من حيث الأداء والتكلفة وجودة الفيلم الرقيق الناتج.

قدرة المواد: العامل الحاسم

هذا هو أهم فرق.

• الترسيب بالرش DC: يقتصر على المواد الموصلة مثل المعادن النقية والسبائك الموصلة.
• الترسيب بالرش RF: عالمي. يمكن استخدامه لأي مادة، بما في ذلك الموصلات، ولكن ميزته الفريدة هي القدرة على ترسيب العوازل مثل الأكاسيد (SiO₂)، والنيتريدات (Si₃N₄)، والسيراميك.

معدل الترسيب والكفاءة

نظرًا لأن الترسيب بالرش يحدث فقط خلال الجزء السالب من دورة التيار المتردد، فإن الترسيب بالرش RF عادةً ما يكون له معدل ترسيب أقل من الترسيب بالرش DC. الترسيب بالرش DC هو عملية مستمرة وغير متقطعة، مما يجعله أسرع وأكثر كفاءة لترسيب الأغشية الموصلة.

ضغط التشغيل

طاقة التردد اللاسلكي أكثر كفاءة في الحفاظ على البلازما. وهذا يسمح لأنظمة RF بالعمل عند ضغوط غاز أقل (على سبيل المثال، أقل من 15 ملي تور) مقارنة بأنظمة DC (التي قد تتطلب ما يصل إلى 100 ملي تور).

يقلل التشغيل عند ضغوط أقل من فرصة اصطدام الذرات المتناثرة بذرات الغاز في طريقها إلى الركيزة. يمكن أن يؤدي هذا المسار الأكثر مباشرة إلى فيلم أكثر كثافة وجودة أعلى.

تعقيد النظام والتكلفة

تعد مصادر طاقة DC بسيطة نسبيًا وغير مكلفة. أنظمة RF أكثر تعقيدًا، وتتطلب مصدر طاقة RF وشبكة مطابقة للمقاومة لنقل الطاقة بكفاءة إلى البلازما. وهذا يجعل أنظمة الترسيب بالرش RF أكثر تكلفة للشراء والصيانة.

فهم المقايضات

لا توجد طريقة مثالية؛ فلكل منها مقايضات واضحة مرتبطة مباشرة بمبدأ تشغيلها.

تكلفة التنوع (RF)

الفائدة الأساسية للترسيب بالرش RF هي قدرته على ترسيب أي مادة. ومع ذلك، يأتي هذا التنوع بسعر:

• معدلات ترسيب أبطأ.
• تكلفة معدات أعلى.
• زيادة تعقيد النظام.

حدود البساطة (DC)

يُقدر الترسيب بالرش DC لسرعته وبساطته وفعاليته من حيث التكلفة. المقايضة هي قيوده العميقة:

• فقط للأهداف الموصلة.
• ستفشل محاولة استخدامه للعوازل بسبب تراكم الشحنة.

اتخاذ الخيار الصحيح لتطبيقك

يجب أن يسترشد قرارك بالمادة التي تحتاج إلى ترسيبها وأولوياتك التشغيلية.

• إذا كان تركيزك الأساسي هو ترسيب المواد الموصلة (مثل المعادن النقية) بسرعة عالية وتكلفة منخفضة: الترسيب بالرش DC هو الخيار الواضح والأمثل لبيئات الإنتاج.
• إذا كان تركيزك الأساسي هو ترسيب المواد العازلة أو العازلة كهربائيًا (مثل الأكاسيد أو النيتريدات أو السيراميك): الترسيب بالرش RF هو الأداة الضرورية والصحيحة للمهمة.
• إذا كنت بحاجة إلى نظام واحد متعدد الاستخدامات للبحث والتطوير يشمل كلا النوعين من المواد: يوفر نظام الترسيب بالرش RF المرونة الأساسية التي تحتاجها، على الرغم من تكلفته الأولية الأعلى ومعدلات الترسيب الأقل.

في النهاية، يمكّنك فهم هذا الاختلاف الأساسي في إدارة الشحنة من اختيار الأداة المناسبة بناءً على فيزياء مادتك.

جدول الملخص:

الميزة	الترسيب بالرش DC	الترسيب بالرش RF
مصدر الطاقة	تيار مستمر (DC)	تردد لاسلكي (AC)
مادة الهدف	مواد موصلة (معادن)	جميع المواد (موصلات وعوازل)
تراكم الشحنة	يحدث مع العوازل، يوقف العملية	يتم تحييده بواسطة دورة التيار المتردد، لا يوجد تراكم
معدل الترسيب	مرتفع	أقل
ضغط التشغيل	أعلى (~100 ملي تور)	أقل (<15 ملي تور)
جودة الفيلم	جيد	أكثر كثافة، جودة أعلى
تكلفة النظام	أقل	أعلى
الأفضل لـ	ترسيب المعادن السريع والاقتصادي	ترسيب متعدد الاستخدامات للأكاسيد والنيتريدات والسيراميك

ما زلت غير متأكد من طريقة الترسيب بالرش المناسبة لمشروعك؟ خبراء KINTEK هنا للمساعدة. نحن متخصصون في توفير معدات المختبرات والمواد الاستهلاكية لجميع احتياجاتك من ترسيب الأغشية الرقيقة. سواء كنت تعمل بالمعادن الموصلة أو السيراميك العازل المعقد، يمكننا مساعدتك في اختيار النظام المثالي لتحقيق نتائج عالية الجودة وموثوقة.

اتصل بفريقنا اليوم للحصول على استشارة شخصية واكتشف كيف يمكن لـ KINTEK دعم نجاح مختبرك.

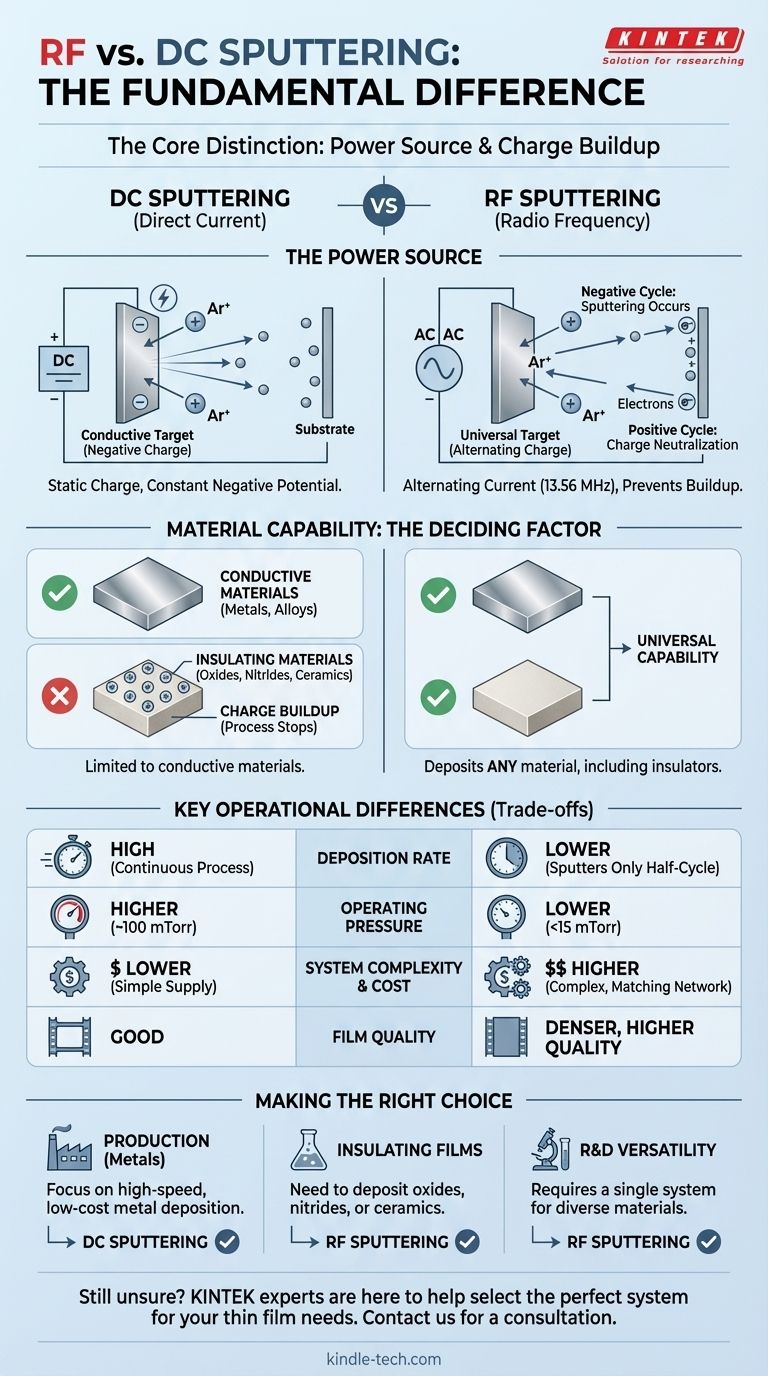

دليل مرئي
