ما هي عملية الترسيب الفيزيائي للبخار (PVD)؟ دليل خطوة بخطوة للطلاءات عالية الأداء

في جوهرها، الترسيب الفيزيائي للبخار (PVD) هو عملية طلاء تعتمد على التفريغ تحول مادة صلبة إلى بخار، والذي ينتقل بعد ذلك ويتكثف على جسم مستهدف، أو ركيزة، لتشكيل طبقة رقيقة عالية الأداء. تحدث العملية بأكملها داخل غرفة ذات ضغط منخفض وعادة ما تنقسم إلى أربع مراحل متميزة: تبخير مادة المصدر، نقل ذلك البخار، التفاعل مع غازات أخرى، وأخيرًا، الترسيب على الركيزة.

PVD ليست تقنية واحدة بل هي عائلة من العمليات التي تشترك في مبدأ مشترك: معالجة المواد ذرة بذرة في فراغ. من خلال التحكم في كيفية تبخير المادة وما تتفاعل معه قبل أن تهبط على السطح، يمكننا هندسة طلاءات ذات خصائص محددة بدقة مثل الصلابة القصوى، ومقاومة التآكل، والألوان الفريدة.

شرح تفصيلي لعملية PVD

عملية PVD هي تسلسل من الأحداث الفيزيائية التي يتم التحكم فيها بعناية. بينما تتغير المعلمات المحددة بناءً على النتيجة المرجوة، تظل المراحل الأساسية ثابتة عبر جميع طرق PVD.

الخطوة 1: التبخير - إنشاء السحابة الذرية

تبدأ العملية بمادة المصدر، المعروفة باسم الهدف، وهي كتلة صلبة من المادة المراد ترسيبها. يتعرض هذا الهدف لمصدر طاقة عالية داخل غرفة التفريغ، مما يتسبب في قذف الذرات أو الجزيئات من سطحه وتشكيل بخار.

طريقة التبخير هي الفارق الأساسي بين تقنيات PVD.

الخطوة 2: النقل - الرحلة عبر الفراغ

بمجرد تبخيرها، تنتقل الذرات من الهدف إلى الركيزة. تحدث هذه الرحلة في فراغ لمنع الذرات المتبخرة من الاصطدام بالهواء أو جزيئات الغاز المتبقية الأخرى.

هذا "المسار الحر المتوسط" حاسم. بدون فراغ، ستتشتت الذرات، وتتفاعل بشكل لا يمكن السيطرة عليه، وتفشل في ترسيب طبقة نظيفة وكثيفة على الركيزة.

الخطوة 3: التفاعل - هندسة كيمياء الطلاء

هذه المرحلة اختيارية ولكنها توفر الكثير من مرونة PVD. يتم إدخال كمية متحكم بها بدقة من غاز تفاعلي، مثل النيتروجين أو الأكسجين أو الهيدروكربون، إلى الغرفة.

تتفاعل ذرات المعدن المتبخرة مع هذا الغاز في منتصف الرحلة. على سبيل المثال، يتفاعل بخار التيتانيوم مع غاز النيتروجين لتشكيل مركب نيتريد التيتانيوم (TiN) ذو اللون الذهبي والصلابة الاستثنائية قبل أن يصل إلى السطح. يسمح هذا بإنشاء طلاءات خزفية مثل الأكاسيد والنيتريدات والكربيدات من مصدر معدني نقي.

الخطوة 4: الترسيب - بناء الطبقة ذرة بذرة

أخيرًا، يصل تيار الذرات المتبخرة أو الجزيئات المركبة حديثة التكوين إلى الركيزة. نظرًا لأن الركيزة عادة ما تكون في درجة حرارة أقل، فإن البخار يتكثف على سطحها.

يبني هذا التكثيف طبقة رقيقة عالية الالتصاق، غالبًا ما تكون سمكها بضعة ميكرونات فقط. تترتب الذرات في طبقة كثيفة وصلبة تلتصق بإحكام بمادة الركيزة.

الطريقتان الأساسيتان للتبخير

تحدد الطريقة المستخدمة في الخطوة 1 نوع عملية PVD وتطبيقاتها الأفضل. الطريقتان الأكثر شيوعًا هما التذرية والتبخير الحراري.

التذرية: البلياردو الذري

في التذرية، يتم قصف الهدف بأيونات عالية الطاقة، عادة من غاز خامل مثل الأرجون. تعمل هذه الأيونات مثل كرات البلياردو على المستوى الذري، وتطرد الذرات من مادة الهدف.

هذه الطريقة قابلة للتحكم بدرجة عالية وممتازة لترسيب السبائك أو المواد ذات نقاط الانصهار العالية جدًا التي يصعب تبخيرها.

التبخير الحراري: الغليان المتحكم به

يتضمن التبخير الحراري تسخين مادة المصدر في الفراغ حتى تتبخر (للسوائل) أو تتسامى (للمواد الصلبة). يتم ذلك غالبًا عن طريق تمرير تيار عبر حامل مقاوم أو باستخدام شعاع إلكتروني عالي الطاقة.

يرتفع البخار الناتج ثم يتكثف على الركيزة. هذه الطريقة أبسط وأسرع بشكل عام لترسيب المعادن النقية ذات نقاط الانصهار المنخفضة، مثل الألومنيوم للطلاءات العاكسة.

فهم المقايضات والاعتبارات

على الرغم من قوتها، فإن PVD ليست حلاً عالميًا. فهم قيودها هو مفتاح التنفيذ الناجح.

الترسيب بخط الرؤية

PVD هي عملية بخط الرؤية. تنتقل الذرات المتبخرة في خط مستقيم من المصدر إلى الركيزة. أي سطح ليس في المسار المباشر لتيار البخار لن يتم طلاؤه.

لطلاء الأجزاء ثلاثية الأبعاد المعقدة بشكل موحد، يلزم وجود تركيبات متطورة تدور الركيزة على محاور متعددة أثناء الترسيب.

تحضير الركيزة أمر بالغ الأهمية

يعتمد التصاق وجودة طلاء PVD بشكل كامل على نظافة الركيزة. يجب أن يكون السطح نظيفًا تمامًا، وخاليًا من الزيوت والأكاسيد وأي ملوثات أخرى.

يعد الفشل في تنظيف الركيزة وتحضيرها بشكل صحيح السبب الأكثر شيوعًا لفشل الطلاء، مثل التقشر أو ضعف الالتصاق.

استثمار أولي مرتفع

تمثل معدات PVD، بما في ذلك غرف التفريغ، ومصادر الطاقة عالية الجهد، والمضخات عالية السعة، استثمارًا رأسماليًا كبيرًا. وهذا يجعلها عملية على نطاق صناعي وليست قدرة لورشة صغيرة.

كيفية تطبيق هذا على مشروعك

يجب أن يكون اختيارك لطريقة ومعلمات PVD مدفوعًا بالهدف النهائي لمكونك.

• إذا كان تركيزك الأساسي هو الصلابة القصوى ومقاومة التآكل: فإن التذرية جنبًا إلى جنب مع غاز تفاعلي لتشكيل مادة خزفية مثل نيتريد التيتانيوم (TiN) أو نيتريد التيتانيوم والألومنيوم (TiAlN) هو النهج القياسي.
• إذا كان تركيزك الأساسي هو طبقة عالية النقاء وعنصر واحد (على سبيل المثال، الألومنيوم للبصريات): غالبًا ما يكون التبخير الحراري طريقة أبسط وأكثر فعالية من حيث التكلفة.
• إذا كان تركيزك الأساسي هو طلاء مادة ذات نقطة انصهار عالية جدًا: فإن التذرية هي الخيار الأفضل، لأنها لا تعتمد على صهر مادة المصدر.
• إذا كان تركيزك الأساسي هو طلاء أجزاء ثلاثية الأبعاد معقدة: يجب عليك التعاون مع بائع لديه قدرات تثبيت متقدمة ومتعددة المحاور لضمان تغطية كاملة وموحدة.

من خلال فهم هذه المبادئ الأساسية، يمكنك تحديد كيفية الاستفادة من PVD بفعالية لتحقيق أهداف أداء المواد الخاصة بك.

جدول الملخص:

المرحلة	الإجراء الرئيسي	الغرض
1. التبخير	يتم تبخير مادة الهدف (بالتذرية أو التبخير)	ينشئ سحابة من ذرات/جزيئات المصدر
2. النقل	ينتقل البخار عبر فراغ	يمنع الاصطدامات لمسار نظيف ومباشر إلى الركيزة
3. التفاعل (اختياري)	يتفاعل البخار مع الغازات المدخلة (مثل N₂)	يشكل طلاءات مركبة (مثل TiN) بخصائص محسنة
4. الترسيب	يتكثف البخار على الركيزة	يبني طبقة وظيفية رقيقة، كثيفة، وعالية الالتصاق

هل أنت مستعد لهندسة طلاءات فائقة لمكوناتك؟

PVD هي عملية قوية ولكنها معقدة. يعد اختيار الطريقة الصحيحة - التذرية للطلاءات الخزفية الصلبة والمقاومة للتآكل أو التبخير الحراري للأفلام المعدنية النقية - أمرًا بالغ الأهمية لنجاح مشروعك. تتخصص KINTEK في توفير معدات المختبرات المتقدمة والاستشارات المتخصصة اللازمة لإتقان تطبيقات PVD الخاصة بك، من تحضير الركيزة إلى الترسيب النهائي.

دعنا نناقش كيف يمكن لـ PVD أن تحل تحديات المواد المحددة لديك. اتصل بخبرائنا اليوم لاستكشاف حل الطلاء المثالي لاحتياجات مختبرك.

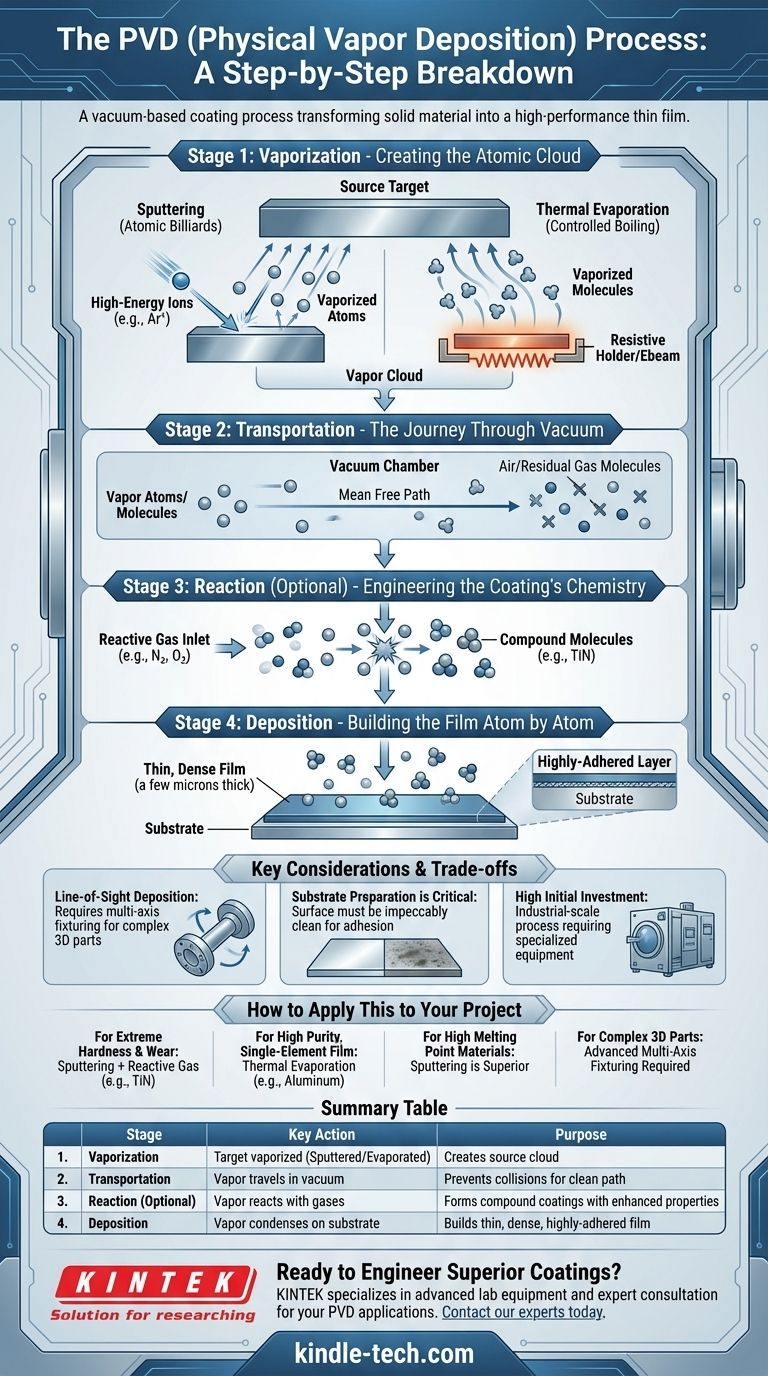

دليل مرئي
