ما هو مستوى التفريغ الهوائي (الفراغ) المطلوب للمبخر ذو الحزمة الإلكترونية؟ تحقيق أغشية رقيقة نقية وعالية الجودة

باختصار، يتطلب التبخير بالحزمة الإلكترونية مستويين متميزين من التفريغ الهوائي. يتم ضخ الغرفة أولاً إلى ضغط أساسي في نطاق التفريغ العالي (HV) أو التفريغ العالي جداً (UHV)، وعادة ما يكون بين 10⁻⁷ و 10⁻⁹ تور. أثناء عملية الترسيب الفعلية، يرتفع الضغط قليلاً إلى ضغط العملية يبلغ حوالي 10⁻⁵ إلى 10⁻⁶ تور بسبب إزالة الغازات من المادة المسخنة.

السبب الجوهري وراء هذا التفريغ الصارم لا يتعلق فقط بإزالة الهواء، بل بخلق مسار "خالٍ من التصادمات". يضمن التفريغ العالي سفر الذرات المتبخرة في خط مستقيم من المصدر إلى الركيزة، مما يمنع التلوث ويضمن غشاءً رقيقاً نقياً وعالي الجودة.

لماذا يتطلب التبخير بالحزمة الإلكترونية تفريغاً هوائياً عالياً

يعد فهم دور التفريغ الهوائي أمراً أساسياً للتحكم في جودة الأغشية المترسبة لديك. تعتمد العملية برمتها على خلق بيئة فارغة قدر الإمكان لثلاثة أسباب حاسمة.

مفهوم المسار الحر المتوسط (MFP)

المسار الحر المتوسط (MFP) هو متوسط المسافة التي يمكن للجسيم أن يسافرها قبل الاصطدام بجسيم آخر. في بيئة التفريغ العالي، يكون المسار الحر المتوسط طويلاً جداً، وغالباً ما يقاس بالأمتار أو حتى الكيلومترات.

هذا المسار الحر الطويل ضروري. إنه يضمن أن الذرات المتبخرة من مادة المصدر لديك تسافر في مسار مستقيم، وخط رؤية مباشر إلى الركيزة الخاصة بك دون الاصطدام بجزيئات الغاز المتبقية مثل الأكسجين أو النيتروجين.

بدون تفريغ كافٍ، ستؤدي هذه الاصطدامات إلى تشتيت الذرات المتبخرة، مما ينتج عنه غشاء غير منتظم ومنخفض الكثافة وذو التصاق ضعيف.

منع التلوث والتفاعلات غير المرغوب فيها

الغازات المتبقية في الغرفة، وخاصة الأكسجين وبخار الماء، شديدة التفاعل. عندما تسخن الحزمة الإلكترونية مادة المصدر إلى درجة انصهارها، يمكن لهذه الغازات التفاعلية أن تندمج بسهولة في الغشاء المتنامي لديك.

يمكن أن يغير هذا التلوث بشكل كبير الخصائص المرغوبة للغشاء، مثل شفافيته البصرية أو موصليته الكهربائية أو صلابته الميكانيكية. يقلل التفريغ العالي من وجود هذه الملوثات، مما يضمن نقاء الغشاء النهائي.

حماية مسدس الإلكترون

يتم توليد الحزمة الإلكترونية بواسطة فتيل تنجستن ساخن. إذا تم تشغيله عند مستوى تفريغ ضعيف، فإن الأكسجين المتبقي سيؤكسد ويدمر هذا الفتيل بسرعة، مما يؤدي إلى فشل مبكر وتوقف مكلف للعمل.

لذلك، يعد التفريغ العالي شرطاً أساسياً للتشغيل المستقر وطويل الأمد لمسدس الإلكترون نفسه.

شرح مستويي التفريغ الحاسمين

لا يمكن استخدام مصطلحي "الضغط الأساسي" و "ضغط العملية" بالتبادل. يمثل كل منهما مرحلة متميزة من عملية الترسيب ويخبرك بشيء مختلف عن حالة نظامك.

الضغط الأساسي: إعداد المسرح للنقاء

الضغط الأساسي هو أدنى ضغط يمكن لنظام التفريغ تحقيقه قبل بدء عملية الترسيب. إنه مقياس مباشر لنظافة الغرفة وسلامتها.

يشير الضغط الأساسي المنخفض (على سبيل المثال، 5 × 10⁻⁷ تور) إلى أن الغرفة تحتوي على تسربات دنيا ومستويات منخفضة من بخار الماء الممتص والملوثات الأخرى على أسطحها الداخلية. يعد الوصول إلى ضغط أساسي جيد بوابة جودة حاسمة قبل بدء التبخير.

ضغط العملية: واقع الترسيب

ضغط العملية هو مستوى التفريغ الذي يتم الحفاظ عليه أثناء التبخير الفعلي. هذا الضغط يكون دائماً أعلى من الضغط الأساسي.

عندما تسخن الحزمة الإلكترونية مادة المصدر بشدة، فإن المادة نفسها (والمكونات الساخنة المحيطة) ستطلق الغازات المحتبسة، وهي ظاهرة تُعرف باسم إزالة الغازات. هذا يسبب ارتفاع الضغط. يتراوح ضغط العملية النموذجي والمستقر للتبخير بالحزمة الإلكترونية بين 10⁻⁶ و 10⁻⁵ تور.

فهم المفاضلات والمزالق

إن تحقيق مستوى التفريغ الصحيح هو توازن بين متطلبات العملية وقدرة المعدات والوقت. إن سوء فهم هذا التوازن يؤدي إلى مشاكل شائعة.

خطر الضغط الأساسي غير الكافي

إن بدء تشغيل عملية الترسيب قبل الوصول إلى ضغط أساسي كافٍ هو خطأ شائع مدفوع بالحاجة إلى السرعة.

هذا الاختيار يضر بشكل مباشر بجودة الغشاء. يعني الضغط الأساسي المرتفع أن الغرفة لا تزال ملوثة ببخار الماء والغازات الأخرى، والتي سيتم دمجها حتماً في الغشاء الخاص بك، مما يؤدي إلى ضعف الالتصاق، وإجهاد عالٍ، وخصائص بصرية أو كهربائية دون المستوى الأمثل.

معادلة التكلفة مقابل الجودة

الضغط من أجل تفريغ عالٍ جداً (UHV، <10⁻⁹ تور) يوفر البيئة الأكثر نقاءً على الإطلاق ولكنه يأتي بتكلفة كبيرة في كل من المعدات (مضخات الأيونات، أنظمة الخبز) والوقت.

بالنسبة لمعظم التطبيقات الصناعية، مثل الطلاءات البصرية، يعد نظام التفريغ العالي (ضغط أساسي 10⁻⁷ تور) هو الخيار العملي. إنه يوفر توازناً ممتازاً بين جودة الفيلم والإنتاجية. المفتاح هو مطابقة مستوى التفريغ مع حساسية المادة ومتطلبات التطبيق.

التسريبات مقابل إزالة الغازات

غالباً ما يتمثل استكشاف أخطاء مشكلة التفريغ في التمييز بين التسرب وإزالة الغازات. إذا قمت بعزل غرفة التفريغ عن المضخات وارتفع الضغط بسرعة وبشكل مستمر، فمن المحتمل أن يكون لديك تسرب.

إذا ارتفع الضغط بسرعة في البداية ثم تباطأ بشكل كبير، فمن المرجح أن تكون المشكلة هي إزالة الغازات من الأسطح الملوثة أو مادة المصدر. هذه المعرفة حاسمة لاستكشاف الأخطاء وإصلاحها بكفاءة.

اختيار التفريغ المناسب لتطبيقك

يجب أن يمليه مستوى التفريغ المستهدف لديك بالنتيجة المرجوة للغشاء الرقيق الخاص بك. استخدم هذه الإرشادات لتحديد أهدافك.

• إذا كان تركيزك الأساسي هو الأغشية عالية النقاء لأغراض البحث والتطوير أو الإلكترونيات الحساسة: استهدف أدنى ضغط أساسي يمكن لنظامك تحقيقه (من الناحية المثالية 10⁻⁷ تور أو أقل) لتقليل جميع مصادر التلوث.
• إذا كان تركيزك الأساسي هو إنتاجية الإنتاج للتطبيقات مثل الطلاءات البصرية: يعد ضغط العملية المستقر في نطاق 10⁻⁶ إلى منتصف 10⁻⁶ تور معياراً قوياً ومقبولاً على نطاق واسع في الصناعة.
• إذا كنت تقوم باستكشاف أخطاء عيوب الفيلم مثل ضعف الالتصاق أو المظهر الضبابي: يجب أن تكون خطوتك الأولى هي التحقق من وصولك إلى الضغط الأساسي المستهدف قبل كل تشغيل وإجراء فحص للتسرب إذا لم تصل إليه.

في نهاية المطاف، يعد إتقان التحكم في التفريغ الهوائي الخطوة الأولى والأكثر أهمية نحو تحقيق ترسيب متكرر وعالي الجودة للأغشية الرقيقة.

جدول الملخص:

مستوى التفريغ الهوائي	نطاق الضغط (تور)	الغرض
الضغط الأساسي	10⁻⁷ إلى 10⁻⁹	نظافة الغرفة، الحد الأدنى من التلوث
ضغط العملية	10⁻⁵ إلى 10⁻⁶	بيئة ترسيب مستقرة، تأخذ في الاعتبار إزالة الغازات

هل تحتاج إلى تحكم دقيق في التفريغ الهوائي لترسيب الأغشية الرقيقة لديك؟ تتخصص KINTEK في المبخرات عالية الأداء ذات الحزمة الإلكترونية ومعدات المختبرات المصممة لتوفير مستويات التفريغ الدقيقة المطلوبة للأغشية النقية وعالية الجودة. سواء كنت في مجال البحث والتطوير أو الإنتاج، تضمن حلولنا نتائج قابلة للتكرار وخصائص محسّنة للغشاء. اتصل بخبرائنا اليوم لتحسين عملية الترسيب الخاصة بك!

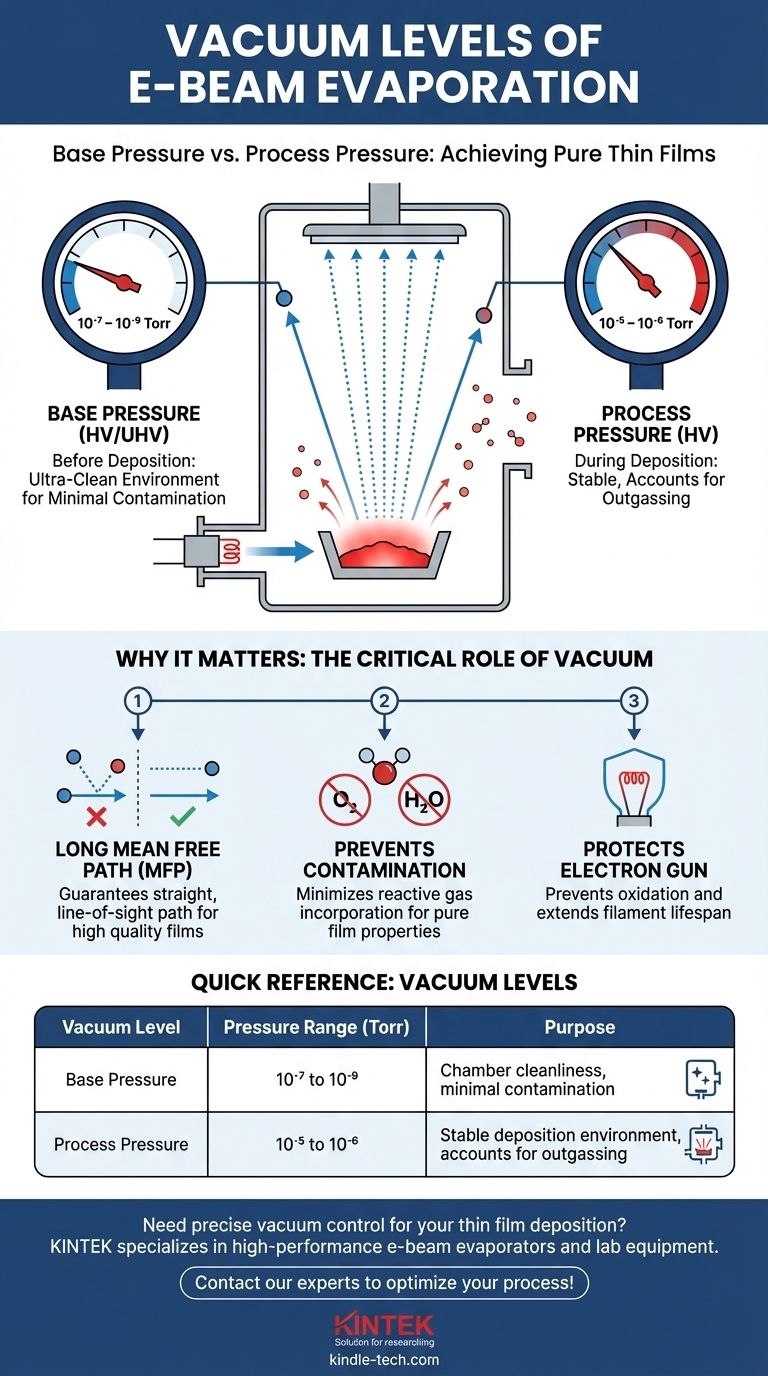

دليل مرئي
