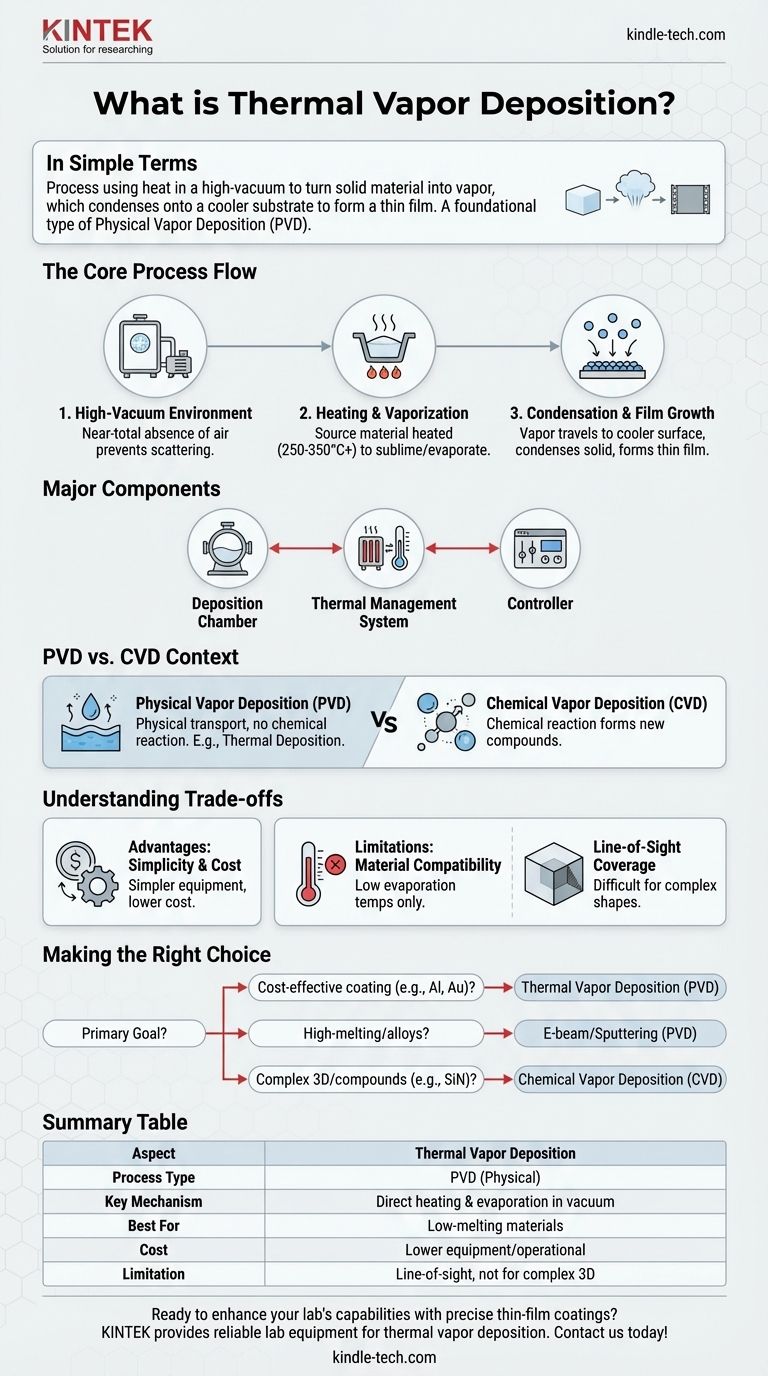

ما هو الترسيب بالتبخير الحراري؟ دليل مبسط لطلاء الأغشية الرقيقة

بمصطلحات بسيطة، الترسيب بالتبخير الحراري هو عملية تستخدم الحرارة داخل غرفة تفريغ عالية لـتحويل مادة صلبة إلى بخار. يسافر هذا البخار بعد ذلك ويتكثف على سطح أبرد، يُعرف باسم الركيزة، مكونًا غشاءً رقيقًا وموحدًا للغاية. العملية برمتها في الأساس فيزيائية، وتعتمد على تغيير بسيط في الحالة من الصلب إلى الغاز ثم العودة إلى الصلب.

يُفهم الترسيب بالتبخير الحراري على أنه النوع الأساسي من الترسيب الفيزيائي للبخار (PVD). السمة المميزة له هي استخدام الحرارة المباشرة للتبخير، مما يميزه عن الطرق التي تستخدم التفاعلات الكيميائية (CVD) أو مصادر الطاقة الأكثر تعقيدًا.

كيف يعمل الترسيب بالتبخير الحراري: العملية الأساسية

لفهم التقنية حقًا، من الضروري فهم البيئة والمراحل الرئيسية المعنية. العملية هي تحول فيزيائي يتم التحكم فيه بعناية.

بيئة التفريغ العالي

تتم العملية بأكملها داخل غرفة مغلقة تم إنشاء تفريغ عالٍ فيها. هذا الغياب شبه التام للهواء أمر بالغ الأهمية.

يضمن التفريغ أن الذرات المتبخرة من المادة المصدر يمكن أن تسافر مباشرة إلى الركيزة دون الاصطدام بجزيئات الهواء، مما قد يؤدي إلى تشتيتها ومنع الطلاء الموحد.

التسخين والتبخير

يتم تسخين مادة المصدر، التي غالبًا ما تكون على شكل مادة صلبة صغيرة أو مسحوق. يرفع مصدر الحرارة درجة حرارة المادة، عادة في نطاق 250 إلى 350 درجة مئوية، على الرغم من أن هذا يختلف بشكل كبير حسب المادة.

تؤدي هذه الحرارة إلى زيادة ضغط البخار للمادة إلى النقطة التي تتسامى أو تتبخر، وتتحول مباشرة إلى بخار غازي.

التكثيف ونمو الغشاء

تنتقل الذرات المتبخرة في خط مستقيم عبر الفراغ حتى تصطدم بالركيزة الأبرد.

عند التلامس، تفقد الذرات طاقتها الحرارية بسرعة، وتتكثف مرة أخرى إلى حالة صلبة، وتلتصق بالسطح. بمرور الوقت، يؤدي هذا التراكم الذري إلى بناء طبقة غشاء صلبة رقيقة طبقة تلو الأخرى.

المكونات الرئيسية الثلاثة

يتكون نظام الترسيب بالتبخير الحراري النموذجي من ثلاثة أجزاء أساسية تعمل بالتنسيق.

1. حجرة الترسيب: هذا هو الوعاء المغلق ذو التفريغ العالي حيث تحدث العملية، ويضم كلاً من المادة المصدر والركيزة.
2. نظام الإدارة الحرارية: يتضمن هذا النظام عناصر التسخين للمصدر وغالبًا آلية تبريد للركيزة لتنظيم درجة الحرارة وتشجيع التكثيف.
3. وحدة التحكم: تراقب وحدة التحكم وتعدل جميع العوامل الحرجة، بما في ذلك ضغط التفريغ ودرجة الحرارة ووقت الترسيب، لضمان نتيجة قابلة للتكرار وعالية الجودة.

وضع الترسيب الحراري في السياق: PVD مقابل CVD

مصطلح "الترسيب بالبخار" واسع. يعد فهم مكانة الترسيب الحراري أمرًا بالغ الأهمية لاتخاذ قرارات تقنية مستنيرة. التمييز الأساسي هو بين الطرق الفيزيائية والكيميائية.

الترسيب الفيزيائي للبخار (PVD)

الترسيب الفيزيائي للبخار هو عائلة من العمليات التي يتم فيها نقل المادة ماديًا من مصدر إلى ركيزة دون تفاعل كيميائي. فكر في الأمر مثل تبخر الماء من وعاء وتكثفه كـندى على نافذة باردة.

الترسيب الحراري هو أحد أبسط أشكال الترسيب الفيزيائي للبخار. تشمل تقنيات الترسيب الفيزيائي للبخار الأخرى التبخير بالحزمة الإلكترونية (باستخدام حزمة إلكترونية لتسخين المصدر) والرش بالبصق (قصف هدف بالأيونات لطرد الذرات).

الترسيب الكيميائي للبخار (CVD)

الترسيب الكيميائي للبخار مختلف جوهريًا. في هذه العملية، يتم إدخال غازات بادئة في غرفة التفاعل. تتفاعل هذه الغازات بعد ذلك مع بعضها البعض أو مع سطح الركيزة المسخن لتكوين مادة صلبة جديدة كطلاء.

الفرق الرئيسي هو أن الترسيب الفيزيائي للبخار هو عملية فيزيائية للتبخير والتكثيف، بينما الترسيب الكيميائي للبخار هو عملية كيميائية حيث يتم إنشاء مركبات جديدة مباشرة على الركيزة.

فهم المفاضلات

مثل أي عملية تصنيع، فإن الترسيب بالتبخير الحراري له مزايا وقيود واضحة تجعله مناسبًا لبعض التطبيقات وليس لغيرها.

الميزة الرئيسية: البساطة والتكلفة

المعدات اللازمة للترسيب الحراري أبسط بشكل عام وأقل تكلفة من تلك المستخدمة في طرق الترسيب الفيزيائي للبخار الأخرى مثل الرش بالبصق أو الترسيب الكيميائي للبخار. وهذا يجعلها تقنية يسهل الوصول إليها للعديد من التطبيقات.

القيد: توافق المواد

العملية هي الأنسب للمواد ذات درجات حرارة التبخير المنخفضة نسبيًا. المواد ذات نقاط الانصهار العالية للغاية أو المركبات التي تتحلل (تتفكك) عند تسخينها ليست مرشحات جيدة لهذه التقنية.

القيد: تغطية خط الرؤية

نظرًا لأن البخار يسافر في خط مستقيم من المصدر إلى الركيزة، فمن الصعب طلاء الأشكال المعقدة ثلاثية الأبعاد ذات الأسطح المخفية أو التجاويف بشكل متساوٍ.

اتخاذ الخيار الصحيح لهدفك

يعتمد اختيار تقنية الترسيب الصحيحة بالكامل على المادة وشكل الركيزة وخصائص الغشاء المطلوبة.

• إذا كان تركيزك الأساسي هو الطلاء الفعال من حيث التكلفة للمواد البسيطة (مثل الألومنيوم أو الذهب): يعتبر الترسيب بالتبخير الحراري خيارًا ممتازًا وفعالًا للغاية نظرًا لبساطته.
• إذا كان تركيزك الأساسي هو طلاء المواد ذات نقاط الانصهار العالية أو إنشاء سبائك محددة: يجب عليك استكشاف طرق الترسيب الفيزيائي للبخار الأخرى مثل التبخير بالحزمة الإلكترونية أو الرش بالبصق، والتي تستخدم مصادر طاقة أكبر.
• إذا كان تركيزك الأساسي هو إنشاء غشاء موحد للغاية على جزء ثلاثي الأبعاد معقد أو ترسيب مركب محدد (مثل نيتريد السيليكون): يعتبر الترسيب الكيميائي للبخار (CVD) هو التقنية الأنسب نظرًا لطبيعته التي لا تتطلب خط رؤية وعمليته التفاعلية.

من خلال فهم مبادئه الأساسية ومكانته ضمن المشهد الأوسع لتقنيات الأغشية الرقيقة، يمكنك الاستفادة بفعالية من الترسيب بالتبخير الحراري لمجموعة واسعة من التطبيقات.

جدول ملخص:

الجانب	الترسيب بالتبخير الحراري
نوع العملية	الترسيب الفيزيائي للبخار (PVD)
الآلية الرئيسية	التسخين المباشر والتبخير في التفريغ
الأفضل لـ	المواد ذات نقاط الانصهار المنخفضة (مثل الألومنيوم، الذهب)
التكلفة	انخفاض تكاليف المعدات والتشغيل
القيد	طلاء خط الرؤية؛ ليس للأشكال ثلاثية الأبعاد المعقدة
