المكونات الأساسية التي تزيل الحرارة من السائل الهيدروليكي هي المبردات الهيدروليكية، وهي نوع من المبادلات الحرارية. تعمل عن طريق نقل الطاقة الحرارية من الزيت الهيدروليكي الساخن إلى وسط أبرد، والذي يكون في الغالب إما الهواء المحيط أو الماء. في حين أن خزان النظام وخطوط الأنابيب تشع أيضًا بعض الحرارة، فإن المبرد المخصص هو الحل الحاسم لإدارة أحمال الحرارة الكبيرة.
في حين أن المبرد الهيدروليكي هو المكون الذي يزيل الحرارة، فإن القضية الأساسية هي أن الحرارة الزائدة هي عرض مباشر لعدم كفاءة النظام. تتضمن الإدارة الحرارية الفعالة حقًا اختيار المبرد المناسب وفهم كيفية تقليل الحرارة المتولدة في المقام الأول.
لماذا تعتبر الحرارة العدو الأول للأنظمة الهيدروليكية
الحرارة الزائدة ليست مجرد مصدر قلق تشغيلي؛ بل هي السبب الرئيسي لفشل المكونات وعدم موثوقية النظام. يعد فهم عواقب الحرارة غير المنضبطة أمرًا بالغ الأهمية للحفاظ على نظام هيدروليكي سليم.
التأثير على لزوجة السائل
يصبح الزيت الهيدروليكي أرق كلما أصبح أكثر سخونة، مما يقلل من لزوجته. يفشل هذا السائل الأرق في توفير طبقة تزييت كافية بين الأجزاء المتحركة، مما يسرع من التآكل. كما أنه يزيد من التسرب الداخلي داخل المضخات والمحركات والصمامات، مما يقلل من كفاءة النظام ويولد المزيد من الحرارة.
تسريع تدهور السائل
تعمل الحرارة كمحفز لأكسدة السائل الهيدروليكي. تكسر هذه العملية الزيت، مكونةً الرواسب والورنيش والأحماض المسببة للتآكل. تسبب هذه الملوثات انسداد المرشحات، وتجعل الصمامات عالقة، وتهاجم مكونات النظام، مما يقلل بشكل كبير من عمر كل من السائل والأجهزة.
تلف الأختام والمكونات
عادة ما تكون الأختام والحشوات والخراطيم مصنوعة من المطاط أو المركبات الاصطناعية التي تتأثر بشدة بالحرارة. تسبب درجات الحرارة المرتفعة تصلبها وتشققها وفقدان قدرتها على الختم، مما يؤدي إلى تسربات داخلية وخارجية.
من أين تأتي الحرارة؟
الحرارة هي نتاج ثانوي لفقدان الطاقة. في النظام المثالي، سيتم تحويل كل طاقة الإدخال إلى عمل مفيد. في الواقع، كل عدم كفاءة في الدائرة الهيدروليكية تولد حرارة.
عدم الكفاءة هو المصدر
المصدر الأساسي للحرارة هو أي انخفاض في الضغط لا يؤدي إلى عمل. عندما يتم دفع السائل عبر فتحة، أو يتدفق فوق صمام تخفيف الضغط، أو يتعرض للاحتكاك بجدران الأنابيب، يتم تحويل الطاقة المفقودة في تلك العملية مباشرة إلى حرارة.
الجناة الرئيسيون في النظام
أكبر مولدات الحرارة عادة ما تكون:
- المضخات والمحركات: تعني أوجه القصور الميكانيكية والحجمية أن ليس كل طاقة الإدخال تتحول إلى طاقة سائلة، حيث يتم إشعاع الفقد كحرارة.
- صمامات تخفيف الضغط: عندما يفتح صمام تخفيف الضغط لتحويل التدفق عند أقصى ضغط، يتم تحويل كل الطاقة تقريبًا إلى حرارة شديدة.
- أجهزة التحكم في التدفق: صمامات الخنق، وحتى الانحناءات الحادة في الأنابيب، تخلق انخفاضات في الضغط تولد حرارة.
الطريقتان لإزالة الحرارة
بمجرد توليدها، تتم إزالة الحرارة من خلال التبديد السلبي والتبريد النشط. في حين أن جميع الأنظمة تستفيد من التبديد السلبي، يتطلب معظمها حلاً تبريد نشطًا.
المبادلات الحرارية المبردة بالهواء
هذه هي النوع الأكثر شيوعًا من المبردات. تعمل مثل مشعاع السيارة، حيث يتدفق الزيت الهيدروليكي الساخن عبر سلسلة من الأنابيب المغطاة بالزعانف. يقوم مروحة، تعمل بالكهرباء أو هيدروليكيًا، بإجبار الهواء المحيط على المرور عبر الزعانف لحمل الحرارة بعيدًا. إنها بسيطة وفعالة من حيث التكلفة ومثالية للمعدات المتنقلة.
المبادلات الحرارية المبردة بالماء
هذه المبردات أكثر إحكامًا وتوفر كفاءة حرارية أعلى. في تصميم الغلاف والأنبوب، يتدفق الزيت الهيدروليكي عبر "الغلاف" بينما يتدفق الماء البارد عبر حزمة من الأنابيب بداخله. تنتقل الحرارة من الزيت إلى الماء، الذي يتم تصريفه بعد ذلك. وهي شائعة في البيئات الصناعية حيث يتوفر مصدر مياه موثوق.
دور الخزان
الخزان الهيدروليكي نفسه هو خط الدفاع الأول. يوفر الخزان كبير الحجم وقتًا كافيًا لبقاء السائل، مما يسمح للحرارة بالإشعاع بشكل طبيعي من سطح الخزان إلى الهواء المحيط. يعد تصميم الخزان المناسب جانبًا حاسمًا في الإدارة الحرارية السلبية.
فهم المفاضلات
مجرد إضافة مبرد ليس دائمًا الحل الأفضل. يأخذ النظام المصمم بشكل صحيح في الاعتبار إجمالي الحمل الحراري والسياق التشغيلي.
التحجيم أمر بالغ الأهمية
يجب تحديد حجم المبرد بناءً على الحمل الحراري للنظام - كمية الطاقة (بالوحدة الحرارية البريطانية أو كيلوواط) التي تحتاج إلى إزالتها. سيفشل المبرد ذو الحجم غير الكافي في الحفاظ على السائل عند درجة الحرارة المستهدفة. المبرد ذو الحجم الزائد هو نفقات غير ضرورية من حيث التكلفة الأولية والمساحة وربما استهلاك الطاقة.
الموقع مهم
يعد وضع المبرد في الدائرة أمرًا مهمًا. الموقع الأكثر شيوعًا هو في خط العودة الرئيسي قبل دخول السائل إلى الخزان. بالنسبة للمكونات الحساسة أو الدوائر عالية الحرارة، يمكن لحلقة "كلوية" منفصلة خارج الخط مع مضخة ومبرد خاص بها أن توفر تبريدًا أكثر اتساقًا وتحكمًا.
المبرد مقابل كفاءة النظام
قبل الاستثمار في مبرد أكبر، تحقق دائمًا من مصدر الحرارة. في بعض الأحيان، يمكن أن يؤدي الترقية إلى مضخة ذات إزاحة متغيرة أكثر كفاءة أو إعادة تصميم دائرة لتقليل انخفاض الضغط إلى تقليل الحمل الحراري لدرجة أن مبردًا أصغر - أو لا شيء على الإطلاق - مطلوب. معالجة السبب دائمًا أفضل من معالجة العرض.
اتخاذ الخيار الصحيح لنظامك
يعتمد اختيار استراتيجية التبريد على تطبيقك وبيئتك وأهداف الأداء الخاصة بك.
- إذا كان تركيزك الأساسي هو المعدات المتنقلة أو البساطة: فإن المبادلات الحرارية المبردة بالهواء هي الخيار الأكثر عملية وشيوعًا.
- إذا كان تركيزك الأساسي هو التطبيقات الصناعية عالية الطاقة مع مصدر للمياه: يوفر المبادل المبرد بالماء أداء تبريد فائقًا ومضغوطًا ومتسقًا.
- إذا كان تركيزك الأساسي هو صحة النظام وطول عمره بشكل عام: أولاً، قم بتحليل النظام لتقليل توليد الحرارة من خلال تصميم فعال، ثم قم بتحديد حجم مبرد للتعامل مع الحمل الحراري المتبقي.
في نهاية المطاف، تعد إدارة الحرارة الهيدروليكية وظيفة لكل من الإزالة الفعالة والتصميم الذكي للنظام.
جدول ملخص:
| طريقة التبريد | كيف تعمل | الأفضل لـ |
|---|---|---|
| المبادل الحراري المبرد بالهواء | تنفخ المروحة الهواء عبر أنابيب مزعنفة تحمل السائل الساخن | المعدات المتنقلة، الأنظمة البسيطة |
| المبادل الحراري المبرد بالماء | يتدفق الماء البارد عبر أنابيب لامتصاص حرارة الزيت | التطبيقات الصناعية التي يتوفر فيها الماء |
| الخزان (سلبي) | يبقى السائل في الخزان، مشعًا الحرارة إلى الهواء المحيط | جميع الأنظمة كخط أساس |
قم بتحسين الإدارة الحرارية لنظامك الهيدروليكي مع KINTEK.
الحرارة الزائدة هي السبب الرئيسي لفشل المكونات الهيدروليكية وتدهور السوائل. تتخصص KINTEK في المعدات المخبرية والمواد الاستهلاكية، بما في ذلك حلول الإدارة الحرارية للاختبار والتطبيقات الصناعية. يمكن لخبرائنا مساعدتك في اختيار استراتيجية التبريد المناسبة لحماية استثمارك وتحسين الكفاءة وإطالة عمر المعدات.
اتصل بنا اليوم للحصول على استشارة بشأن احتياجات التبريد الهيدروليكي الخاصة بك!

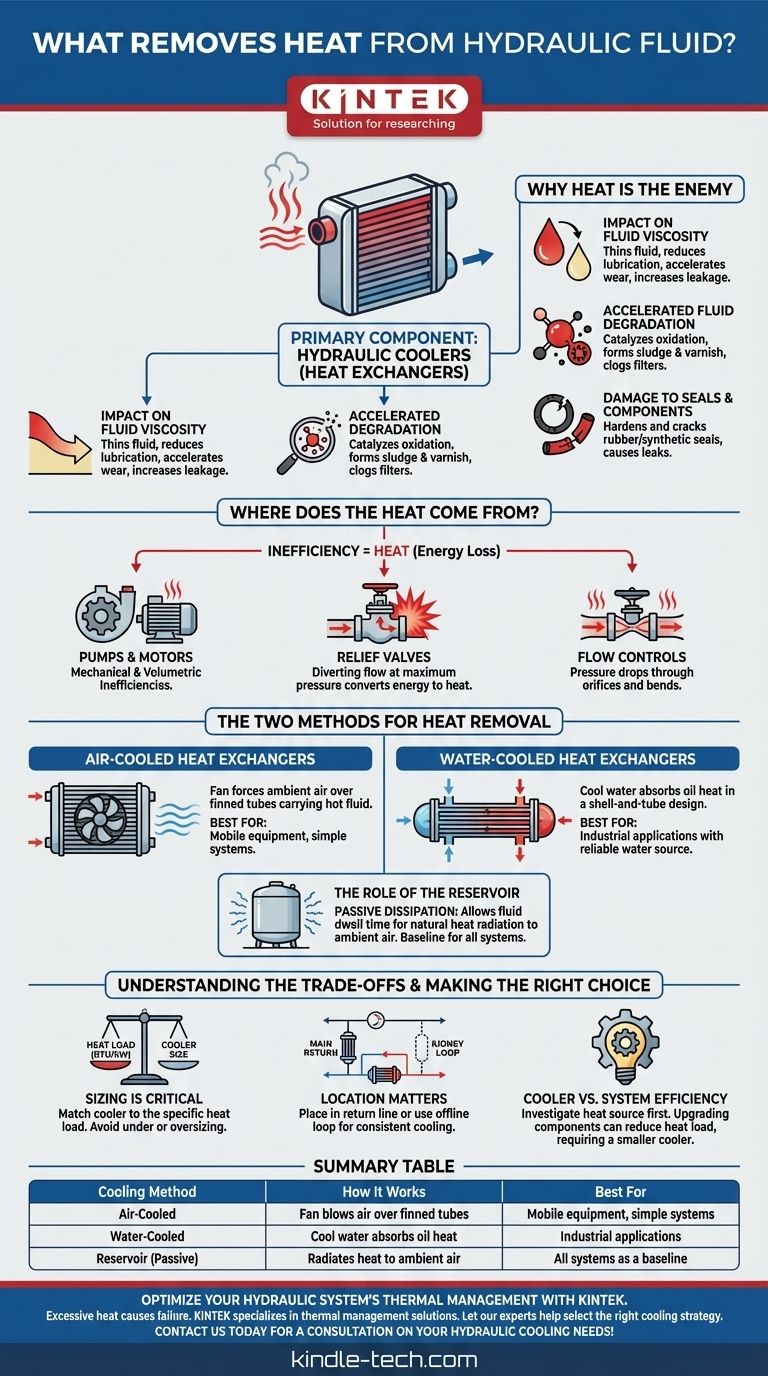

دليل مرئي
