السبب الأساسي لاستخدام الفراغ لترسيب الأغشية الرقيقة هو إنشاء بيئة فائقة النظافة وعالية التحكم. إزالة الهواء والغازات الجوية الأخرى يمنع مادة الترسيب من التفاعل مع الملوثات مثل الأكسجين وبخار الماء، بينما يسمح أيضًا لجزيئات المادة بالانتقال دون عوائق من مصدرها إلى الركيزة.
باختصار، الفراغ لا يتعلق بخلق الفراغ لذاته. بل يتعلق بإزالة المتغيرات غير المتحكم فيها والمتفاعلة (الغلاف الجوي) للحصول على تحكم دقيق في نقاء وهيكل ومسار المادة التي يتم ترسيبها.
الدور الأساسي للفراغ: القضاء على التلوث
يبدأ تحقيق خصائص الفيلم المرغوبة بإنشاء بيئة نقية. الهواء العادي من حولنا هو خليط كثيف من الغازات والجزيئات المتفاعلة التي تضر بالأغشية الرقيقة عالية الجودة.
منع التفاعلات الكيميائية غير المرغوب فيها
يتكون الهواء الجوي بشكل أساسي من النيتروجين والأكسجين، مع كميات كبيرة من بخار الماء وغازات أخرى ضئيلة. هذه الغازات شديدة التفاعل.
أثناء الترسيب، تنتقل المواد الساخنة أو النشطة إلى الركيزة. إذا كان الهواء موجودًا، فإن هذه المادة ستتفاعل على الفور مع الأكسجين والماء، مكونة أكاسيد أو هيدروكسيدات غير مرغوب فيها بدلاً من الفيلم النقي المقصود.
يغير هذا التلوث الكيميائي بشكل أساسي الخصائص الكهربائية والبصرية والميكانيكية للفيلم، مما يؤدي إلى فشل الجهاز أو ضعف الأداء.
ضمان نقاء الفيلم والتصاقه
لا يحدث التلوث في منتصف الطريق فحسب؛ بل يؤثر أيضًا على الركيزة. كما هو مذكور في تحضير الترسيب، يزيل التنظيف المسبق الملوثات من سطح الركيزة لضمان التصاق جيد.
يمتد الفراغ هذا المبدأ إلى حجم العملية بأكمله. من خلال إزالة الملوثات المحمولة جوًا مثل جزيئات الماء والهيدروكربونات، يضمن الفراغ أن مادة الترسيب المطلوبة فقط تصل إلى الركيزة النظيفة، مما ينتج عنه فيلم نقي يلتصق بقوة.
التحكم في مسار الترسيب
بالإضافة إلى النقاء، يعد الفراغ ضروريًا للتحكم المادي في كيفية انتقال مادة الترسيب من المصدر إلى الهدف. يحكم هذا مبدأ يعرف باسم "المسار الحر المتوسط".
مفهوم المسار الحر المتوسط
المسار الحر المتوسط هو متوسط المسافة التي يمكن أن يقطعها الجسيم قبل أن يصطدم بجسيم آخر.
عند الضغط الجوي العادي، يكون المسار الحر المتوسط قصيرًا بشكل لا يصدق — على مقياس النانومتر. تكون جزيئات الهواء مكتظة جدًا بحيث لا يمكن للجسيم أن ينتقل بعيدًا دون تصادم.
زيادة المسار الحر المتوسط
يقلل إنشاء الفراغ بشكل كبير من عدد جزيئات الغاز في الغرفة. هذا يزيد من المسار الحر المتوسط من النانومترات إلى الأمتار.
مع وجود عدد أقل من جزيئات الهواء للاصطدام بها، يمكن لذرات أو جزيئات مادة الترسيب أن تنتقل في خط مستقيم مباشرة من المصدر إلى الركيزة.
تمكين الترسيب بخط الرؤية
هذا المسار الحر الطويل هو أساس الترسيب "بخط الرؤية"، وهو أمر بالغ الأهمية للعديد من تقنيات الترسيب الفيزيائي للبخار (PVD) مثل الرش والتبخير.
يضمن أن المادة تغطي الركيزة بشكل يمكن التنبؤ به وموحد، وهو أمر ضروري لإنشاء مكونات بصرية وإلكترونية عالية الأداء.
المقايضات العملية لاستخدام الفراغ
بينما يعد الفراغ ضروريًا للأغشية عالية الجودة، فإن إنشاء الفراغ والحفاظ عليه يطرح تحديات عملية تمثل مقايضات رئيسية في التصنيع.
التكلفة والتعقيد
تعتبر أنظمة الفراغ — بما في ذلك الغرف والمضخات عالية الطاقة والمقاييس الحساسة — باهظة الثمن للشراء وتتطلب معرفة متخصصة للتشغيل والصيانة. وهذا يضيف تكلفة رأسمالية وتشغيلية كبيرة لعملية الترسيب.
وقت العملية والإنتاجية
لا يتم تحقيق المستوى الضروري من الفراغ على الفور. يمكن أن يكون وقت "الضخ" المطلوب لإخلاء الغرفة جزءًا كبيرًا من إجمالي وقت العملية، مما قد يحد من إنتاجية التصنيع.
طرق الترسيب البديلة
بالنسبة لتطبيقات معينة حيث لا يلزم النقاء المطلق أو كثافة الفيلم، توجد طرق بديلة تعمل عند الضغط الجوي أو بالقرب منه.
يمكن لتقنيات مثل الترسيب الكيميائي للبخار بالضغط الجوي (APCVD) أو عمليات السول-جل أن توفر إنتاجية أعلى وتكلفة أقل، ولكنها تتضمن عادةً تنازلاً في الجودة والأداء النهائي للفيلم.
اتخاذ القرار الصحيح لهدفك
يعتمد قرار استخدام عملية قائمة على الفراغ كليًا على الخصائص المطلوبة للفيلم الرقيق النهائي.
- إذا كان تركيزك الأساسي هو أقصى نقاء وكثافة للبصريات أو أشباه الموصلات: فإن عملية الفراغ العالي غير قابلة للتفاوض للقضاء على الملوثات وضمان نمو الفيلم المتوقع.
- إذا كان تركيزك الأساسي هو الإنتاجية العالية للطلاءات الواقية أو الجمالية العامة: يمكنك استكشاف تقنيات الضغط الجوي، مع قبول المقايضة في نقاء الفيلم مقابل تكلفة أقل بكثير وسرعة أعلى.
- إذا كان تركيزك الأساسي هو طلاء موحد ومتوافق على أشكال ثلاثية الأبعاد معقدة: غالبًا ما تكون عملية قائمة على الفراغ مثل الترسيب الكيميائي للبخار المعزز بالبلازما (PECVD) ضرورية للتحكم في التفاعلات في الطور الغازي اللازمة لتغطية جميع الأسطح بالتساوي.
في النهاية، إتقان بيئة الفراغ أمر أساسي للتحكم في الخصائص والأداء النهائي لفيلمك الرقيق.
جدول الملخص:
| الفائدة الرئيسية | كيف يساعد الفراغ |
|---|---|
| يمنع التلوث | يزيل الغازات المتفاعلة (O₂، H₂O) لضمان نقاء الفيلم. |
| يتحكم في مسار المواد | يزيد المسار الحر المتوسط للترسيب المباشر بخط الرؤية. |
| يحسن الالتصاق | يخلق سطح ركيزة نظيفًا لربط الفيلم بقوة. |
| يمكن من الطلاءات الموحدة | يسمح بالتحكم الدقيق في سمك الفيلم وخصائصه المتسقة. |
هل أنت مستعد لتحقيق نتائج فائقة للأغشية الرقيقة في مختبرك؟
تتخصص KINTEK في معدات المختبرات عالية الأداء، بما في ذلك أنظمة ترسيب الفراغ المصممة للبحث والإنتاج. تضمن خبرتنا حصولك على النقاء والالتصاق والتوحيد المطلوب للبصريات المتقدمة وأشباه الموصلات والطلاءات الواقية.
اتصل بخبرائنا اليوم لمناقشة تحديات الترسيب المحددة واكتشاف حل الفراغ المناسب لاحتياجات مختبرك.

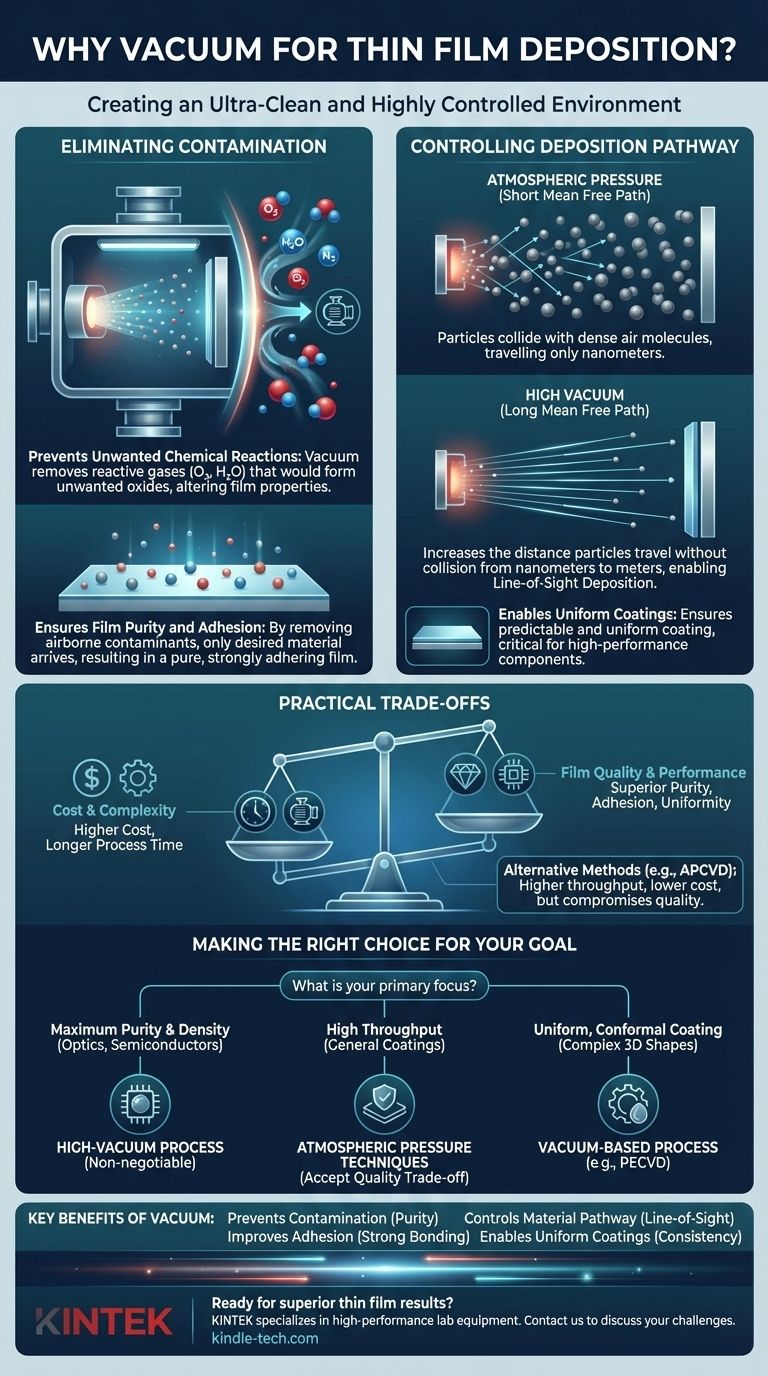

دليل مرئي
